AR智能眼镜嵌入式测试拆解

项目基础信息

产品规格

被测产品：轻量化光波导AR智能眼镜（分体磁吸充电，IP54防尘防水，支持近视调节）

主控SoC：高通骁龙XR2/瑞芯微RK3566异构算力芯片，内置NPU神经网络单元，微型Android定制嵌入式系统

无线通信：WiFi6（2.4G+5G双频）、BLE5.3蓝牙、可选NFC；支持手机直连、电脑投屏、云端远程协同

核心感知硬件：双目全局快门SLAM鱼眼相机、RGB高清拍摄相机、ToF深度传感器、9轴IMU（加速度/陀螺仪/磁力计）、四麦线性阵列、骨传导扬声器、红外手势识别模组

光学显示：单层光波导光学引擎，单目1080P虚拟大屏，FOV视场角46°，MTP运动到光子延迟≤20ms

存储：16GB eMMC、A/B双固件升级分区，本地缓存视频、AR地图、手势模型、用户配置

供电：后置挂脖式锂电池450mAh，磁吸快充，BMS过充/过放/热保护

执行标准：T/TMAC 0001-2025智能AR眼镜团体标准、蓝牙BQB/WiFi联盟认证、SRRC无线电入网、GB/T2423环境可靠性、ESD IEC61000、锂电池安全GB31241

测试定位：嵌入式固件+光学成像+SLAM空间算法+多传感器同步+无线射频+热管理功耗+机械耐久+OTA鲁棒性全维度测试，覆盖EVT工程样机、DVT设计验证、PVT试产、量产老化全研发流水线

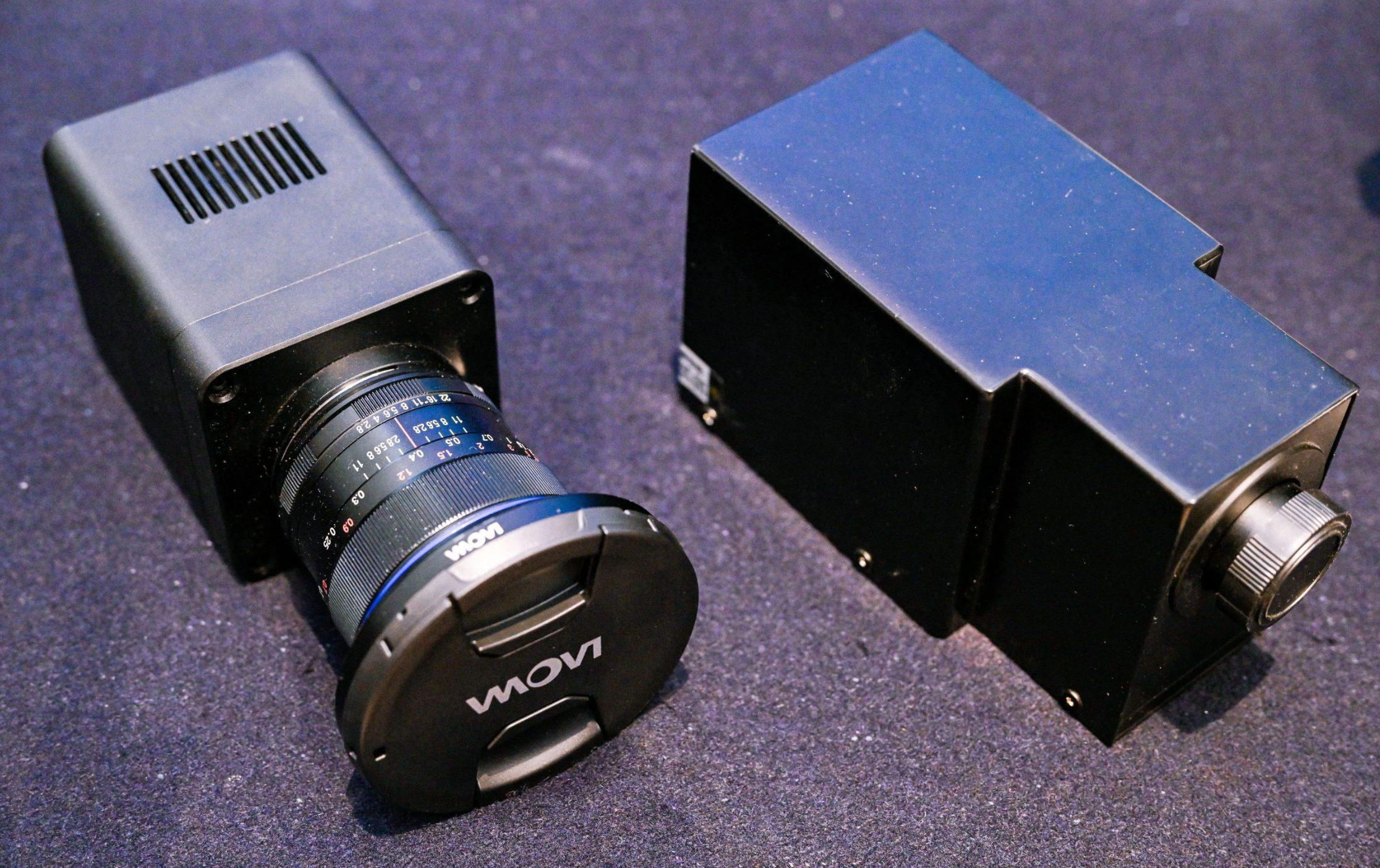

AR光学成像检测仪器

一、企业AR眼镜标准化6阶段测试流水线

  1. 测试策划&用例设计
    拆解产品需求，划分光学显示、SLAM空间算法、多传感器同步、无线通信、功耗热管理、OTA升级、7天压力老化、异常鲁棒环境耐久八大核心模块；采用边界值、错误注入、多光照多运动场景设计全覆盖用例。
  2. EVT裸板Bring-Up底层测试（测试左移）
    烧录BSP底层固件，校验主板供电轨、I2C/SPI高速总线、相机IMU硬件同步时序、射频频偏校准、静态休眠电流筛查，提前拦截PCB硬件短路、总线时序偏移底层缺陷。
  3. 版本冒烟准入测试
    新版本整机快速验证开机、光波导显示、SLAM基础追踪、蓝牙WiFi联网、磁吸充电五大核心功能，阻断无法开机、无图像、定位完全失效等阻塞性bug。
  4. 整机全量分层专项测试执行
    八大模块依次完整执行，全程抓取UART串口内核日志、同步记录光学仪器、射频综测、红外热成像、功耗分析仪原始数据；复现所有异常场景并提交缺陷单闭环。
  5. 缺陷回归复测
    研发修复缺陷后执行单点复测+全量回归，重点验证SLAM追踪、无线共存、热降频、存储断电逻辑无回归故障。
  6. PVT量产抽样+认证预测试
    连续7天整机老化、5000次断电循环、跌落振动、ESD全套可靠性抽样，出具量产放行报告，同步完成BQB、SRRC、EMC认证预测试。

测试团队企业标准分工

  1. 嵌入式软件测试：串口内核日志抓取、Android底层BSP、OTA双分区升级、指令容错、内存泄漏、多线程死锁排查
  2. 光学成像测试：光波导亮度/畸变/FOV、成像延迟、不同光照成像一致性、光学老化耐久
  3. SLAM算法测试：6DoF六自由度追踪精度、手势识别、虚实遮挡、多场景地图重建鲁棒性
  4. 射频通信测试：屏蔽箱WiFi/BLE射频指标、2.4G共存干扰、投屏吞吐量、远距离链路稳定性
  5. 功耗热管理测试：微安级功耗采集、红外热成像测温、满载降频策略、充放电循环寿命
  6. 可靠性硬件测试：高低温湿热、ESD静电、镜框弯折、磁吸充电耐久、跌落、IP防水气密性
  7. 产线自动化测试：光学自动标定治具、多通道AR老化工装、相机IMU同步校准设备、MES生产追溯系统

二、实验室&产线测试设备与功能介绍

1. 光学成像专项测试设备

光学综合检测平台
  1. 作用：全自动检测光波导FOV视场角、画面畸变、亮度均匀性、MTF清晰度、色域、MTP成像延迟；模拟户外强光/室内暗光多光照环境成像测试；
  2. 核心判定指标：畸变≤1.5%、亮度均匀度≥80%、运动延迟≤20ms（防眩晕标准）。

2. RF射频无线测试设备

全屏蔽箱+WiFi/BLE综测仪

密闭金属屏蔽隔绝外界2.4G干扰，自动测试WiFi6吞吐量、BLE发射功率、接收灵敏度、频偏、PER误包率；产线批量完成射频校准，满足SRRC/BQB认证指标。

3. 功耗&热管理测试设备

  1. 微安级高精度功耗分析仪：采集休眠、待机、AR渲染、投屏、SLAM全速运行多档位电流，核算整机续航，精准识别内存泄漏、硬件漏电；
  2. 红外热成像仪：满载运行捕捉镜框、SoC、光学投影热源温度分布，判定是否触发过热降频、是否存在局部高温烫伤风险。

4. 环境可靠性测试设备

  1. 高低温湿热试验箱：-20℃低温60℃高温、5%95%RH湿度循环，模拟户外严寒、夏季暴晒、潮湿出汗佩戴场景；
  2. ESD静电放电枪：接触±8kV、空气±15kV，针对触控按键、金属镜腿、光波导边框整机放电；
  3. IP54防水气密性检测仪：加压测漏，模拟雨天出汗、少量泼水场景，防止水汽腐蚀摄像头与主板。

5. 机械耐久自动化工装

  • 磁吸充电插拔寿命机：自动吸合分离充电头，10万次耐久循环，验证弹片接触稳定性；
  • 镜框弯折试验机：镜腿反复开合10万次，测试排线、IMU软排线抗疲劳；
  • 微跌落振动台：0.8米高度跌落1000次，模拟运动、口袋滑落场景。

6. 多通道7×24小时老化测试仪

一拖六并行老化工装，同时挂载6台AR眼镜，自动循环：SLAM空间追踪+投屏视频+语音交互+充放电循环，无人值守连续7天，自动记录断连、重启、热降频、内存占用、SLAM丢失日志。

7. 嵌入式软件调试基础工具

  1. USB转TTL调试模块：主板预留调试焊盘，抓取Linux/Android内核完整日志、Hard Fault、看门狗复位、内存告警；
  2. 协议分析工具：Ellisys蓝牙空口抓包、Wireshark WiFi投屏抓包、nRF Connect调试BLE报文；
  3. 串口工具SecureCRT：检索ERROR/FATAL/Reset/Malloc Fail/SLAM Lost关键字快速定位算法与底层故障。

三、八大嵌入式专项测试模块

模块1：基础交互、光学成像&显示专项测试（AR差异化核心）

测试目的

验证光波导成像质量、开关机休眠、按键/手势/语音交互、本地存储、投屏显示逻辑，无画面畸变、黑屏、漏触、色彩失真。

细分测试项
  1. 开关机、休眠唤醒逻辑
  • 正常上电开机、低电量自动关机保护；闲置无操作自动息屏降低功耗；抬手/语音唤醒快速亮屏；磁吸充电自动弹出充电界面；
  • 边界场景：-10℃低温环境开机，光波导无黑屏、画面偏色。
  1. 光波导光学成像全指标测试
  • 基础成像：FOV视场角、中心/四角亮度均匀度、色彩还原、HDR强光抑制；户外阳光直射无画面发白看不清；
  • 动态延迟测试：快速转头，MTP运动光子延迟≤20ms，无拖影、眩晕感；
  • 光学耐久：连续8小时满负载投影，光源亮度衰减≤5%，无光路偏移、画面漂移。
  1. 交互操作：实体按键、红外手势识别、四麦语音交互
  • 手势：抓取、缩放、滑动、确认多手势识别，高速运动无漏识别、误识别；
  • 语音：嘈杂环境波束成形降噪，唤醒词识别率≥98%，无随机误唤醒；
  • 按键循环按压10000次，无回弹失效、无静电卡死。
  1. 本地存储数据
    AR地图缓存、拍摄视频、投屏记录、配对设备、自定义画面参数断电完整保存，重启无丢失、错乱。
合格标准
  1. 任意光照下成像无严重畸变、无局部暗斑；转头无拖影眩晕；
  2. 断电后本地地图、视频文件完整无损坏；
  3. 手势/语音识别低温潮湿环境稳定，无概率性失效。
真实故障串口日志案例
复制代码
[DISPLAY][ERROR] Light Engine I2C Timeout -15℃ Low temp
[WARN] Optical image drift, optical path offset

根因：低温下光学投影驱动I2C时序偏移，光波导光路轻微偏移，画面漂移模糊。

模块2：SLAM空间定位、多传感器同步算法专项（AR核心算法测试）

测试目的

验证9轴IMU、双目SLAM相机、ToF深度传感器硬件同步时序、6DoF六自由度追踪精度、虚实遮挡、地图重建鲁棒性，是AR眼镜区别于普通智能穿戴的核心测试项。

细分测试项
  1. 多硬件同步时序校准
    双目相机、IMU统一内核时钟，时间戳同步误差≤1ms；高速转头无传感器数据错位，避免追踪漂移、AR物体悬浮错位。
  2. 6DoF空间追踪精度测试
  • 静态静置：虚拟屏幕稳定悬停，无缓慢漂移；
  • 动态运动：快走、转头、上下楼梯，追踪误差≤1cm/1°，无瞬间地图丢失；
  • 复杂场景：纯白墙面、昏暗无光、强光逆光、重复纹理地面，SLAM不丢失追踪。
  1. 手势识别&虚实遮挡
    ToF深度传感器精准区分人手、真实物体，虚拟模型与实景正确遮挡；远距离/暗光手势识别不失效。
  2. 地图存储与回环检测
    多房间行走重建地图，重启眼镜后可加载旧地图，无定位错乱；长时间连续建图无内存持续上涨。
典型故障日志（SLAM追踪丢失）
复制代码
[SLAM][INFO] IMU-Cam timestamp sync error 3.2ms
[WARN] Feature point insufficient, tracking shake
[ERROR] SLAM Lost, reset map reconstruction

日志解读：相机与IMU同步时序偏差过大，特征点不足导致空间追踪丢失，虚拟画面瞬间飘移消失。

模块3：WiFi/BLE无线射频&投屏通信专项测试

测试目的

验证双频WiFi6、BLE5.3射频指标、手机/电脑投屏吞吐量、多设备配对记忆、2.4G共存抗干扰、远距离链路稳定性。

细分测试项
  1. 屏蔽箱射频指标校准
    WiFi发射功率、接收灵敏度、EVM误差矢量幅度；BLE全信道频偏、PER误包率全部满足BQB/SRRC标准。
  2. 配对、记忆、自动重连
  • 手机/电脑初次配对耗时＜800ms，最多记忆10台设备；断连后2s内自动重连；
  • 投屏大文件、4K视频流式传输，TCP吞吐量稳定，丢包率＜0.1%。
  1. WiFi+BLE2.4G共存干扰测试
    WiFi高速投屏同时蓝牙连接手机语音通话，投屏帧率无大幅下跌、蓝牙无断连、语音无卡顿爆音。
  2. 跨设备兼容性
    Windows/macOS电脑、安卓/iOS手机、主流2.4G/5G路由器WPA2/WPA3加密全兼容，无配网失败、投屏黑屏。
故障日志（WiFi投屏卡顿断流）
复制代码
[WIFI][WARN] Coexist interference BLE occupy 2.4G channel
[ERROR] TCP video stream timeout, frame drop

根因：蓝牙与WiFi同2.4G信道抢占频谱，无射频分时调度，投屏大量丢帧卡顿。

模块4：存储&磁吸充断电鲁棒测试（高故障率模块）

测试目的

验证eMMC文件系统、A/B双固件分区异常断电容错；磁吸充电反复插拔、中途断电不损坏地图、视频、不变砖。

细分测试项
  1. 上万次循环断电测试（自动时序电源5000次）
    强制在SLAM地图写入、4K视频录制、OTA固件下载、投屏缓存写入 关键节点中途断电；
    验收标准：每次上电正常开机，无循环重启、文件系统无挂载报错，已存储地图、视频完整无丢失。
  2. 磁吸充电耐久测试
    充电底座自动吸合分离10000次，金属弹片无塌陷、接触电阻无大幅上升；插拔瞬间无整机死机、SLAM线程挂死。
  3. 文件系统自动修复机制
    异常断电导致分区索引损坏，Bootloader自动修复文件系统，无需恢复出厂清除全部用户数据。
故障日志（断电损坏存储分区）
复制代码
[INFO] Save SLAM map data to emmc partition
<<< 录制视频中途强制断电 >>>
[BOOT][ERROR] EXT4 Partition Mount Failed
[WARN] Local map cache partial lost

根因：地图数据写入未完成即断电，文件索引残缺，需增加双备份存储分区机制。

模块5：OTA远程升级专项测试（量产强制鲁棒项）

测试目的

验证WiFi/BLE双链路OTA固件升级全流程容错，杜绝升级中断变砖、丢失地图、投屏配置。

完整测试场景
  1. 正常升级流程：无线下载固件→MD5 CRC校验→A/B双分区写入→重启切换新版本，SLAM地图、配对列表、手势参数全部保留；
  2. 异常故障注入测试
  • 下载中途取下磁吸充电断电：自动切换备份分区旧固件，不变砖；
  • 弱网WiFi大量丢包：支持断点续传，无需从头下载完整固件；
  • 固件MD5校验错误：直接终止升级，不覆盖有效系统分区；
  • 升级过程触发SLAM追踪、语音通话、投屏：升级后台暂停，业务正常运行，无系统崩溃。
致命缺陷日志（无A/B双分区保护）
复制代码
[OTA][ERROR] Write system partition CRC check fail
[BOOT][FATAL] No valid firmware image, enter recovery mode

现象：升级中途断电，眼镜无法正常开机，仅能返厂重新烧录固件。

模块6：功耗&热管理压力专项测试（AR眼镜核心痛点）

测试目的

分档位采集整机电流，验证续航达标、满载过热自动降频、休眠无漏电、锂电池充放电保护符合安全标准；AR高算力渲染极易发热、功耗超标，是重点测试模块。

分档位标准电流/温度指标（行业通用）
工作模式 标准静态电流 外壳最高温度阈值 故障判定
深度休眠息屏（无无线） ＜2μA 常温 ＞10μA判定漏电，续航减半
WiFi投屏待机（息屏） 30~60μA ≤40℃ 电流持续上涨=内存泄漏
单目光波导亮屏+基础SLAM 120~180mA ≤48℃ 超温触发强制降频
4K投屏+6DoF全速追踪（满载） 220~320mA ≤55℃ ＞55℃判定热设计缺陷，易烫伤用户
细分测试项
  1. 充放电循环寿命：300次充放电后电池容量保持≥90%；
  2. 过充/过放保护：充满4.2V自动切断充电回路；电压低于2.7V自动关机，禁止深度放电损坏电芯；
  3. 满载热成像测温：连续2小时AR渲染，热源集中在SoC与光学投影，无局部高温凸起；温度超标自动降频GPU/NPU，画面轻微降帧但不卡死、不重启；
  4. 静置漏电测试：满电静置7天，电量损耗≤12%。
典型功耗热故障日志
复制代码
[THERMAL][WARN] SoC temp 56℃, trigger GPU frequency downscale
[POWER][ERROR] Malloc 1024B Fail, memory leak, idle current rise to 15μA

解读：满载算力运行芯片超温触发降频；长时间SLAM运行内存未释放，休眠电流超标漏电，续航大幅缩水。

模块7：四大异常场景鲁棒测试（断电、插拔、干扰、非法指令）

1. 反复磁吸断电/整机断电

自动电源循环5000次，在地图存储、OTA、4K视频录制中途强制断电，校验存储、SLAM启动逻辑无损坏。

2. 磁吸充电、镜腿排线、USB接口反复插拔

充电弹片10000次、镜腿开合10万次耐久，无短路、无SLAM总线挂死、无概率性充不上电。

3. ESD静电&电磁干扰测试

接触±8kV、空气±15kV静电打光波导边框、金属镜腿、触控按键：允许短暂WiFi断连、画面闪屏；禁止死机、永久卡死、摄像头硬件烧毁。

故障日志（静电闩锁复位）：[FATAL] GPIO Latchup Reset, ESD trigger chip core reset

4. 非法WiFi/BLE/串口畸形报文容错测试

通过抓包工具下发超长投屏数据包、乱码AT指令、越权擦除固件指令：设备自动丢弃异常报文，仅打印ERROR日志，无栈溢出、Hard Fault系统崩溃重启。

统一合格底线：所有异常操作后AR眼镜具备完整自恢复能力，不永久卡死、不变砖、不丢失用户地图与视频数据。

模块8：环境可靠性&机械耐久7天压力测试

1. 高低温温湿度循环测试

区间：-20℃低温保温2h → 常温2h → 60℃高温保温2h，完整循环50次

  • 低温零下场景：户外佩戴，SLAM追踪、光波导成像、蓝牙配对全部正常；
  • 高温满载：持续4K投屏+6DoF追踪，无过热自动关机、无随机看门狗重启。
2. 7×24小时整机满载老化压力测试

多通道老化工装循环执行：SLAM建图+4K投屏+语音通话+充放电循环，全程抓取内核串口日志；

监控核心指标：内存占用缓慢上涨判定内存泄漏、无随机Watchdog Reset看门狗重启、无WiFi频繁断连、无SLAM持续丢失追踪。

长期故障日志：[ERROR] Malloc Fail No Free RAM, watchdog reset task deadlock，代码动态内存未释放，内存泄漏长时间运行死机重启。

3. 微跌落、IP54防水气密性测试
  1. 0.8米高度自由跌落1000次，跌落后光波导成像、SLAM定位、充电功能无失效；
  2. IP54泼水、汗液腐蚀测试，水汽无法侵入镜框内部，摄像头、主板无短路、传感器无漂移。
4. 人体工学耐久汗液腐蚀测试

模拟长期佩戴汗液腐蚀金属磁吸触点、镜腿，长时间放置后充电接触稳定，无氧化接触不良。

四、兼容性&安全合规专项测试

1. 多端全场景兼容性

Windows/macOS投屏、安卓/iOS手机蓝牙连接、主流2.4G/5G路由器WPA2/WPA3加密、新旧固件版本互相升级兼容；低版本升级高版本不丢失SLAM地图，固件降级无成像、定位功能错乱。

2. 软件隐私安全测试

  1. WiFi投屏、蓝牙语音数据加密传输，视频/地图报文防篡改；
  2. 高危操作（擦除系统分区、恢复出厂、清除全部地图）增加权限校验，普通手机远程指令无法触发；
  3. 本地拍摄视频、人脸手势数据增加校验和，防止断电存储数据篡改泄露。

3. 合规认证预测试

蓝牙BQB、WiFi联盟认证、SRRC无线电入网、EMC静电抗干扰、锂电池安全国标、光波导光学辐射安全、IP防尘防水等级预测试。

五、嵌入式串口日志故障定位标准化流程

  1. 基线日志留存：测试前保存设备正常开机、SLAM全速追踪、4K投屏、休眠完整内核日志作为对照基准；
  2. 关键字检索 ：串口工具检索ERROR/FATAL/Reset/Mount Fail/Malloc Fail/SLAM Lost/LMP Timeout快速锁定故障模块；
  3. 定位报错前置日志：报错前最后打印的光学/IMU/SLAM/无线模块即为故障来源；
  4. 分层区分故障根因
    • Watchdog Reset：SLAM/投屏渲染长任务线程阻塞，未及时喂狗；
    • SLAM Lost：IMU与相机同步时序偏差、暗光特征点不足；
    • EXT4 Mount Failed：视频/地图写入中途断电损坏eMMC分区；
    • Malloc Fail：7天老化内存泄漏，休眠电流持续上涨、发热加剧；
    • Light Engine I2C Timeout：低温光波导驱动通信时序偏移，画面漂移黑屏；
    • Thermal Downscale：满载算力过热，GPU自动降频投屏卡顿；
  5. 复现验证：修复后重复异常压力测试，日志无报错、功能自动恢复即修复完成。

六、AR智能眼镜量产项目放行验收硬性标准

  1. 全套功能、光学、算法、可靠性用例100%执行通过，无严重/阻断级缺陷；
  2. 7天连续满载老化、5000次断电循环、10万次磁吸充电耐久测试无永久失效故障；
  3. 光波导光学指标、SLAM追踪精度、WiFi/BLE射频、各档位功耗、高低温ESD静电指标全部达标；
  4. OTA全异常场景验证通过，无变砖、地图视频丢失风险；
  5. 电脑/手机/路由器多设备兼容性全覆盖，无投屏黑屏、配对失败、SLAM频繁丢失；
  6. 全程串口内核日志无持续ERROR、WARN告警，无内存泄漏、随机过热重启；
  7. IP防水、锂电池充放电保护、射频光学合规预测试全部通过，可进入认证与批量投产。

七、总结

  1. AR眼镜区别于手环/蓝牙耳机四大核心测试重点：光波导光学成像延迟测试、6DoF SLAM多传感器同步、高算力热管理降频、WiFi+BLE同频共存干扰；
  2. 四大高频故障根源（AR量产最高发）：
    ① IMU与SLAM相机时序不同步，导致空间追踪漂移、画面飘移；
    ② 满载渲染算力过高，发热超标触发GPU降频，投屏卡顿；
    ③ 视频/地图写入eMMC中途断电，文件系统损坏本地数据丢失；
    ④ WiFi蓝牙2.4G同频抢占信道，投屏大量丢帧、蓝牙语音卡顿；
  3. 日志排障核心关键字对应故障：
    • SLAM Lost：同步时序偏差、暗光特征点不足
    • Thermal downscale：芯片过热降频，画面卡顿
    • Malloc Fail：长期运行内存泄漏，续航缩水、发热加剧
    • EXT4 Mount Failed：异常断电存储分区损坏
    • Coexist interference：WiFi蓝牙共存干扰，无线卡顿断流
  4. 可靠性测试底线：任何异常场景下，AR眼镜不能变砖、不能永久丢失空间地图与拍摄视频、不能出现高温烫伤硬件安全隐患、不能持续追踪失效影响基础使用。
