在工业视觉的世界里，图像不是给人看的，是给算法"吃"的。选对格式，事半功倍；选错格式，调参调到怀疑人生。

1.从一个真实的"坑"说起

产线跑得好好的，屏幕上的图像看着也没问题，可缺陷检测的漏检率就是居高不下。工程师调了半天算法参数，边缘检测依然飘忽不定。

老板在旁边问了一句："相机不是已经拍到了吗，怎么还识别不准？"

现场安静了三秒。

很多视觉项目，最后拆解下来才发现：根因可能从Sensor输出数据的那一刻，就已经埋下了。 而这个"根因"，往往就藏在图像格式的选择里。

今天这篇文章，我们就来深入聊聊工业相机中最常见的两种YUV存储格式YUYV422(Packed格式) 和 YUV422P(Planar格式)，搞清楚它们的原理、区别、适用场景，以及到底该怎么选。

2.先搞懂基础：什么是YUV？

在讲YUYV422和Planar之前，我们得先理解一个前提------YUV色彩空间。

2.1 YUV的三兄弟：Y、U、V

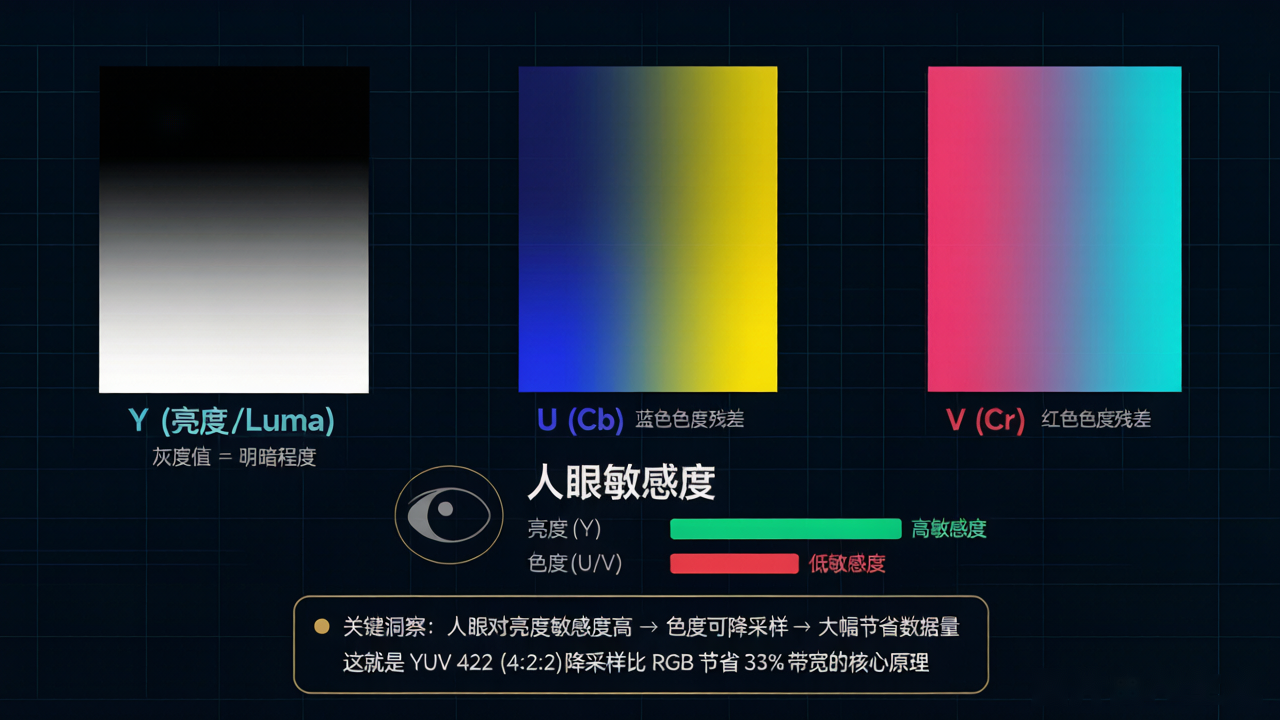

YUV将一幅彩色图像拆成了三个分量：

Y(亮度/Luma)：表示图像的明暗程度，本质上就是灰度值。如果只看Y分量，你看到的就是一张黑白照片。
U(Cb，蓝色色度)：蓝色分量去掉亮度后的残差信息，用于描述图像的色彩信息和饱和度。
V(Cr，红色色度)：红色分量去掉亮度后的残差信息，同样用于描述图像的色彩信息和饱和度。

这种"亮度+色度"分离的设计，源于一个关键洞察：人眼对亮度的敏感度远高于对色度的敏感度。 既然色度信息没那么重要，那就可以适当"偷懒"------对色度进行降采样，从而大幅节省数据量，同时人眼几乎察觉不到画质损失。

2.2 为什么要用YUV而不是RGB？

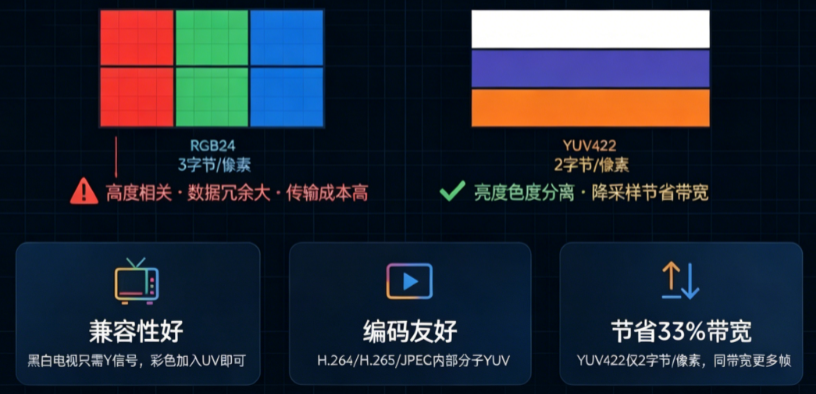

RGB格式(红-绿-蓝)是大家最熟悉的颜色表示方式，三个通道地位平等，每个像素需要3个字节(RGB24)来表示。但RGB有个问题：三个通道之间高度相关，数据冗余大，传输和存储成本高。

在工业相机中，Sensor采集到的原始数据(Bayer格式)经过ISP处理后，常见的输出格式就是YUV或RGB。其中YUV因为带宽优势，成为了很多工业相机的首选输出格式。

3.4:2:2采样------YUYV422和Planar的共同基础

3.1 什么是色度降采样？

前面提到，人眼对色度不敏感，所以可以对色度信息进行降采样。主流的采样方式有三种：

采样方式	含义	每像素平均数据量
4:4:4	每个Y对应一组完整的UV	3字节(24bit)
4:2:2	每2个水平相邻的Y共用一组UV	2字节(16bit)
4:2:0	每4个Y(2×2方块)共用一组UV	1.5字节(12bit)

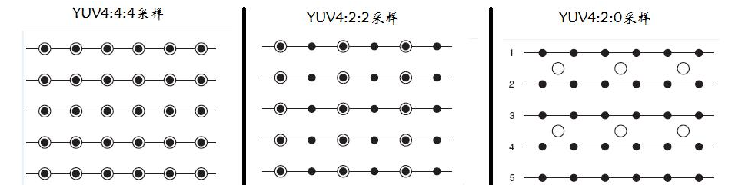

下图以黑点代表采样像素点的Y分量，以圆圈代表采样像素点的UV分量：

YUV444：完全采样，即每一个Y信号对应的UV信号都采样，没有损失任何信号；
YUV422：两个Y信号公用一个UV分量，及4个有分量对应2个U和2个V分量，色度信号损失一部分从而减小数据量；
YUV420：四个Y分量公用一个UV分量，在422的基础上进一步降低数据量。

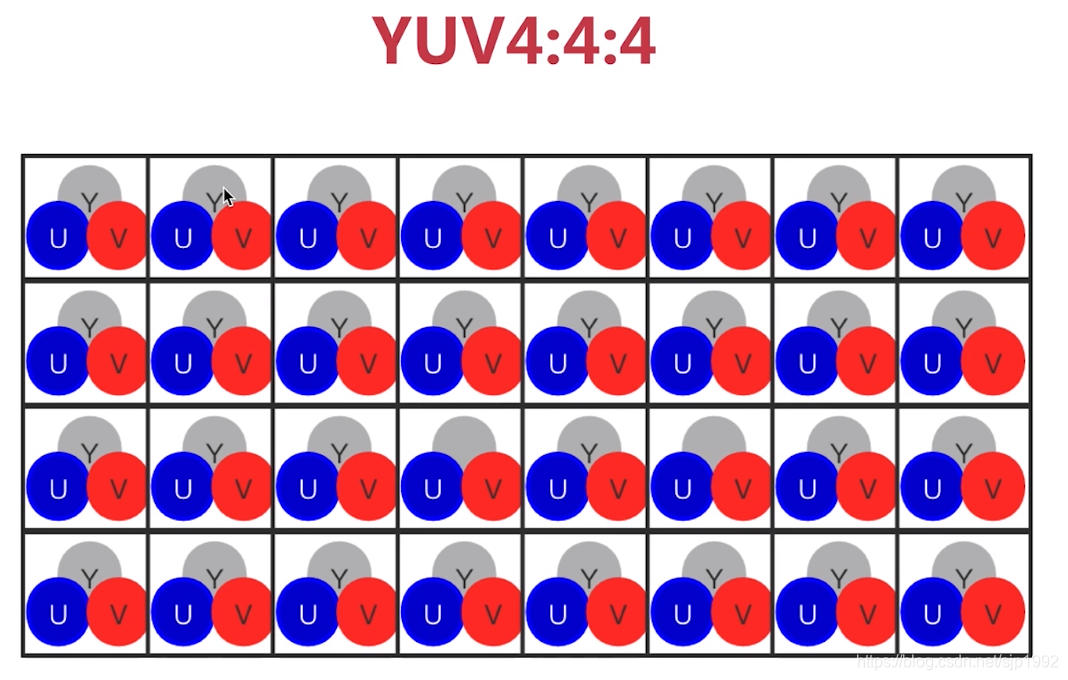

3.1.1 YUV 4:4:4格式

YUV 4:4:4采样，每一个Y对应一组UV分量

3.1.2 YUV 4:2:2格式

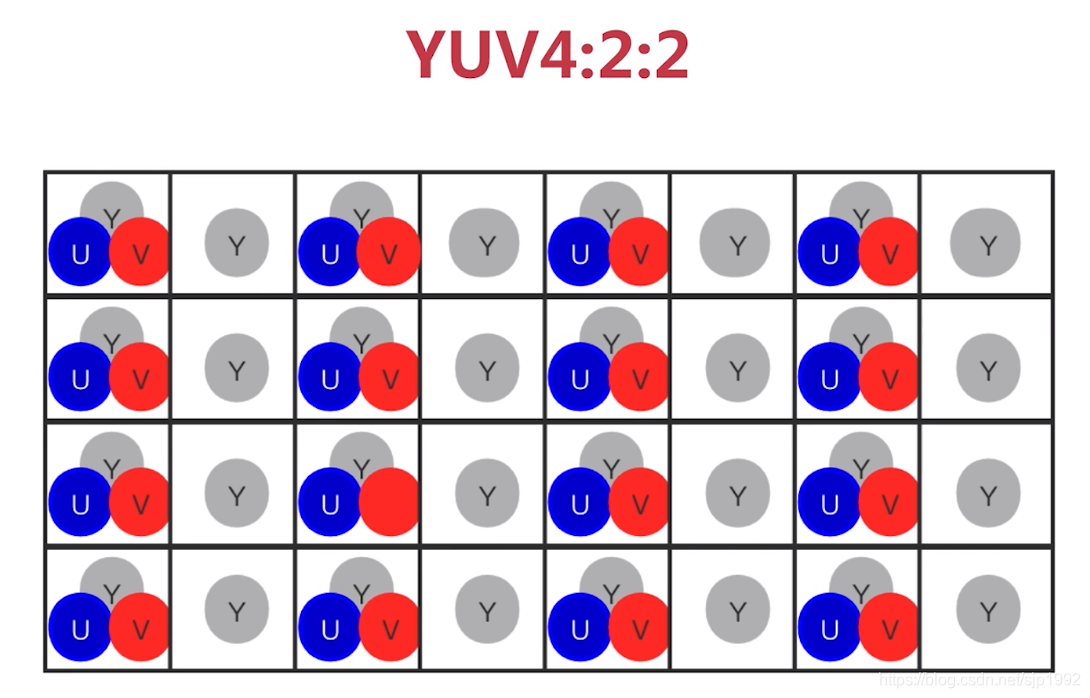

YUV 4:2:2采样，每两个Y共用一组UV分量。

3.1.3 YUV 4:2:0格式

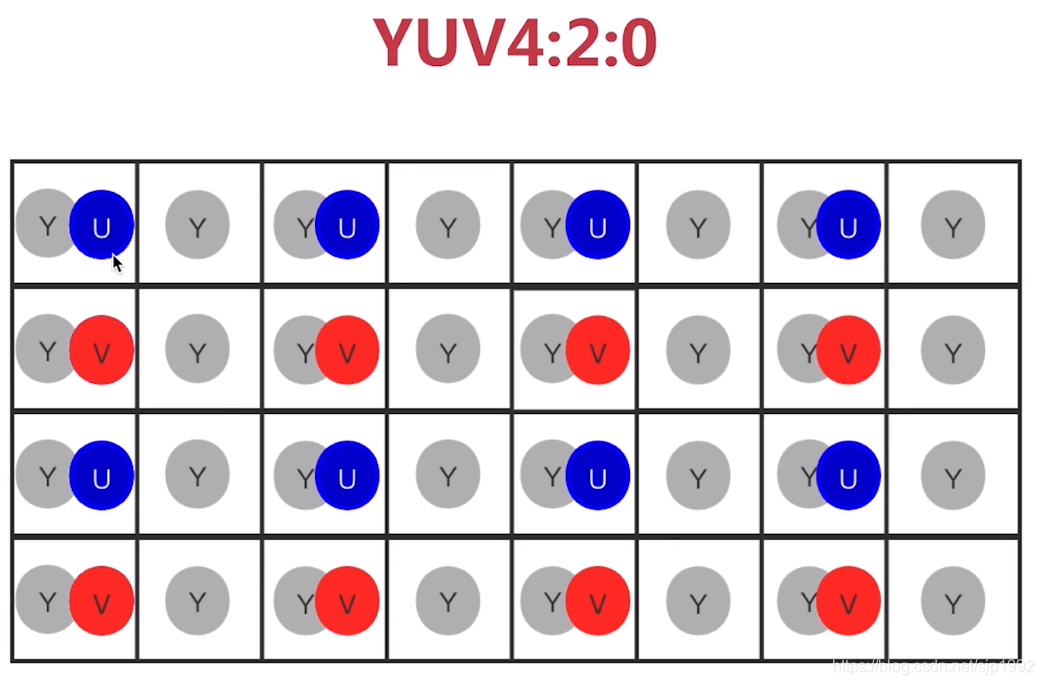

YUV 4:2:0采样，每四个Y共用一组UV分量。

3.2 YUV422的数据量计算

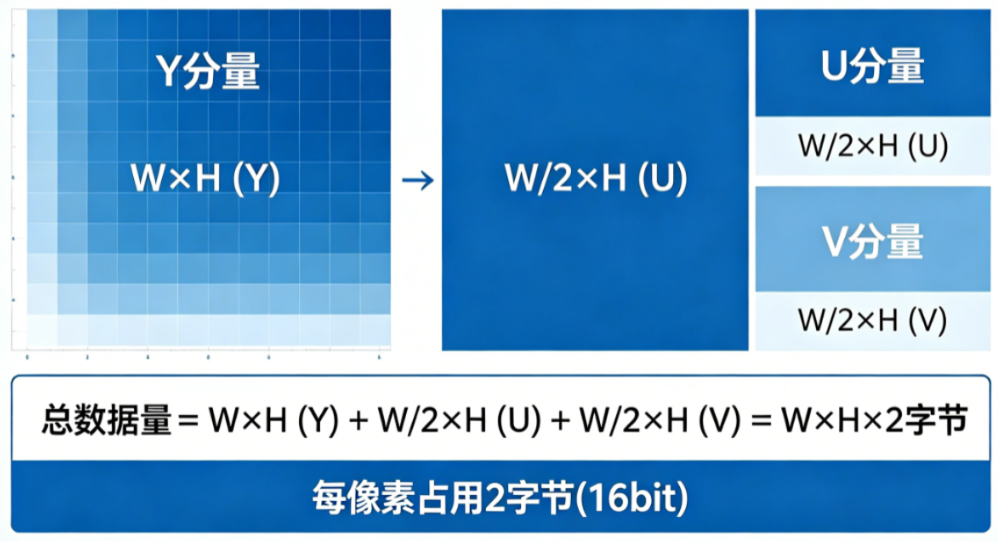

以一幅W×H 像素的图像为例，YUV422采样下：

Y分量：W × H个
U分量：W/2 × H个(水平方向减半，垂直方向不变)
V分量：W/2 × H个

总数据量 = W×H + W/2×H + W/2×H = W×H×2 字节

也就是说，无论采用哪种存储方式，YUV422每像素固定占用2字节(16bit)，相比RGB24的3字节节省了约33%的带宽，同时在水平方向保留了完整的色度分辨率------这对于需要水平色彩细节的工业检测场景非常友好。

4.核心区别：Packed vs Planar------两种存储哲学

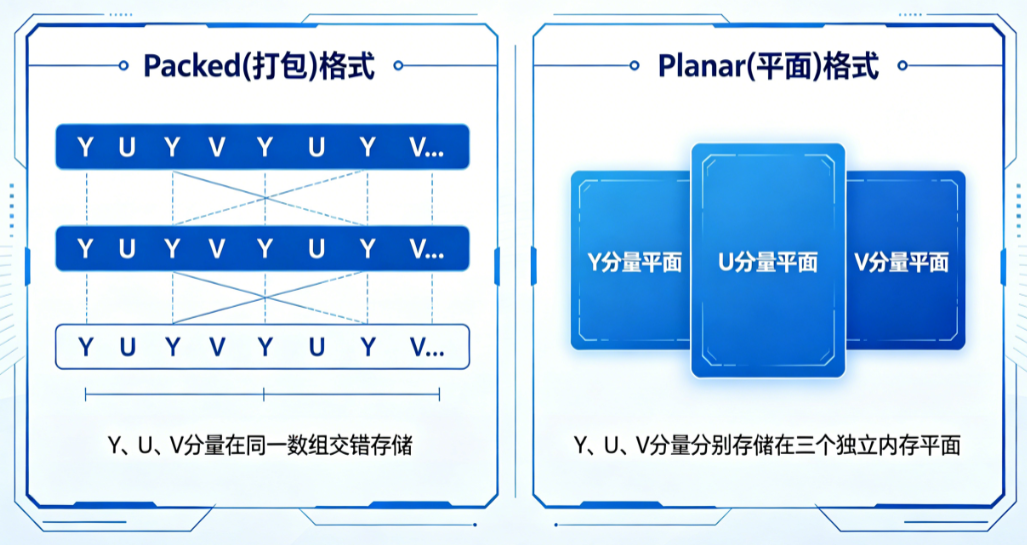

YUV数据的存储格式在宏观上分为两大阵营：

Packed(打包/紧缩/交错)格式：Y、U、V三个分量穿插排列在同一个连续数组里。
Planar(平面)格式：Y、U、V三个分量分别存放在三个独立的内存平面中。

关键结论：YUYV422和Planar的区别，不在于采样方式，而在于这些字节在内存中怎么排列。

下面分别详解：

4.1 YUYV422------Packed格式的代表

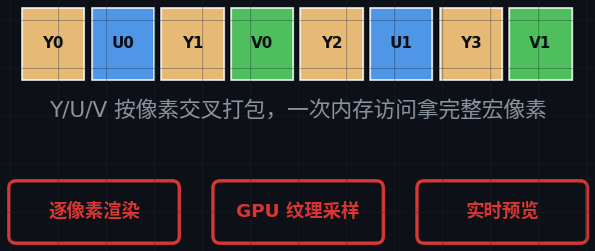

YUYV422(也叫YUY2)是YUV422 Packed格式中最常见的变体。它的分量排列顺序为 Y-U-Y-V，以一个4×2像素的小图为例，内存中的字节排列如下：

bash 复制代码

行0: Y00 U00 Y01 V00 | Y02 U01 Y03 V01
行1: Y10 U10 Y11 V10 | Y12 U11 Y13 V11

读取规则：相邻两个Y共用同一组UV。

可以看到，每4个字节(Y-U-Y-V)组成一个"宏像素"(macro-pixel)，包含了2个完整像素的全部信息。

同一采样方式下，按UV排列顺序不同，还有其他变体：

UYVY：U-Y-V-Y
YVYU：Y-V-Y-U
VYUY：V-Y-U-Y

它们只是字节序不同，本质都是Packed的YUV422。

4.2 YUV422P------Planar格式的代表

YUV422P(也叫I422)把三个分量分平面存放。同样以4×2像素的图为例：

bash 复制代码

Y平面(共8字节）:
Y00 Y01 Y02 Y03
Y10 Y11 Y12 Y13

U平面(共4字节）:
U00 U01
U10 U11

V平面(共4字节）:
V00 V01
V10 V11

存储顺序：先把全部Y(W×H个)连续存完，接着存全部U(W/2×H个)，最后存全部V(W/2×H个)。

如果V排在U之前，则称为 YV16(YVU422 Planar)，逻辑完全一致，只是U和V的位置互换。

5.逐项对比：到底差在哪？

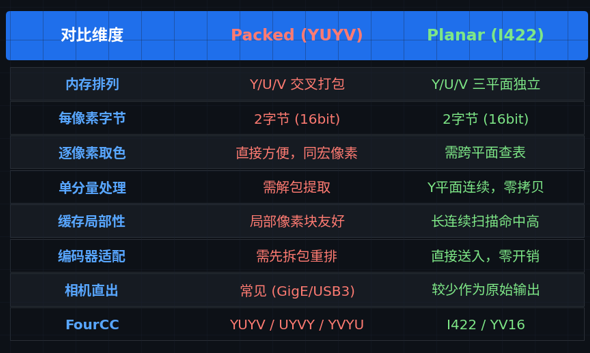

采样方式相同，所以差异全部集中在存储结构和工程行为上：

一句话总结 ：YUYV422重"逐像素就近取色"，适合直出和渲染；

Planar重"分量独立处理"，适合编码和亮度通道单独运算。

6.深入原理：为什么会有两种存储方式？

6.1 Packed的逻辑------"用的时候就在手边"

Packed格式的设计哲学是：当你需要某个像素的完整YUV信息时，所有数据都集中在一起，一次内存访问就能拿到。

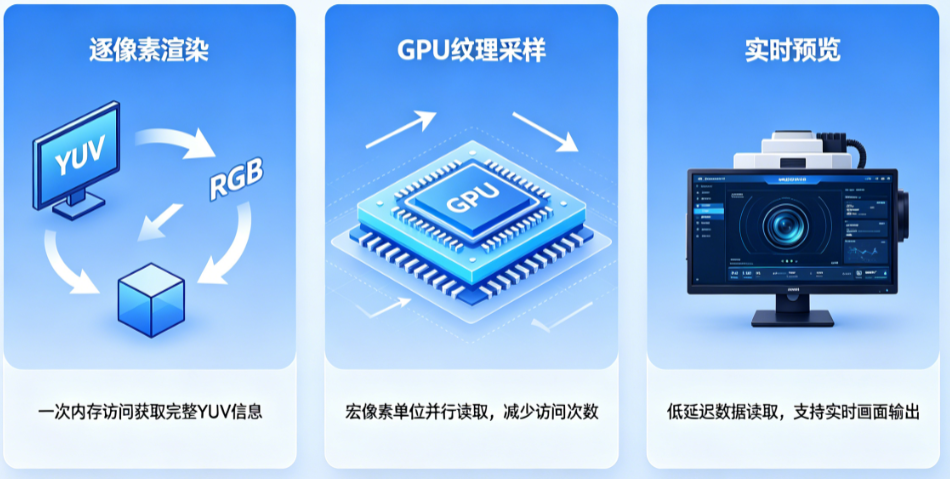

这在以下场景中特别高效：

逐像素渲染：显示器需要同时拿到YUV三个值才能转换成RGB显示。
GPU纹理采样：硬件以宏像素为单位访问，Packed格式天然适配。
实时预览：工业相机的实时画面显示，Packed格式无需额外转换即可送显。

6.2 Planar的逻辑------"各干各的，互不干扰"

Planar格式的设计哲学是：很多时候你并不需要同时访问YUV三个分量，把它们分开存放，各自连续，反而更高效。

这在以下场景中特别高效：

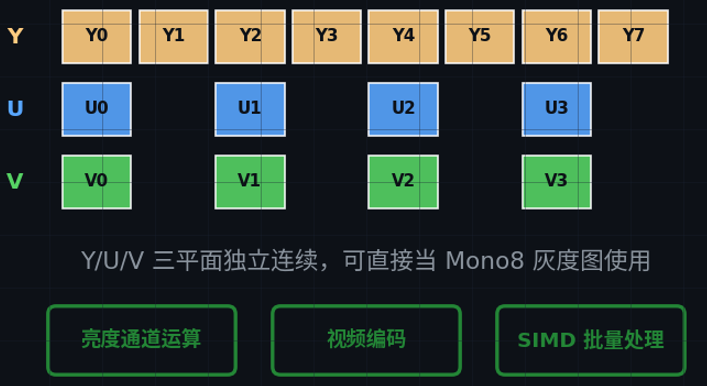

亮度通道独立运算：角点检测、边缘检测、结构光解码、立体匹配等算法，往往只需要灰度(Y)信息。Planar格式下Y是一块连续内存，可直接当Mono8图像使用，零拷贝。
视频编码：H.264、H.265、VP9等编码器的内部处理都是基于平面格式的，Planar输入无需重排。
SIMD批量处理：现代CPU擅长对连续内存做批量运算，Planar的分量连续存储正好适配。

7.实际应用：工业相机中的格式选择

7.1 工业相机的典型数据链路

bash 复制代码

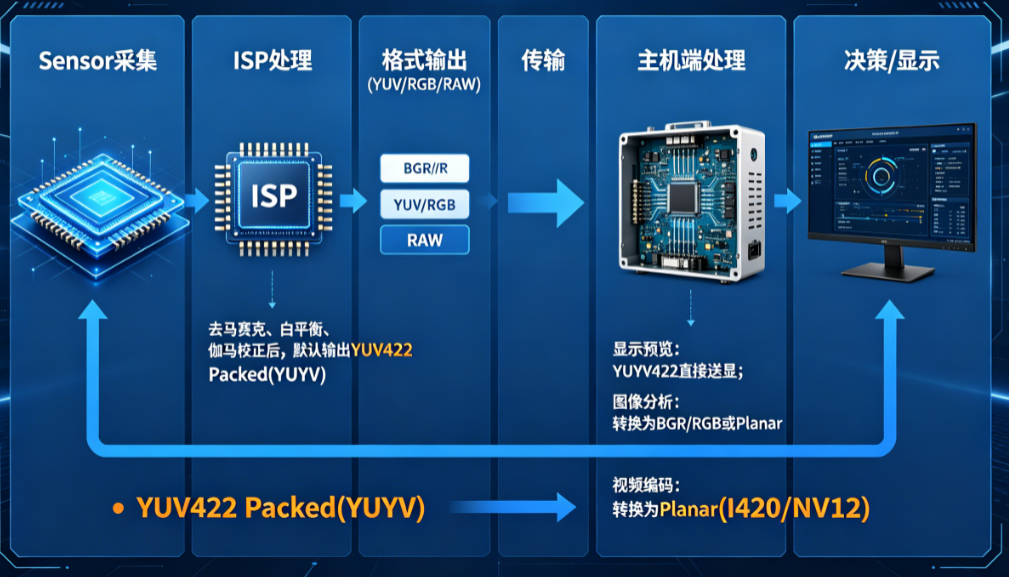

Sensor采集 → ISP处理 → 格式输出(YUV/RGB/RAW）→ 传输 → 主机端处理 → 决策/显示

在这条链路中，格式选择的考量点主要包括：

1.ISP处理

相机内部的ISP完成去马赛克、白平衡、伽马校正后，输出格式可以是YUV或RGB。YUV422 Packed(YUYV)因为格式紧凑，是很多工业相机ISP的默认输出。

2.主机端处理

相机输出的数据到达主机后，可能需要做多种处理：

如果只是显示预览：YUYV422直接送显即可。
如果要做图像分析：通常需要转换成BGR/RGB或Planar格式。
如果要送视频编码器：转换成Planar(如I420/NV12)更高效。

7.2 YUYV422的典型应用场景

实时视频传输与显示

工业相机通过GigE/USB3传输视频流，YUYV422带宽友好，格式紧凑，适合低延迟传输。
视觉引导机器人

对画质要求不极致，但实时性要求高。YUYV422的紧凑格式有利于快速传输和渲染。
简单检测任务

存在/缺失判断、二维码/条码扫描、简单定位等，YUYV422的精度足够。
嵌入式设备显示

很多嵌入式显示控制器原生支持YUV输入，YUYV422可直接送显，无需格式转换。

7.3 Planar格式的典型应用场景

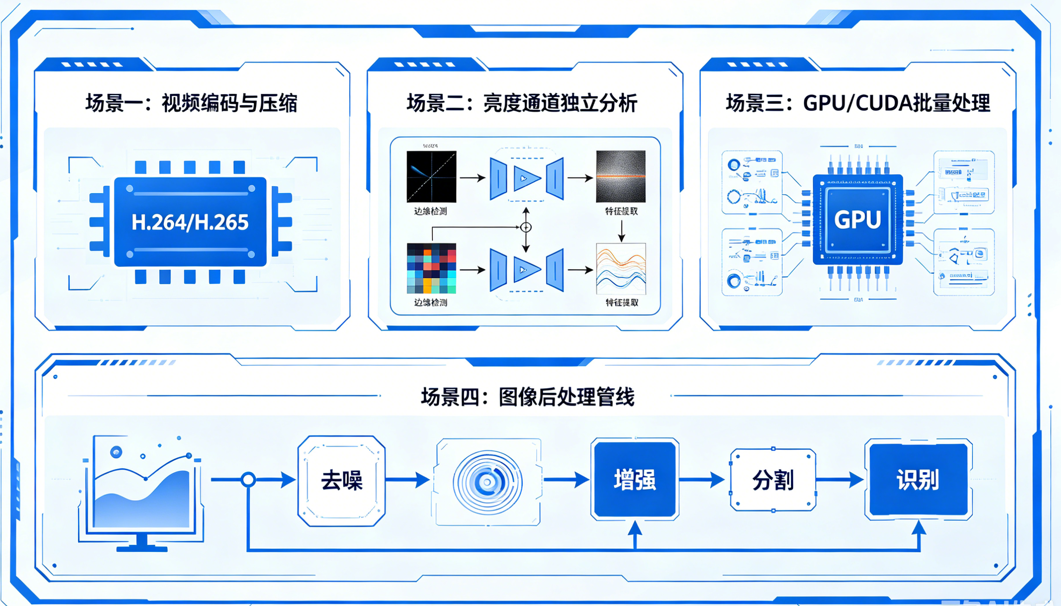

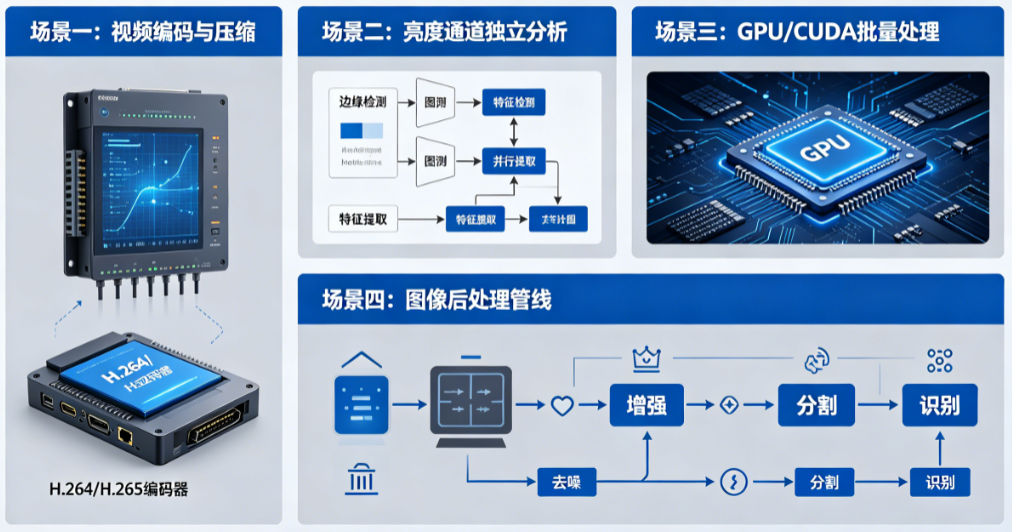

视频编码与压缩

H.264、H.265等编码器的输入通常是Planar格式(I420、NV12等)。从YUYV422转Planar再编码，是标准的视频处理管线。
亮度通道独立分析

机器视觉中的边缘检测、特征提取、模板匹配等算法，往往只需要灰度信息。Planar格式的Y平面可直接作为灰度图像使用，无需解包。
GPU/CUDA批量处理

GPU的并行计算对连续内存访问更友好。Planar格式的分量连续存储，适合用CUDA kernel做批量像素级运算。
图像后处理管线

在多级处理管线中(去噪→增强→分割→识别)，每一步可能只需要部分分量信息。Planar格式避免了反复解包打包的开销。

8.实战要点：格式转换与注意事项

8.1 常见的格式转换路径

在实际工程中，格式转换几乎是不可避免的。常见的转换路径有：

bash 复制代码

YUYV422 → BGR/RGB：用于OpenCV等库的图像处理
YUYV422 → I420/NV12：用于视频编码
Bayer RAW → YUYV422：相机内部ISP处理
YUYV422 → YUV422P：分量分离，便于单独处理

8.2 YUV与RGB的转换公式

无论Packed还是Planar，YUV到RGB的转换公式是相同的(U/V范围 $0,255$ ，偏移128)：

bash 复制代码

R = Y + 1.403 × (V - 128)
G = Y - 0.344 × (U - 128) - 0.714 × (V - 128)
B = Y + 1.770 × (U - 128)

存储格式不影响颜色映射本身，只影响取数时的偏移计算。 从Packed格式取一个像素的YUV，需要按宏像素规则提取；从Planar格式取，则需要分别计算三个平面的偏移。

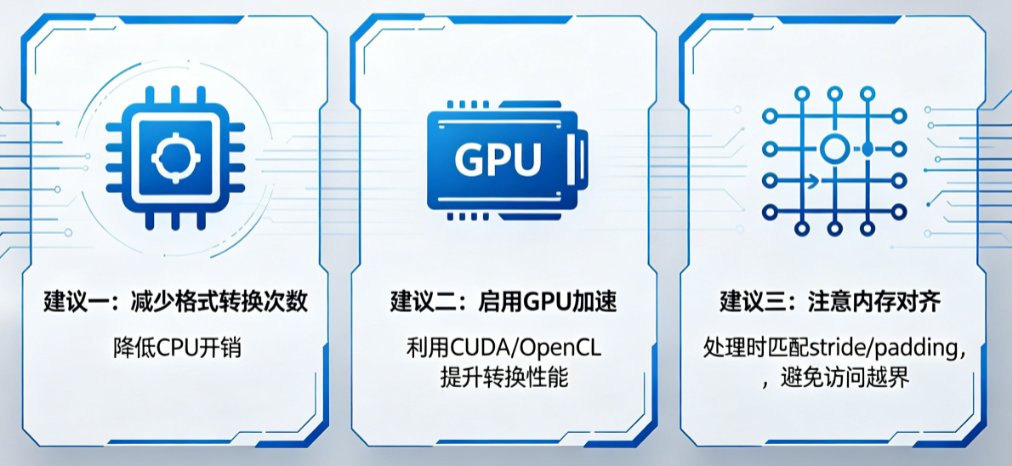

8.3 性能优化建议

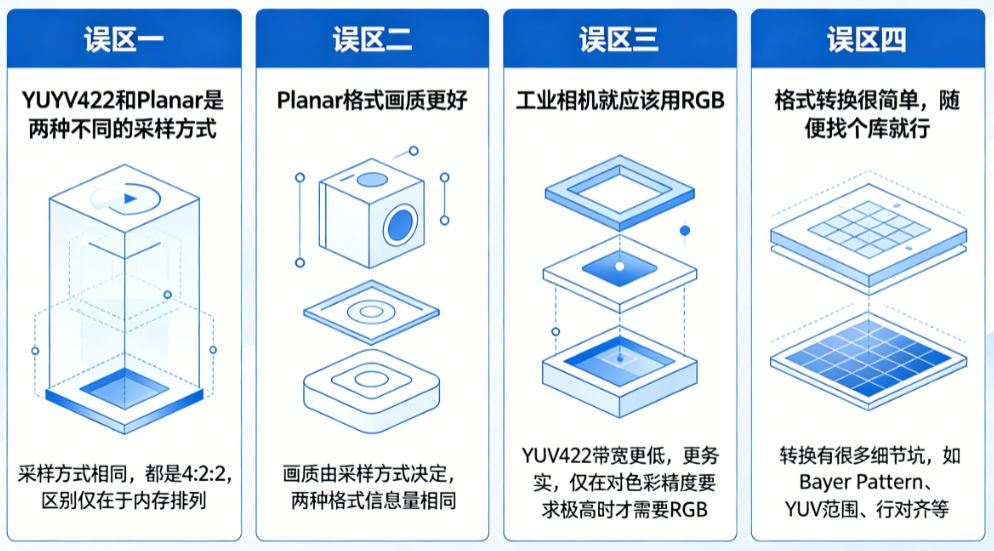

8.4 常见误区与避坑指南

8.5 总结：选格式，先问自己三个问题

回到文章开头的问题：图像看着没问题，检测就是不稳定------很可能从格式选择那一刻就埋下了隐患。

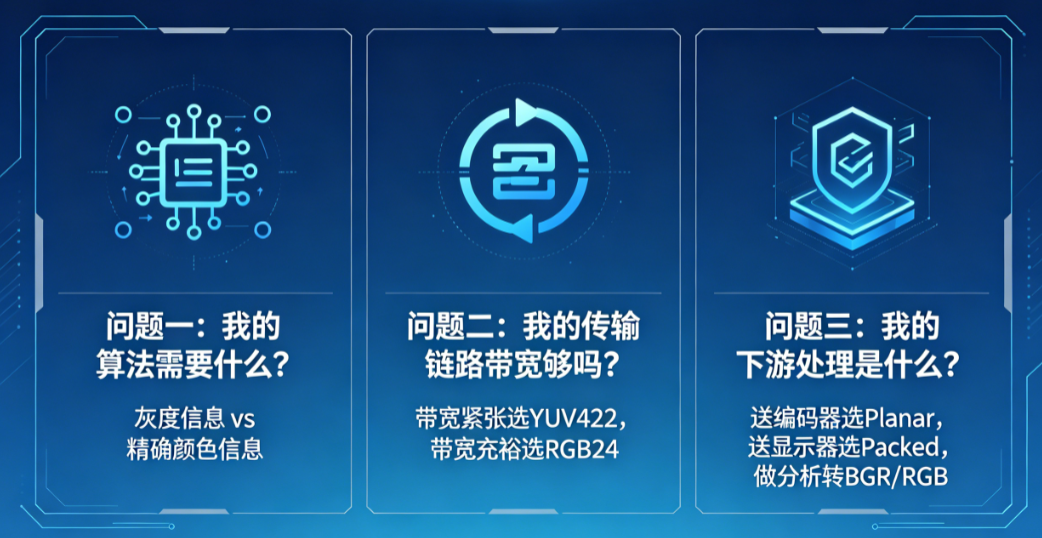

在选择图像格式时，建议先问自己三个问题：

YUYV422和Planar，不是谁比谁更好的关系，而是"术业有专攻"的关系。 理解它们的原理和特点，在正确的场景使用正确的格式，才是工业视觉工程师的正确姿势。
