立式环形导轨:从平面到立体,精密循环输送的空间效率革命

摘要

在工业自动化产线设计中,占地面积往往是制约产能扩张的首要瓶颈。传统的平面环形导轨虽然解决了多工位循环输送的问题,但其水平布局对厂房空间提出了不菲的要求。立式环形导轨的出现,将精密循环运动从二维平面拓展到三维空间,在同等占地面积下实现工位数量的倍增。本文将从结构原理、核心技术优势、选型要点及典型应用等维度,深度解析立式环形导轨如何成为智能工厂空间优化的关键突破口。

关键词:立式环形导轨;环形导轨输送线;精密循环运动;自动化产线;空间利用率

一、引言:当"平面"遇到天花板

环形导轨输送线作为自动化装配与检测产线的核心循环输送组件,已在3C电子、新能源、汽车零部件、医疗器械等行业得到广泛应用。其核心价值在于将多个工位集成在一条封闭的环形轨道上,实现工件的高效、精准循环输送。

然而,传统环形导轨多为水平面内布局------轨道在一个平面内延伸,占用的是"占地面积"。当产线工位增多、轨道周长拉长,占地面积呈线性增长。对于寸土寸金的现代化工厂而言,这往往成为产线升级的硬约束。

立式环形导轨正是为解决这一矛盾而生。它将导轨系统在三维空间内弯曲成闭合环形轨道,使循环运动在垂直立面完成。简单说,就是把"铺在地上"的循环线"立起来",用高度换面积。

二、立式环形导轨的结构原理

2.1 基本构成

立式环形导轨与平面环形导轨在核心组件上基本一致,均由精密圆弧导轨段直线导轨段滑座(滑块)驱动系统中央支撑结构 组成。最大的区别在于安装朝向------导轨的承载面从水平变为垂直,滑座的运动轨迹从水平面内的闭环变为垂直面内的闭环。

2.2 典型布局形式

立式环形导轨最常见的布局是椭圆形立式环:由两段直线导轨和两段180°圆弧导轨(或四段90°圆弧导轨配合直线段)在垂直面内拼接成闭合环。滑座沿轨道循环运动时,会在垂直方向上升、下降,完成"提升---水平输送---下降---水平返回"的完整循环。

2.3 单板双轨道结构

华创力科技等厂商推出的立式/水平单板双轨道产品,将两根平行的精密直线导轨集成安装在同一块高强度的基础安装板上,构成刚性的、一体化的运动模块。双轨对称布局提供了宽支撑距,能有效抵抗运行中产生的各种倾覆力和振动,大幅提升了系统的承载刚性和运行稳定性。

三、立式环形导轨的核心技术优势

3.1 空间利用率大幅提升

这是立式环形导轨最直接、最显著的优势。以一条需要20个工位的循环输送线为例:

  • 平面布局 :轨道周长需容纳20个工位,占地面积通常在4-6平方米以上

  • 立式布局 :同样20个工位,占地面积可压缩至1.5-2.5平方米 ,节省50%-60% 的占地空间

对于厂房租金高昂的一线城市或产线空间紧张的老旧车间改造项目,这一优势具有直接的商业价值。

3.2 高精度与高刚性

立式环形导轨在精度上并不因"立起来"而打折扣。采用优质合金钢并经深层渗碳淬火处理的导轨,工作面硬度可达58-62HRC,具备极高的刚性和耐磨性。通过精密加工与研磨工艺,直线段与圆弧段实现高平滑对接,配合预紧设计的滚轮滑块,重复定位精度可稳定达到**±0.05mm** ,部分高端定制方案可达**±0.02mm**。

3.3 多种驱动方式适配

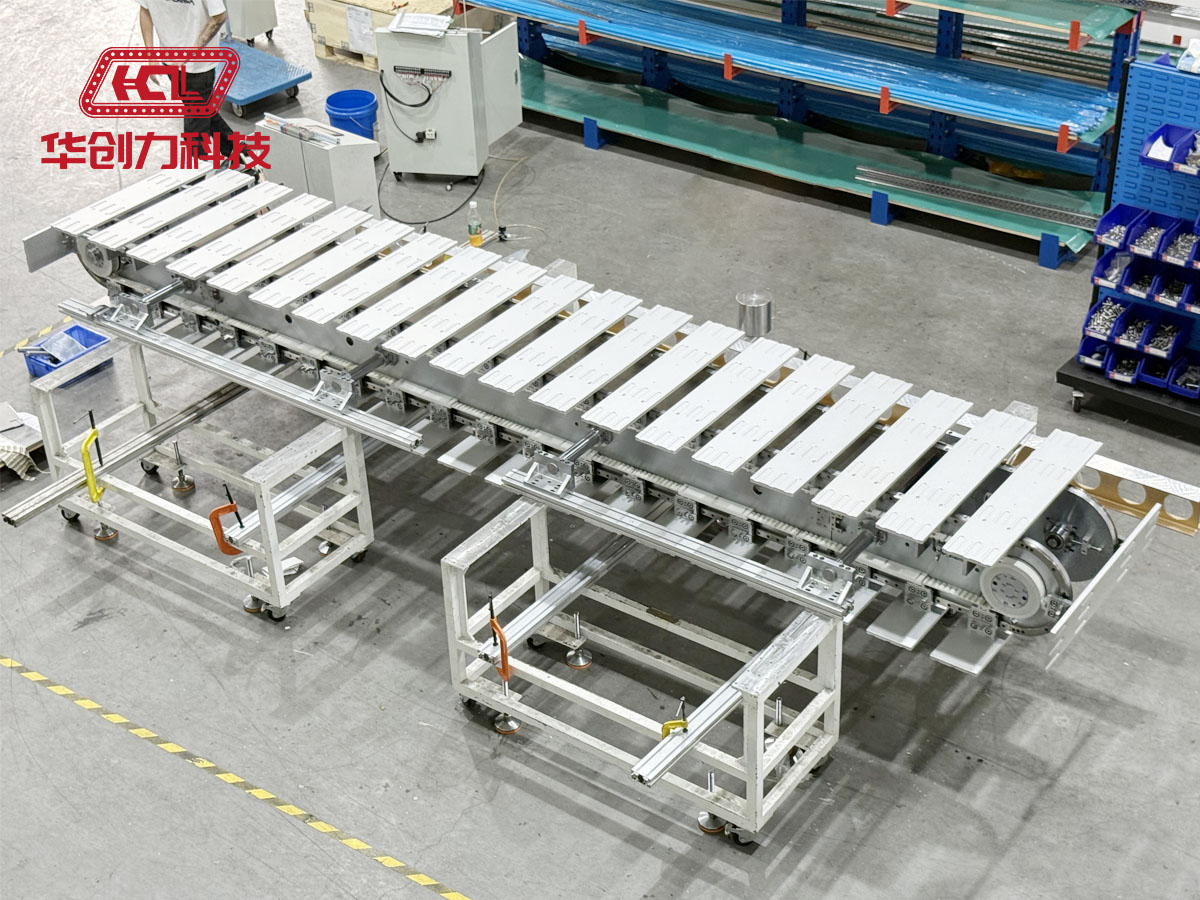

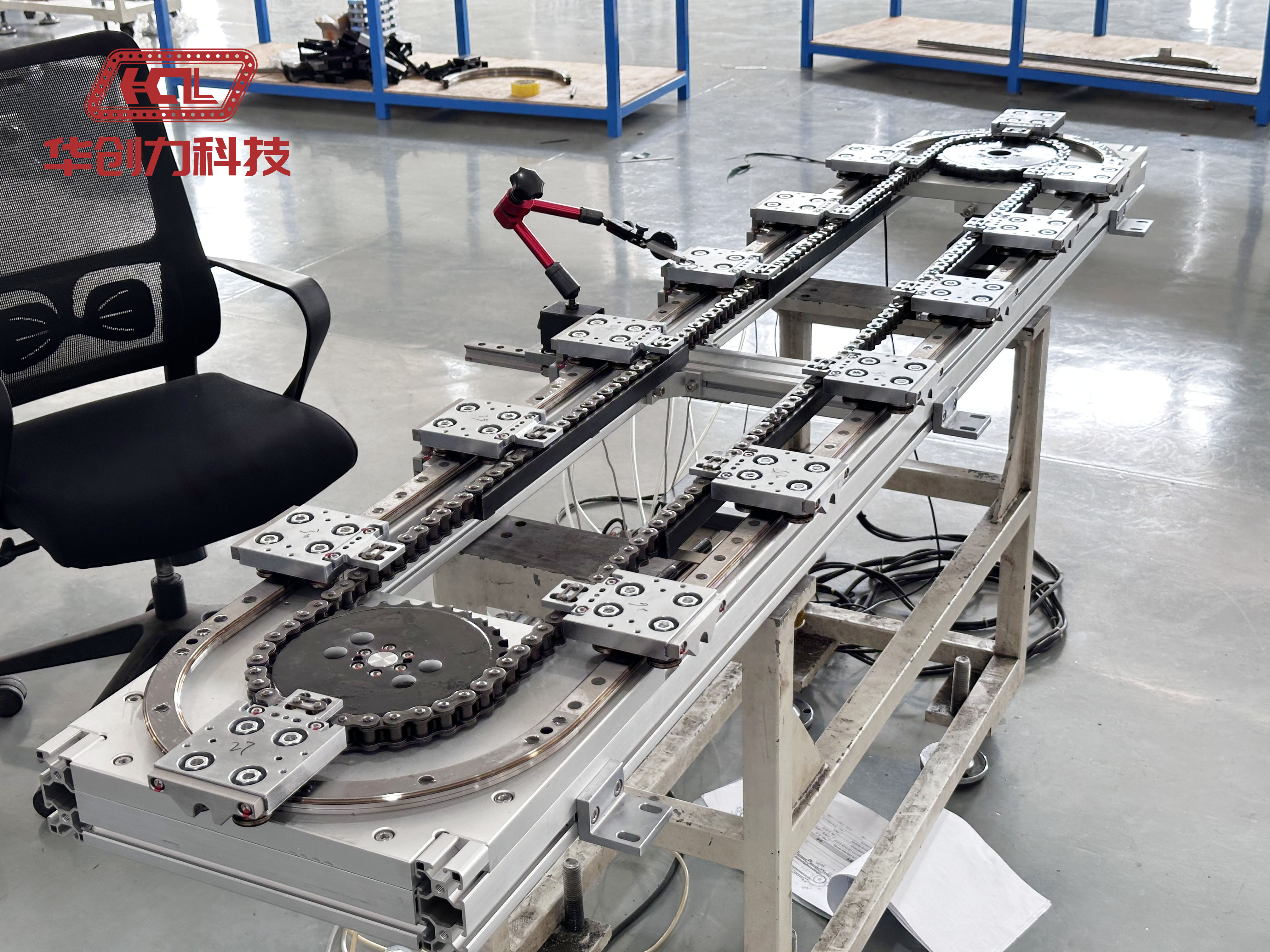

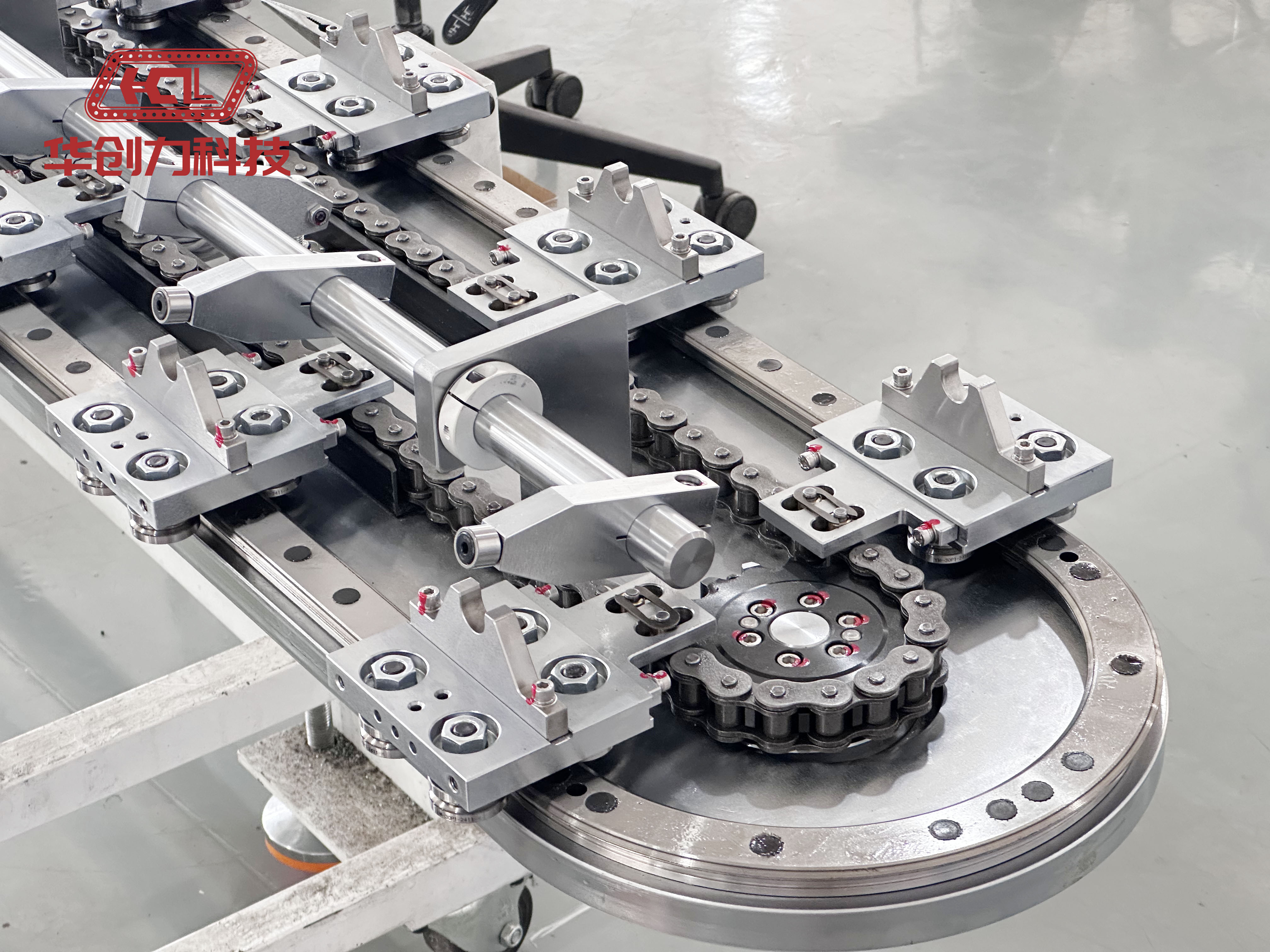

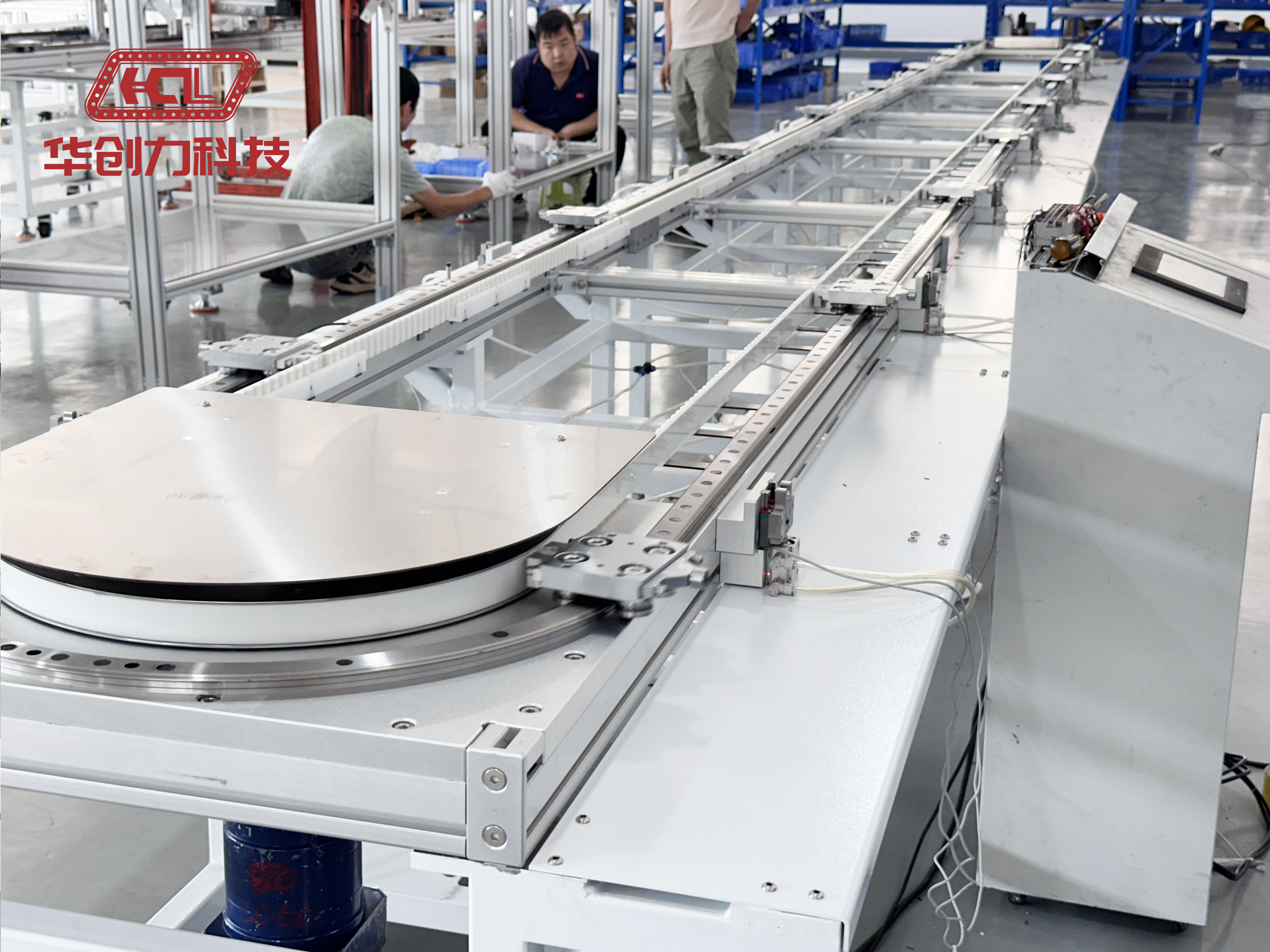

立式环形导轨同样支持同步带传动链条传动两种主要驱动方式:

传动方式 适用场景 速度范围 精度 特点
同步带 轻载高速(3C、医疗) ≤3 m/s ±0.05-0.1mm 低噪音(<65dB)、免润滑
链条 重载冲击(汽车、新能源) ≤3 m/s ±0.05mm 刚性强、需定期润滑

3.4 模块化设计,灵活部署

模块化设计理念同样被引入立式环形导轨领域。标准化的端部驱动单元、回转单元和中间连接段(直线模块、圆弧模块)可根据产线需求灵活组合。工程师可以利用厂商提供的3D模块库,在SolidWorks等软件中快速拖拽布局,实现"选型---仿真---组装"的高效设计模式。

四、立式环形导轨 vs 平面环形导轨:关键差异

对比维度 平面环形导轨 立式环形导轨
空间占用 占地面积大 占地面积小,向高度要空间
工位布局 水平环绕排布 垂直循环排布
承载方向 垂直负载为主 需考虑侧向负载(重力影响)
安装难度 相对简单 需考虑垂直安装的支撑刚度
适用场景 标准产线、地面空间充裕 紧凑厂房、多层布局、设备集成
维护便利性 水平操作,维护方便 部分工位较高,需登高作业

五、选型要点与工程注意事项

5.1 关键选型参数

选型前需明确以下核心参数:

  1. 负载与力矩:单个滑块上"工件+夹具"的总重量及重心位置,需校核各方向受力是否小于额定值

  2. 布局与尺寸:期望的闭环形状(椭圆、矩形)、大致外廓尺寸、可用安装空间(尤其高度限制)

  3. 运动性能:目标节拍(秒/件)、平均速度、最大加速度

  4. 精度要求:重复停止精度(如±0.05mm)、运行平稳性要求

  5. 工位规划:工位总数、工位间距、每个工位的操作类型

  6. 环境条件:是否有油污、粉尘、洁净度或温湿度特殊要求

5.2 安装核心要点

立式环形导轨的安装对基础刚性要求更高:

  • 安装基准面 :必须设计整体加工或刮研过的铸铁/钢制安装平台,其平面度应高于导轨系统精度一个数量级(如导轨要求±0.05mm,则安装面平面度建议≤0.02mm/m

  • 螺栓预紧:必须使用扭矩扳手,按规定的扭力值和顺序(对角预紧)拧紧接口螺栓

  • 垂直度校核:立式安装还需严格校核安装面的垂直度,确保导轨在垂直平面内的直线度

5.3 常见调试问题

  • 滑块运行至某处异响或卡滞:检查该处导轨拼接接缝是否平整,安装面是否有异物

  • 停止位置重复性波动大:检查传动带/链张紧力是否均匀,伺服驱动器增益是否合适

  • 高速运行时整体振动大:检查安装平台刚度是否足够,是否存在共振频率

六、典型应用场景

6.1 新能源电池装配

锂电池电芯/模组的自动化装配线通常工位多、精度要求高。立式环形导轨可在有限占地内集成涂胶、堆叠、压合、检测等多个工位,实现高节拍循环输送。

6.2 3C电子高密度组装

消费电子产品的组装往往需要在洁净环境下完成大量精密操作。立式环形导轨的紧凑布局和低噪音运行(<65dB)完美契合3C行业需求。

6.3 汽车零部件检测

汽车零部件检测线往往包含视觉检测、尺寸测量、气密性测试等多个工位。立式环形导轨的重载链条传动方案可承载较重的零部件,同时实现多工位依次检测。

七、结语

从平面到立体,立式环形导轨不仅是一次简单的安装朝向改变,更是对工业空间利用效率的重新思考。在土地资源日益紧张、产线柔性化需求不断提升的今天,立式环形导轨为自动化工程师提供了一种"向高度要空间"的新思路。

当然,立式方案也带来了更高的安装精度要求和侧向负载考量。选型时需综合评估空间约束、负载特性、精度需求和维护便利性,选择最适合项目需求的方案。

如需深入了解立式环形导轨的技术细节或获取定制方案,欢迎通过CSDN私信联系,或关注后查看个人主页简介信息,期待与各位工程师同行交流探讨。
