DELL PowerEdge 第12代 RAID 控制器（PERC 12）架构解析与集成方案

一、执行摘要

本文档面向企业级 IT 架构师与基础设施工程师，深入解析 Dell PowerEdge 第17代（17G）服务器所搭载的第12代 PowerEdge RAID 控制器（PERC 12）的体系结构、技术演进及其在现代数据中心中的集成策略。PERC 12（以 H965i Adapter 为代表）基于 Broadcom 9600 系列 Tri-Mode SAS/SATA/NVMe 芯片组，标志着 Dell 服务器存储控制器从传统 SAS RAID 向异构介质统一管理的范式转变。文档将围绕物理层架构、协议栈差异、代际功能对比及软件定义存储（SDS）适配性展开，并提供针对 17G 平台的部署决策框架。

二、PERC 12 H965i Adapter 硬件架构深度解析

2.1 核心结构与子系统

H965i 是Dell PERC 12 系列面向主流企业级服务器的高端RAID控制器，其硬件设计围绕高吞吐量、低延迟及异构介质兼容性三大目标展开。

（1）主机接口：PCIe 4.0 x16

H965i 采用 PCIe 4.0 x16 主机边缘连接器，提供高达 64GB/s 的双向总带宽（32GT/s × 16 lanes）。该设计不仅满足 24G SAS4 和 NVMe Gen4 SSD 并发满负荷时的带宽需求，且物理上向上兼容 PCIe 5.0 插槽。在 17G 平台中，即使插入 PCIe 5.0 扩展槽，H965i 仍能以 PCIe 4.0 速率稳定运行，为未来向 PERC 13的无缝升级预留了拓扑空间。

（2）Tri-Mode 物理层（PHY）与连接器设计

H965i 通过双 Backplane Connector（Connector-A / Connector-B）实现多盘位扩展，其物理层采用 Tri-Mode SerDes 技术，可动态协商并识别三种协议：

SAS4（24Gbps）：支持最新一代 SAS SSD 与 HDD，较 SAS3（12Gbps）带宽翻倍；
SATA 6Gbps：向下兼容传统 SATA 介质；
NVMe（PCIe 4.0 x4）：通过控制器内部集成的 PCIe Fabric / PCIe Routing Logic 矩阵连接 NVMe 设备。

**关键技术澄清：**当 NVMe SSD 接入 PERC 12 背板时，数据路径并非 CPU Root Complex 直连，而是先经过 H965i 板载的 PCIe Fabric，再由 PCIe 4.0 x16 上行链路通往主机。此架构的优势在于控制器可对 NVMe 设备执行硬件 RAID 聚合、热备盘管理、缓存加速及 enclosure 服务（SES-3）；代价是会增加微秒级的延迟，对于要求极致低延迟的场景需权衡考虑。

（3）散热与电源子系统

H965i 配备独立铝制散热片（Heatsink），其鳍片密度与风道方向针对 17G 服务器的机箱气流（Front-to-Back）进行优化。控制器右侧搭载超级电容储能单元（Energy Pack），用于在异常断电时保护 8GB NV 缓存（Non-Volatile Cache）中的脏数据。该电容包采用锂钛氧化物（LTO）或石墨烯基超级电容技术，支持数千次充放电循环，较传统锂电池具有更宽的工作温度范围。

2.2 PowerEdge 17G 平台的散热重构建议

17G 平台引入高密度的 E3.S NVMe Gen5 SSD 与 24G SAS SSD，单盘功耗可达 20W-25W，导致中置/后置背板区域热负荷显著增加。Dell 在该代平台中实施了独立风道隔离设计（Isolated Airflow Zone），将 PERC 卡区域与 PSU/CPU 散热器区域的气流进行物理隔离。

架构师实施要点：

在配置 24x E3.S 前置全闪存的高密度场景下，必须在 iDRAC 中启用 Enhanced Cooling Profile。该策略会提升风扇占空比（Fan Duty Cycle），确保 PERC 卡表面温度维持在 65°C 以下（控制器达到高温阈值时会主动降频）。

若触发 Thermal Throttling，H965i 将主动降低内部 PCIe Switch 与 SAS 扩展器的时钟频率，导致 IOPS 下降 15%-30%。建议在数据中心层面将 PERC 卡温度纳入带外监控（通过 iDRAC Redfish API 抓取 System Board IO Riser 温度传感器）。

三、代际演进：PERC 12 vs PERC 11/10 架构对比

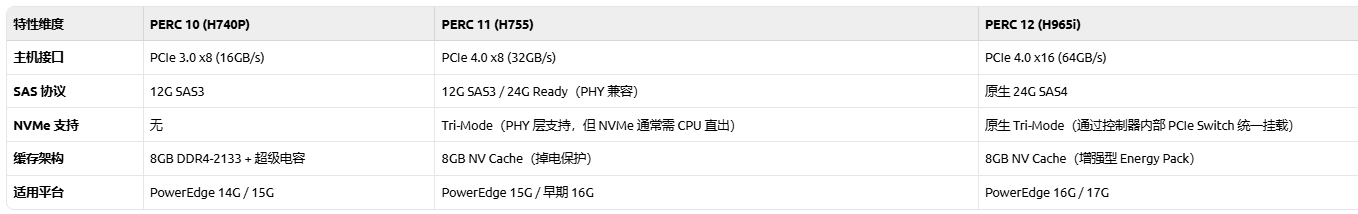

3.1 功能差异矩阵

备注：在HCI场景，17G服务器NVME磁盘无须配置任何RAID卡，可以硬盘背板PCIE直通。

3.2 架构范式转变：从介质直通到统一 RAID

PERC 10/11 时代的局限：在 PERC 11（H755）时代，NVMe SSD 的接入存在两种割裂的路径：

CPU 直出（Direct Attach）：通过主板 PCIe Root Complex 直连 CPU，性能最优，但无法使用 PERC 硬件 RAID，需依赖 Intel VROC 或 OS 软 RAID；
PCIe 扩展卡：通过额外的 NVMe 转接卡（Riser）接入，占用宝贵的 PCIe 插槽资源，且不具备热插拔与背板统一管理功能。

这种"双轨制"导致 cabling 复杂、备件体系分裂（SAS 背板与 NVMe 背板不通用），且运维团队需同时管理硬件 RAID 与软 RAID 两套逻辑。

PERC 12 的统一管理价值：

H965i 首次允许 NVMe、SAS、SATA 三种介质混插于同一 Tri-Mode 背板，由单一控制器统一执行 RAID 0/1/5/6/10/50/60、全局热备、预测性故障分析及一致性巡检。对于传统虚拟化平台（如 VMware vSphere VMFS、Hyper-V CSV），这意味着：

布线简化：单一对 SlimSAS x8 线缆即可承载混合协议流量；
备件统一：无需为 NVMe 与 SAS 分别准备不同背板；
管理一致：通过 iDRAC 统一管理所有物理盘的虚拟磁盘（VD）状态。

3.3 PowerEdge 17G 全 NVMe 架构的决策分支

在 17G 高端平台（如 R770、R960、XE9680）中，若采用全 NVMe 配置，架构师面临两种互斥路径：

路径 A：PERC 12 统一硬件 RAID（H965i）

适用场景：需要硬件 RAID 数据保护的企业关键业务（OLTP、VMware VMFS、传统数据库）；
优势：硬件级 XOR 运算卸载、写缓存加速（8GB NV Cache）、坏盘自动重建、与 Dell OpenManage 深度集成；
代价：受限于 PCIe 4.0 x16 上行带宽（约 64GB/s），当挂载超过 16 块 NVMe Gen4 SSD 时，可能存在收敛比（Oversubscription）瓶颈；NVMe 延迟较直连增加 5-10μs。

路径 B：CPU 直出 PCIe 5.0 + Intel VROC / OS 软 RAID

适用场景：AI/ML 训练、高频交易、实时分析等追求极致 IOPS 与微秒级延迟的场景；
架构特征：17G 高端型号背板支持 Direct PCIe 5.0 Switchless Design，CPU 的 PCIe 5.0 x16 插槽可通过 PCIe Bifurcation 拆分为 4 个 x4 端口，直接连接 4 块 E3.S NVMe Gen5 SSD，完全绕过 PERC 控制器与 PCIe Switch；
优势：单盘可达 14GB/s+ 顺序读、延迟低于 50μs；利用 Intel VROC 可实现 RSTe 级别的软 RAID 功能；
风险：CPU 占用率增加（RAID 计算由主机完成）、无独立电池保护缓存、故障诊断依赖 OS 层。

架构师建议：除非工作负载明确属于超高性能计算（HPC）或分布式 SDS 场景，否则对于通用虚拟化层，PERC 12 统一 RAID 仍是 17G 平台的默认推荐，因其在可管理性与数据可靠性之间提供了最佳平衡。

四、Broadcom 9600 系列芯片组与 eHBA 模式

4.1 芯片组核心能力

PERC 12 的核心算力来源于 Broadcom 9600 系列存储控制器芯片（具体型号为 9600-16i 或衍生定制版本）。该芯片组的关键技术指标包括：

Tri-Mode SerDes：每 PHY 支持 24G SAS、16GT/s PCIe 4.0（NVMe）或 6G SATA 的自动协商；
设备规模：单芯片最多支持 32 个内部设备（Internal Devices），通过 SAS Expander 可扩展至 256 盘位；
CPU 卸载：内置 ARM Cortex-R 系列 I/O 处理器，负责 RAID 计算、缓存管理及 SES-3 背板控制，减轻主机 CPU 负担。

4.2 RAID 模式 vs eHBA 模式

9600 系列芯片支持固件级功能切换，产生两种截然不同的工作 persona：

（1）RAID 模式（H965i）

控制器虚拟化所有物理盘，向主机呈现为逻辑磁盘（Virtual Disks）；
提供写缓存（Write-Back）、读预取、 Patrol Read 等企业级 RAID 功能；
适合传统 SAN 替代、虚拟化集群、裸金属数据库。

（2）eHBA 模式（HBA355e / 9600-16e）

关闭 RAID 虚拟化层，将每块磁盘以 JBOD（Just a Bunch Of Disks）形式直通给操作系统；
保留 SES-3 enclosure 管理服务（温度、风扇、盘位状态），但不做任何块级数据转换；
必要性：Microsoft Storage Spaces Direct (S2D)、VMware vSAN ESA（Express Storage Architecture）、Ceph、ZFS 等软件定义存储方案要求直接访问物理盘的 SCSI/NVMe 命令，以构建自己的分布式副本或纠删码。若底层控制器介入 RAID，将导致 SDS 的存储池无法识别原始设备，或产生"双 RAID"（硬件+软件）的性能与可靠性冲突。

4.3 17G 平台中的过渡与未来演进

17G 平台引入了 PCIe 5.0 信号增强背板（Signal Integrity Enhanced Backplane）。虽然 Broadcom 9600 系列芯片内部仍为 PCIe 4.0，但 17G 的板级设计允许其通过 PCIe 4.0 到 5.0 的物理转接（Re-timer / Re-driver）连接 NVMe Gen5 SSD，并在 Gen5 速率下维持信号完整性。这种"芯片-总线解耦"设计为 PERC 13 的平滑引入奠定了基础：

PERC 13（基于 Broadcom 9700 系列）预计将原生支持 PCIe 5.0 x16，完全释放 NVMe Gen5 SSD 的 14GB/s+ 带宽；
17G 服务器的背板与线缆体系（SlimSAS 8i/16i）可复用，保护企业硬件投资。

五、协议拓扑学：为何 SAS 不可直通主板，而 NVMe 可以？

5.1 协议栈的本质差异

SAS 的半双工命令集架构

SAS（Serial Attached SCSI）协议建立在 SCSI 命令集之上，是一个半双工、基于帧的串行协议。其复杂性体现在：

PHY 协商与宽端口聚合：SAS 设备上电后需通过 OOB（Out-of-Band）信号进行速率协商（1.5G/3G/6G/12G/24G），并支持将多个 PHY 绑定为 Wide Port 以提升带宽；
Expander 路由：在盘位数超过 4-8 个时，必须通过 SAS Expander（如 24G SAS Expander）构建扇出拓扑，控制器需维护 SMP（SAS Management Protocol）路由表；
SCSI 命令转换：控制器需将主机的块级请求（CDB - Command Descriptor Block）转换为 SAS 帧，处理任务队列（TCQ/NCQ）、多路径（MPIO）及 enclosure 服务（SES-3）。

由于 x86 CPU 的 PCIe Root Complex 不具备原生 SAS PHY 与 SCSI 协议解析能力，主板若无集成 SAS IOC（I/O Controller，如 Intel VROC 不支持 SAS），则完全无法解析 SAS 帧。因此，SAS 必须依赖 PERC/HBA 卡上的专用 IOC/Expander 芯片完成协议终结。

NVMe 的内存映射 I/O 架构

NVMe（Non-Volatile Memory Express）本质上是基于 PCIe 的寄存器级协议：

TLP 传输：NVMe 命令通过 PCIe Transaction Layer Packet（TLP）传输，本质上是 CPU 的 Load/Store 内存操作；
BAR 空间映射：NVMe SSD 的控制器寄存器与队列对（Submission Queue / Completion Queue）通过 PCIe Base Address Register（BAR）直接映射到系统内存空间；
无控制器干预：主机驱动直接写 Doorbell 寄存器提交命令，NVMe SSD 通过 DMA 直接读写主机内存，无需中间控制器进行协议翻译。

因此，只要主板芯片组提供 PCIe Root Port，CPU 即可通过标准的 PCIe 枚举与配置空间访问（Configuration Space）直出 NVMe 设备。这也是为什么 VROC 和 CPU 直出架构对 NVMe 可行，而对 SAS 不可行的根本原因。

5.2 PowerEdge 17G 的 PCIe Bifurcation 实践

17G 高端平台充分利用了 CPU 集成 PCIe 5.0 Root Complex 的扩展性：

Root Port 拆分：Intel Xeon Scalable（Sapphire Rapids / Emerald Rapids）及 AMD EPYC（Genoa）处理器的 PCIe x16 链路支持 Bifurcation，可拆分为 x4x4x4x4；
Switchless 直连：在 R960、XE9680 等机型中，单条 x16 插槽或板载 Root Port 可直接连接 4 块 E3.S NVMe Gen5 SSD，无需额外 PCIe Switch；
延迟优化：去除 Switch 后，NVMe 访问延迟可降低 3-5μs，对于 GPU Direct Storage（GDS）和 AI 训练 checkpoint 写入具有显著价值。

架构师集成要点：

在设计 17G 存储拓扑时，若选择 CPU 直出 NVMe 方案，需在 BIOS 中正确配置 PCIe Bifurcation 选项（通常为 Auto 或 x4x4x4x4），并确认操作系统安装了对应的 NVMe 驱动与 VROC 管理工具。任何 Bifurcation 配置错误将导致主板无法识别下游 SSD。

六、企业集成方案与部署建议

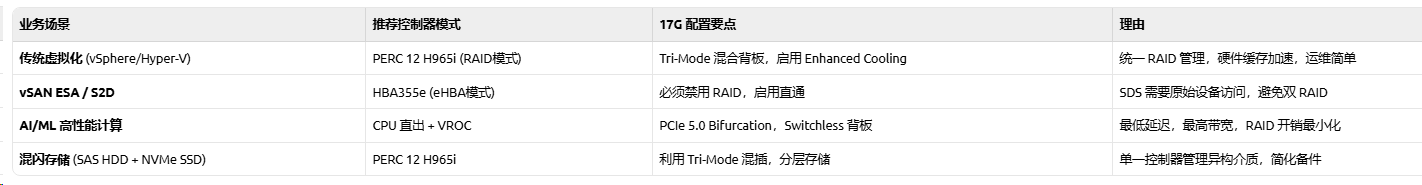

6.1 场景化架构决策矩阵

6.2 差距分析与现有环境映射

对于正在使用 PERC 10/11 的 14G/15G/16G 数据中心，向 17G + PERC 12 迁移时需评估：

背板兼容性：17G 的 Tri-Mode 背板（如 24x E3.S 或 16x 2.5" NVMe/SAS 混合）与旧代背板物理接口不同（SlimSAS 替代传统 Mini-SAS HD），需整体更换背板与线缆；
驱动与固件：PERC 12 需要较新版本的 Dell EMC iDRAC、OpenManage Server Administrator (OMSA) 及 OS 驱动（megaraid_sas 驱动版本需 ≥07.719）；
备份与恢复：若旧环境依赖 PERC 硬件 RAID，迁移至 eHBA 模式时，需提前规划从硬件 RAID 到软 RAID/分布式存储的数据迁移路径；
散热与电力：17G 全闪配置下，机柜功率密度（kW/Rack）可能上升 20%-30%，需复核 PDU 与行级空调容量。

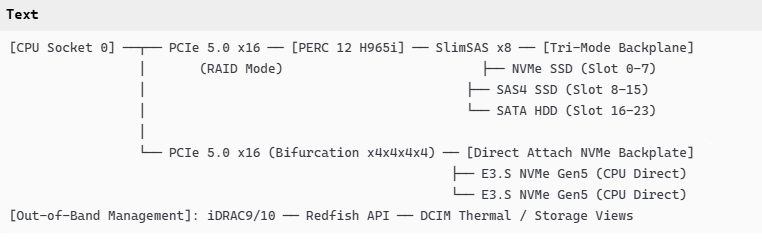

6.3 物理网络/拓扑蓝图（逻辑示意）

6.4 部署环境蓝图

机架层：确保 17G 服务器前后通风无遮挡，前后门开孔率 ≥ 80%；
固件层：部署前通过 Dell Repository Manager (DRM) 构建 PERC 12 与背板的同步固件包（Firmware Bundle），避免版本不匹配导致 Tri-Mode PHY 协商失败；
监控层：在 iDRAC 中配置 PERC 温度与 SMART 告警的 SNMP Trap / Syslog 转发至中央监控平台（如 SolarWinds、Nagios 或 Dell CloudIQ）；
安全层：启用 PERC 的 Secure Boot 与 RAID 配置加密，防止未经授权的虚拟磁盘删除或控制器模式切换。

七、总结

PERC 12（H965i）及其背后的 Broadcom 9600 系列芯片组，代表了 Dell PowerEdge 存储控制器从"协议适配卡"向"异构介质统一编排引擎"的转型。对于 IT 架构师而言，其核心价值在于：

协议统一：通过 Tri-Mode 物理层终结了 SAS/NVMe/SATA 分立的 cabling 与管理乱象；
架构灵活：RAID 模式与 eHBA 模式的双模支持，使其既能服务于传统关键业务，又能无缝适配现代 SDS 架构；
未来就绪：PCIe 4.0 x16 的带宽储备与 17G 平台的 PCIe 5.0 物理兼容，为企业向 Gen5 全闪存过渡提供了平滑路径。

在 17G 平台的具体落地中，架构师应基于工作负载的延迟敏感性、数据保护需求及软件栈生态（是否依赖 SDS），在"PERC 12 统一 RAID"与"CPU 直出 + VROC"之间做出审慎选择，并严格遵循 17G 的散热设计规范，以确保存储子系统在极端负载下的持续稳定。
