西门子PLC通讯故障检测程序（非心跳检测）

文章目录

前言
一、编写通讯程序
二、编写通讯故障检测程序
- [1. 客户端程序编写](#1. 客户端程序编写)
- [2. 服务器程序编写](#2. 服务器程序编写)
总结

前言

在之前的文章中，我们讨论了基于西门子博途编程平台的多种通讯协议的实现方法，以及通过心跳检测判断通讯是否故障的方法。

见文章：

本文提出一种新型的通讯故障判断方法，该方法相较于心跳检测，具有更好的可读性和可维护性。

一、编写通讯程序

以某项目为例，该项目服务器PLC控制2号干法除尘系统，客户端PLC控制1号干法除尘系统，需要在服务器PLC中编写PUT和GET程序，以及通讯故障检测程序。

首先，在服务器PLC中创建用于存储发送给客户端PLC数据的DB块"2#干法除尘------>1#干法除尘通讯数据"，以及用于存储接收客户端PLC数据的DB块"1#干法除尘------>2#干法除尘通讯数据"。

同理，在客户端PLC中创建用于存储发送给服务器PLC数据的DB块"1#干法除尘------>2#干法除尘通讯数据"，以及用于存储接收服务器PLC数据的DB块"2#干法除尘------>1#干法除尘通讯数据"。

注意，客户端发送给服务器的DB块，以及服务器接收客户端的DB块中，应当建立一个INT类型变量，这里我们假设变量为"SpareInt $0$ "，该变量的作用之后说明。

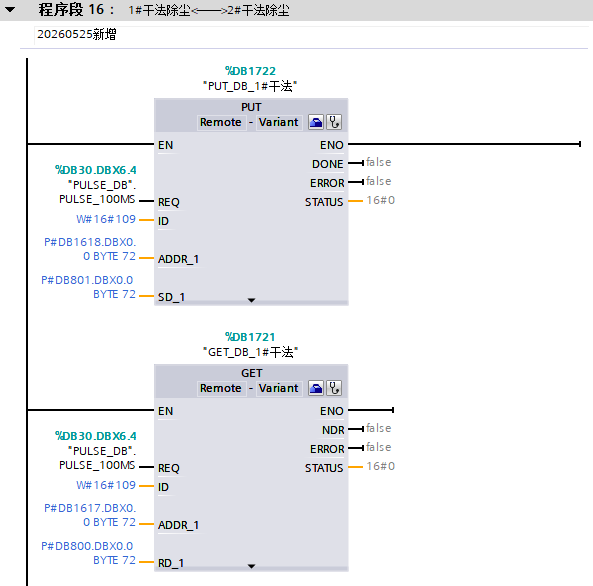

最后编写PUT和GET程序，具体步骤可参考之前的文章，这里不再赘述。

二、编写通讯故障检测程序

1. 客户端程序编写

在客户端程序中，仅仅需要将之前建立的INT类型数据强制为0。

代码如下：

c 复制代码

"1#干法除尘------>2#干法除尘通讯数据".SpareInt[0] := 0;

2. 服务器程序编写

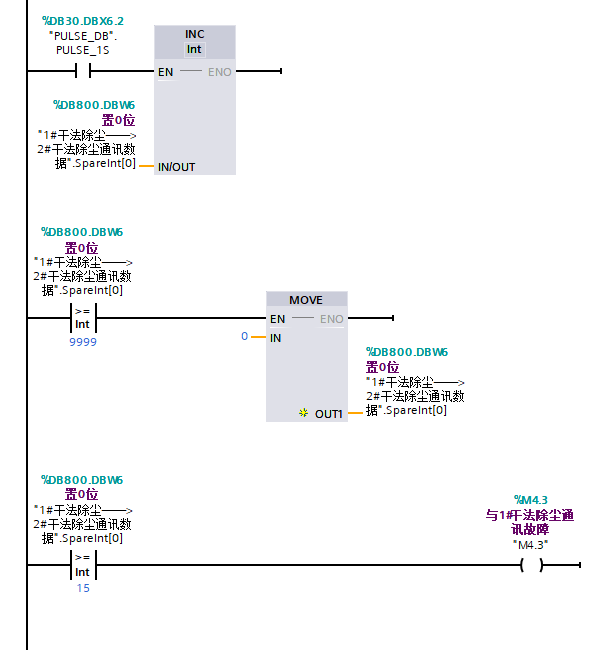

图1

程序分析：

该程序中"PULSE_DB".PULSE_1S，表示1S脉冲信号，即每秒钟将SpareInt $0$ 数据加1，当加到9999时自动清零，防止溢出；

由于在客户端程序中，始终将SpareInt $0$ 数据置0，所以如果通讯正常，该变量传递给服务器PLC时，即使每秒加1，在下一个扫描周期时，仍然变成0，即SpareInt $0$ 数据永远小于15，所以通讯故障信号不会触发；

当通讯故障时，SpareInt $0$ 数据将不受客户端PLC控制，而每秒加1，15秒后该变量数值会大于15，触发通讯故障信号。这里的15表示通讯故障延时判断，可根据实际自行更改。

总结

通过比较之前的心跳检测程序，可以看出，本文提出的通讯故障检测方法程序更加简洁，可读性更强。
