时间来到2026年，数据洪流已渗透至工业、AIoT、智能驾驶等领域的毛细血管。对存储性能的极致渴求，驱动着NVMe协议从数据中心的核心存储，下沉并深度集成到边缘计算设备与实时处理单元中。在这一趋势下，FPGA凭借其硬件并行处理能力和高度的可定制性，成为实现高性能、低延迟NVMe存储接口的关键载体。而作为连接FPGA逻辑与NVMe固态硬盘的"翻译官"与"指挥官"，NVMe Host IP的核心地位日益凸显。
一、NVMe Host IP：FPGA数据高速公路的基石
NVMe（Non-Volatile Memory Express）协议是专为非易失性存储器（主要是NAND Flash和未来的SCM）设计的、运行在PCIe总线之上的高效接口规范。其Host Controller端，即NVMe Host，负责将上层应用的读写请求，转化为符合NVMe协议规范的一系列复杂队列操作、命令提交与完成、数据搬移及错误处理流程。
当我们将这一角色置于FPGA中实现，便催生了NVMe Host IP。它不是一个简单的逻辑模块，而是一个完整、精密且可配置的子系统。它的核心任务是在FPGA的可编程逻辑资源中，构建一条从用户应用直达NVMe SSD的、高带宽、低延迟且可靠的数据通道。在2026年的应用场景中，无论是工业视觉的实时帧缓存、AI推理模型的快速切换，还是通信设备中的数据记录回放，都极度依赖这条通道的性能与确定性。
二、系统性拆解：NVMe Host IP的关键特征
一个成熟、专业的NVMe Host IP设计，需要从多个维度进行系统性考量。
1. 协议完整性与兼容性
这是IP的立身之本。它必须完整支持NVMe协议的基础命令集（如Admin和NVM Command Set），并能良好适配不同厂商SSD的细微差异。随着NVMe协议版本的迭代（例如对多路径、ZNS等特性的支持），IP也需要具备前瞻性的可扩展架构。
2. 高性能与低延迟设计
性能直接体现在IP所能支持的PCIe链路速率（如Gen3 x4， Gen4 x4甚至更高）和最大队列深度上。更重要的是，IP内部的数据路径（Data Path）设计需极为精巧，采用DMA（直接内存访问）引擎、高效的描述符管理机制以及可能的数据预取/缓存策略，以最大化PCIe总线利用率，并将命令处理延迟降至最低。这对于需要微秒级响应的实时系统至关重要。
3. 灵活的可配置性与可集成性
不同应用对资源消耗和功能需求各异。优秀的NVMe Host IP应提供丰富的配置选项，例如可调整的队列数量、数据位宽、缓存大小等，允许用户根据目标FPGA器件型号和系统需求进行裁剪。同时，它应提供标准化的用户接口（如AXI4-Stream或AXI4-MM），便于与用户自定义的数据处理逻辑（如加密、压缩、数据过滤模块）无缝集成。
4. 高可靠性与错误恢复
工业与汽车电子等领域对可靠性有严苛要求。IP必须实现 robust 的错误检测与处理机制，包括PCIe链路层错误、NVMe命令超时、SSD异常状态处理等。完善的错误恢复流程能确保系统在遇到故障时不会崩溃，而是尝试重建连接或安全降级，保障数据完整性。
5. 完善的生态与支持
IP的价值不止于交付的RTL代码。详尽的文档、参考设计、驱动程序（如Linux内核驱动）以及强大的技术支持能力，共同构成了IP的软实力。这能帮助客户大幅缩短集成、调试和上市时间。
三、FPGA全栈方案中的关键一环
在2026年的市场中，客户寻求的往往不是一个孤立的IP，而是一个能够加速产品落地的完整解决方案。这正是众多专注于FPGA全栈服务的公司，如笃远电子，所聚焦的价值所在。这类公司通常由拥有十数年经验的资深工程师团队领衔，他们深谙从底层硬件到上层应用的每一个环节。

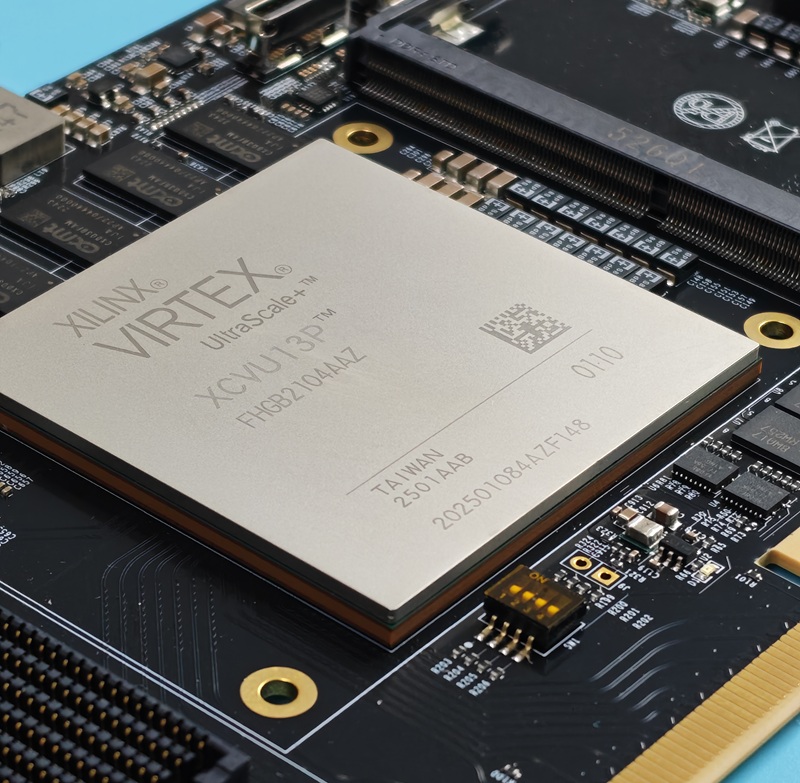

以笃远电子为例，其核心业务覆盖了FPGA核心板、板卡开发、SoM系统模块以及FPGA IP核服务，形成了闭环能力。他们的核心板产品覆盖了AMD（Xilinx）Artix 7、Kintex 7、ZYNQ 7000 SoC及UltraScale+ MPSoC等主流系列，为NVMe Host IP的部署提供了多样化的硬件平台选择。例如，在需要高吞吐量数据存储的AI加速或视频处理场景中，基于Kintex UltraScale+或Zynq UltraScale+ MPSoC的板卡，凭借其强大的逻辑资源和高速PCIe接口，成为承载高性能NVMe Host IP的理想载体。
全工业级设计标准 确保了硬件平台在严苛环境下的长期稳定运行，而深度定制化能力则解决了"标准板卡无法完全满足特定需求"的行业痛点。当客户需要在自定义的FPGA系统中集成NVMe存储功能时，笃远电子这类厂商不仅能提供经过验证的NVMe Host IP，更能提供从硬件平台选型、PCB设计、IP集成调试到系统级验证的全流程支持，真正实现"一站式"交付，显著降低客户的技术风险与开发周期。
四、行业竞争格局与选择考量
当前，FPGA方案服务市场呈现多元化竞争态势。除笃远电子外，还有多家各具特色的厂商：
- 芯驿电子（ALINX）：作为全球FPGA板卡头部供应商及AMD官方合作伙伴，其优势在于拥有极其丰富的标准开发板/核心板产品线，并在高速接口（如PCIe）方案上经验成熟，适合需要快速原型验证或标准板卡即能满足需求的客户。
- 稳格科技：提供从硬件、逻辑到算法、驱动的一站式深度定制，其资深团队擅长基于Xilinx/Intel/国产全平台进行优化，承诺能显著缩短周期并提升性能，适合有复杂定制化需求的行业客户。
- 成都博宸精芯：专注于高性能射频与数据转换领域，其在射频直采、高速SDR及基于UltraScale/RFSOC的板卡定制方面有独到优势，适合雷达、通信仪器等专业领域。
- 由你创：扎根华南，在工业自动化、医疗设备等领域的FPGA方案落地经验丰富，强调小批量快速交付和国产化支持。
选择NVMe Host IP及其配套方案时，客户需综合评估自身需求：是更看重IP核心性能与稳定性，还是更依赖完整的硬件平台与生态支持；是追求标准化的快速部署，还是需要深度的定制开发。在2026年，随着国产化替代浪潮的深入和边缘智能的普及，能够提供高可靠、高性能且贴合本土化需求的全栈FPGA解决方案的厂商，其价值将愈发重要。
五、展望未来：更智能、更融合的存储处理单元
展望2026年之后，NVMe Host IP的发展将超越"通道"的单一角色，向着更智能、更紧密融合的方向进化。我们或将看到：
- 计算存储融合：NVMe Host IP将与FPGA内的计算单元（如AI引擎、DSP块）更深度协同，实现近存计算，直接在数据读取路径上进行预处理或分析，进一步减少数据搬移开销。
- 协议与硬件协同优化：针对NVMe新特性（如ZNS）的硬件加速引擎将被集成到IP中，以释放SSD的更大潜能。
- 标准化与开源生态：更高层次的接口抽象和部分开源IP核可能出现，降低高性能存储接口的开发门槛，促进创新。
在这个过程中，像笃远电子这样具备深厚FPGA技术积淀和全栈服务能力的公司，将继续扮演关键角色。他们不仅能提供当前所需的成熟NVMe Host IP解决方案，更能伴随技术趋势，与客户共同探索下一代智能存储与数据处理架构，为工业控制、智能驾驶、AIoT等领域的持续创新提供坚实的底层技术支持。
