【Android车载学习笔记】第五天：汽车轨迹线绘制算法

车载AVM动态倒车轨迹线绘制算法

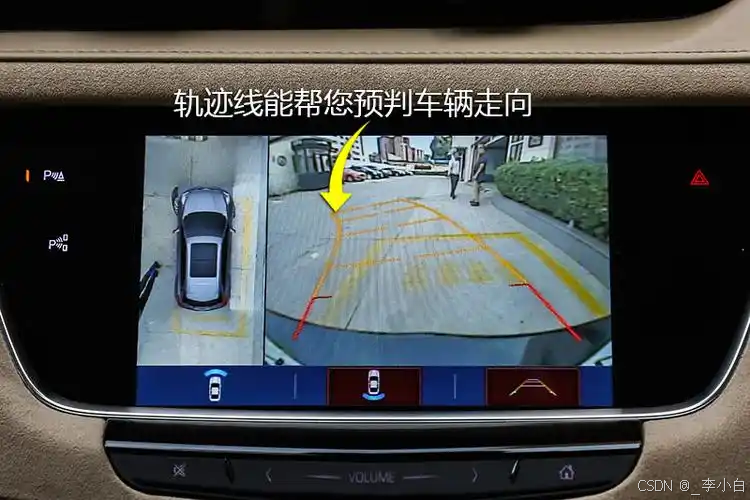

动态随动轨迹线是360全景环视（AVM）、倒车影像核心辅助功能，可实时根据方向盘转角预测车辆行驶包络线，降低剐蹭风险。

本文从底层阿克曼转向运动学理论切入，完整拆解轨迹点生成数学推导、坐标转换、图像渲染全流程；对比当下车载行业实时几何计算、查表预计算、高阶平滑规划三大主流实现方案；配套完整可运行仿真代码逐行解析，兼顾算法理论深度与工程落地实操，适合车载HMI、环视视觉开发人员直接发布参考。

一、行业背景与轨迹线分类

1.1 轨迹线功能价值

低速倒车、挪车场景下，驾驶员无法直观判断车轮与车身外侧行驶路径，动态轨迹线将车辆未来行驶轨迹以彩色线条叠加在摄像头画面上层，区分车轮轨迹、车身安全边界、距离标尺，是乘用车标配安全功能。

1.2 两类主流轨迹方案

1. 静态固定轨迹（低端后视摄像头）
   无方向盘转角信号输入，轨迹弧线固定不变，仅作粗略参考，无实时性，已逐步淘汰。
2. 动态随动轨迹（中高端AVM全景主流）
   CAN总线实时读取方向盘转角，毫秒级更新轨迹曲线，精准匹配车辆转向姿态，本文重点讲解该方案底层算法。

1.3 车载系统完整数据流

方向盘转角传感器 → 车机MCU/视觉SOC → 阿克曼几何计算世界轨迹点 → 相机IPM逆透视投影/鱼眼畸变矫正 → 图像像素坐标转换 → GPU叠加渲染线条输出屏幕。

二、底层核心：阿克曼转向运动学模型

2.1 模型基础定义（车辆固有参数）

参数	符号	说明	家用轿车典型值
轴距	LLL	前后轴中心点纵向距离	2.7m
轮距	WWW	左右后轮横向间距	1.8m
半轮距	W/2W/2W/2	后轴中点到单侧车轮距离	0.9m
前轮等效转角	δ\deltaδ	方向盘转角换算前轮倾斜角度，rad	±35°最大
瞬时转向半径	RRR	后轴中心绕ICR转弯半径	3.5~6m
ICR瞬时转向中心	OOO	四轮纯滚动共同圆心	左转(-R,0)，右转(R,0)

2.2 转弯半径核心公式推导

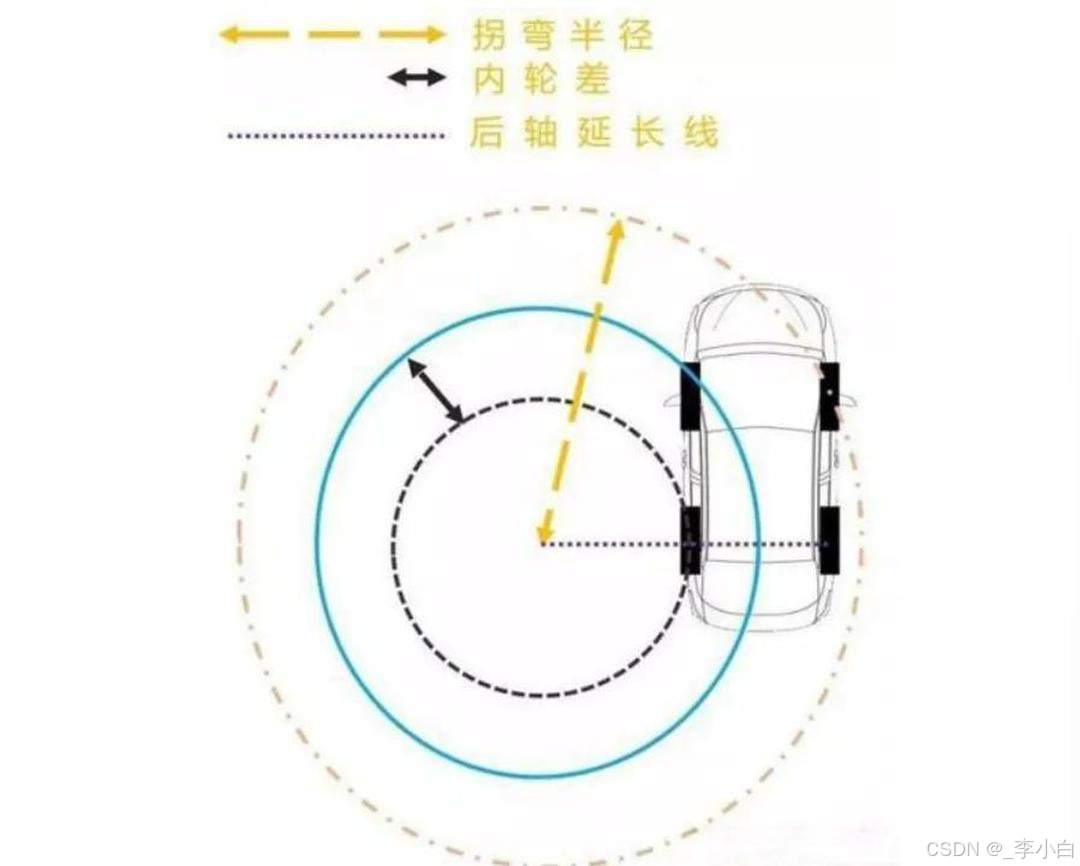

车辆转弯时四轮绕同一瞬时圆心纯滚动，由直角三角几何关系得后轴中心转弯半径：

R=Ltan⁡δR = \frac{L}{\tan\delta}R=tanδL

• 方向盘回正 δ≈0\delta≈0δ≈0，tan⁡δ→0\tan\delta→0tanδ→0，R→∞R→∞R→∞，车辆直行；
• 方向盘打死 δ\deltaδ 最大，RRR 最小，转弯弧度最急。

2.3 统一坐标系约定（代码标准坐标系）

以后轴中心点 为世界坐标系原点(0,0)(0,0)(0,0)：

1. +Y+Y+Y：车辆车头前进方向（倒车Y值减小）；
2. −X-X−X：车辆左侧，+X+X+X：车辆右侧；
3. 地面所有轨迹点均基于该二维平面计算，无高度维度（仅考虑地面行驶）。

2.4 圆弧轨迹点生成数学模型（弧长极坐标法）

2.4.1 弧长与圆心角转换公式

车辆沿圆弧向前行驶地面距离sss（弧长），绕ICR圆心转过弧度角θ\thetaθ：

θ=sR\theta = \frac{s}{R}θ=Rs

相比传统"已知y解方程求x"的开根号方案，极坐标三角函数法无开方运算，嵌入式设备算力开销更低，点间距均匀、曲线顺滑，是车载行业标准采样方式。

2.4.2 左转/右转轨迹坐标方程

1. 左转（δ>0\delta>0δ>0，ICR圆心O(−R,0)O(-R,0)O(−R,0)）

   后轴中心轨迹：

   {xcenter=−R+R⋅cos⁡θycenter=R⋅sin⁡θ \begin{cases} x_{center} = -R + R\cdot\cos\theta \\ y_{center} = R\cdot\sin\theta \end{cases} {xcenter=−R+R⋅cosθycenter=R⋅sinθ

   左轮（内侧轮，转弯半径R−W/2R-W/2R−W/2）：

   {xleft=−R+(R−W2)⋅cos⁡θyleft=(R−W2)⋅sin⁡θ \begin{cases} x_{left} = -R + (R-\tfrac{W}{2})\cdot\cos\theta \\ y_{left} = (R-\tfrac{W}{2})\cdot\sin\theta \end{cases} {xleft=−R+(R−2W)⋅cosθyleft=(R−2W)⋅sinθ

   右轮（外侧轮，转弯半径R+W/2R+W/2R+W/2）：

   {xright=−R+(R+W2)⋅cos⁡θyright=(R+W2)⋅sin⁡θ \begin{cases} x_{right} = -R + (R+\tfrac{W}{2})\cdot\cos\theta \\ y_{right} = (R+\tfrac{W}{2})\cdot\sin\theta \end{cases} {xright=−R+(R+2W)⋅cosθyright=(R+2W)⋅sinθ

2. 右转（δ<0\delta<0δ<0，ICR圆心O(R,0)O(R,0)O(R,0)）

   后轴中心轨迹：

   {xcenter=R−R⋅cos⁡θycenter=R⋅sin⁡θ \begin{cases} x_{center} = R - R\cdot\cos\theta \\ y_{center} = R\cdot\sin\theta \end{cases} {xcenter=R−R⋅cosθycenter=R⋅sinθ

   左轮（外侧轮，转弯半径R+W/2R+W/2R+W/2）、右轮（内侧轮，转弯半径R−W/2R-W/2R−W/2）同步切换半径。

2.4.3 直行特殊分支处理

当∣δ∣<10−4|\delta|<10^{-4}∣δ∣<10−4（近似0转角），RRR无穷大，轨迹简化为垂直直线：

左轮固定x=−W/2x=-W/2x=−W/2，右轮固定x=W/2x=W/2x=W/2，仅Y轴随行驶距离递增，规避tan⁡0\tan0tan0除零报错。

三、轨迹绘制完整流水线（算法分步拆解）

步骤1：CAN信号输入与参数归一化

1. 读取方向盘转角电压信号，标定换算前轮等效转角δ\deltaδ；
2. 限制转角区间−max_angle,max_angle-max\\_angle,max\\_angle−max_angle,max_angle，过滤方向盘过度转动异常值；
3. 载入车辆标定固有参数：轴距、轮距、最大轨迹距离（车前8米）、采样步长（0.05m，步长越小曲线越平滑）。

步骤2：世界坐标轨迹点批量生成

循环累加行驶弧长sss，逐点计算左轮、右轮、车身中心三组轨迹世界坐标(x,y)(x,y)(x,y)，输出离散点列表。

行业优化点：步长统一0.05m，兼顾顺滑度与计算量；最大轨迹距离8m匹配摄像头有效视野，过滤远处无效点。

步骤3：世界坐标 → 图像像素坐标转换

地面米制坐标无法直接绘制屏幕，需要缩放+坐标平移映射：

{px=img_w2+x⋅scalepy=img_h−bottom_margin−y⋅scale \begin{cases} px = \frac{img\_w}{2} + x\cdot scale \\ py = img\_h - bottom\_margin - y\cdot scale \end{cases} {px=2img_w+x⋅scalepy=img_h−bottom_margin−y⋅scale

• scalescalescale：比例尺（像素/米），控制画面放大缩小；
• bottom_marginbottom\_marginbottom_margin：车尾底部留白，避免车身矩形贴画布底边；
• 图像像素坐标系：画布左上角为原点，Y轴向下，因此地面+Y（车头）映射为图像-py。

步骤4：图像抗锯齿线条渲染

1. 三组轨迹线分层绘制：中心灰色参考线、左轮绿色线、右轮红色安全边界线；
2. 每隔固定采样点绘制横向连接线，模拟AVM距离标尺；
3. 绘制车身矩形框、后轮起点标记圆，直观区分车辆当前位置；
4. 启用LINE_AA抗锯齿，消除车载屏幕线条锯齿感。

步骤5：嵌入式后置处理（实车必备，仿真代码简化省略）

1. 鱼眼畸变矫正：基于Brown-Conrady模型修正摄像头广角拉伸失真；
2. IPM逆透视变换：将地面鸟瞰世界点映射到后视/环视摄像头原始图像；
3. 转角低通滤波：平滑方向盘抖动，防止轨迹线高频闪烁；
4. GPU纹理叠加：轨迹预生成纹理，与摄像头画面混合输出，降低CPU占用。

四、车载行业三大主流轨迹实现算法对比

4.1 方案一：实时阿克曼几何计算（本文仿真代码方案，主流中高端AVM）

原理

上电后根据实时方向盘转角，通过三角函数实时计算每帧轨迹点，无预存数据。

优势

1. 适配任意车型轴距、轮距标定，参数可动态配置；
2. 轨迹精度最高，左右转向无失真，包络线完全匹配真实车轮路径；
3. 支持自定义轨迹长度、采样精度，适配不同摄像头视野。

劣势

每帧需要sin/cos浮点运算，低端8位MCU算力不足会产生延迟；

适用场景

10万以上车型360全景环视、安卓/QNX车载HMI视觉SOC。

4.2 方案二：转角分段查表法（低成本倒车影像专用）

原理

出厂前将前轮转角离散分段（如每2°一档），预计算对应轨迹点存储Flash表格；运行时读取当前转角，查表直接输出坐标，跳过实时三角函数计算。

优势

几乎无实时浮点运算，单片机即可驱动，成本极低；

劣势

转角档位离散，方向盘小幅转动时轨迹跳跃；车型标定参数修改需要重新烧录表格；

适用场景

低端燃油车单路后视倒车影像、低成本后装导航。

4.3 方案三：高阶平滑曲线规划（自动驾驶APA自动泊车、高速领航轨迹）

阿克曼圆弧仅适用于低速恒定转角场景，自动泊车、换道需要连续变曲率平滑轨迹，行业采用两类曲线：

1. 五次多项式曲线
   约束起点/终点位置、速度、加速度连续，换道路径无顿挫，用于高速局部路径规划；
2. 回旋曲线(Clothoid)/三阶贝塞尔曲线
   曲率线性平滑过渡，衔接直行与转弯圆弧，APA泊车多段拼接轨迹核心算法。

对比阿克曼圆弧

阿克曼：单一固定曲率圆弧，仅适配恒定方向盘角度 低速倒车；

多项式/贝塞尔：可变曲率，适配方向盘持续转动、动态避障场景，计算复杂度大幅提升。

算法方案	计算开销	轨迹平滑度	适用场景
实时阿克曼几何	中（浮点三角函数）	高（均匀采样）	AVM动态倒车轨迹
转角查表法	极低（数组读取）	一般（档位跳变）	低端倒车影像
五次多项式/贝塞尔	高（方程组求解）	极高（连续曲率）	自动泊车、自动驾驶规划

五、完整仿真代码逐行解析（可直接运行出图）

import cv2
import numpy as np
import math
import os

# ===================== 车辆标定固有参数（实车标定修改此处） =====================
wheel_base = 2.7    # 轴距 m
track_width = 1.8   # 轮距 m
max_angle = math.radians(35)  # 前轮最大转角35度

def calc_wheel_trajs(steer_angle, step=0.05, max_dist=8.0):
    """
    核心函数：基于阿克曼模型生成左轮、右轮、车身中心三组世界轨迹点
    :param steer_angle: 前轮等效转角，rad，正数左转、负数右转
    :param step: 轨迹采样步长，单位m，越小曲线越平滑
    :param max_dist: 轨迹向前最大绘制距离，单位m
    :return: left_pts左轮, right_pts右轮, center_pts车身中心 世界坐标列表
    """
    half_track = track_width / 2.0
    left_pts = []
    right_pts = []
    center_pts = []

    # 分支1：直行，转角接近0，规避tan(0)除零错误
    if abs(steer_angle) < 1e-4:
        s = 0.0
        while s <= max_dist:
            left_pts.append((-half_track, s))
            right_pts.append((half_track, s))
            center_pts.append((0.0, s))
            s += step
        return left_pts, right_pts, center_pts

    # 分支2：转弯行驶，计算转弯半径
    turn_left = steer_angle > 0
    radius = abs(wheel_base / math.tan(steer_angle))
    s = 0.0
    while s <= max_dist:
        theta = s / radius  # 弧长换算圆心角 核心公式
        if turn_left:
            # 左转：圆心(-R,0)，左轮半径R-half_track，右轮R+half_track
            cx = -radius + radius * math.cos(theta)
            cy = radius * math.sin(theta)
            lx = -radius + (radius - half_track) * math.cos(theta)
            ly = (radius - half_track) * math.sin(theta)
            rx = -radius + (radius + half_track) * math.cos(theta)
            ry = (radius + half_track) * math.sin(theta)
        else:
            # 右转：圆心(R,0)，左轮半径R+half_track，右轮R-half_track
            cx = radius - radius * math.cos(theta)
            cy = radius * math.sin(theta)
            lx = radius - (radius + half_track) * math.cos(theta)
            ly = (radius + half_track) * math.sin(theta)
            rx = radius - (radius - half_track) * math.cos(theta)
            ry = (radius - half_track) * math.sin(theta)
        center_pts.append((cx, cy))
        left_pts.append((lx, ly))
        right_pts.append((rx, ry))
        s += step
    return left_pts, right_pts, center_pts

def world_to_pixel(pt, img_w, img_h, scale, bottom_margin):
    """ 世界米坐标 转换 画布像素坐标 """
    x, y = pt
    px = int(img_w / 2 + x * scale)
    py = int(img_h - bottom_margin - y * scale)
    return [px, py]

def draw_polyline(img, pts, color, thickness=2):
    """ 绘制抗锯齿轨迹折线 """
    if len(pts) > 1:
        cv2.polylines(img, [np.array(pts, dtype=np.int32)], False, color, thickness, cv2.LINE_AA)

def draw_car_trajectory():
    # 画布配置
    img_w, img_h = 800, 600
    img = np.zeros((img_h, img_w, 3), dtype=np.uint8)
    scale = 55        # 比例尺：1米=55像素
    bottom_margin = 60 # 车尾底部留白像素
    steer = math.radians(20) # 测试：左转20度，负数改为右转

    # 1.生成世界轨迹点
    left_pts, right_pts, center_pts = calc_wheel_trajs(steer)
    # 2.批量转换像素坐标
    left_pix = [world_to_pixel(p, img_w, img_h, scale, bottom_margin) for p in left_pts]
    right_pix = [world_to_pixel(p, img_w, img_h, scale, bottom_margin) for p in right_pts]
    center_pix = [world_to_pixel(p, img_w, img_h, scale, bottom_margin) for p in center_pts]

    # 3.绘制三组轨迹线 BGR颜色通道
    draw_polyline(img, center_pix, (180, 180, 180), 1) # 车身中心 灰色细线
    draw_polyline(img, left_pix, (0, 255, 0), 2)       # 左轮 绿色
    draw_polyline(img, right_pix, (0, 0, 255), 2)      # 右轮外侧安全边界 红色

    # 绘制横向距离标尺连接线
    for i in range(0, min(len(left_pix), len(right_pix)), 20):
        cv2.line(img, tuple(left_pix[i]), tuple(right_pix[i]), (80, 80, 80), 1, cv2.LINE_AA)

    # 绘制车身矩形框
    car_w = int(track_width * scale)
    car_l = int(4.5 * scale) # 车长4.5米
    rear_cx, rear_cy = img_w // 2, img_h - bottom_margin
    cv2.rectangle(img, (rear_cx - car_w // 2, rear_cy - car_l),
                  (rear_cx + car_w // 2, rear_cy), (255, 255, 255), 2)
    cv2.line(img, (rear_cx, rear_cy), (rear_cx, rear_cy - car_l), (255, 255, 0), 1, cv2.LINE_AA)

    # 后轮起点标记圆点
    cv2.circle(img, tuple(left_pix[0]), 5, (0, 255, 0), -1, cv2.LINE_AA)
    cv2.circle(img, tuple(right_pix[0]), 5, (0, 0, 255), -1, cv2.LINE_AA)

    # 保存图片到脚本同级目录
    output_file = os.path.join(os.path.dirname(__file__), "test_car_trajectory.png")
    cv2.imwrite(output_file, img)
    print(f"轨迹仿真图已保存：{output_file}")

    # 环境变量DISPLAY_IMAGE=1时弹窗预览图片
    if os.environ.get("DISPLAY_IMAGE", "0") == "1":
        cv2.imshow("Car Trajectory Simulation", img)
        cv2.waitKey(0)
        cv2.destroyAllWindows()

if __name__ == "__main__":
    draw_car_trajectory()

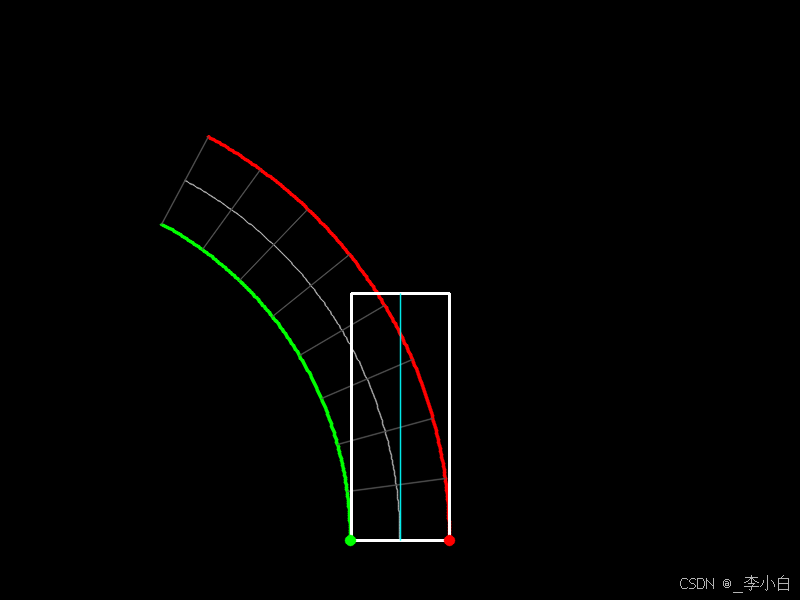

代码运行效果说明

六、实车工程常见问题与优化方案

6.1 轨迹左右不对称、偏移失真

• 根因：轴距/轮距标定参数错误；转角换算系数偏移；左右转向半径公式混用；
• 优化：实车场地标定，测量真实轴距、轮距，单独校验左转/右转分支坐标方程。

6.2 轨迹线条持续闪烁抖动

• 根因：CAN方向盘转角传感器噪声，每帧转角剧烈跳变；
• 优化：一阶低通滤波平滑转角输入，限制单帧转角最大变化量。

6.3 嵌入式设备帧率低、画面卡顿

1. 预计算三角函数表，替代实时sin/cos运算；
2. 减少采样点步长，降低每帧绘制点数量；
3. GPU离线生成轨迹纹理，图层叠加渲染，CPU仅传输坐标数据。

6.4 摄像头画面轨迹错位，不贴合地面

• 根因：缺少鱼眼畸变矫正、未做IPM逆透视变换；
• 优化：先矫正摄像头畸变，再将世界轨迹点通过透视矩阵映射到原始图像像素。

七、总结

动态倒车轨迹线核心依托阿克曼转向几何模型，通过弧长极坐标法均匀生成车轮行驶离散坐标，经坐标缩放映射、抗锯齿渲染输出辅助线条。

行业根据硬件算力、功能定位分为查表法、实时几何计算、高阶平滑曲线三类实现方案：低端后视影像采用查表法，360全景AVM使用实时阿克曼计算，自动泊车与自动驾驶采用五次多项式、贝塞尔变曲率曲线。
