一、概述
XBLW SN74HC595是一款8位串行输入/并行输出移位寄存器，内置三态输出存储寄存器，是嵌入式系统中常用的I/O扩展芯片，仅需3-4根IO即可扩展8路并行输出，广泛应用于LED控制、数码管驱动、继电器控制等场景。
本指南旨在帮助设计者正确使用SN74HC595驱动MOS管及其他器件，确保系统的稳定性与可靠性。

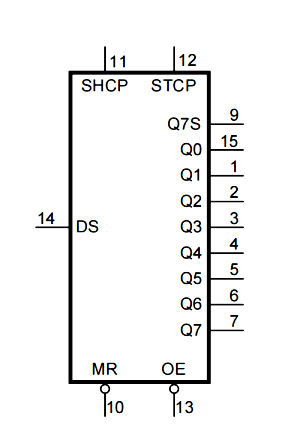

逻辑符号图

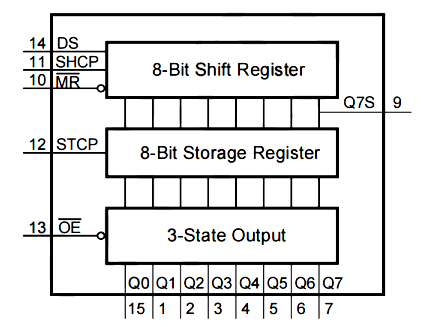

功能图
二、输出特性分析
根据数据手册：
1.输出电流能力
|--------|--------|----------------------|--------|------------|
| 参数 | 符号 | 条件 || 最大值 |
| 输入钳位电流 | IiK | VI<-0.5V or VI>VCC+0.5V || ±20mA |
| 输出钳位电流 | IoK | VO<-0.5V or VO>VCC+0.5V || ±20mA |
| 输出电流 | IO | VO=-0.5V~(VCC+0.5V) | Q7S | ±25mA |
| 输出电流 | IO | VO=-0.5V~(VCC+0.5V) | Q0~Q7 | ±35mA |
| 电源电流 | ICC | - || 70mA |
| 地电流 | IGND | - || -70mA(Min) |
>结论：SN74HC595的输出电流能力有限，建议用于驱动小信号MOS管或器件。
三、引脚说明
|-----|------|----------------------|
| 引脚号 | 符号 | 功能说明 |
| 1 | Q1 | 并行数据输出 1 |
| 2 | Q2 | 并行数据输出 2 |
| 3 | Q3 | 并行数据输出 3 |
| 4 | Q4 | 并行数据输出 4 |
| 5 | Q5 | 并行数据输出 5 |
| 6 | Q6 | 并行数据输出 6 |
| 7 | Q7 | 并行数据输出 7 |
| 8 | GND | 电源地 |
| 9 | Q7S | 串行数据输出（级联用） |
| 10 | MR | 主复位（低电平有效） |
| 11 | SHCP | 移位寄存器时钟（上升沿有效） |
| 12 | STCP | 存储寄存器时钟（上升沿有效，锁存） |
| 13 | OE | 输出使能（低电平有效，高电平时输出高阻） |
| 14 | DS | 串行数据输入 |
| 15 | Q0 | 并行数据输出0 |
| 16 | VCC | 电源正极（2V~6V） |

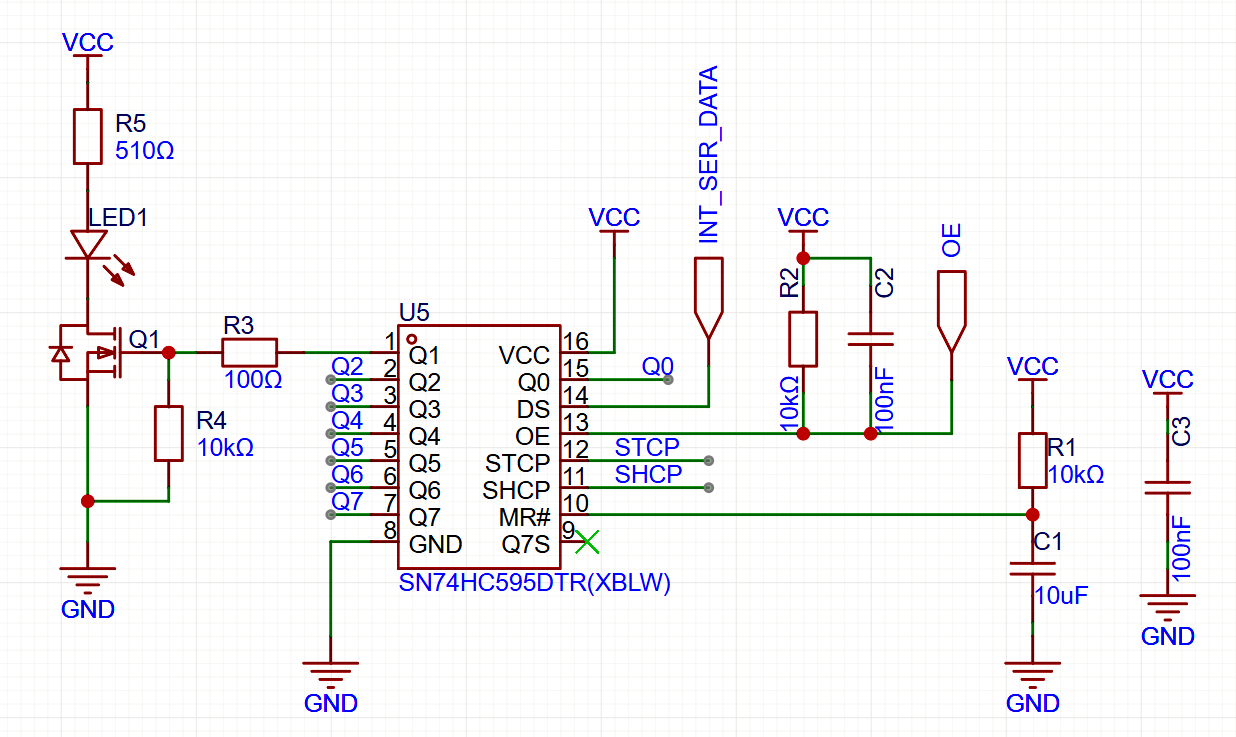

四、驱动MOS管典型应用电路
- MOS管驱动电路
这部分是电路的执行层，实现 LED 的可靠亮灭控制：
- Q1（N 沟道 MOS 管）：作为电子开关，控制 LED 通断。
漏极：接LED阴极；源极：接 GND；栅极：接SN74HC595的QB(引脚1)输出。
工作逻辑：
QB输出高电平→Q1栅极获高电压→MOS管导通→LED 阴极拉到GND→LED点亮。
QB输出低电平→Q1栅极拉低→MOS管截止→LED无电流→LED熄灭。
-
R3（100Ω 栅极电阻）：抑制MOS管开关时的栅极振荡及限流保护SN74HC595的输出引脚，避免高频干扰损坏芯片或产生EMI。
-
R4（10kΩ栅极下拉电阻）：当SN74HC595输出为高阻态（如OE禁止输出、上电未初始化）时，将栅极可靠拉到GND，确保Q1截止，防止静电/干扰导致LED 误亮。
-
电源与复位电路
- RC上电复位电路（R1+C1）：
上电瞬间，C1电压0→MR#为低电平→SN74HC595移位寄存器清零→初始状态
所有输出为低（LED熄灭）；随后 C1通过R1充电，MR#变高，芯片进入正常工作
状态，保证上电无异常。
- OE稳定电路（R2+C2）：
OE是低电平有效，需MCU输出低使能输出。图中通过R2上拉保证OE在初始化时接 入高电平禁止输出，从而保持初始化阶段的稳定。
- 电源去耦：
C3 (100nF) 起到电源去耦作用，滤除SN74HC595工作时的电源噪声，提高芯片稳定性。

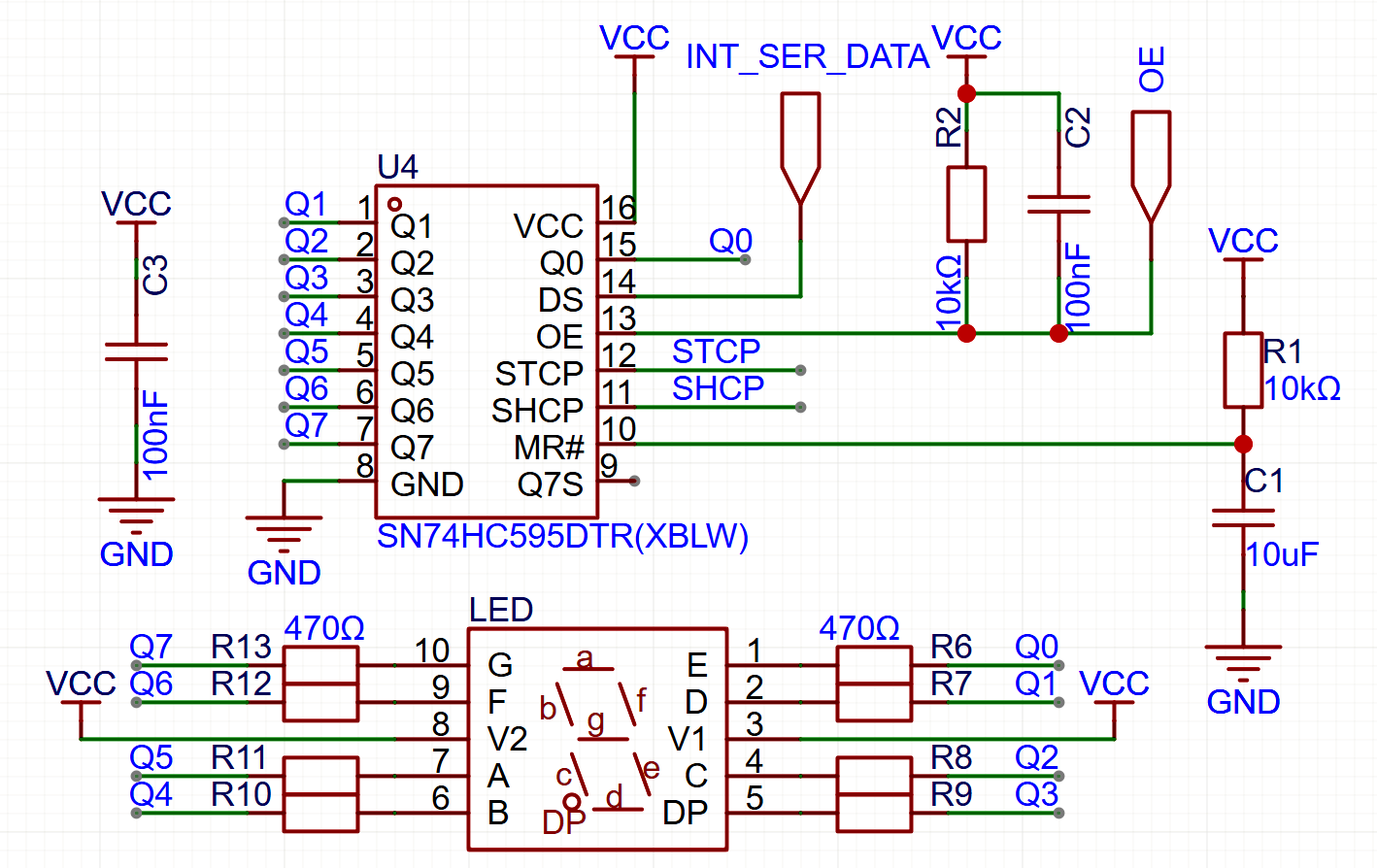

五、驱动数码管典型应用电路
- 数码管驱动电路
这部分是电路的执行层，由XBLW SN74HC595实现数码管的可靠亮灭控制：
- 采用共阳极数码管，其公共端（V1、V2，即位选）直接接VCC。段选由XBLW SN74HC595控制。
工作逻辑：单片机通过串行接口输出段码数据，经XBLW SN74HC595转换为并行输出，驱动数码管相应段极（低电平有效）。
-
R6~R13为限流电阻，阻值为470Ω，若数码管正向压降为VF=2V，VCC=5V，那么I=（VCC-VF）/R，即输入XBLW SN74HC595的电流约为6.38mA，低于最大输入灌电流。建议每个段选分别接限流电阻，防止亮度不均匀问题。
-
电源与复位电路
- RC上电复位电路（R1+C1）：
上电瞬间，C1电压为0→MR#为低电平→SN74HC595移位寄存器清零→初始状态
所有输出为低（LED熄灭）；随后C1通过R1充电，MR#变高，芯片进入正常工作
状态，保证上电无异常。
- OE稳定电路（R2+C2）：
OE是低电平有效，需MCU输出低使能输出。图中通过R2上拉保证OE在初始化时接
入高电平禁止输出，从而保持初始化阶段的稳定。
- 电源去耦：
C3 (100nF) 起到电源去耦作用，滤除SN74HC595工作时的电源噪声，提高芯片稳定性。
六、布局与电源建议
-XBLW SN74HC595与被驱动器件尽量靠近，减少走线电感
-为XBLW SN74HC595提供100nF去耦电容靠近VCC引脚
-大功率MOS管需单独提供电源地，避免通过SN74HC595地回路
七、总结
XBLW SN74HC595凭借仅占3个I/O口即可扩展8路并行输出、支持级联、成本低等优势，在数码管显示、LED点阵、按键扫描等场景中应用广泛。在资源受限的嵌入式系统、教学实践及低成本控制领域有长期前景，是经典的I/O扩展方案。
