产品概述

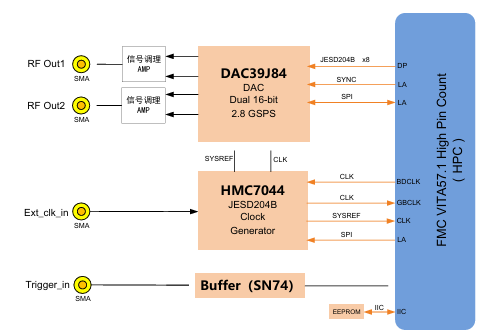

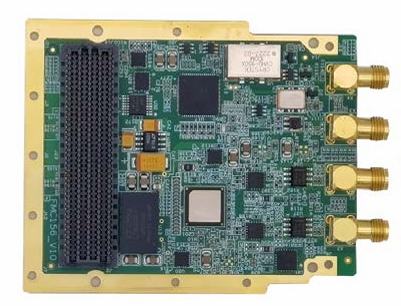

FMC156D是一款基于VITA57.1 标准规范，实现2 路插值到 2.8GSPS最大采样率16 位分辨率直流耦合DAC 播放子卡模块。该 模块遵循VITA57.1 标准，可直接与FPGA 载卡配合使用，板卡DAC 器件采用TI 公司的DAC39J84 芯片，该芯片提供4个模拟输出，并 且来自两个内部数字路径的数据可经路由复用器被路由至这四个 DAC 输出的任意两个输出。
该板卡支持本地采样参考时钟，支持外采样参考时钟和外部采样 时钟三种模式，可通过软件灵活的配置。该板卡支持外部LVTTL 电平 触发。
该板卡主要面向雷达、宽频带通信、毫米波通信、自动测试设备 等应用。
技术指标
DAC性能指标
- 通道数：2通道
- 最大采样率2.8GSPS（插值模式）
- 采集分辨率：16bits
- 输出功率：最大功率不低于0dbm，可调
- 模拟输出最大瞬时带宽：500MHz
- 耦合方式：直流耦合（DC~500MHz）
- DAC最大输出数据率：1.25GSPS
- 数据位宽：8 JESD204B Lane
- 接口类型：SMA射频接口
- 无杂散动态范围：SFDR=79dBc@fdac=2.5G\Fout=20MHz
- 可选1x~16x插值
时钟分配
- 支持本地采样参考时钟
- 外输入采样参考时钟：100MHz，-2~10dBm@50Ω，SMA
- 支持外输入VCO时钟
其它功能
- 支持外触发（3.3V）或内触发，触发电平+3.3V
- 板载状态指示灯
物理电气与环境特征
- 板卡尺寸：84.1 x 69mm
- 典型功耗：5W
- 散热方式：自然风冷散热
- 工作温度：-40°~﹢85°C
- 存储温度：-55°~﹢125°C
- 工作湿度：5%~95%，非凝结
软件支持
可选集成板级软件开发包（BSP）
- 支持Xilinx开发板，如VC707\VC709
- 支持Kintex UltraScale等
可根据客户需求提供定制化算法与系统集成
应用范围
- 蜂窝基站、分集传输、宽频带通信
- 直接数字合成（DDS）仪器
- 毫米波/微波回程、自动测试设备
