AURIX TC3xx Application Reset 与 System Reset 差异技术说明
1. 概述
在 AURIX TC3xx 中，Application Reset（应用复位） 与 System Reset（系统复位） 是 SCU 管理的两种不同深度的复位动作。它们不是两个独立的硬件按钮，而是由：
- 复位源（谁触发：SW / SMU / ESR / STM / PORST ...）
- 复位类型配置 （
SCU_RSTCON中该源对应的 2 bit）
共同决定的。
| 概念 | 含义 |
|---|---|
| 复位源 | 触发事件，记录在 SCU_RSTSTAT（如 SW=1 表示软件复位） |
| 复位类型 | 实际执行的复位深度，由 SCU_RSTCON 中对应域配置 |
常见误区 ：看到 RSTSTAT.SW=1 就认为是 Application Reset。
正确理解 ：SW=1 只说明「上次是软件触发的」；究竟是 Application 还是 System Reset，要看 RSTCON.SW[9:8] 在触发时刻的配置,SW9:8为1时为System Reset,为2时为Application Reset。
2. AURIX 复位层次
TC3xx 复位由浅到深大致分为：
| 层次 | 名称 | 典型触发 | 复位深度 |
|---|---|---|---|
| 最浅 | Application Reset | UDS 1101、Mcu_PerformReset（SW=10） |
CPU + 大部分外设重启；部分 SCU/内存状态可保留 |
| 中等 | System Reset | 看门狗/SMU 超时（SMU=01）、错误配置的 SW 复位 | 比 Application 更深；RSTCON 等回到默认 |
| 较深 | Warm PORST | 外部 PORST 引脚（非冷启动组合） | 电源相关复位 |
| 最深 | Cold PORST | 上电 / 冷启动组合 | 最彻底；LBIST、Standby 等路径相关 |
图 2：复位层次示意
#mermaid-svg-IOC252tHGt9Yyo6O{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-IOC252tHGt9Yyo6O .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-IOC252tHGt9Yyo6O .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-IOC252tHGt9Yyo6O .error-icon{fill:#552222;}#mermaid-svg-IOC252tHGt9Yyo6O .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-IOC252tHGt9Yyo6O .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-IOC252tHGt9Yyo6O .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-IOC252tHGt9Yyo6O .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-IOC252tHGt9Yyo6O .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-IOC252tHGt9Yyo6O .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-IOC252tHGt9Yyo6O .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-IOC252tHGt9Yyo6O .marker{fill:#333333;stroke:#333333;}#mermaid-svg-IOC252tHGt9Yyo6O .marker.cross{stroke:#333333;}#mermaid-svg-IOC252tHGt9Yyo6O svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-IOC252tHGt9Yyo6O p{margin:0;}#mermaid-svg-IOC252tHGt9Yyo6O .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-IOC252tHGt9Yyo6O .cluster-label text{fill:#333;}#mermaid-svg-IOC252tHGt9Yyo6O .cluster-label span{color:#333;}#mermaid-svg-IOC252tHGt9Yyo6O .cluster-label span p{background-color:transparent;}#mermaid-svg-IOC252tHGt9Yyo6O .label text,#mermaid-svg-IOC252tHGt9Yyo6O span{fill:#333;color:#333;}#mermaid-svg-IOC252tHGt9Yyo6O .node rect,#mermaid-svg-IOC252tHGt9Yyo6O .node circle,#mermaid-svg-IOC252tHGt9Yyo6O .node ellipse,#mermaid-svg-IOC252tHGt9Yyo6O .node polygon,#mermaid-svg-IOC252tHGt9Yyo6O .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-IOC252tHGt9Yyo6O .rough-node .label text,#mermaid-svg-IOC252tHGt9Yyo6O .node .label text,#mermaid-svg-IOC252tHGt9Yyo6O .image-shape .label,#mermaid-svg-IOC252tHGt9Yyo6O .icon-shape .label{text-anchor:middle;}#mermaid-svg-IOC252tHGt9Yyo6O .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-IOC252tHGt9Yyo6O .rough-node .label,#mermaid-svg-IOC252tHGt9Yyo6O .node .label,#mermaid-svg-IOC252tHGt9Yyo6O .image-shape .label,#mermaid-svg-IOC252tHGt9Yyo6O .icon-shape .label{text-align:center;}#mermaid-svg-IOC252tHGt9Yyo6O .node.clickable{cursor:pointer;}#mermaid-svg-IOC252tHGt9Yyo6O .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-IOC252tHGt9Yyo6O .arrowheadPath{fill:#333333;}#mermaid-svg-IOC252tHGt9Yyo6O .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-IOC252tHGt9Yyo6O .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-IOC252tHGt9Yyo6O .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-IOC252tHGt9Yyo6O .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-IOC252tHGt9Yyo6O .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-IOC252tHGt9Yyo6O .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-IOC252tHGt9Yyo6O .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-IOC252tHGt9Yyo6O .cluster text{fill:#333;}#mermaid-svg-IOC252tHGt9Yyo6O .cluster span{color:#333;}#mermaid-svg-IOC252tHGt9Yyo6O div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-IOC252tHGt9Yyo6O .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-IOC252tHGt9Yyo6O rect.text{fill:none;stroke-width:0;}#mermaid-svg-IOC252tHGt9Yyo6O .icon-shape,#mermaid-svg-IOC252tHGt9Yyo6O .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-IOC252tHGt9Yyo6O .icon-shape p,#mermaid-svg-IOC252tHGt9Yyo6O .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-IOC252tHGt9Yyo6O .icon-shape .label rect,#mermaid-svg-IOC252tHGt9Yyo6O .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-IOC252tHGt9Yyo6O .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-IOC252tHGt9Yyo6O .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-IOC252tHGt9Yyo6O :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 复位深度（由浅到深）
Application Reset
应用软重启
System Reset
系统级复位
Warm PORST
Cold PORST
冷启动
典型: 1101, Mcu_PerformReset
RSTCON.SW=10
典型: Wdg/SMU 超时
RSTCON.SMU=01
典型: 上电
FwCheck Cold PORST 路径

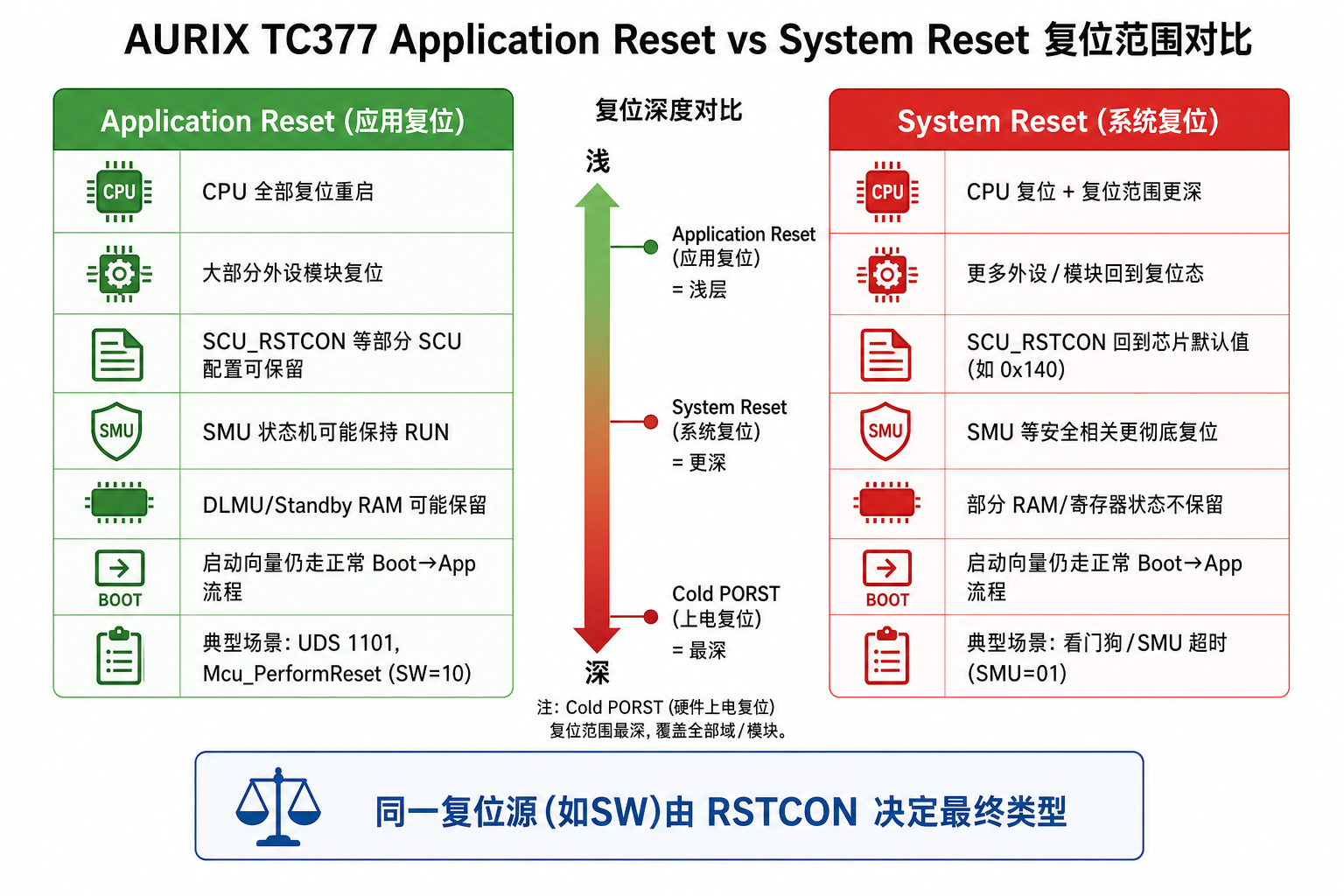

图 1：复位范围对比
3. 硬件机制：三个关键寄存器
| 寄存器 | 地址 | 作用 |
|---|---|---|
SCU_RSTCON |
0xF0036058 |
配置各复位源对应的复位类型（Application / System） |
SCU_SWRSTCON |
0xF0036060 |
发起 软件复位（SWRSTREQ=1，即 Mcu_PerformReset） |
SCU_RSTSTAT |
0xF0036050 |
记录上次复位触发源（只读，需 CLRC 清除） |
3.1 SCU_RSTCON 位域
| 域 | 位 | 本工程典型值 | 含义 |
|---|---|---|---|
| ESR0/ESR1 | 1:0/3:2 | 配置于 Mcu | 外部复位脚触发时的类型 |
| SMU | 7:6 | APP: 01 |
SMU/看门狗触发 → System Reset |
| SW | 9:8 | APP/Boot: 10 |
软件复位 → Application Reset |
| STM0/1/2 | 11:10... | 配置于 Mcu | 定时器比较匹配触发时的类型 |
3.2 SCU_RSTSTAT 常见触发源
| 位 | 名称 | 含义 |
|---|---|---|
| bit0 | ESR0 | 外部复位请求 0 |
| bit3 | SMU | SMU 触发 |
| bit4 | SW | 软件复位 （Mcu_PerformReset） |
| bit5--7 | STM0/1/2 | 定时器比较匹配 |
| bit16 | PORST | 电源复位 |
| bit26/27 | HSMS/HSMA | HSM System / Application Reset |
图 3：三寄存器协作
#mermaid-svg-oJlkmVTPn5dyKLsB{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-oJlkmVTPn5dyKLsB .error-icon{fill:#552222;}#mermaid-svg-oJlkmVTPn5dyKLsB .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-oJlkmVTPn5dyKLsB .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-oJlkmVTPn5dyKLsB .marker{fill:#333333;stroke:#333333;}#mermaid-svg-oJlkmVTPn5dyKLsB .marker.cross{stroke:#333333;}#mermaid-svg-oJlkmVTPn5dyKLsB svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-oJlkmVTPn5dyKLsB p{margin:0;}#mermaid-svg-oJlkmVTPn5dyKLsB .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-oJlkmVTPn5dyKLsB .cluster-label text{fill:#333;}#mermaid-svg-oJlkmVTPn5dyKLsB .cluster-label span{color:#333;}#mermaid-svg-oJlkmVTPn5dyKLsB .cluster-label span p{background-color:transparent;}#mermaid-svg-oJlkmVTPn5dyKLsB .label text,#mermaid-svg-oJlkmVTPn5dyKLsB span{fill:#333;color:#333;}#mermaid-svg-oJlkmVTPn5dyKLsB .node rect,#mermaid-svg-oJlkmVTPn5dyKLsB .node circle,#mermaid-svg-oJlkmVTPn5dyKLsB .node ellipse,#mermaid-svg-oJlkmVTPn5dyKLsB .node polygon,#mermaid-svg-oJlkmVTPn5dyKLsB .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-oJlkmVTPn5dyKLsB .rough-node .label text,#mermaid-svg-oJlkmVTPn5dyKLsB .node .label text,#mermaid-svg-oJlkmVTPn5dyKLsB .image-shape .label,#mermaid-svg-oJlkmVTPn5dyKLsB .icon-shape .label{text-anchor:middle;}#mermaid-svg-oJlkmVTPn5dyKLsB .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-oJlkmVTPn5dyKLsB .rough-node .label,#mermaid-svg-oJlkmVTPn5dyKLsB .node .label,#mermaid-svg-oJlkmVTPn5dyKLsB .image-shape .label,#mermaid-svg-oJlkmVTPn5dyKLsB .icon-shape .label{text-align:center;}#mermaid-svg-oJlkmVTPn5dyKLsB .node.clickable{cursor:pointer;}#mermaid-svg-oJlkmVTPn5dyKLsB .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-oJlkmVTPn5dyKLsB .arrowheadPath{fill:#333333;}#mermaid-svg-oJlkmVTPn5dyKLsB .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-oJlkmVTPn5dyKLsB .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-oJlkmVTPn5dyKLsB .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-oJlkmVTPn5dyKLsB .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-oJlkmVTPn5dyKLsB .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-oJlkmVTPn5dyKLsB .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-oJlkmVTPn5dyKLsB .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-oJlkmVTPn5dyKLsB .cluster text{fill:#333;}#mermaid-svg-oJlkmVTPn5dyKLsB .cluster span{color:#333;}#mermaid-svg-oJlkmVTPn5dyKLsB div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-oJlkmVTPn5dyKLsB .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-oJlkmVTPn5dyKLsB rect.text{fill:none;stroke-width:0;}#mermaid-svg-oJlkmVTPn5dyKLsB .icon-shape,#mermaid-svg-oJlkmVTPn5dyKLsB .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-oJlkmVTPn5dyKLsB .icon-shape p,#mermaid-svg-oJlkmVTPn5dyKLsB .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-oJlkmVTPn5dyKLsB .icon-shape .label rect,#mermaid-svg-oJlkmVTPn5dyKLsB .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-oJlkmVTPn5dyKLsB .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-oJlkmVTPn5dyKLsB .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-oJlkmVTPn5dyKLsB :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 复位后（记录）
硬件执行
复位触发
复位前（配置）
SCU_RSTCON
SW=10 / SMU=01 ...
SWRSTREQ=1
1101 / Mcu_PerformReset
SMU / Wdg 超时
Application Reset
System Reset
SCU_RSTSTAT
SW=1 / SMU=1 ...
4. 核心差异对照表
4.1 硬件行为
| 对比项 | Application Reset | System Reset |
|---|---|---|
| 复位深度 | 较浅：应用级软重启 | 较深：系统级复位 |
| CPU | 全部 TriCore 复位重启 | 全部 TriCore 复位重启 |
| 外设 | 大部分外设模块复位 | 更多模块/子系统回到复位态 |
SCU_RSTCON |
通常保留触发前的配置 | 回到芯片复位默认值 （如 0x140） |
| SMU 状态机 | 可能保持 RUN（未回到 START） | 更可能复位到 START 或不同初始态 |
| Standby RAM / DLMU | 配置允许时可保留 | 保留性更差 / 行为更保守 |
| 启动流程 | 仍从复位向量启动；有 Boot 时经 Boot→App | 同左，但寄存器/外设初始态不同 |
| 典型场景 | UDS 1101、正常 ECU Reset、应用主动重启 | 看门狗超时、SMU 安全复位、严重故障恢复 |
4.2 复位后的寄存器差异

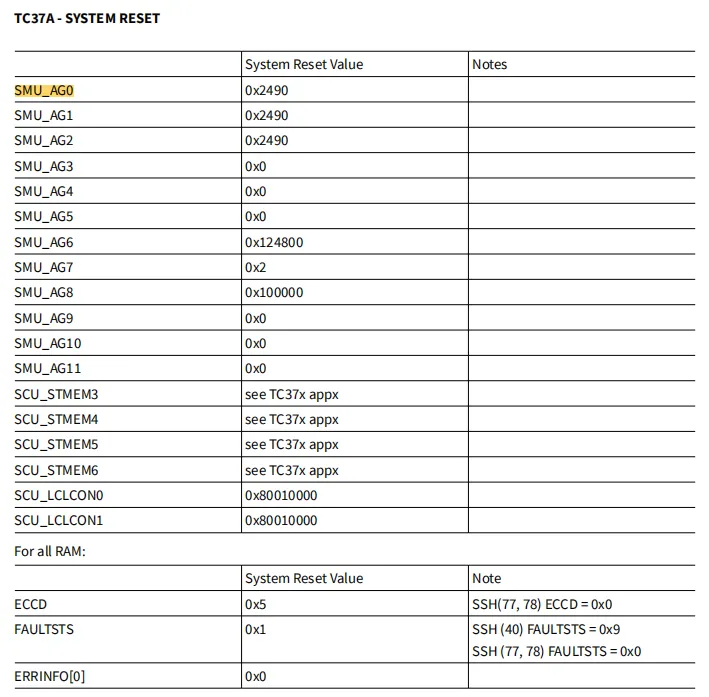

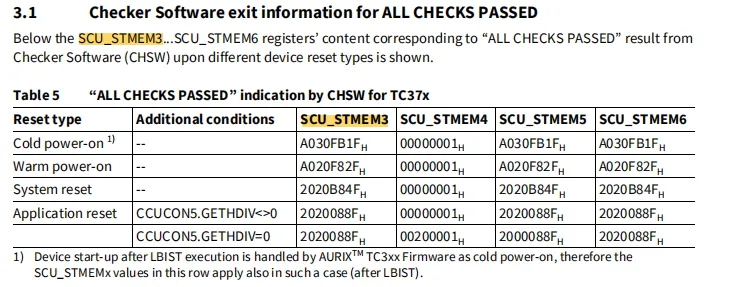

不同的复位源，对应的SMU_AG0-11中的值可能不一样，SCU_STMEM3-6值可能不一样，在做Fwcheck时需要考虑 。以System Reset为例，参考如下:
5. 总结
| 维度 | Application Reset | System Reset |
|---|---|---|
| 本质 | 应用级软重启，较浅 | 系统级复位，较深 |
| 配置 | RSTCON.xxx = 10 |
RSTCON.xxx = 01 |
| 1101 | 应使用 | 不应在 SW 域配置 |
| Wdg/SMU | 一般不选用 | 应使用 |
| RSTCON 保留 | Application Reset 后多保留 | 常回默认值 |
一句话 ：Application Reset 与 System Reset 的区别不在于「谁触发」，而在于 SCU_RSTCON 对该触发源的配置 ；同一 SW 源可产生两种不同深度的复位，本工程 1101 应走 Application Reset，看门狗应走 System Reset，二者通过 RSTCON 不同域分别配置。
