我们知道业内普遍认为噪声系数理论极限为3dB，但在我们SOA噪声系数的实际测试过程中，经常会碰到噪声系数会小于3dB情况（通常是高偏的SOA），也因此经常受到客户"数据造假"或"测试方法不正确"的质疑。
本文从国际标准底层原理、保偏 SOA 器件特性、我司实操测试规范、实测案例等几个方面，就高偏的SOA的噪声系数的测试进行分析和探讨，期待读者的指正。
一、国标中，使用偏正消除法(PN)测试NF时为什么要加3dB修正？
依据 IEC 61290-3-1、国标 GB/T 16850.3，偏振消除法（PN）核心原理一句话：
所有普通光放大器内部自发辐射 ASE 是随机偏振，TE、TM 两路噪声功率均等；测试光路中偏振器会滤除与信号正交的一路偏振，OSA 只能采集一半 ASE 功率，因此计算公式强制增加 3dB 补偿，还原器件真实总 ASE 噪声水平。
IEC 61290-3-1原文节选如下图：

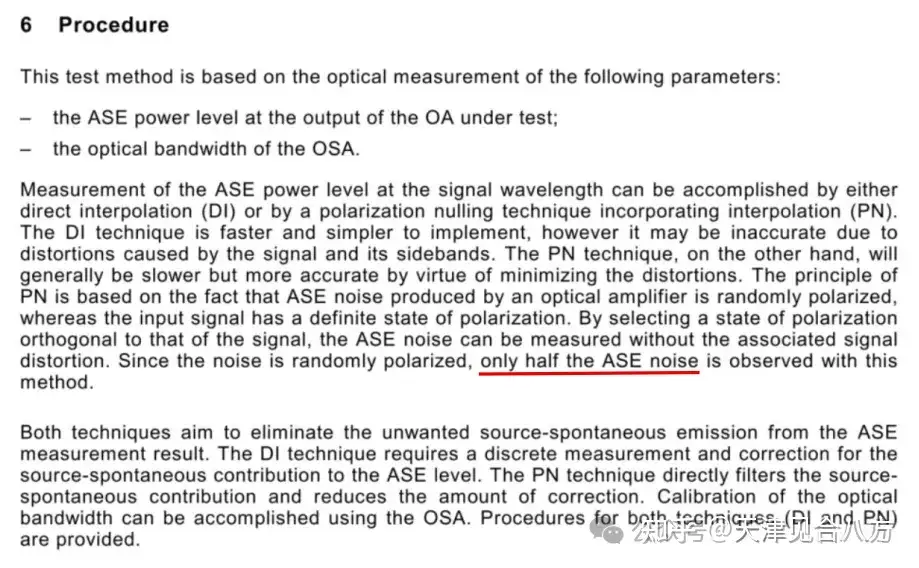

图1 国际标准中，对PN法测试中噪声偏振特性的描述
图中红色标注部分，标准认为噪声是随机偏振的，因此使用偏振消除法测试，只采集到了一半的ASE噪声。

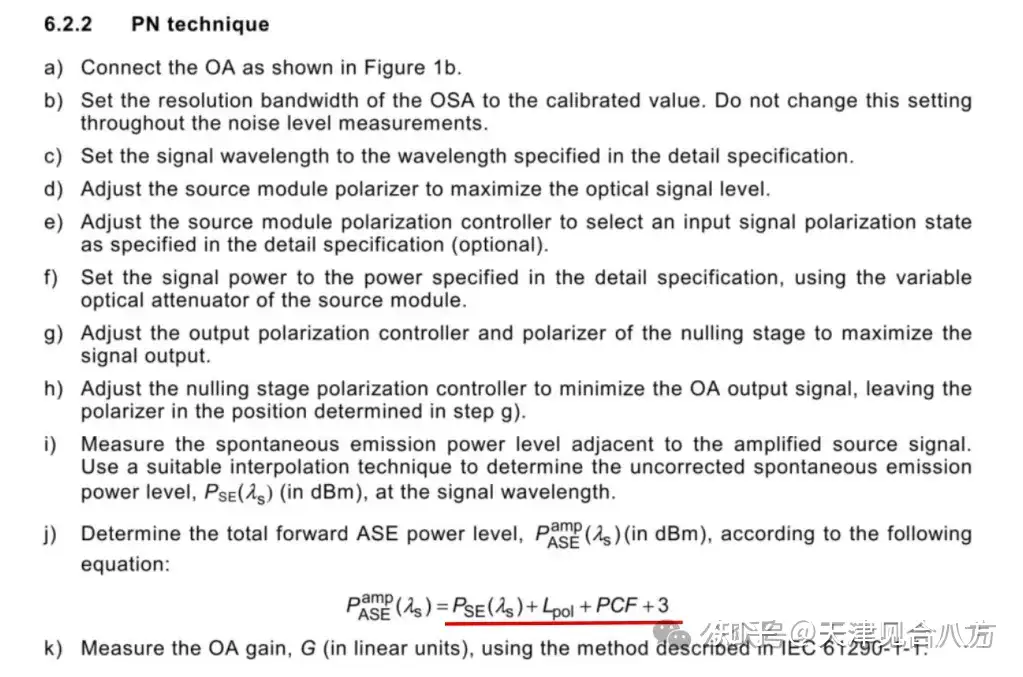

图2 国际标准汇总 PN法测试步骤，即计算公式
标准在偏振消除法测试步骤中给出完整 ASE 计算公式：
PASE(total)=Pmeas+Lpol+PCF+3
- PASE(total)：是修正后的ASE总光功率，单位为dBm；
- Pmeas：是使用光谱仪测量的ASE噪声，单位为dBm；
- Lpol：测试中使用的偏振消除单元的插入损耗，单位为dB；
- PCF：光谱仪的功率修正因子，是光功率计和光谱仪测的的光功率差值；
- 3：因为偏振消除法只测得了一个偏振方向的ASE噪声，计算公式强制增加 3dB ，还原器件真实总 ASE 噪声水平；
但公式里的 +3dB 有明确物理前提：被测光放大器 TE、TM 偏振均可获得近似增益，输出包含等量双偏振 ASE 噪声，3dB 补偿，用来弥补偏振片滤除的另一半随机偏振 ASE。
普通 EDFA / 非保偏 SOA 场景，可完全匹配标准前提：
-
对偏振无关SOA，TE、TM 增益差＜1dB，两路 ASE 功率对半分；
-
PN 测试时正交偏振 ASE 被偏振器挡住，OSA 读数只有真实噪声一半；
-
不加 3dB 修正，计算出的 NF 会整体偏小 3dB，指标严重虚优；
-
行业统一共识：非保偏器件 PN 测试，必须 + 3dB 偏振修正。
二、对PM-SOA使用PN法测试NF时，是否根据标准使用 3dB 修正？
SOA按偏振通常分为两大类：
-
偏振无关 SOA，简写为PI-SOA，其TE和TM模的增益差（又称为偏振相关增益PDG）通常很小，一般认为<2dB的为偏振无关SOA.
-
偏振相关 SOA，也叫单偏或高偏SOA，简写为PM-SOA，其PDG较大，PER(偏振向光比)也较大。
PM-SOA 与普通放大器ASE偏振噪声本质区别：
-
自发辐射本源依旧随机，但高偏SOA的芯片不对称波导对 TM 模巨大损耗，TM 偏振几乎得不到放大；
-
成品 PM-SOA 输出消光比 PER≥18dB，TM 偏振 ASE 功率仅为主偏振 TE 的 1% 不到，工程上可近似认为不存在；
-
器件输出天然只有单偏振 ASE，不存在标准规定的前提两路均等随机偏振噪声。
-
部分高偏器件内部输出光口还集成有偏振隔离器，进一步提高了PER，输出TM 偏振ASE 功率远小于 TE 偏振的 ASE功率，可忽略。
通俗说：普通放大器是自带正交的TE和TM噪声，偏振片挡走一半，需要补 3dB；保偏 SOA 出厂就只有TE的ASE噪声，偏振片挡无可挡，理论上不需要人为补一份不存在的噪声。因此我们认为，不应按照传统放大器的测试要求增加3dB修正。
三、我司实操规范
基于以上分析，我们认为：
1、对普通放大器（如常规EDFA,以及偏振相关的SOA）有正交的TE和TM噪声，偏振片挡走一半，需要补 3dB。
2、对高偏光放大器，如PM-SOA，只有TE的ASE噪声，不应增加3dB修正。如果+ 3dB 等于凭空捏造一倍不存在的 TM 噪声，人为抬高 NF，无法真实反映芯片本征噪声水平。但对外给客户提供数据时，为避免数据争议和确保测试方法符合标准，应加3dB修正。
对PM-SOA的噪声系数测试，我司采用对内和对外两套标准分开执行。
- 内部研发、芯片机理摸底（只看器件真实本征噪声）
对PM-SOA，使用 PN 偏振消除法测试噪声系数，不叠加 3dB 偏振修正，直接采用 OSA 原始计算 NF。
适用局限：仅内部研发参考，不能用于客户交付、出厂检验、第三方认证报告，不符合国际标准统一计算规范。
目的：精准评估芯片内部噪声、优化量子阱与波导结构，不受系统双偏振修正干扰。
- 出厂报告、客户交付、第三方检测、项目验收（合规优先）
对PM-SOA，严格遵循 IEC 61290-3-1 完整计算流程，叠加 Lpol、PCF、+3dB 偏振修正后出具 NF 指标；
适用场景：出厂质检、客户交付文件、第三方权威检测、项目验收报告
目的：统一行业评价基准，匹配实际通信系统随机偏振使用场景，避免数据争议，满足客户指标要求。
- 客户沟通
向客户展示两组数据：原始单偏振测试值（器件真实性能）、标准修正后系统等效 NF（整机验收指标），同时说明 3dB 修正的标准来源与物理意义，消除客户 "器件突破量子极限" 的顾虑。
四、实测实例
下面展示我司一款高功率高偏1550nm SOA的噪声系数测试实例：
- 待测样品
型号：JSA-BT525G35-PM
规格：1550nm-25dBm-35dB-PM,
产品描述： 1550nm,最大输出光功率25dBm，小信号增益35dB，保偏蝶形SOA。
- 测试拓扑
图3 国标中偏振消除法噪声系数测试拓扑 (Source: IEC 61290-3-1:2003 Figure 1)
但由于我司保偏SOA内部集成了偏振隔离器，其与偏振消除单元功能相同，因此我们采用了下面的简化拓扑进行了测试。
图4 我司简化的偏振消除法噪声系数测试拓扑
经对比实验，分别采用国标规定的测试拓扑，和我司针对PM-SOA简化的测试拓扑，测试结果完全相同。采用此拓扑，可省去Lpol偏振消除单元插损的测试步骤。
- 测试条件
我们使用OSA 测试了在输入1550nm光，工作电流分别在500mA, 600mA, 700mA, 800mA, 900mA, 1000mA时，输入光功率分别-24.87dBm, -19.88dBm, -14.85dBm, - 9.84dBm, -4.82dBm, -2dBm时的NF。
- 测试结果

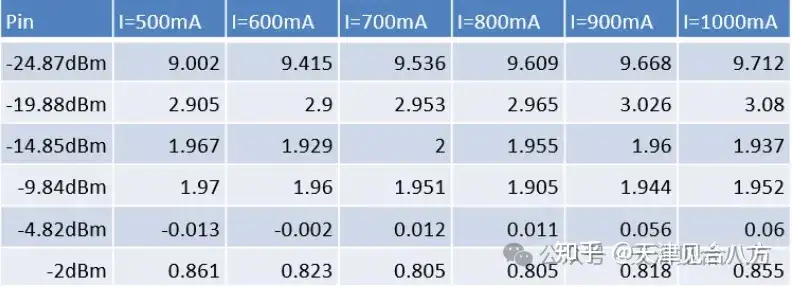

表1 OSA获得的NF数据（OSA已计算了PCF）
可以看到表1中大部分结果小于3dB，这是PM-SOA实际的噪声系数。（部分数据<0，应是测试误差，可忽略）

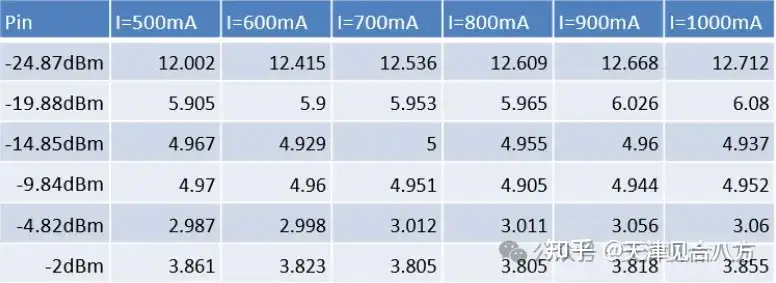

表2 按照IEC国标增加了3dB 修正的NF数据
表2 是我们根据IEC标准，人为增加了3dB修正，以与现行标准统一及合规，并避免数据争议。可以看到加上了3dB的修正后，在输入光功率-20dBm~0dBm之间时，噪声系数仍能小于6dB。
图5 NF与Pin的关系
图5 展示了噪声系数NF与输入光功率Pin，以及SOA偏置电流I的关系。可以看到在输入光功率-5dBm左右时噪声系数最小，这是与理论相符的。SOA在无输入光时，有基础ASE噪声，当输入光功率逐渐加大，信号光激发更多的载流子翻转，ASE自发辐射光减弱，NF逐渐降低，随着信号光的继续加大，达到饱和，信号光输出光功率保持不变，ASE自发辐射光逐渐增强，NF逐渐增大。

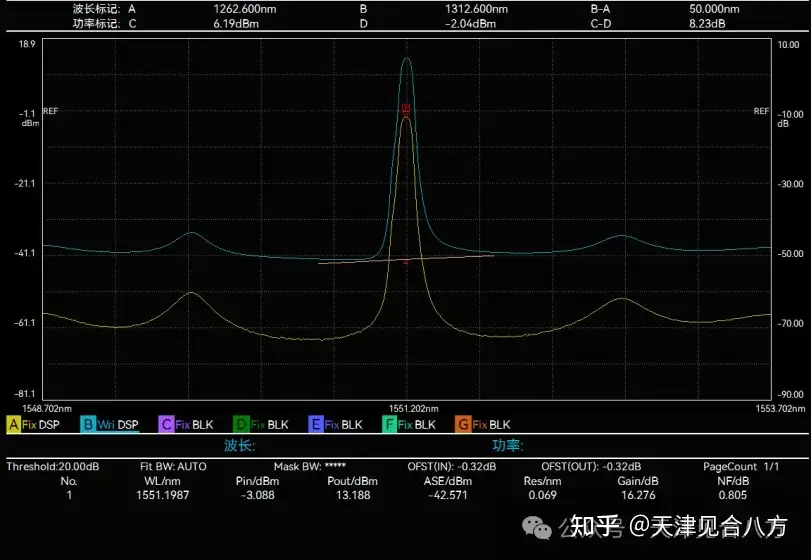

图六 一个光谱仪测试NF实例
（PM-SOA，偏振消除法，输入光功率-2dBm, SOA工作电流700mA，）
如图六所示，图中是在输入光功率-2dBm，SOA工作电流为700mA，对我司JSA-BT525G35-PM型号的SOA，使用前面偏振消除法进行噪声系数测试时的光谱仪输出结果。图中黄色线为输入光谱，青色线为输出光谱，图下部为光谱仪采集和分析的数据，使用这些数据带入国标中公式（加上了3dB修正），可以得到3.805dB的数值。
因此，使用OSA和PN法测试NF，OSA给出的真实NF是0.805dB，为避免数据争议，并确标测试规范合规，对外报告中按照国际标准增加3dB，为3.805dB。
