摘要：装配式桥梁作为绿色建造的重要载体，其施工过程的绿色度评价是衡量可持续发展水平的关键依据。本文提出一种融合结构方程模型（SEM）与云物元理论的绿色度综合评价方法，利用SEM确权、云模型处理模糊性与随机性、物元模型实现多维映射，并通过MATLAB进行完整的算法实现与可视化。最终在案例桥梁中给出四星级的总体绿色度评价结论。
1 研究背景
近年来，装配式桥梁凭借施工周期短、现场湿作业少、构件质量可控等优势，在交通基础设施建设中应用日益广泛。然而，当前对装配式桥梁施工绿色度的评价仍存在两大痛点：
- 权重确定主观性强------传统层次分析法（AHP）依赖专家经验判断，难以客观反映指标间的内在结构关系；
- 评价信息模糊性处理不足------施工绿色度涉及大量定性与定量混合指标，传统方法对评价过程中的模糊性和随机性缺乏有效刻画。
针对上述问题，本文引入 SEM-云物元耦合模型，以结构方程模型（Structural Equation Modeling, SEM）从数据中挖掘指标权重，以云模型处理评价等级边界的不确定性，以物元理论构建"事物-特征-量值"的多维评价框架，最终实现对装配式桥梁施工绿色度的科学量化评估。
2 主要功能
本模型的算法代码（MATLAB）实现以下核心功能：
| 功能模块 | 说明 |
|---|---|
| 云模型生成 | 基于等级标准区间，自动计算各等级云模型的数字特征（期望Ex、熵En、超熵He） |
| 关联度计算 | 利用蒙特卡洛仿真（2000次），计算各指标对各评价等级的隶属关联度 |
| 逐层加权合成 | 采用SEM确定的权重体系，底层指标→维度→总体逐层加权合成综合关联度 |
| 等级判定 | 基于最大关联度原则，判定各维度及总体的绿色度评价等级 |
| 可视化分析 | 输出云模型曲线图、评价结果柱状图、权重分布饼图等专业可视化图表 |
3 算法步骤与技术路线

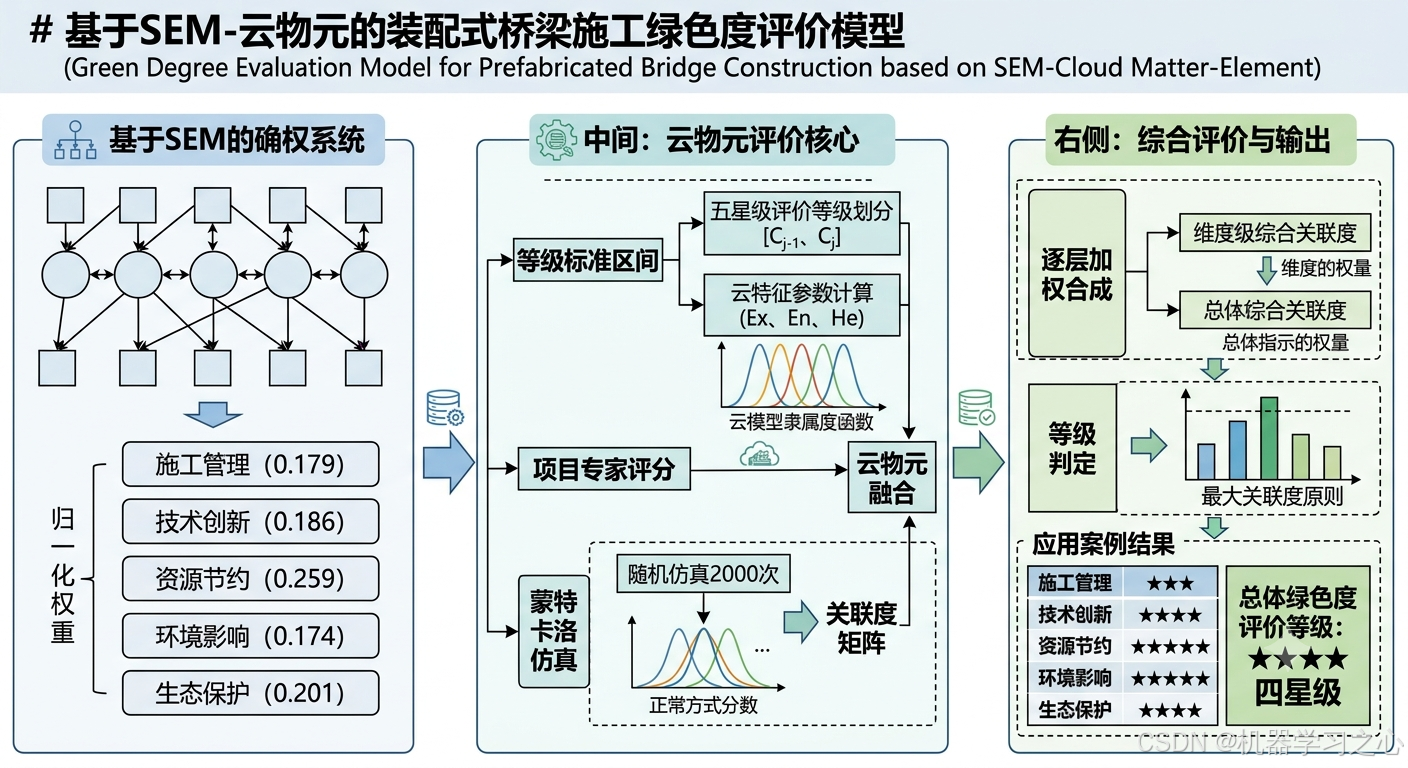

3.1 总体技术路线
text
SEM权重体系 → 云物元评价模型 → 蒙特卡洛仿真 → 关联度矩阵 → 综合评价等级
│ │ │ │ │
维度权重+指标权重 构建等级标准云 随机仿真2000次 加权合成 最大关联度原则3.2 算法步骤详解
Step 1：数据准备与参数设定

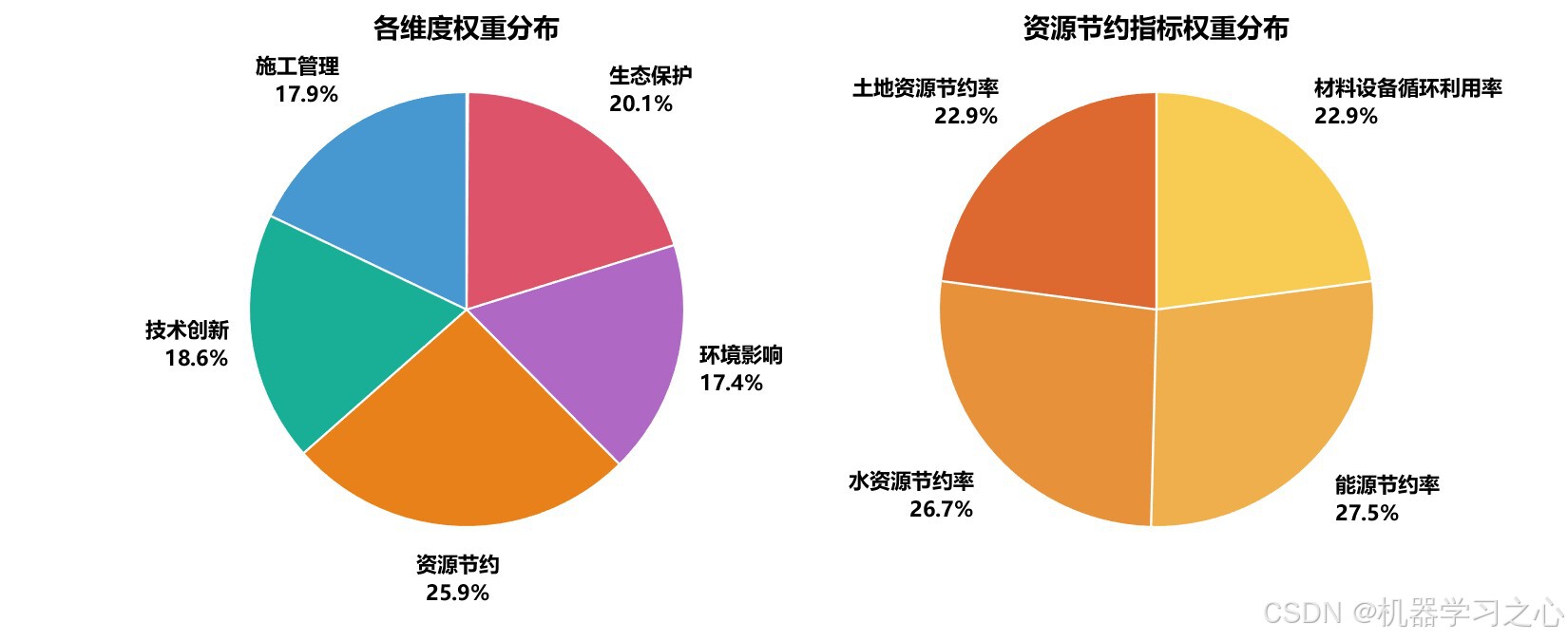

从论文研究结论中获取SEM路径系数归一化后的权重体系，包括5个维度的权重向量（施工管理0.179、技术创新0.186、资源节约0.259、环境影响0.174、生态保护0.201）及各维度下属指标的权重向量。同时读取案例项目的专家评分值（定量指标为归一化比例值，定性指标为百分制评分）。
Step 2：构建云物元模型
将评价等级分为五级（一星级至五星级），根据各指标的各等级界限区间，生成对应等级的云模型数字特征------期望Ex（区间中点）、熵En（区间宽度/6）、超熵He（控制云滴离散度，取0.005）。
Step 3：计算关联度矩阵
对每一指标的各等级云模型，通过生成正态随机数En' ~ N(En, He²)模拟云滴分布，利用隶属度函数计算评分值x对每个等级的关联度，取2000次仿真的均值并进行归一化，得到各指标的关联度向量。
Step 4：逐层加权合成
先将各指标关联度向量用指标权重加权求和得到维度级综合关联度，再将维度级综合关联度用维度权重加权求和得到总体绿色度综合关联度。
Step 5：等级判定与可视化
以最大关联度原则确定各维度和总体的绿色度等级，并通过柱状图、饼图等方式呈现评价结果与权重结构。
4 核心公式原理

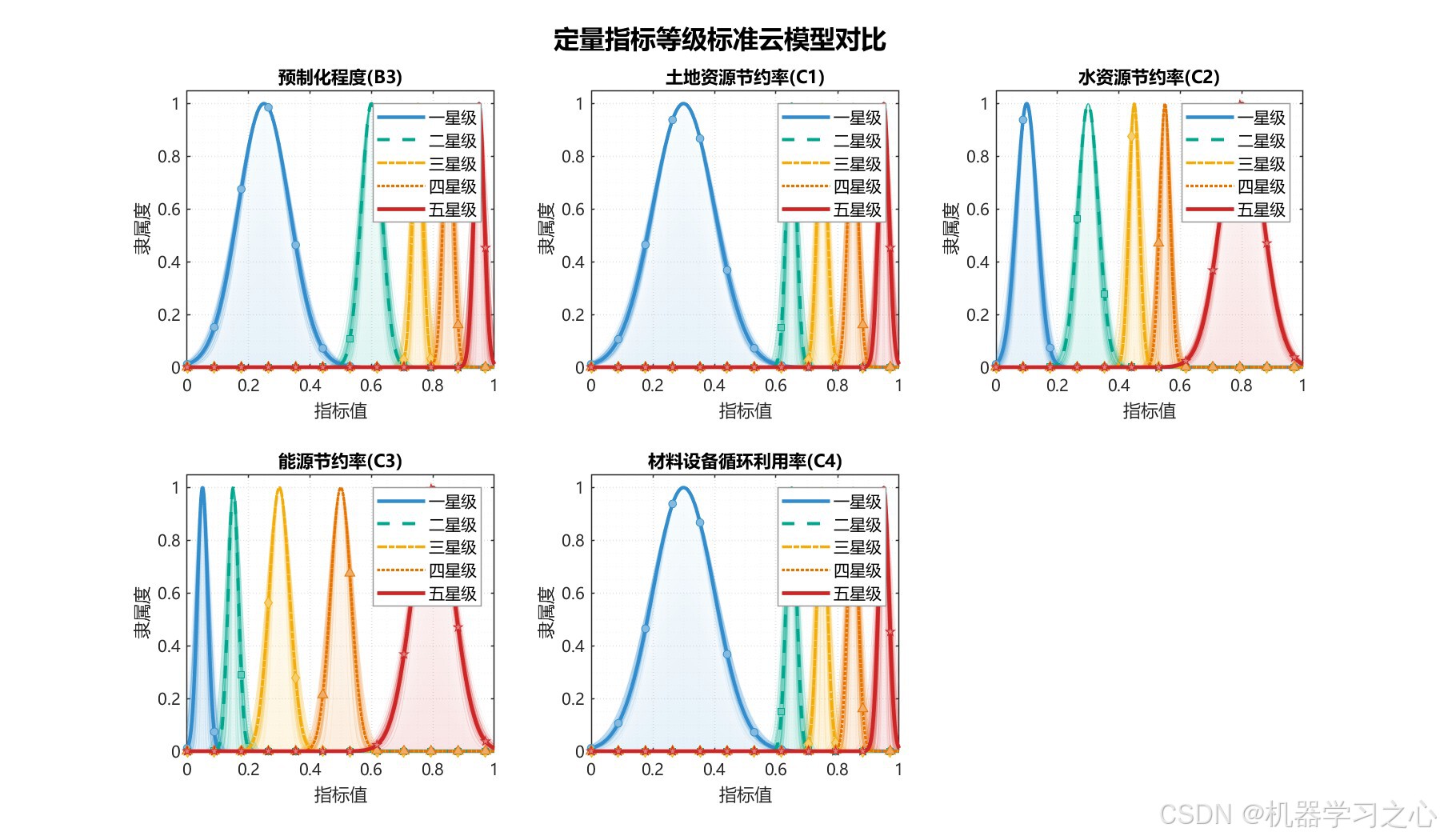

4.1 云模型数字特征
对于评价等级为五星级划分的第j个等级，其等级区间为Cⱼ₋₁, Cⱼ，云模型的三参数定义为：
Ex(j)=Cj−1+Cj2E_x^{(j)} = \frac{C_{j-1} + C_j}{2}Ex(j)=2Cj−1+Cj
En(j)=Cj−Cj−16E_n^{(j)} = \frac{C_j - C_{j-1}}{6}En(j)=6Cj−Cj−1
He(j)=0.005（经验常数）H_e^{(j)} = 0.005 \quad \text{（经验常数）}He(j)=0.005（经验常数）
其中：Ex （期望）确定云滴群的重心位置，En （熵）表征概念的模糊程度，He（超熵）反映熵的不确定性即云滴的离散程度。
4.2 正态云关联度计算
通过蒙特卡洛方法模拟云模型的随机波动：
En′∼N(En,He2)E_n' \sim N(E_n, H_e^2)En′∼N(En,He2)
μ(x)=exp(−(x−Ex)22⋅En′2)\mu(x) = \exp\left(-\frac{(x - E_x)^2}{2 \cdot E_n'^2}\right)μ(x)=exp(−2⋅En′2(x−Ex)2)
重复仿真2000次后取均值，并归一化得到指标对各等级的关联度：
Uk,j=μ‾k,j∑t=15μ‾k,tU_{k,j} = \frac{\overline{\mu}{k,j}}{\sum{t=1}^{5} \overline{\mu}_{k,t}}Uk,j=∑t=15μk,tμk,j
4.3 综合关联度合成
维度级合成：第i个维度对第j个等级的综合关联度为该维度下m个指标的加权和：
Ki(j)=∑k=1mwk(i)⋅Uk,jK_i^{(j)} = \sum_{k=1}^{m} w_k^{(i)} \cdot U_{k,j}Ki(j)=k=1∑mwk(i)⋅Uk,j
总体合成：总体绿色度对第j个等级的综合关联度为5个维度的加权和：
Ktotal(j)=∑i=15widim⋅Ki(j)K_{\text{total}}^{(j)} = \sum_{i=1}^{5} w_i^{\text{dim}} \cdot K_i^{(j)}Ktotal(j)=i=1∑5widim⋅Ki(j)
4.4 等级判定
基于最大关联度原则确定评价等级：
j∗=argmaxj∈{1,...,5}K(j)j^* = \arg\max_{j \in \{1,\dots,5\}} K^{(j)}j∗=argj∈{1,...,5}maxK(j)
5 参数设定
| 参数类别 | 参数名称 | 设定值/来源 | 说明 |
|---|---|---|---|
| 权重参数 | 维度权重 | SEM路径系数归一化 | 5维：施工管理、技术创新、资源节约、环境影响、生态保护 |
| 指标权重 | SEM路径系数归一化 | 各维度下属指标权重（4/3/4/5/3个） | |
| 云模型参数 | 超熵He | 0.005 | 参照论文表12，控制云滴离散度 |
| 等级区间 | 论文评价标准 | 定量指标10组区间，定性指标统一0,60,70,80,90,100 | |
| 仿真参数 | 仿真次数 | 2000 | 蒙特卡洛模拟，平衡精度与效率 |
| 评价等级 | 等级划分 | 五星级制 | 一星级至五星级，对应5个等级水平 |
6 运行环境
| 环境项 | 要求 |
|---|---|
| 编程语言 | MATLAB（R2018b及以上版本兼容） |
| 依赖工具箱 | Statistics and Machine Learning Toolbox（normrnd函数） |
| 操作系统 | Windows / macOS / Linux 跨平台 |
| 图形系统 | OpenGL渲染器，支持150 DPI输出 |
| 中文字体 | Microsoft YaHei（微软雅黑）或系统等效中文字体 |
代码无需额外安装第三方库，MATLAB基础环境即可运行。运行方式：在MATLAB中打开 Main.m，点击运行（或执行 run('Main.m')）。
7 应用场景
本模型与代码适用于以下工程评价场景：
7.1 核心场景
- 装配式桥梁施工绿色度评价：本模型的直接应用场景，评价施工全过程的绿色化水平
- 预制构件厂绿色生产评估：将评价指标替换为生产环节指标，评估构件厂的绿色生产水平
- 绿色施工方案比选：对多个施工方案进行绿色度横向对比，辅助方案决策
7.2 扩展场景
- 隧道工程、地铁车站等其他装配式结构的绿色度评价：指标体系调整后可直接复用
- 建筑业企业ESG评价：将维度扩展至环境、社会、治理，采用相同的云物元框架
- 基础设施项目可持续性评估：适用于公路、铁路、水利等基础设施的可持续发展评价
8 案例运行结果
以某装配式桥梁施工项目为案例，运行模型后输出如下结果：

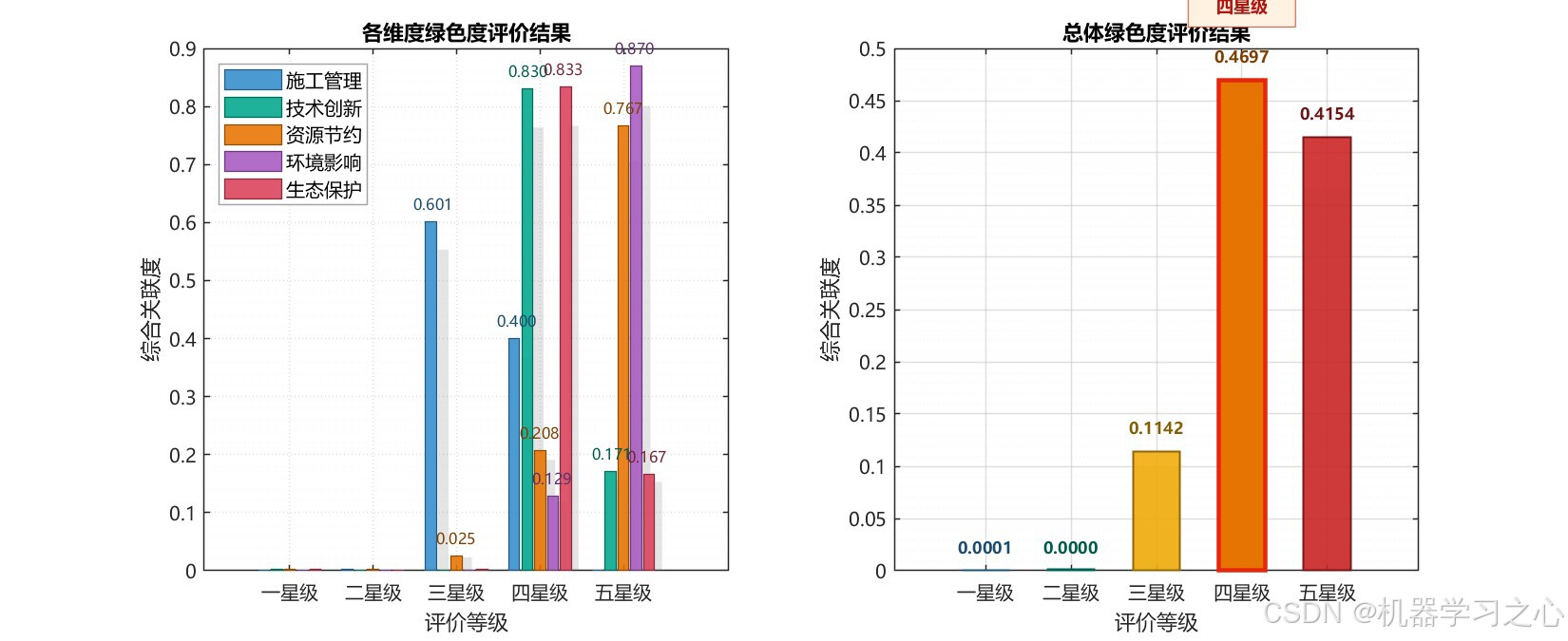

8.1 各维度评价等级
| 评价维度 | 评价等级 |
|---|---|
| 施工管理（A） | ★★★ 三星级 |
| 技术创新（B） | ★★★★ 四星级 |
| 资源节约（C） | ★★★★★ 五星级 |
| 环境影响（D） | ★★★★★ 五星级 |
| 生态保护（E） | ★★★★ 四星级 |
8.2 总体评价
总体绿色度评价等级：★★★★ 四星级
结果表明，案例项目在资源节约 和环境影响 两个维度表现突出（五星级），体现了装配式施工在减少资源消耗和降低环境影响方面的显著优势；施工管理维度为三星级，存在一定提升空间，建议通过精细化管理和信息化手段进一步优化。
9 代码结构说明
text
基于SEM-云物元的装配式桥梁施工绿色度评价模型/
├── Main.m # 主程序入口
├── generate_cloud_models.m # 云模型生成函数
├── calculate_affiliation.m # 关联度计算（蒙特卡洛仿真）
├── plot_single_cloud_model.m # 单幅云模型图绘制
├── plot_cloud_models.m # 云模型组图绘制
├── plot_evaluation_results.m # 评价结果柱状图
├── plot_weight_analysis.m # 权重分布饼图
├── plot_config.m # 全局可视化配置（色彩/字体/线型）
└── get_dim_name.m # 维度名称获取代码核心模块解析
① 云模型生成（generate_cloud_models.m）

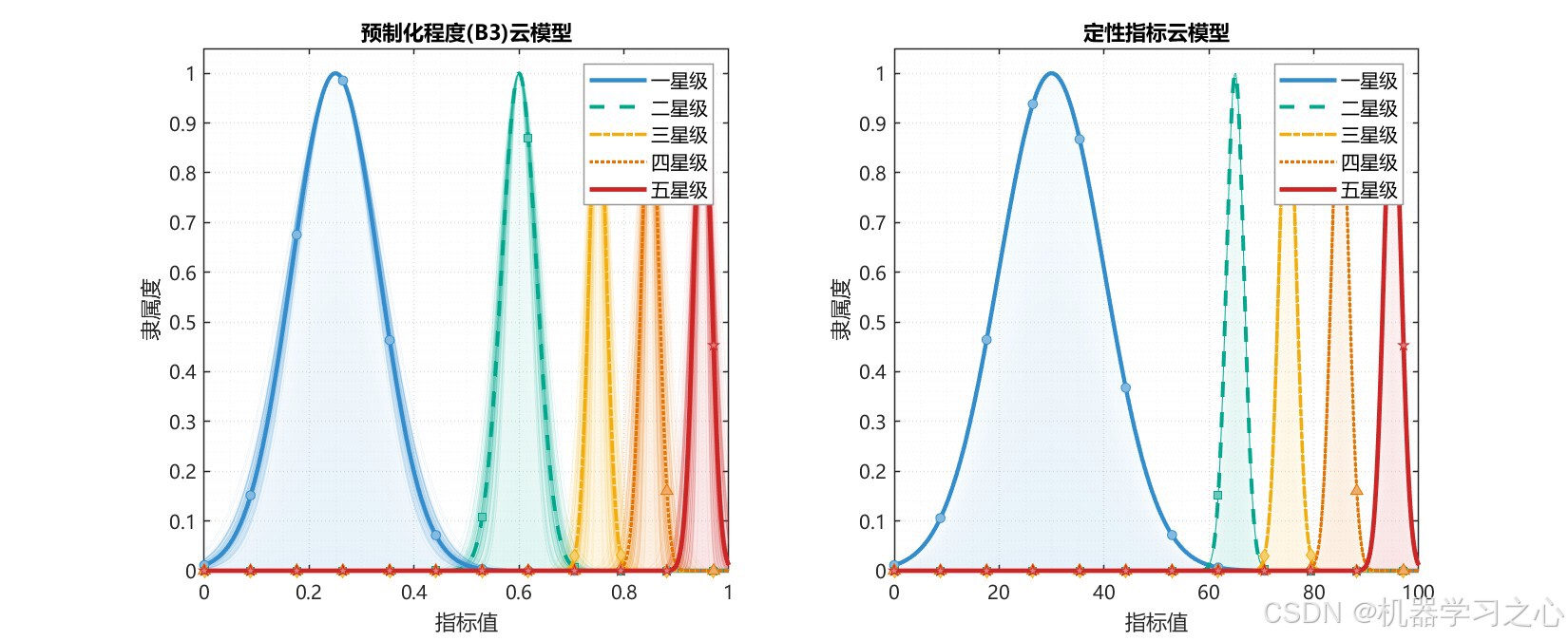

依据等级标准区间的上下限，分别计算 Ex、En、He，生成定量指标10组和定性指标1组的五级云模型参数。
② 关联度计算（calculate_affiliation.m）
核心算法，对每个评分值进行2000次正态随机仿真，计算每次的隶属度并取平均，最后做归一化处理，得到每个指标对各等级的归一化关联度。
③ 可视化体系（plot_*.m）
采用统一的全局配置（plot_config.m），包含：
- 五级递进配色（冷色→暖色）：满足色觉障碍友好设计
- 阴影投影增强立体感
- 渐变色填充曲线下方区域
- 最大值高亮标注（带圆角背景框）
- 150 DPI输出分辨率，适配公众号配图需求
10 总结与讨论
本文提出的SEM-云物元综合评价模型具有以下特点：
- 客观赋权：利用SEM从指标间结构关系中提取权重，克服了AHP等传统方法的主观局限性；
- 不确定性量化：云模型通过三参数（Ex, En, He）同时刻画了评价过程中的模糊性和随机性；
- 系统性整合：物元模型将事物、特征、量值统一为有序三元组，实现了多维度、多层次的系统评价；
- 可复现性：完整的MATLAB代码实现和规范的可视化输出，便于工程技术人员直接应用和二次开发。
该方法不仅适用于装配式桥梁施工绿色度评价，其"SEM确权 + 云物元评价"的范式还可推广至各类工程建设领域的综合评价问题，具有较强的普适性。
全文完 · 欢迎交流探讨
