1. 概述
本规格适用于我司设计和生产的一款智能协议转换模块产品。该产品集网络，2路RS485于一体，通过网线连接网络，由用户自定义数据采样命令和数据名称等等设备信息，不间断的采集modbus标准协议设备、非modbus协议设备以及SNMP网络协议设备的运行状态数据，同时将数据转成网络协议，如snmp 、modbus-TCP或MQTT,供上位机集成采样和监控
产品特性
- 支持2路RS485通讯，适应性更广
- 宽电源的输入范围，支持DC 9V-24V 供电
- 体积小，重量轻，功耗小，占用空间小，安装方便
- 全天24小时不间断监测，适合各种无人值守的监控场合
- 支持输入协议：modbus协议、非modbus协议、Snmp 网络协议采集数据（V1、V2）、modbus TCP协议采集数据
（1）modbus协议、非modbus协议、modbusTCP协议采集数据：
①无需复杂的协议定制开发，由用户自定义添加支持modbus协议的设备数据采集和名称描述，，操作简便，可快速接入不同类型的modbus设备
②支持自定义查询命令（01/02/03/04）与控制命令（05/06），适配各类工业场景需求
③单设备支持32 台设备级联，最大可采集3200 条数据点，满足中小型站点集中监控需求
④支持不同波特率，适配不同设备的通信速率要求（波特率：1200、4800、9600、19200、38400、57600、115200）
⑤支持外部设计协议再导入：用户可提前在外部完成协议设计，现场一键导入，部署效率大幅提升
⑥支持自定义协议修改脚本功能
（2）Snmp 网络协议采集数据：支持SNMP V1、SNMP V2数据采集以及远程控制，可以实现将OID节点转换为modbus，提供给上位机读取
- 支持输出协议：modbusRTU，modusTCP，SNMP V1、V2、V3、MQTT协议
- 支持中英文切换：可应用于国内外客户，满足不同语言需求（其他语言支持定制）
- 支持背景图，logo图标，文字大小等切换功能
- 置后台登录防暴力破解机制：连续 5 次用户名 / 密码错误，自动锁定账号 15 分钟，保障设备管理安全
- 技术参数
- MCU主频高达800Mhz
- 系统：Linux
- 内存：64M
- 存储Flash: 32M
- 以太网口：10/100M RJ45
- 标准的26PIN插槽结构
- 电源规范
- 工作电压：DC 9V~DC 24V
- 额定功耗：<2W
- 环境规范
- 工作温度：-20°C~ 65°C
- 储存温度：-40°C ~ 85°C
- 工作湿度：不冷凝10%RH ~ 90%RH
- 贮存湿度：不冷凝5%RH ~ 95%RH

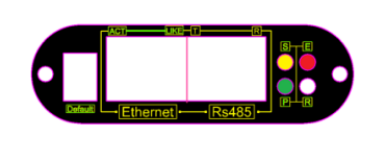

- 接口定义
- 前面板 Ethernet ：用于连接网络
- ACT：指示以太网的工作情况，有数据传输时闪烁
- LINK：指示以太网的连接情况，连接以太网时常亮
- RS485：用于连接modbus设备
- Default：NO.1是恢复IP地址拨码，NO.2是用于本地升级，正常使用时2个拨码都应该在非ON端
- S：网络指示灯，能ping通网关时常亮，ping不通时快闪
- E：通讯灯，modbus设备通讯正常时常亮，异常时快闪
- R：运行指示灯，当设备运行正常时闪烁，其他状态表示设备异常
- P：电源指示灯，当设备接入电源正常时常亮，其他状态表示设备异常
