前两篇我们分别梳理了图像的基础理论与 Linux 图形硬件的完整管线，理解了像素如何被量化、存储，以及如何通过硬件电路最终点亮屏幕。但真正让这套硬件体系为应用程序服务、让窗口流畅运行、让 3D 渲染高效落地、让多应用并发显示互不干扰，靠的是一整套设计严密、历经数十年演进的软件栈。

很多开发者在实际工作中都会遇到这类困惑：同样的程序在 X11 正常，在 Wayland 下异常；某些硬件加速只在特定桌面环境生效；图形界面卡顿、花屏、撕裂，却不知道问题出在窗口管理器、合成器、渲染库还是内核驱动；嵌入式平台需要裁剪图形栈，却分不清各个组件的职责边界。这些问题的根源，都是没有建立起 Linux 图形软件栈的全局架构认知。

本文基于Bootlin官方资料讲解 Linux 图形软件栈从内核到用户态、从驱动到渲染引擎、从显示服务到上层应用。

如有专业词汇翻译不当、内容理解有误的地方，还望指正。

一、Linux 图形软件栈总览：四层经典架构

无我们面对的是桌面 PC、服务器、嵌入式开发板还是机顶盒，Linux 图形软件栈都遵循一套高度统一的分层结构，自上而下可以清晰划分为应用层、用户态核心层、内核层、硬件层。层级之间职责严格隔离，接口高度稳定，这也是 Linux 图形系统能够适配从低端 MCU 级显示到高端独立显卡的关键原因。

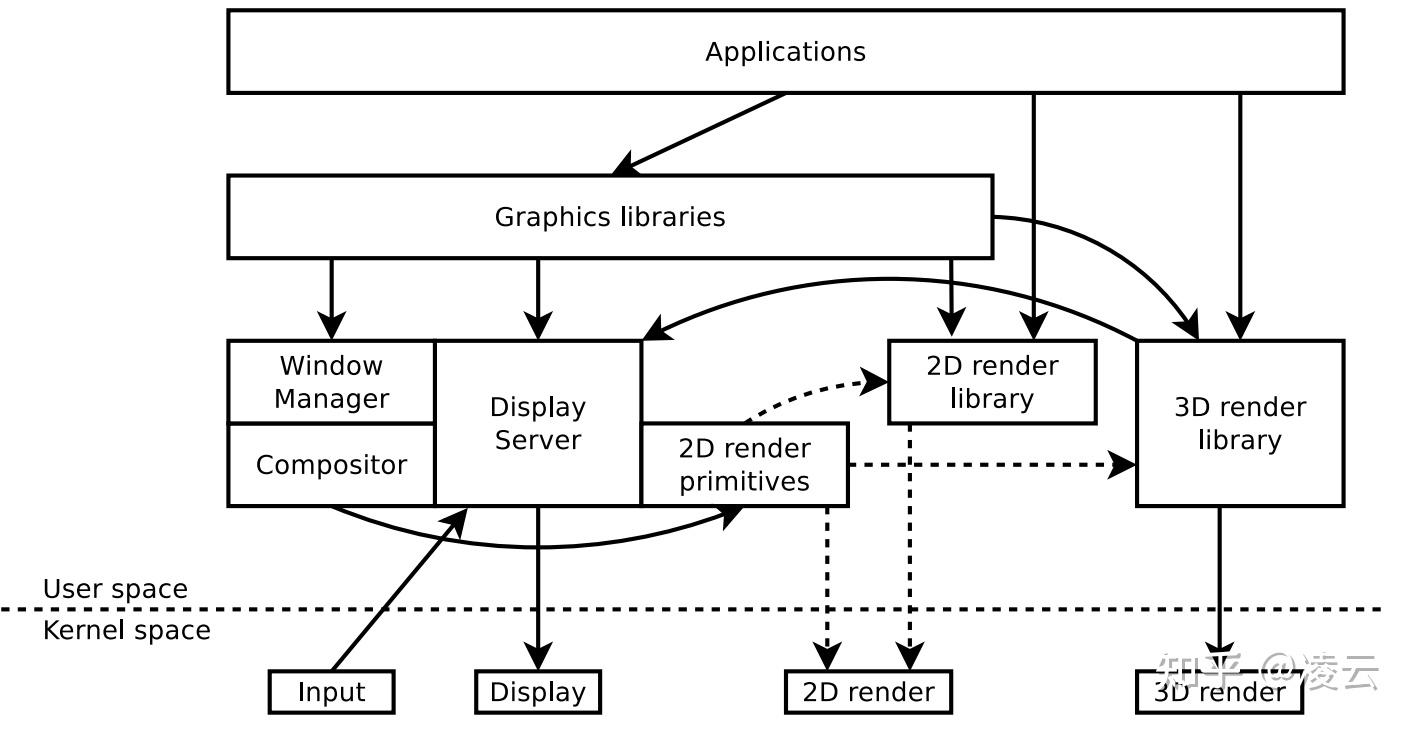

overview

最上层是应用层，包含我们日常使用的所有图形界面程序：浏览器、编辑器、游戏、视频播放器、桌面工具等。应用层不直接操作硬件，甚至不关心底层是 Wayland 还是 X11，只通过上层 UI 框架完成界面绘制与交互。主流框架包括 GTK、Qt、EFL、SDL 等，这些框架屏蔽了底层显示服务的差异，为应用提供统一的控件、绘图、动画、事件接口。这一层的主要目的是开发效率与跨平台一致性。
应用层之下是用户态核心层 ，这是整个图形栈的"中枢"，承担渲染、合成、窗口管理、协议交互、硬件抽象等核心工作。这一层包含三大块核心组件：其一是渲染引擎 ，以 Mesa 3D 为代表，负责实现 OpenGL、OpenGL ES、Vulkan 等标准图形 API，将上层绘图指令翻译为 GPU 可执行的硬件指令；其二是显示服务与合成器 ，也就是 X11/Xorg 与 Wayland 合成器，负责窗口管理、输入事件分发、多图层合成、屏幕输出控制；其三是底层封装库 ，如 libdrm、libinput、libevdev 等，为上层组件提供与内核交互的精简接口，避免重复实现系统调用。
再向下是内核层 ，这是硬件的直接管理者，也是用户态操作硬件的唯一入口。内核层围绕**DRM 子系统** 展开，包含 KMS 内核模式设置、GEM/TTM 显存管理、DMA-BUF 零拷贝共享、Syncobj 同步机制等核心模块；同时包括输入子系统 evdev、TTY 虚拟终端管理、fbdev 兼容层等辅助组件。内核层的核心价值是安全、隔离、统一，所有硬件资源由内核统一调度，避免应用直接操作寄存器导致系统崩溃。
最底层是硬件层，也就是我们已经在第二篇详细讲解了的 GPU、DPU、显示控制器、内存、接口、面板等物理组件。软件栈所有操作最终都会落到硬件执行，但内核与用户态组件已经将硬件细节完全抽象，上层只需通过标准接口完成配置与数据交互。

这四层架构形成了一条清晰的数据流：应用调用 UI 框架→框架调用渲染引擎→渲染引擎通过 libdrm 与内核交互→内核 DRM 驱动控制硬件→硬件完成渲染与显示→输入事件从内核向上回传至应用。

在传统架构中，帧缓冲设备 fbdev 曾长期作为内核显示接口，但因其功能单一、不支持热插拔、无合成能力、无同步机制，早已被 DRM 全面取代。现代 Linux 系统，无论是桌面还是嵌入式，DRM 都是唯一主流的内核图形接口，fbdev 仅作为兼容模式存在。这是我们学习现代图形栈必须建立的第一个认知：抛弃旧的 fbdev 思维，全面转向 DRM/KMS 架构。

二、内核层基石：DRM 子系统全解析

DRM（Direct Rendering Manager） 是 Linux 内核图形子系统的绝对核心，它的出现彻底解决了早期图形架构中用户态直接控制硬件导致的冲突、崩溃、重复造轮子等问题。DRM 并非单一模块，而是一套完整的硬件管理框架，其核心设计目标可以概括为四点：统一显示驱动模型、安全的渲染加速、高效的显存管理、可靠的垂直同步与页面翻转。

早期 Linux 图形架构存在缺陷：显示模式设置由 Xorg 服务中的 DDX 驱动实现，内核无法管理显示状态；一旦 Xorg 崩溃，屏幕会直接变黑且无法恢复；多应用并发访问显卡会导致资源竞争；显存分配与同步没有统一机制。为了解决这些问题，内核开发者把显示控制、模式配置、图层管理、显存管理全部收归内核，形成了 **KMS（Kernel Mode Setting）**与 DRM 渲染管理能力，这就是现代 DRM 子系统的雏形。

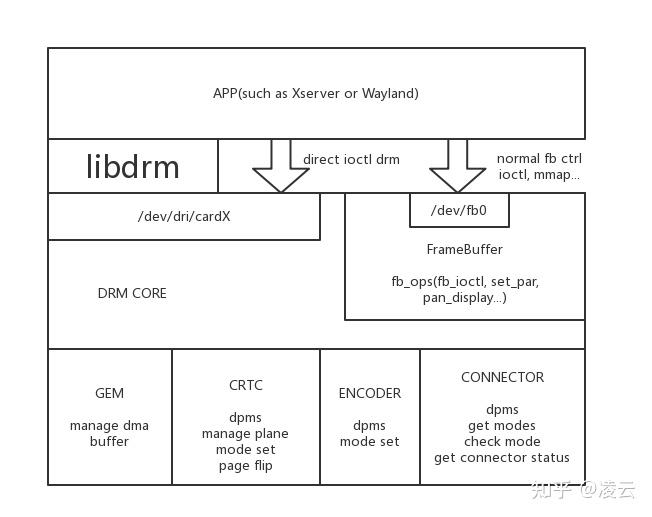

DRM 子系统向下对接各家 GPU 与显示控制器硬件驱动，包括 Intel i915、AMD amdgpu、开源 Nouveau、ARM 平台 Mali 系列、V3D、Adreno 等，向上通过 /dev/dri/ 设备节点向用户态提供统一接口。DRM 将硬件抽象为一组标准化对象：Framebuffer、Plane、CRTC、Encoder、Connector、Fence、GEM Buffer 等，这些对象与我们第二篇讲解的硬件模块一一对应，用户态通过配置这些对象完成显示管线控制。

DRM 设备节点与权限模型

DRM 在用户态暴露两类设备节点，这是理解权限与功能划分的关键：

/dev/dri/cardX：主设备节点，用于显示控制操作，对应 KMS 功能，只有具备权限的显示服务（如 Xorg、Wayland 合成器）可以打开并成为 DRM Master，执行模式设置、页面翻转等显示操作；
/dev/dri/renderDX：渲染节点，专用于渲染计算，无需显示控制权限，应用程序、游戏、渲染服务可直接使用，实现了渲染与显示的权限隔离。

这种分离设计极大提升了系统安全性：普通应用无法修改显示配置，只能通过渲染节点完成计算，避免了恶意程序篡改屏幕输出或获取其他窗口内容。

KMS 内核模式设置：显示控制的核心

KMS 是 DRM 中负责显示输出的子模块，它接管了所有显示相关的硬件配置，包括显示器枚举、EDID 解析、分辨率与刷新率设置、图层合成、CRTC 时序配置、Encoder 信号转换、Connector 热插拔等。KMS 把原本分散在用户态驱动中的显示控制逻辑统一收归内核，带来了三大优势：显示状态更稳定、热插拔更可靠、多显示服务切换更安全。

KMS 的操作对象完全映射硬件管线：应用或显示服务通过 libdrm 枚举 Connector，获取接入的显示器信息；读取 EDID 得到支持的显示模式；选择对应的 Encoder；绑定 CRTC 生成时序；将 Plane 与 Framebuffer 关联，最终实现画面输出。KMS 支持原子提交（Atomic Commit） 机制，可将多个硬件配置操作合并为一次原子更新，避免中间状态导致的画面撕裂、闪烁，这是现代流畅显示的基础。

GEM/TTM 显存管理与 DMA-BUF 零拷贝

图形系统性能的核心瓶颈之一是内存拷贝，DRM 通过 GEM（Graphics Execution Manager）与 TTM（Translation Table Manager）实现高效显存管理，并基于 DMA-BUF 实现跨驱动、跨进程、跨硬件的零拷贝内存共享。

GEM 负责管理图形缓冲区的生命周期，包括分配、销毁、映射、同步、缓存一致性维护，它支持两种内存后端：一种是基于共享内存的 Shmem，适用于集成显卡；另一种是基于专用显存的 TTM，适用于独立显卡。GEM 把物理连续或通过 IOMMU 映射的内存抽象为 GEM Handle，用户态通过 Handle 操作缓冲区，无需关心物理地址细节。

DMA-BUF 是 Linux 内核通用的缓冲区共享机制，在 DRM 中以 DRM Prime 接口形式提供。它允许将 GEM 缓冲区导出为文件描述符，该描述符可在进程间传递，也可被 V4L2、camera、显示控制器等其他硬件驱动直接导入，实现真正的零拷贝数据流转。例如视频解码器输出的帧可直接传递给显示 Plane，全程无需 CPU 拷贝，极大降低了功耗与延迟，这是嵌入式与多媒体场景的核心优化手段。

同步机制：Fence 与 Syncobj

在多硬件并发、零拷贝共享的场景下，同步是保证数据正确性的关键。DRM 引入了 Fence 同步栅栏与 Syncobj 同步对象，用于协调 GPU 渲染、显示扫描、视频编解码等硬件操作。

简单来说，Fence 是一个"完成信号"：渲染引擎提交任务时附加一个 Fence，显示引擎等待该 Fence 触发后再读取缓冲区，确保渲染完成后再进行显示，避免读取到半完成的数据导致画面异常。现代 DRM 支持同步对象与 DMA-BUF 绑定，实现全链路硬件自动同步，无需用户态频繁轮询，大幅提升系统效率。

libdrm：用户态与内核的桥梁

内核 DRM 接口以 ioctl 形式提供，直接使用繁琐且易出错，因此社区提供了 libdrm 库作为封装。libdrm 提供了面向对象的 API，简化了资源枚举、模式设置、缓冲区管理、原子提交等操作，是所有用户态图形组件的基础依赖，包括 Xorg、Wayland、Mesa、测试工具等均基于 libdrm 构建。

可以说，没有 DRM 子系统，就没有现代 Linux 图形栈的稳定性与性能。它是连接软件与硬件的关键纽带，也是我们理解上层显示服务与渲染引擎的前提。

三、用户态显示服务：从 X11 到 Wayland 的演进

显示服务是用户态图形栈的"调度中心"，负责窗口管理、输入事件分发、多应用画面合成、屏幕输出控制，Linux 显示服务经历了从 X11 到 Wayland 的重构。

传统架构：X11/Xorg 的历史与局限

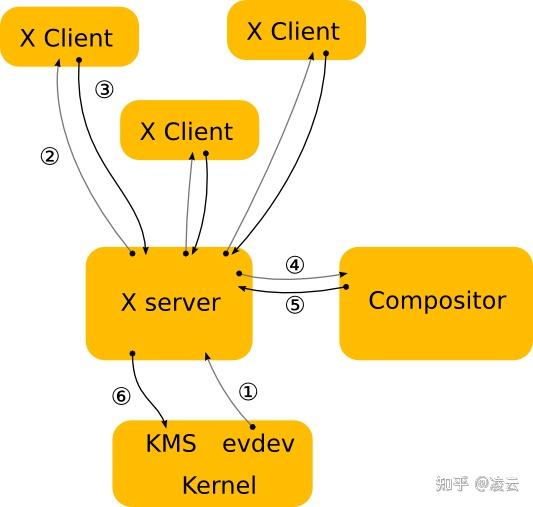

X11（X Window System）诞生于 1984 年，设计初衷是支持远程图形终端，当时的终端几乎无计算能力，所有绘图指令都在服务器执行。这种历史背景决定了 X11 的 C/S 架构：X Client 应用发送绘图指令给 X Server，X Server 完成渲染、窗口管理、输入处理，再输出到屏幕。

在 Xorg 实现中，X Server 是核心进程，包含 DIX（设备无关层）与 DDX（设备相关层）。DDX 层对接硬件驱动，早期甚至直接包含显卡控制代码，直到 KMS 出现才将显示控制移至内核。X11 通过一系列扩展弥补功能缺陷，如 XRandR 管理显示输出、Composite 支持合成、GLX 提供 OpenGL 支持、XRender 提供 2D 加速、Xinput2 支持多点触控等。

但 X11 的先天缺陷无法通过扩展弥补：架构层级过多，渲染路径迂回，延迟高；客户端隔离性极差，任意应用均可监听全局输入、截取其他窗口画面，安全漏洞严重；协议设计老旧，不支持现代零拷贝与原子合成；大量历史包袱导致维护困难，难以适配移动、嵌入式、高刷新率场景。

这些缺陷使得 X11 在现代桌面与嵌入式场景中逐渐被淘汰，主流发行版如 Ubuntu、Fedora、Debian 均已默认切换至 Wayland，X11 仅作为兼容模式存在。

现代架构：Wayland 设计理念与优势

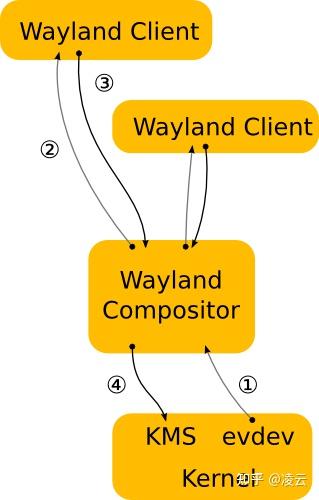

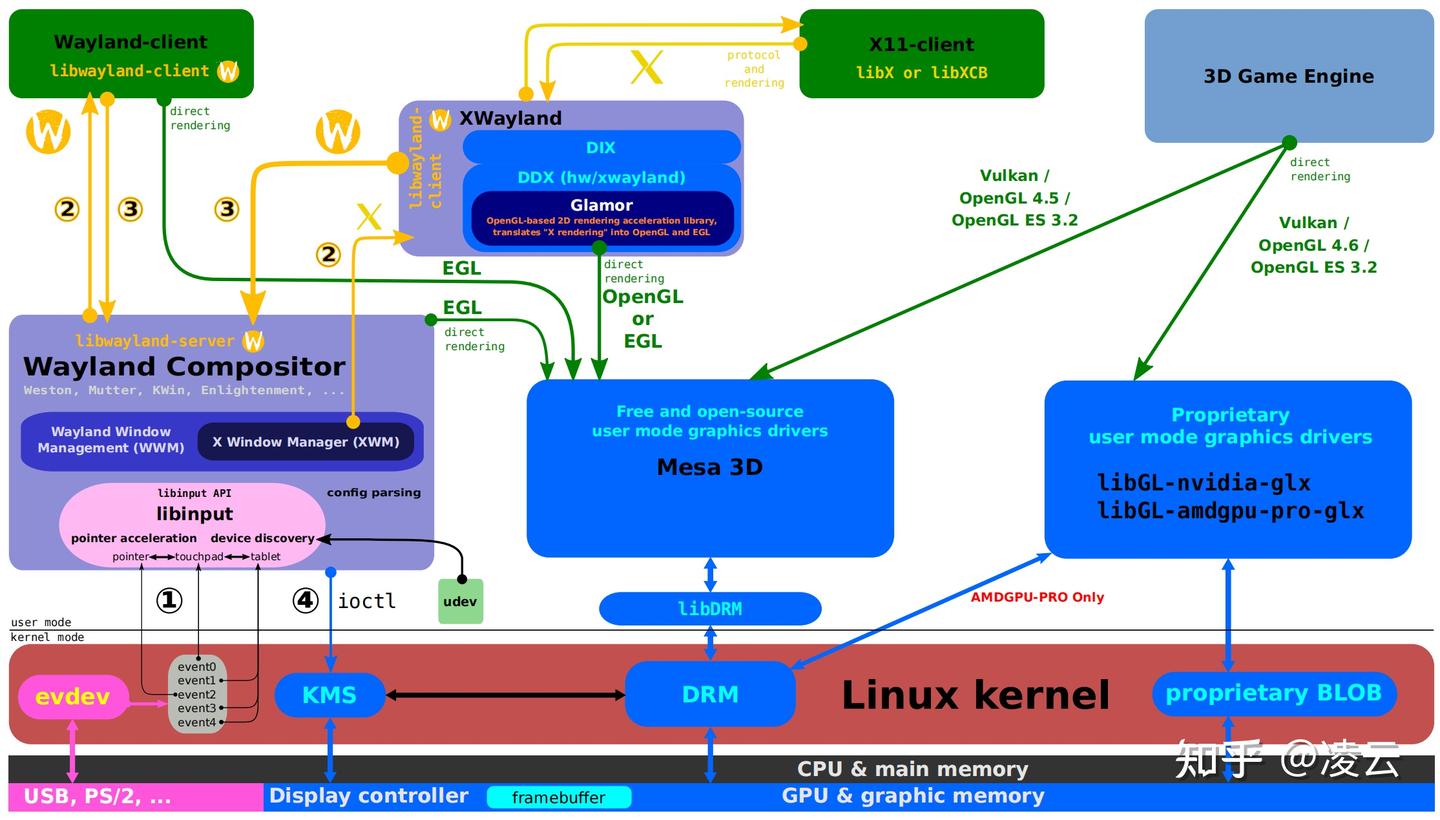

The graphics stack with Wayland

Wayland 诞生于 2008 年，目标是彻底替代 X11，它从根源上重构了显示服务模型：去掉中心化的 X Server，将显示服务、合成器、窗口管理器合为一体，直接对接内核 DRM/KMS 与输入子系统，实现极简、高效、安全的图形架构。

Wayland 只是一套协议规范，而非具体实现，其核心设计理念可以概括为：客户端直接渲染、零拷贝缓冲区传递、合成器统一输出、严格隔离安全。

在 Wayland 架构中，应用（客户端）负责完整渲染自己的窗口内容到离线缓冲区，渲染完成后仅将缓冲区句柄传递给合成器，无需发送绘图指令；合成器收集所有应用的缓冲区，按窗口层级、位置、透明度完成硬件加速合成，通过 DRM/KMS 原子提交输出到屏幕；输入事件由合成器直接分发给对应客户端，全程无多余中转。

这种架构带来了如下提升：渲染路径极短，延迟大幅降低；天然支持零拷贝与原子合成，画面流畅无撕裂；客户端严格沙箱隔离，无法访问其他窗口数据，安全性大幅提升；协议极简，无历史包袱，易于维护与移植，完美适配桌面、移动、嵌入式、车载等全场景。

Wayland 的核心组件包括 libwayland-client 与 libwayland-server 库，协议以 XML 定义，通过 wayland-scanner 生成代码。核心全局接口包括 wl_display 连接管理、wl_registry 全局对象枚举、wl_compositor 合成器管理、wl_surface 窗口画面、wl_seat 输入设备、wl_output 显示设备等。

为了兼容 X11 应用，Wayland 合成器支持 XWayland，它是一个嵌入 Wayland 的 X Server 实例，将 X11 窗口作为 Wayland 客户端运行，实现无缝兼容。目前主流 Wayland 合成器包括 GNOME 的 Mutter、KDE 的 KWin、Sway、Weston 等，生态已经完全成熟。

渲染与显示的协同：EGL 与窗口绑定

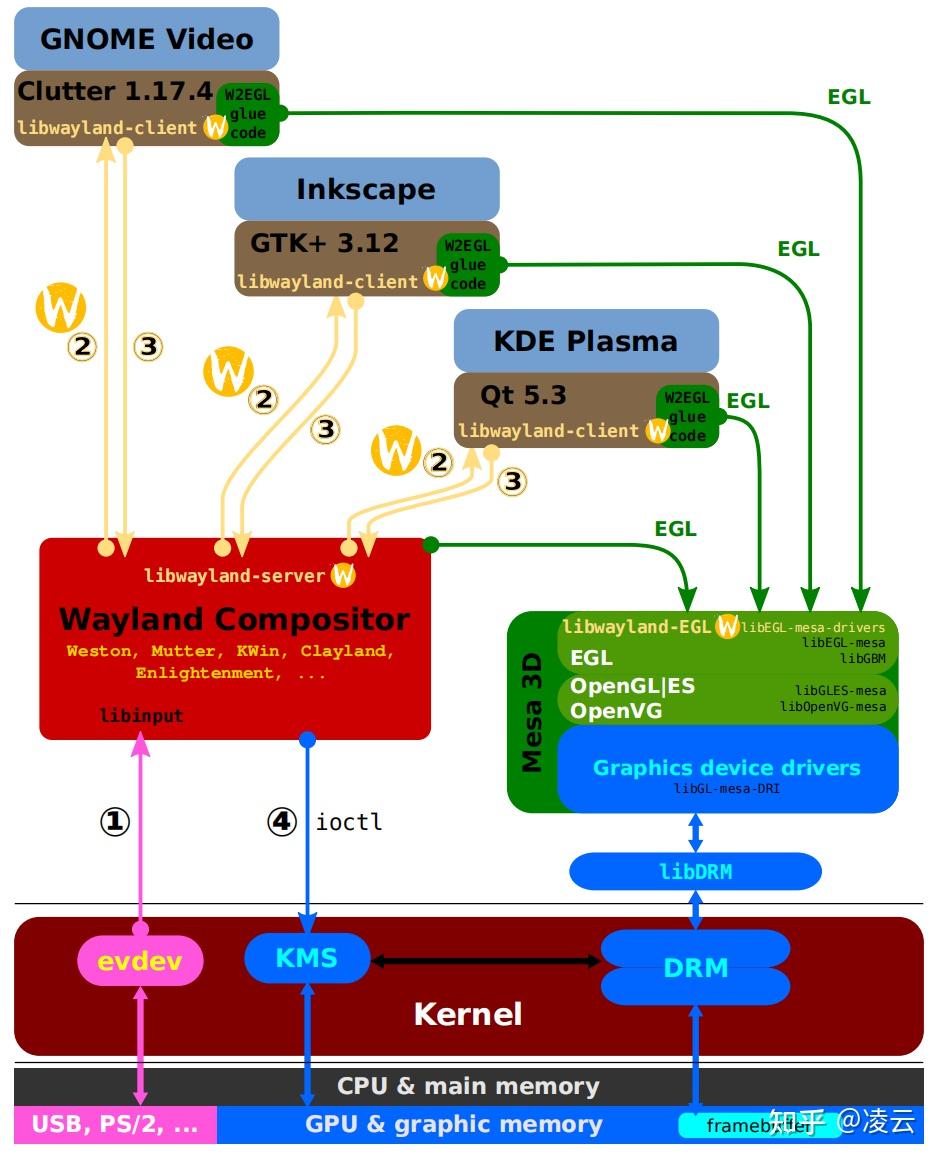

Wayland integration with EGL

无论 X11 还是 Wayland，都需要与渲染引擎协同工作，EGL 则是 OpenGL/OpenGL ES 与窗口系统之间的绑定标准。EGL 负责创建渲染上下文、管理渲染表面、配置显示属性、同步渲染与显示节奏。

在 Wayland 中，EGL 直接与 Wayland 显示与窗口绑定，应用通过 EGL 创建渲染表面，渲染完成后提交给合成器，全程零拷贝高效流转；在 X11 中则使用 GLX 接口，现已逐步被 EGL 替代。EGL 统一了窗口系统与渲染引擎的接口，使得 Mesa 等渲染实现无需关心底层显示服务差异。

显示服务是连接应用与内核的中间层，它的演进代表了 Linux 图形栈向高效、安全、极简方向的发展趋势。理解 X11 与 Wayland 的差异，就能理解现代 Linux 桌面流畅度提升的根本原因。

四、用户态渲染引擎：Mesa 3D 架构详解

如果说显示服务负责"画面排列与输出"，那么渲染引擎就是负责"画面生产"的核心。在 Linux 系统中，Mesa 3D 是几乎唯一的开源渲染引擎，它是 OpenGL、OpenGL ES、Vulkan、OpenCL 等行业标准的官方开源实现，是连接上层应用与底层 GPU 硬件的翻译官。

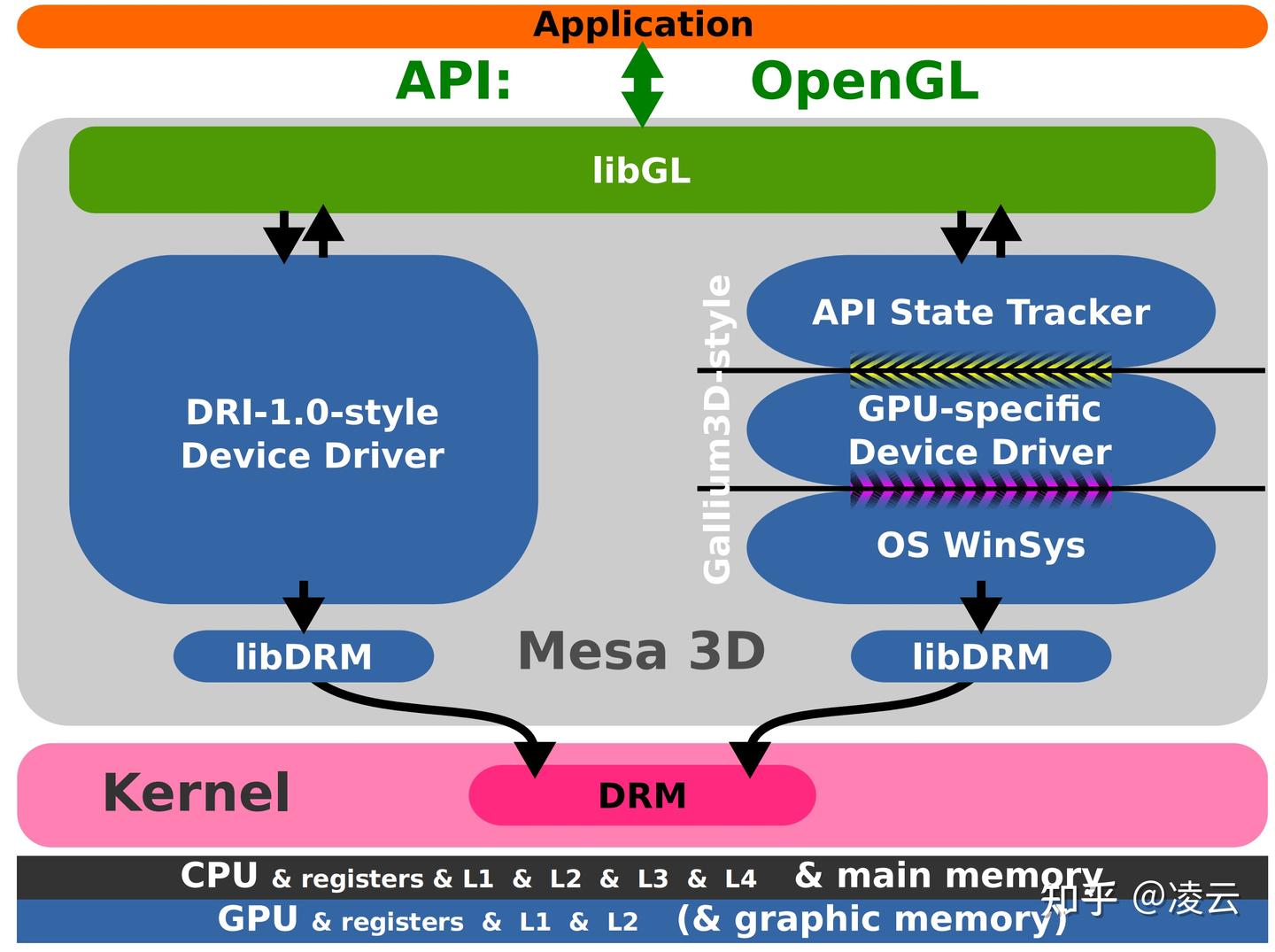

Driver integration in Mesa 3D

Mesa 并非简单的函数库，而是一套完整的用户态图形驱动框架，它向下通过 DRM 与内核交互，向上为应用提供标准 API，内部完成指令翻译、着色器编译、状态管理、硬件调度等复杂工作。其架构设计经历了从经典驱动到 Gallium3D 框架的演进，极大降低了 GPU 厂商的适配成本。

Mesa 核心架构分层

Mesa 架构清晰分为三层：API 前端层、核心中间层、硬件后端层。

API 前端层负责实现行业标准接口，包括 OpenGL、OpenGL ES、Vulkan、OpenCL、VA-API 等。应用程序调用这些 API 时，无需关心底层硬件，由 Mesa 完成统一适配。

核心中间层是 Mesa 的灵魂，包含状态管理、着色器编译、优化、通用管线抽象等模块。其中 Gallium3D 是核心中间层的核心框架，它将图形驱动拆分为 State Tracker（状态追踪器）、硬件驱动、WinSys（系统对接层）三部分，通过统一的 Pipe 接口抽象硬件差异，一套硬件驱动可同时支持多种 API，大幅降低开发成本。

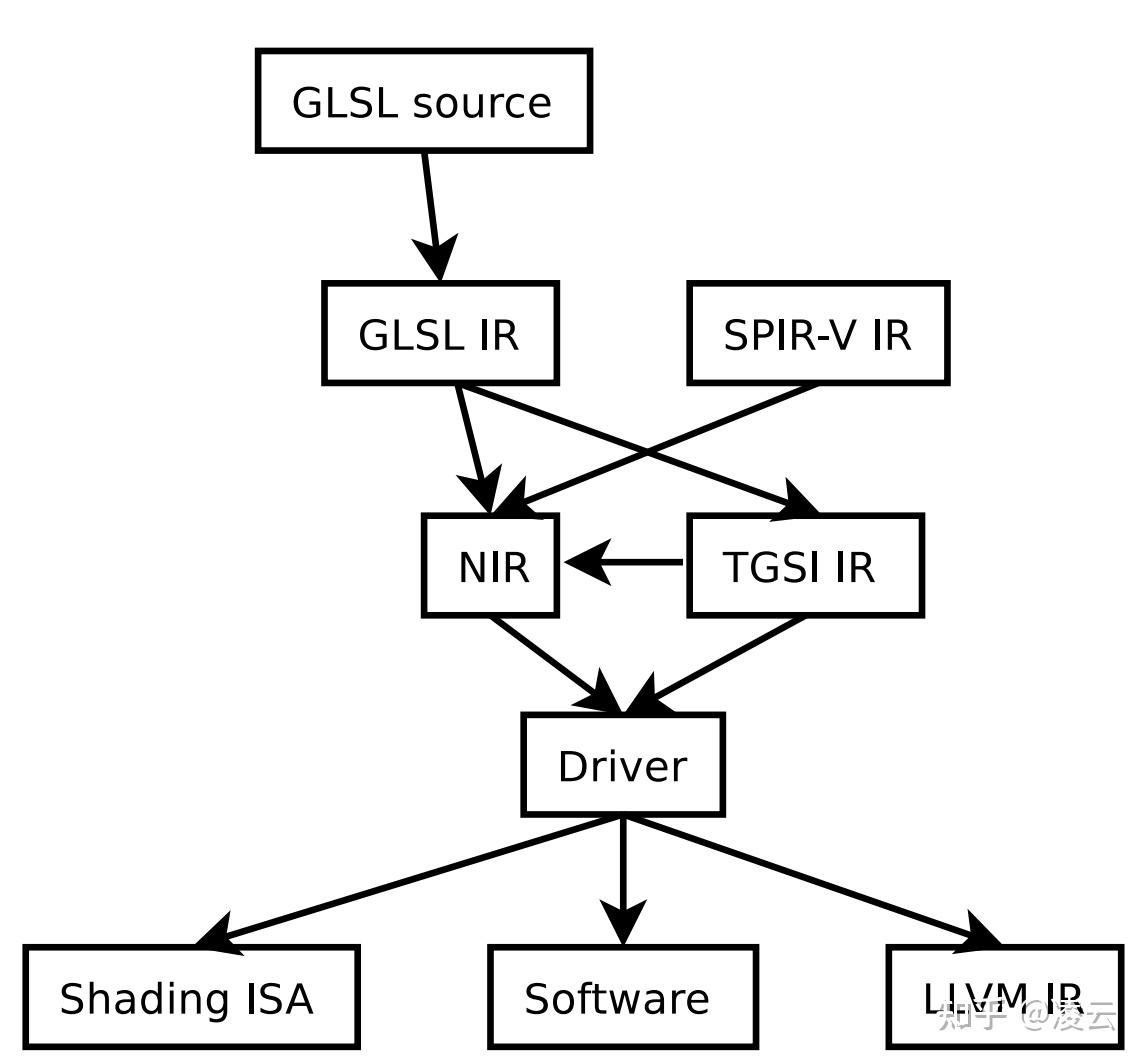

着色器编译是中间层的关键能力，Mesa 支持 GLSL、SPIR-V 等着色器语言，通过 NIR（New IR）中间表示完成优化，最终翻译为 GPU 原生指令。NIR 是 Mesa 现代架构的核心，提供高效的跨硬件着色器优化能力。

硬件后端层是与 GPU 对应的具体驱动实现，包括 Intel iris、AMD radeonsi、ARM lima/panfrost、高通 freedreno、开源 Nouveau 等。后端层负责将中间表示转换为硬件可执行的指令流，通过 DRM 提交给 GPU 执行。

三条核心渲染路径

Mesa 内部支持三条主流渲染路径，覆盖不同场景需求：

第一条是Gallium3D 传统路径，适用于 OpenGL/OpenCL 应用，流程为：应用调用 OpenGL API → State Tracker 转换为 Gallium 中间状态 → 着色器编译为 NIR → 硬件后端生成指令 → 通过 DRM 提交 GPU 执行。

第二条是Vulkan 原生路径，适用于高性能现代应用，Vulkan 驱动直接对接硬件，不经过 Gallium 抽象层，指令流更精简，性能极致，如 Intel anv、AMD radv 驱动均采用此路径。

第三条是软件渲染路径，适用于无 GPU 硬件的场景，基于 llvmpipe 后端，使用 CPU 完成渲染，保证图形功能可用性，性能较低但兼容性极强。

GBM：通用缓冲管理

Mesa 提供 GBM（Generic Buffer Management）库，用于在无显示服务场景下直接与 DRM 交互创建缓冲区，是嵌入式、车载、机顶盒等设备的常用组件。GBM 负责缓冲区分配、格式管理、映射、DMA-BUF 导入导出，与 EGL 无缝对接，可直接用于 DRM KMS 显示输出，极大简化了嵌入式图形栈裁剪。

Mesa 硬件支持与生态

Mesa 支持几乎所有主流 GPU 硬件，桌面平台包括 Intel、AMD、NVIDIA；嵌入式平台包括 ARM Mali、Qualcomm Adreno、Vivante、Imagination 等，开源驱动成熟度极高。相比厂商闭源驱动，Mesa 拥有更好的系统兼容性、内核同步更新与社区维护保障，是 Linux 图形生态的基石。

可以说，Mesa 是 Linux 图形栈的"渲染心脏"，没有 Mesa，就没有 Linux 上完整的 2D/3D 加速能力。

五、上层 UI 框架与桌面环境

在渲染引擎与显示服务之上，是应用开发者直接使用的 UI 框架与桌面环境，它们进一步屏蔽底层细节，提供控件、布局、动画、事件、样式等完整的 UI 开发能力。

主流 UI 框架包括：

GTK：GNOME 桌面默认框架，C 语言实现，面向对象设计，组件丰富，是 Linux 桌面最常用框架；
Qt：KDE 桌面默认框架，C++ 实现，跨平台能力极强，广泛用于桌面、嵌入式、车载、工业控制；
EFL：轻量化框架，适用于资源受限嵌入式设备；
SDL：游戏专用框架，专注渲染、输入、音频，跨平台易用。

桌面环境则是框架、组件、服务的集合，提供统一的用户体验，主流包括 GNOME、KDE Plasma、XFCE、LXQt 等。现代桌面环境均基于 Wayland 原生开发，充分利用原子合成、零拷贝、硬件图层加速等特性，实现高流畅度、低功耗、安全可靠的图形界面。

六、总结

Linux 图形软件栈是一套历经数十年演进、逻辑严密、层次清晰的成熟体系。它以内核 DRM 为底层基石 ，以Wayland 为现代显示服务标准 ，以Mesa 3D 为渲染核心，向上支撑起完整的应用生态，向下统一管理各类图形硬件。
