动图魔方技术拆解 19：HarmonyOS SDK 配置修正与 Hvigor 构建排查

SEO 信息

• SEO 标题：动图魔方技术拆解 19：HarmonyOS SDK 配置修正与 Hvigor 构建排查
• SEO 摘要 ：基于 HarmonyOS NEXT / ArkTS 项目"动图魔方"，本文拆解一次真实的构建配置收口：为什么 build-profile.json5 里的 targetSdkVersion、compatibleSdkVersion 不能把 API 编号和 SDK 版本串混写，怎样用 Hvigor 命令复现构建结果，如何把签名材料、strictMode、模块列表和 3D 能力边界拆成可验收的排查清单。
• 关键词：HarmonyOS, harmonyOS, ArkTS, Hvigor, build-profile.json5, SDK 配置, targetSdkVersion, compatibleSdkVersion, 构建排查
• 文章封面 ：doc/csdn-series/covers/cover-19-hvigor-sdk-build-check.jpg
• 投稿方向：普通技术拆解文
• 项目环境 ：HarmonyOS SDK 6.1.0(23)、ArkTS、DevEco Studio、GIFRubiksCube
• 验证时间：2026-06-27 16:30 +08:00
• 验证对象 ：build-profile.json5、entry/src/main/ets/products/main/Index.ets、Hvigor assembleHap 输出、doc/screenshots_current/*.jpeg

第 18 篇把 3D 能力边界讲清楚之后，工程上马上会遇到另一个问题：能力路线写得再稳，如果本地构建配置不稳定，3D 入口、GIF 导出、主题和作品页验收都无法进入发布链路。第 19 篇只处理一件事：把 HarmonyOS SDK 版本串、Hvigor 构建命令、签名材料和警告分类拆成一套能复现、能排查、能交付的工程规则。

一、真实工程问题背景

这次不是"写一篇构建教程"，而是项目里真的出现过一组容易互相影响的问题。为什么要单独写第 19 篇？因为动图魔方已经从普通 GIF 工具扩展到了素材导入、真实图片序列、3D 预览、服务卡片、深浅色主题和 CSDN 系列发布。功能越来越多以后，构建配置就不再是 DevEco Studio 自动生成的背景文件，而是发布链路的一部分。

1. SDK 版本串容易写错 。项目讨论 3DGS 和 API 26 时，很容易把能力目标、设备 API 和当前构建 SDK 混成一句"切到 API 26"。但 build-profile.json5 实际需要的是当前工程可识别的 SDK 版本格式，例如 6.1.0(23)。
2. 构建命令必须可复制。如果只说"IDE 能跑"，下一台机器、下一次自动化、下一篇 CSDN 文章都无法复验。本文使用的命令是 Hvigor CLI，不依赖编辑器当前页面。
3. 签名材料不能被文章泄漏 。build-profile.json5 里真实存在 p12、p7b、证书路径和加密后的密码字段，文章只能展示结构和脱敏值，不能把完整材料当作代码块贴出去。
4. 警告和错误要分级 。构建输出里有些任务是 UP-TO-DATE，有些是 Finished，真正要盯的是 BUILD SUCCESSFUL 或失败码。不能把所有黄色输出都当成阻塞，也不能把签名异常当成普通提示跳过。
5. 功能验收依赖构建边界 。第 18 篇的 CapabilityService 已经把设备能力和构建能力分开；如果当前构建仍是 6.1.0(23)，文章和产品说明就不能宣称真实 3DGS 执行体已经落地。

这类问题的风险很现实：用户看到的是一个能导出 GIF 的工具，测试看到的是一个需要稳定构建和安装的 HAP，文章读者看到的是一条技术路线。如果三者的版本口径不一致，后续每一篇文章都会被"到底按哪个 SDK 验收"拖住。

二、目标与边界

本文的目标不是升级 SDK，也不是演示所有 Hvigor 参数，而是把当前项目已经可用的构建口径固定下来。

目标	本文处理方式	为什么这么定
SDK 版本串	以 build-profile.json5 当前值为准	避免把 API 26 能力规划写成当前构建事实
Hvigor 命令	使用 assembleHap --mode module -p product=default --no-daemon	自动化和人工终端都能复现
签名配置	只展示脱敏结构	保护证书路径、密码和 profile 材料
构建结果	记录真实输出摘要	支撑文章不是空泛经验
3D 能力	继续承认当前包的边界	和第 18 篇能力路由保持一致
发布清单	写入 CSDN 系列本地记录	让第 20 篇收官能继承这次证据

边界也要说清楚：本文不替换证书、不重建 AGC profile、不改变包名，不修改 EntryAbility.ets 或页面业务逻辑。当前仓库还有用户已有的大量工程改动，本文只围绕构建配置、命令复现和发布文档展开。

三、源码对象与证据链

这篇文章的主对象是 build-profile.json5，但构建排查不能只盯一个文件。一个 HarmonyOS 工具 App 能否发布，至少要把工程级配置、入口页面、功能截图、构建命令和发布记录串起来。

证据类型	文件或命令	本文使用方式
工程级构建配置	build-profile.json5	说明 SDK、签名、模块和 strictMode
主页面入口	entry/src/main/ets/products/main/Index.ets	验证当前构建对象不是空壳页面
3D 能力层	entry/src/main/ets/features/threeD/services/CapabilityService.ets	承接第 18 篇能力边界
GIF 导出层	entry/src/main/ets/features/gif/services/ExportService.ets	确认核心业务仍进入构建
发布规划	doc/csdn-series/20篇系列规划.md	保持第 19 篇编号、标题和封面一致
发布记录	doc/csdn-series/publish-record.json	发布成功后记录 articleId、封面和状态

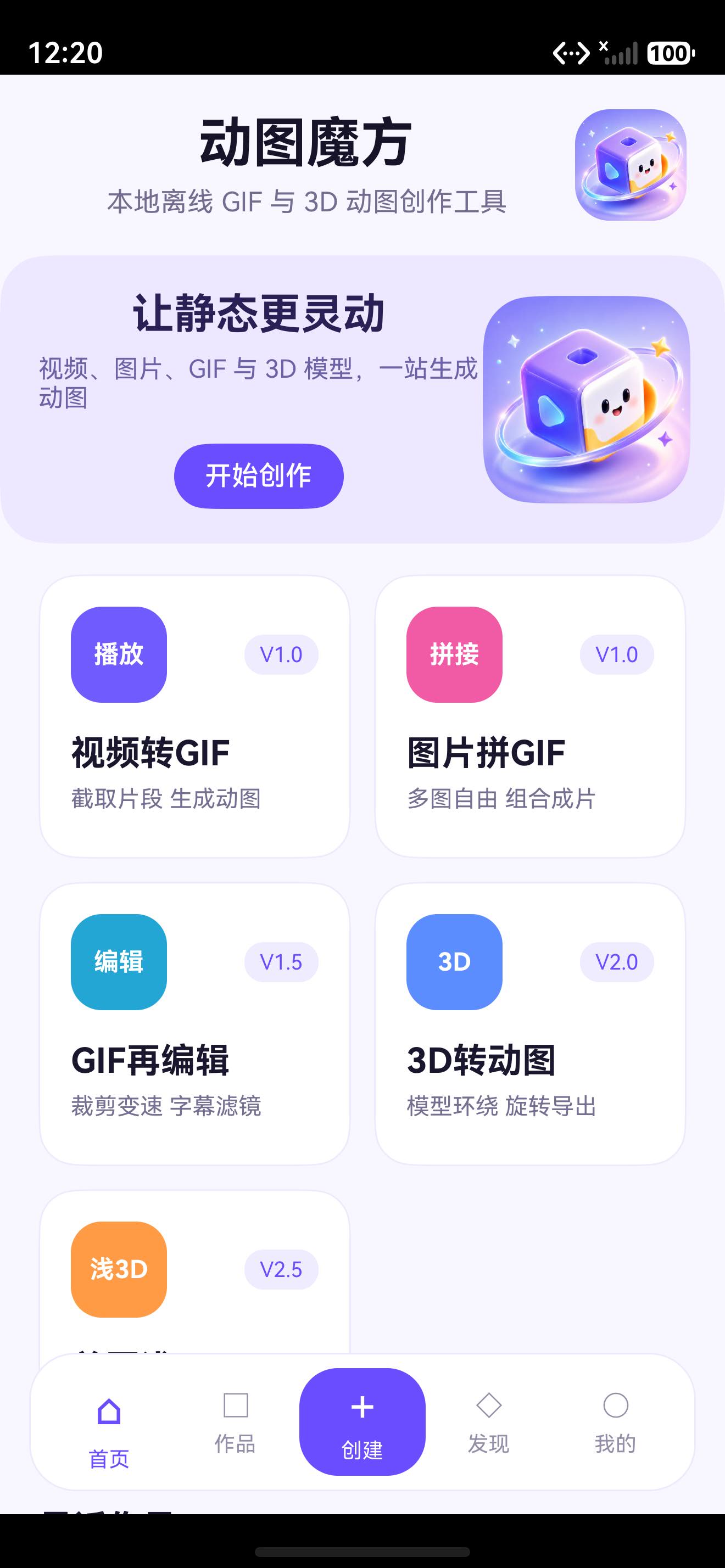

首页截图	https://i-blog.csdnimg.cn/direct/efeec2074b0247fe8b4629b27a1a90aa.jpeg	验收构建对象对应真实 App

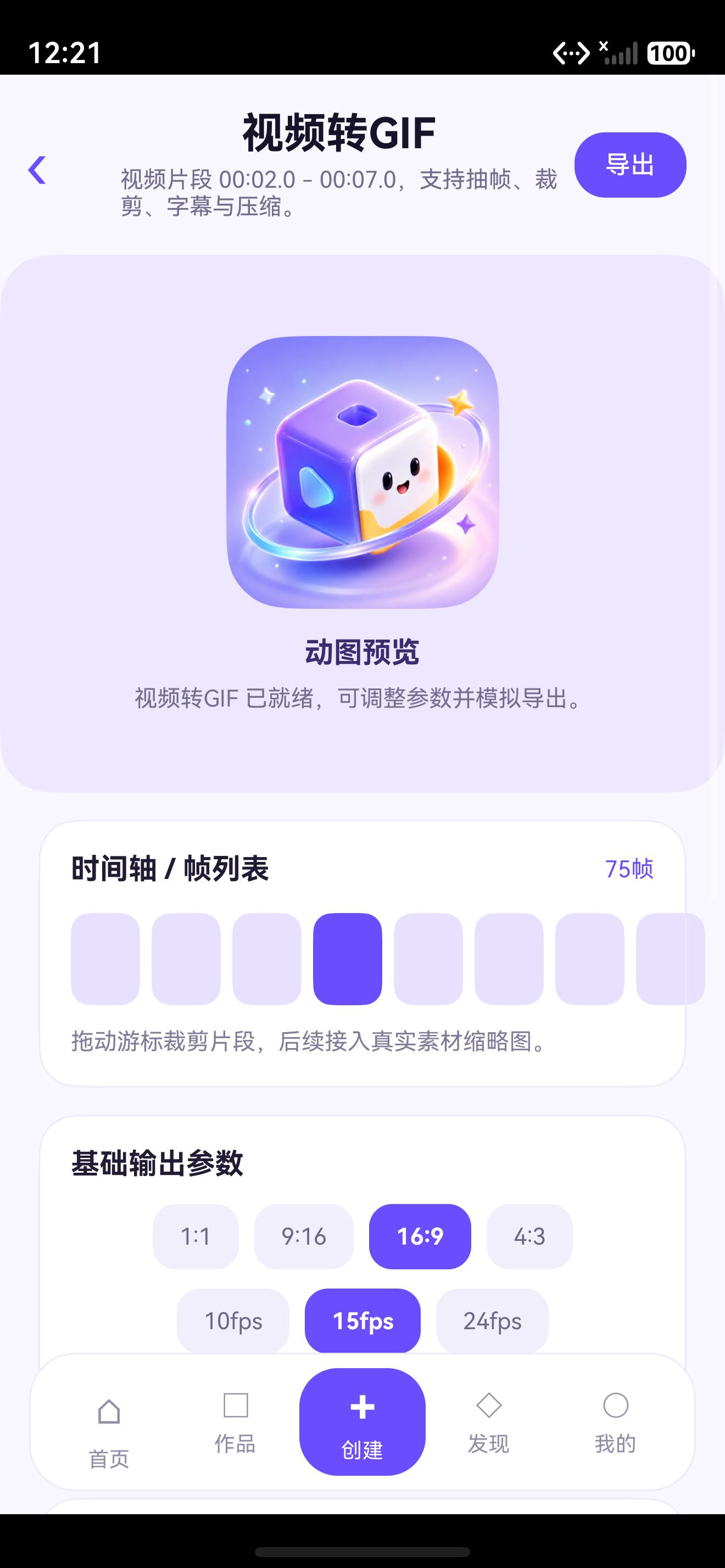

编辑页截图	https://i-blog.csdnimg.cn/direct/11214b59c5d0419cb03f0357f69ac06e.jpeg	验收 GIF 工具主链路

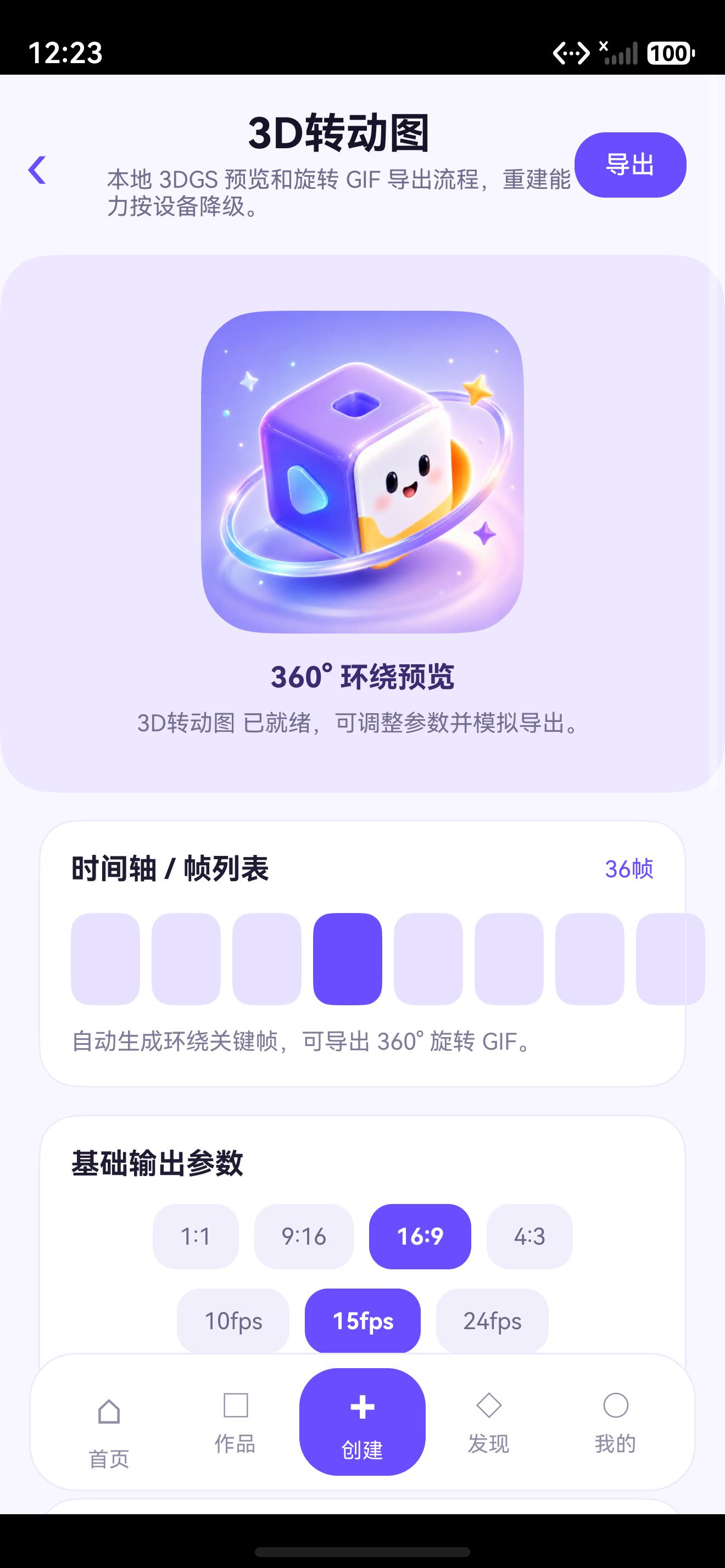

3D 截图	https://i-blog.csdnimg.cn/direct/3d18169d59e94382b04727cfd1aa0d50.jpeg	验收第 18 篇延续能力

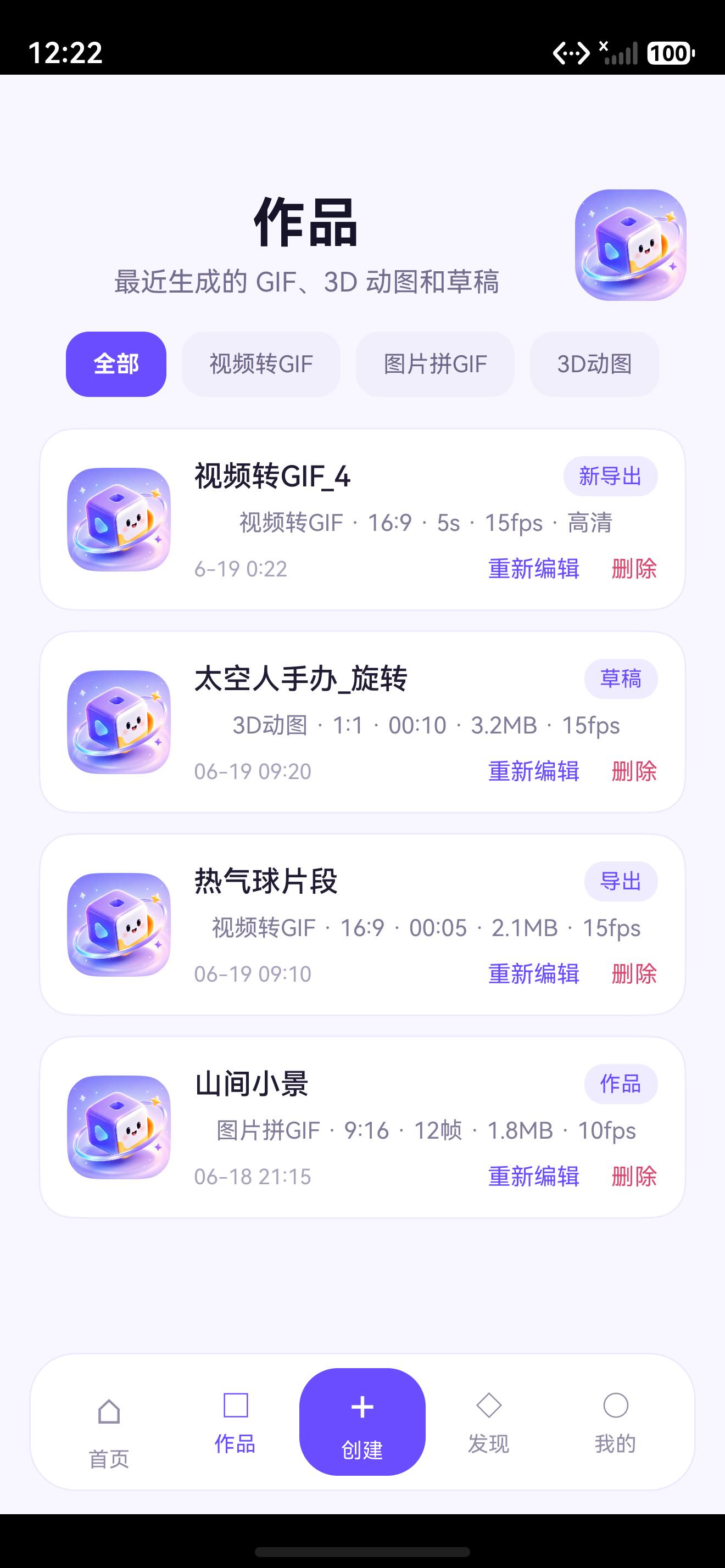

作品页截图	https://i-blog.csdnimg.cn/direct/8d56691f324d40d5885465386d1e5322.jpeg	验收发布前回看闭环

这里有一个取舍：文章要写真实工程问题，但不能把本地签名密钥、密码、证书材料完整暴露出来。所以后面的代码块会保留字段名和结构，只用 *** 表示敏感值。

四、先定位 SDK 配置，不要先猜报错

构建排查第一步不是去改页面，也不是重新安装 DevEco Studio，而是定位真正的配置文件。当前项目的 SDK 配置在工程级 build-profile.json5 里：

rg -n "targetSdkVersion|compatibleSdkVersion|runtimeOS|strictMode" build-profile.json5

本次定位结果来自真实项目：

build-profile.json5:22:        // 切到 API 26（版本串 26.0.0）以启用真实 3DGS 端侧能力。
build-profile.json5:23:        "targetSdkVersion": "6.1.0(23)",
build-profile.json5:24:        "compatibleSdkVersion": "6.1.0(23)",
build-profile.json5:25:        "runtimeOS": "HarmonyOS",
build-profile.json5:27:          "strictMode": {

这几行很有价值，因为它们暴露了一个常见问题：注释里仍然保留了"API 26 / 26.0.0"的历史说法，但实际可构建配置已经回到了 6.1.0(23)。如果文章或发布说明只引用注释，就会误导读者；如果只看实际字段，又会忘记为什么第 18 篇强调 3DGS 仍是预留路线。

我的处理规则是：构建以字段为准，路线以能力层为准，注释只作为历史线索。

五、SDK 版本串为什么不能和能力目标混写

HarmonyOS 工程里经常会同时出现三种说法：

1. 当前 SDK 版本，例如 6.1.0(23)。
2. 设备或系统能力的 API 编号，例如讨论中的 API 26。
3. 某个未来能力的产品目标，例如 3DGS 重建、Spatial Recon 或多模态素材生成。

这三者互相关联，但不是同一个配置项。官方文档里，build-profile.json5 是工程构建配置的一部分，Hvigor 也会读取工程级和模块级配置来组织 product、module、target、buildMode 和 buildOption。参考：命令行构建工具 hvigorw 与 build-profile.json5 配置说明。

项目里的脱敏配置可以写成这样：

{
  "app": {
    "products": [
      {
        "name": "default",
        "signingConfig": "default",
        "targetSdkVersion": "6.1.0(23)",
        "compatibleSdkVersion": "6.1.0(23)",
        "runtimeOS": "HarmonyOS",
        "buildOption": {
          "strictMode": {
            "caseSensitiveCheck": true,
            "useNormalizedOHMUrl": true
          }
        }
      }
    ]
  }
}

这段配置表达的是"当前包按 HarmonyOS 6.1.0(23) 构建"，不是"未来 3DGS 能力不做了"。第 18 篇的能力路由正是为了解决这个矛盾：页面可以展示 3D 入口，服务层可以保留 3DGS 执行体接入口，但当前构建结果必须按 6.1.0(23) 验收。

六、签名材料要检查，但文章和日志里要脱敏

build-profile.json5 里还有签名配置。这个部分对发布很关键，但不适合原样写到文章里。

{
  "signingConfigs": [
    {
      "name": "default",
      "type": "HarmonyOS",
      "material": {
        "storeFile": "D:/.../aichiboboji.p12",
        "storePassword": "***",
        "keyAlias": "aichiboboji",
        "keyPassword": "***",
        "profile": "D:/.../动图魔方调试签名Debug.p7b",
        "certpath": "D:/.../图形处理项目调试证书.cer"
      }
    }
  ]
}

签名排查时，我会把它拆成四类问题：

检查项	需要看什么	不能做什么
storeFile	p12 路径是否存在	不把完整本机路径当成通用教程
storePassword	是否由 DevEco/AGC 正确生成	不在文章或聊天里公开
profile	是否匹配 bundle、设备和调试/发布类型	不用错 profile 去解释运行失败
certpath	证书是否和 profile 同源	不把证书问题伪装成 ArkTS 编译问题

这也是为什么本文把"签名提醒"放进构建排查，而不是发布前最后一分钟再看。签名问题一旦拖到发布前，会和 SDK、设备、模块配置混在一起，排查成本会成倍上升。

七、Hvigor 命令要固定成可复制口径

本次构建使用的是项目根目录下的真实命令：

$env:DEVECO_SDK_HOME = 'D:\HuaweiDevelopFormalStudy\DevEco Studio\sdk'
$env:Path = 'D:\HuaweiDevelopFormalStudy\DevEco Studio\jbr\bin;D:\HuaweiDevelopFormalStudy\DevEco Studio\sdk\default\openharmony\toolchains;D:\HuaweiDevelopFormalStudy\DevEco Studio\tools\node;' + $env:Path
& 'D:\HuaweiDevelopFormalStudy\DevEco Studio\tools\hvigor\bin\hvigorw.bat' assembleHap --mode module -p product=default --no-daemon

这里有几个细节值得保留：

1. DEVECO_SDK_HOME 明确指向本机 DevEco SDK。
2. Path 里显式加入 JBR、toolchains 和 DevEco node。
3. assembleHap 只构建 HAP，不把 AppGallery 发布动作混进来。
4. --mode module -p product=default 对应当前工程的默认 product。
5. --no-daemon 让自动化日志更容易收尾，不依赖残留 daemon 状态。

这条命令和官方命令行构建思路一致：把构建从 IDE 当前状态里抽离出来，形成可重复执行的终端口径。

八、真实构建输出怎么读

本次实测输出的关键结果是：

> hvigor UP-TO-DATE :entry:default@CompileArkTS...
> hvigor UP-TO-DATE :entry:default@PackageHap...
> hvigor UP-TO-DATE :entry:default@SignHap...
> hvigor Finished :entry:assembleHap... after 1 ms
> hvigor BUILD SUCCESSFUL in 3 s 189 ms

这段日志说明三件事：

1. ArkTS 编译阶段没有报错。
2. HAP 打包和签名阶段没有阻塞。
3. 本次构建很多任务是 UP-TO-DATE，表示缓存命中，不代表没有经过构建系统检查。

如果后续遇到失败，我会先按阶段归类：

阶段	常见问题	排查入口
CreateBuildProfile	SDK 字段、product、module 配置错误	build-profile.json5
CompileArkTS	语法、类型、导入路径、API 签名不匹配	entry/src/main/ets/**
ProcessResource	资源路径、媒体命名、profile 配置错误	entry/src/main/resources/**
PackageHap	模块依赖、产物目录、oh-package 配置	entry/build-profile.json5、oh-package.json5
SignHap	p12、p7b、证书或 alias 不匹配	signingConfigs

这张表比"构建失败了怎么办"更有用，因为它把问题先拆到构建阶段，再去定位文件，而不是看见红字就去改业务代码。

九、截图证据与源码映射

构建通过只是底线。发布前还需要证明这个包对应的是当前功能集，而不是一个空壳构建。下面四张截图分别对应功能入口、编辑主链路、3D 能力和作品回看。

截图	对应源码位置	需要证明的规则
首页功能入口	entry/src/main/ets/products/main/Index.ets:28	当前构建入口是主产品页
编辑器主链路	entry/src/main/ets/products/main/Index.ets:591	GIF 导出仍走 ExportService.exportGif()
3D 预览入口	entry/src/main/ets/products/main/Index.ets:889	3D 入口仍由 Model3DView 承接
作品页回看	entry/src/main/ets/products/main/Index.ets:595	导出结果会进入本地作品列表
能力路由	entry/src/main/ets/features/threeD/services/CapabilityService.ets:17	构建能力和设备能力分开判断
导出服务	entry/src/main/ets/features/gif/services/ExportService.ets:20	构建覆盖核心 GIF 服务

这里的重点不是截图好不好看，而是截图能否和源码位置互相解释。构建排查文章如果只有命令输出，读者会不知道这个包到底覆盖了哪些业务；只有截图，又会像产品展示页。两者连起来，才是工程证据。

十、构建配置和 3D 能力边界的关系

第 18 篇里，CapabilityService 把能力路由拆成设备能力和构建能力。第 19 篇需要承接这个判断，因为 SDK 配置不只是"能不能编译"，它还会决定文章怎么写、测试怎么验收。

export interface CapabilityResult {
  route: '3dgs' | 'render' | 'synthetic';
  deviceSupportsRecon: boolean;
  buildSupportsRecon: boolean;
  message: string;
}

这类结构的价值在于它不让页面直接猜 SDK：

const cap = CapabilityService.detect3D();
if (cap.route === '3dgs') {
  // 未来真实 3DGS 执行体接入后走这里。
} else if (cap.route === 'render') {
  // 当前构建优先走实时 3D 预览与合成导出。
} else {
  // 设备或构建都不满足时，保留单图浅 3D 降级。
}

如果 build-profile.json5 当前是 6.1.0(23)，那么第 18 篇、第 19 篇和发布说明都应该保持同一个口径：当前版本已有 3D 预览和能力路由，真实 3DGS 执行体仍是预留路线。这个边界看起来保守，但它能保护后续发布。

十一、复现命令与日志留存

为了让下次自动化或人工复核能快速定位，我把本文用到的命令整理成一组最小集合。

rg -n "targetSdkVersion|compatibleSdkVersion|runtimeOS|strictMode" build-profile.json5

rg -n "CapabilityService|Model3DView|ExportService|StorageService" entry/src/main/ets/products/main/Index.ets entry/src/main/ets/features -g "*.ets"

Get-ChildItem -Path 'doc\screenshots_current' -Filter '*.jpeg' | Select-Object -First 20 -ExpandProperty FullName

$env:DEVECO_SDK_HOME = 'D:\HuaweiDevelopFormalStudy\DevEco Studio\sdk'
$env:Path = 'D:\HuaweiDevelopFormalStudy\DevEco Studio\jbr\bin;D:\HuaweiDevelopFormalStudy\DevEco Studio\sdk\default\openharmony\toolchains;D:\HuaweiDevelopFormalStudy\DevEco Studio\tools\node;' + $env:Path
& 'D:\HuaweiDevelopFormalStudy\DevEco Studio\tools\hvigor\bin\hvigorw.bat' assembleHap --mode module -p product=default --no-daemon

node tools/check_csdn_article_quality.js 19

本次构建验收摘要：

BUILD SUCCESSFUL in 3 s 189 ms

本次源码定位摘要：

entry/src/main/ets/products/main/Index.ets:28:@Entry
entry/src/main/ets/products/main/Index.ets:591:const work = await ExportService.exportGif(this.ctx(), preset, signal);
entry/src/main/ets/products/main/Index.ets:889:Model3DView({ viewSize: this.isWide() ? 360 : 320 })
entry/src/main/ets/features/threeD/services/CapabilityService.ets:17:export class CapabilityService

这些命令的价值在于可复现。下次如果有人说"构建又不稳定了"，我们可以先跑同一组命令，看问题发生在配置、源码、资源、签名还是平台环境。

十二、常见错误分类与修正顺序

构建排查最怕把所有问题混在一起。我的顺序是先配置，再环境，再源码，最后签名和平台。

顺序	检查点	通过标准	风险
1	项目根目录	当前路径是 GIFRubiksCube	在错误项目里构建
2	SDK 环境变量	DEVECO_SDK_HOME 指向 DevEco SDK	使用旧 SDK 或缺 toolchains
3	SDK 字段	targetSdkVersion 与 compatibleSdkVersion 是当前可识别版本	API 编号和 SDK 串混写
4	product	product=default 存在	命令指向不存在的 product
5	模块列表	entry 模块在 modules 中	只改页面但模块没进构建
6	ArkTS 编译	CompileArkTS 通过	API 签名、导入路径、类型错误
7	资源处理	ProcessResource 通过	图片、profile、路由配置错误
8	签名	SignHap 通过	profile、证书或 alias 不匹配
9	HAP 产物	assembleHap 成功	缓存或产物目录异常
10	截图验收	当前功能截图可对应源码	构建成功但不是目标版本

这个顺序有一点朴素，但很有效：先确保工程能被构建系统理解，再讨论页面和业务。否则每次构建失败都会让人误以为是刚改的 ArkUI 代码坏了。

十三、本文不解决但必须记录的边界

第 19 篇也有几个不越界的地方：

1. 不把调试签名当成上架签名。调试 profile 能让本地构建通过，不等于 AppGallery 发布材料已经齐全。
2. 不用构建成功证明所有设备兼容。compatibleSdkVersion 和设备镜像仍然要在安装阶段复核。
3. 不把 3DGS 预留说成当前已落地。当前构建只证明项目能在 6.1.0(23) 下通过，不能证明 API 26 执行体已经存在。
4. 不把 UP-TO-DATE 误读成未构建。它说明 Hvigor 判断任务无需重跑，最终仍以 BUILD SUCCESSFUL 为准。
5. 不在文章中公开签名密码和完整证书路径。工程排查可以记录"字段存在"，不能泄漏材料。

这些边界让文章更可信。技术文不是把所有结果说满，而是把可以证明的事情证明清楚，把暂时不能证明的事情留在后续路线里。

十四、工程验收清单

验收项	结果	证据
SDK 字段已定位	通过	build-profile.json5:23-24
当前构建版本口径明确	通过	targetSdkVersion / compatibleSdkVersion 均为 6.1.0(23)
Hvigor 命令可复现	通过	assembleHap --mode module -p product=default --no-daemon
ArkTS 编译通过	通过	CompileArkTS 输出 UP-TO-DATE
HAP 打包通过	通过	PackageHap / SignHap 未阻塞
构建最终成功	通过	BUILD SUCCESSFUL in 3 s 189 ms
签名材料已脱敏说明	通过	本文只展示字段结构和 ***
3D 能力边界未夸大	通过	CapabilityService 仍按构建能力路由
截图和源码有映射	通过	首页、编辑、3D、作品页四张截图
第 19 篇具备发布前本地质检入口	通过	node tools/check_csdn_article_quality.js 19

十五、工程复盘

这次构建排查带来的最大收益，是把"版本口径"变成了一个可检查对象。以前写文章时很容易把未来能力、当前 SDK、构建命令和截图验收混在一起；现在它们各自有位置：

1. build-profile.json5 负责当前构建事实。
2. CapabilityService.ets 负责能力路由和降级口径。
3. Hvigor 命令负责可复现构建。
4. 截图负责证明构建对象对应真实功能。
5. publish-record.json 负责记录发布状态和 CSDN 链接。

这也是为什么第 19 篇适合放在系列尾声。前 18 篇已经拆了页面、导出、素材、存储、主题、3D 和验收，第 19 篇把它们背后的工程构建底座补齐。这样第 20 篇做发布前清单时，就不需要重新解释"为什么构建也算技术内容"。

十六、下一篇衔接

第 20 篇是系列收官：动图魔方技术拆解 20：HarmonyOS 工具 App 发布前工程清单与复盘。

它会把前面 19 篇分散的证据收成一个发布前清单：

1. 功能链路是否覆盖素材导入、编辑、导出、作品回看和 3D 入口。
2. 截图、构建输出、本地质检和 CSDN 发布记录是否能互相印证。
3. 哪些能力属于当前版本，哪些能力属于后续 SDK 或平台能力演进。
4. doc/csdn-series 如何作为项目文档资产继续维护，而不是发布后就被遗忘。

如果说第 19 篇解决的是"这个工程怎么稳定构建"，第 20 篇要解决的就是"这个工程怎么带着清晰证据完成一轮发布复盘"。
