一、行业背景：从有线到无线，投屏技术的演进困境
在消费电子与专业音视频领域，HDMI 接口已成为高清信号传输的事实标准。然而标准 HDMI 线材的有效传输距离仅 5 米左右，长距离布线不仅成本高、施工繁琐，还面临信号衰减、闪屏、色彩失真等问题。随着展厅、舞台、户外直播、工业医疗、多教室分布式部署等场景需求爆发，有线方案的物理限制愈发凸显。
无线投屏看似是完美解法，但行业内长期存在几大难以突破的技术痛点：
- 延时过高：普通 WiFi 投屏方案延时普遍在 200ms 以上，无法满足直播、摄影监看、互动场景的实时性要求
- 画质压缩严重：为了适配无线带宽，大量方案牺牲色度采样与动态范围，画面细节丢失明显
- 抗干扰能力弱：2.4G 频段拥堵、墙体遮挡、多设备共存时极易断连或花屏
- 传输距离有限：多数消费级方案空旷环境仅 30-50 米，难以覆盖专业场景
- 功能单一：仅支持视频传输，缺乏 IR、KVM、RS232 等工业级控制能力
对于硬件开发者和产品经理而言，选择一套成熟稳定、性价比高的无线投屏芯片方案，直接决定了终端产品的市场竞争力。本文将深度拆解一套基于国产芯片的全系列无线投屏解决方案，覆盖 1080P 到 4K 分辨率，以及从消费级到专业级的全场景需求。
二、无线投屏的底层技术架构
一套完整的 HDMI 无线投屏系统，本质上是一个 "采集 - 编码 - 传输 - 解码 - 输出" 的闭环链路：
- 信号采集：接收 HDMI 输入信号，解析视频时序与 EDID 信息
- 硬件编码：将原始视频流压缩为 H.264/H.265 码流，压缩效率直接决定画质与延时的平衡
- 无线传输：通过 2.4G/5G 双频 WiFi 传输，涉及调制解调、抗干扰算法、前向纠错
- 硬件解码：接收端实时解码，重建视频帧时序
- 显示输出：输出标准 HDMI 信号给显示设备
其中，编解码芯片的性能和传输协议的优化是决定整套方案上限的核心因素。H.265 相比 H.264 可节省约 50% 带宽，在同等码率下画质更优，或同等画质下延时更低，但对芯片算力要求也更高。
三、全系列无线投屏芯片方案详解
深圳市潜创微科技基于多年音视频技术积累，推出了覆盖不同分辨率与应用场景的无线投屏芯片组合方案，采用专用收发分离双芯片设计，发射端与接收端各司其职，在系统层面实现最优性能配比。
3.1 1080P60 高性能无线图传方案（QCW5001+QCW5002）
这是一款面向专业场景的高规格方案，主打低延时与远距离传输。
核心参数：
- HDMI 输入：最高支持 1080P@60Hz
- HDMI 输出：固定 1080P@60Hz
- 传输距离：空旷环境 50-500 米可调
- 传输延时：80-100ms（端到端）
- 编解码标准：H.265 硬件编解码
- 传输码流：4Mbps-7Mbps 自适应
- 组网能力：支持多对一、一对八分发
- 扩展控制：支持 IR 红外回传、KVM 键鼠透传、RS232 串口控制
该方案的亮点在于一对八分发能力，非常适合展厅、培训机构、多屏联动场景，一台发射端可同时向八台接收端推送画面，大幅降低系统部署成本。80ms 级别的端到端延时，在影视摄影监看、直播导播等对实时性要求高的场景中也能胜任。
3.2 4K30 超高清无线投屏方案（QCW5101+QCW5102）
随着 4K 显示设备普及，4K 投屏需求快速增长。这套方案针对超高清场景优化，在 4K 分辨率下保持传输稳定性。
核心参数：
- HDMI 输入：最高支持 4K@30Hz
- HDMI 输出：最高支持 4K@30Hz
- 传输距离：空旷环境 50-500 米
- 传输延时：约 120ms
- 编解码标准：H.265 硬件编解码
- 传输码流：约 8Mbps
- 组网能力：支持多对一、一对六分发
- 扩展控制：支持 IR/KVM/RS232 远程控制
H.265 高效编码让 4K 信号在 8Mbps 码率下即可保持良好画质，相比同级别 H.264 方案带宽占用降低近一半，无线传输更稳定，抗干扰能力更强。适合高端家庭影音、4K 展厅、会议系统等对画质有较高要求的场景。

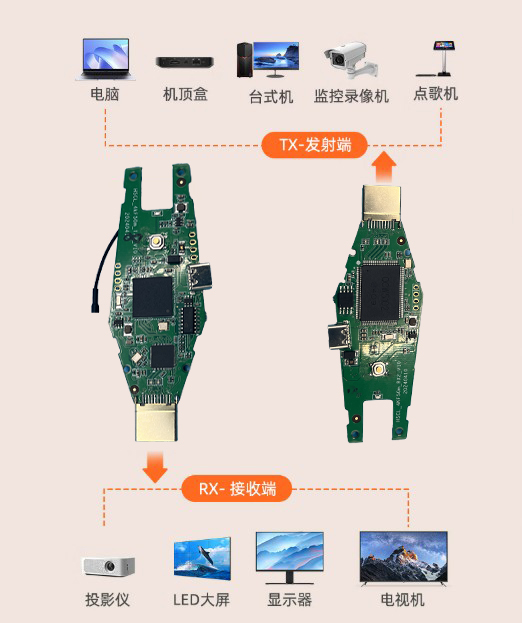

3.3 高性价比 1080P 方案（QCW5007+QCW5004）
针对成本敏感的消费级市场，这套方案在保证核心体验的前提下优化了 BOM 成本，适合大规模量产的消费电子类产品。
核心参数：
- HDMI 输入：最高 1080P@60Hz，支持 HDCP 1.4
- HDMI 输出：固定 1080P@60Hz（可定制带 HDCP 版本）
- 供电：Type-C 5V/2A
- 传输距离：空旷无干扰稳定 150 米
- 传输延时：约 100ms
- 传输码率：6Mbps-8Mbps
- 编解码标准：H.264 硬件编解码
- 组网能力：支持一对四、多对一
- 工作温度：0℃-70℃
方案集成了工作指示灯、复位键、外置天线等完整外设接口，硬件设计成熟，可直接参考设计快速导入量产，尤其适合无线投屏器、延长器类消费电子产品开发。
四、方案核心技术优势
4.1 低延时优化技术
无线投屏的延时并非单一指标，而是由编码延时 + 传输延时 + 解码延时 + 帧缓存共同组成。潜创微方案通过以下技术实现毫秒级优化：
- 硬件编解码：全流程硬件引擎处理，不占用 CPU 资源，单帧编解码延时控制在毫秒级
- 零缓存帧同步：优化帧队列管理，减少帧缓存数量，在稳定性与延时间取得最优平衡
- 自适应码率：根据无线信道质量动态调整码率，避免缓冲区堆积导致的延时累积
实测 1080P60 方案端到端延时 80-100ms，在同类 H.265 方案中处于第一梯队水平。
4.2 远距离与抗干扰能力
- 采用外置高增益天线设计，射频链路经过专业匹配调试
- 支持前向纠错（FEC）与重传机制，在弱信号环境下降低丢包率
- 2.4G/5G 双频可选，可根据现场环境灵活切换
- 空旷环境最大传输距离可达 500 米，远超行业平均水平
4.3 灵活的组网模式
不同于市面上多数仅支持点对点的方案，潜创微全系列均支持多点组网：
- 一对多发：单发射端向多接收端同时推送画面，适合广播式场景
- 多对一收：多路信号源切换显示，适合会议系统、多机位监看
这种灵活的组网能力大幅拓展了方案的应用边界，一套芯片方案可覆盖多种产品形态。
4.4 完整的控制链路
专业场景往往不止于视频传输，还需要反向控制能力。方案集成了：
- IR 红外回传：接收端接遥控器信号，回传给发射端控制源设备
- KVM 键鼠透传：支持 USB 键鼠信号反向传输，实现远程操控
- RS232 串口：对接中控系统，适合工程集成项目
五、典型应用场景
影视摄影与直播
户外直播、影视拍摄中，相机与监视器之间往往需要数米到数十米的距离，有线方案布线繁琐且影响机位移动。80ms 低延时 + 百米级传输距离，完全满足监看需求，配合电池供电方案可实现完全无线化。
展厅与数字标牌
展厅多屏联动、广告分发场景，一对八分发能力可大幅降低系统成本，无需每台显示设备单独布置信号源，施工简洁，后期维护方便。
会议与教育
会议室无线投屏、多媒体教室多教室同步授课，摆脱线缆束缚，支持多设备切换接入，提升使用体验。KVM 功能让讲师可在大屏前直接操控电脑。
工业与安防
工业现场监控画面无线传输、安防场景视频信号无线延伸，避免复杂布线，适应恶劣工业环境。0-70℃宽温设计保障长时间稳定运行。
六、为什么选择潜创微？
深圳市潜创微科技有限公司成立于 2013 年，是专注高清音视频半导体芯片代理与定制化方案开发的国家高新技术企业，同时获评专精特新中小企业、创新型中小企业，拥有 HDMI 协会会员、全球 HDCP2.2 协会会员双重行业资质，累计持有 30 余项高清音视频领域自主研发专利。
6.1 全链条技术服务
不同于单纯的芯片代理商，潜创微提供从芯片选型、方案设计、软硬件研发到整套解决方案交付的全流程服务：
- 20 人 + 专业研发团队，核心成员均有十余年行业经验
- 提供完整参考设计与技术文档，缩短客户开发周期
- 软硬件一体化技术支持，覆盖调试优化全流程
- 可根据客户需求做定制化功能开发
6.2 稳定供应链保障
公司与 ITE（联阳）、WCH（沁恒）、Sigmastar（星宸科技）、HI CHIP（海奇）、PERICOM（百利通）等全球知名半导体原厂达成深度战略合作，供货渠道稳定可靠，能有效帮助客户规避供应链波动风险。
6.3 成熟客户验证
方案已批量应用于绿联、飞利浦、海备思等国内外知名企业的消费电子产品中，经过大规模市场验证，稳定性与可靠性得到充分检验。
七、总结
无线投屏技术正在从 "能用" 向 "好用" 快速演进，低延时、高画质、远距离、强稳定成为新一代方案的核心竞争力。潜创微的QCW系列无线投屏芯片方案，覆盖了从 1080P 到 4K、从消费级到专业级的完整产品线，配合全流程技术支持服务，能够帮助消费电子客户快速完成产品开发与量产落地。
如果你正在开发无线投屏器、HDMI 延长器、无线图传设备，或者在项目中遇到了 HDMI 有线传输的距离痛点，不妨关注这套成熟的芯片方案。从芯片供货到方案落地，一站式服务可以帮你少走很多弯路。
