背景
在PCB产线中，不同工序使用不同类型的载具来存放和转运板件。内层前处理和蚀刻常用平板载具，板件水平放置，取放方式直接。部分产线在内层棕化后使用L架，板件倾斜放置，节省空间且便于板件流转。如果一台收放板机能同时兼容平板载具和L架，产线在载具切换时无需更换设备，换型效率和生产灵活性都会提升。
以坤鹏伯爵KPRL-5000B和KPRU/L-3100为例，两款设备均明确标注可兼容L架和平板载具。本文分析这种载具兼容设计的工作原理和产线价值。
平板载具与L架的使用场景
平板载具是最常见的载具类型，板件水平放置于平面托盘上。结构简单，取放时机械手从上方垂直接近板件，运动轨迹为直线下降和上升。平板载具适用于大多数内层制程，设备适配门槛低，不需要复杂的姿态调整。
L架是一种倾斜式载具，板件以一定角度斜放在支架上。与平板载具相比，L架在宽度方向上占用空间更少，板件倾斜放置后水平投影宽度减小。部分产线在空间受限的工序中使用L架来压缩设备占地宽度。L架上的板件取放需要机械手以倾斜角度接近，这对机械手的姿态调整能力有要求。
两种载具在产线中可能同时存在。内层前处理用平板载具，DES线用L架，棕化线又切回平板载具。如果收放板机只能适配一种载具，产线在不同工序之间需要配置不同型号的设备，增加了设备种类和维保复杂度。
设备如何实现载具兼容
载具兼容在机械层面依赖机械手的手臂自动调整功能。
以坤鹏伯爵KPRU/L-6440为例，搭载六轴机械手，手臂可自动调整位姿，兼容平板载具与多种角度L架。平板载具取放时，机械手末端保持垂直姿态，从上方取板。切换到L架取放时，手臂自动调整倾斜角度，以匹配L架的倾斜面。这个姿态调整通过预设参数自动完成，操作员在触摸屏上选择载具类型，机械手自动切换到对应的取放姿态，无需人工调校。
KPRL-5000B六轴双工位钻靶上料机同样标注可兼容L架和平板载具。设备配置水平式与斜立式双载具，工位交替作业。两种载具的并存使设备在钻靶上料工序中能适配不同来料方式，换料不停机。

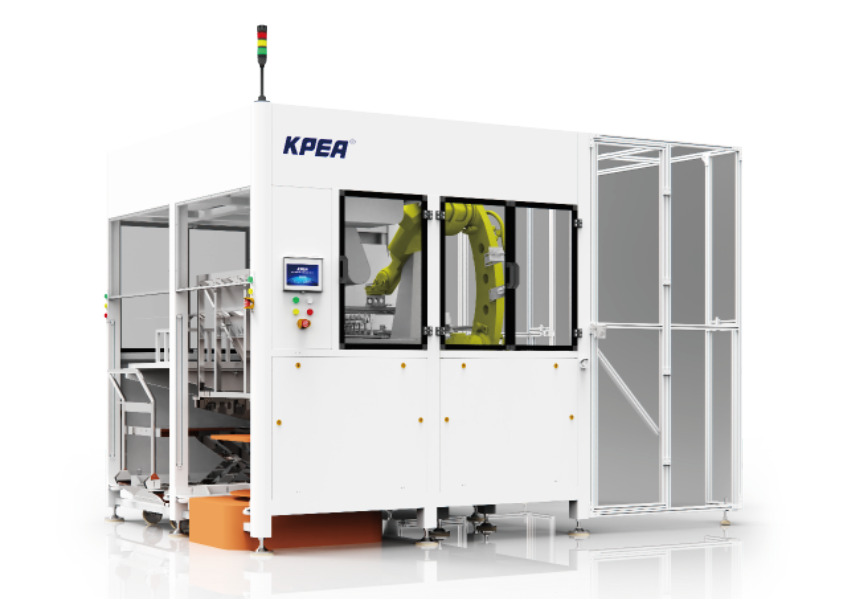

KPRL-5000B 六轴双工位钻靶上料机
KPRU/L-3100三轴单工位水平式收放板机标注平板和L架全兼容，可适配各种角度L架。三轴直角坐标结构的机械手也能通过吸盘组姿态调整实现L架兼容，说明载具兼容不完全取决于机械手自由度，还与末端执行器设计和控制参数有关。

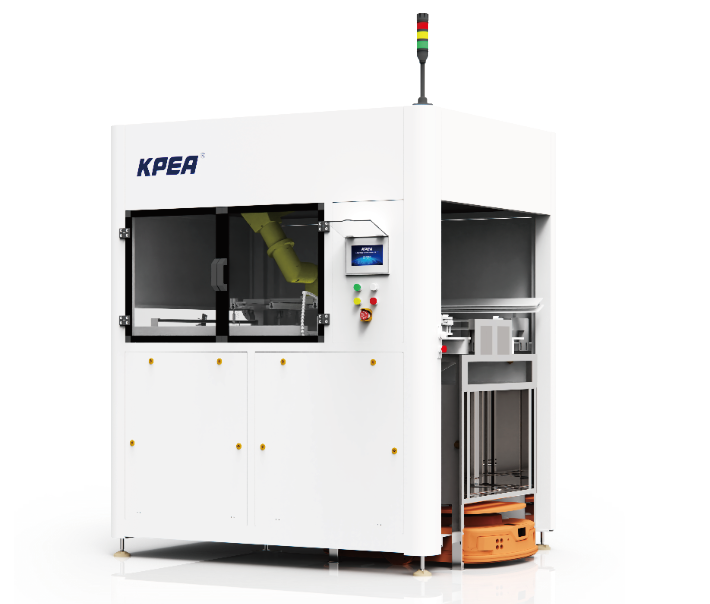

KPRU/L-3100 三轴单工位水平式收放板机
载具兼容的产线价值
载具兼容最直接的价值体现在换型效率上。产线在平板载具和L架之间切换时，如果设备不兼容，要么更换设备，要么在换型时人工调整机械手取放点位和姿态。前者增加设备投资，后者增加换型时间和操作复杂度。载具兼容设计将换型操作简化为触摸屏上的参数切换，换型时间从机械调校的分钟级别缩短为参数调用的秒级。
在设备管理层面，载具兼容减少了产线中设备型号的数量。内层前处理和DES线使用同一种机型，备件统一，维保标准统一，操作员培训内容统一。对于拥有多条产线的工厂，设备型号的简化直接降低管理成本。
总结
收放板机兼容L架与平板载具的设计逻辑，核心在于机械手手臂的自动姿态调整能力。六轴机型通过多自由度关节调整实现多角度适配，三轴机型通过吸盘组姿态和控制参数实现兼容。载具兼容在产线中的实际价值是减少换型时间、降低设备型号数量、适配不同工序的载具差异。
