概要
硬件：
STM32F103C8最小系统板。
目的：
1、熟悉STM32CubeMX软件使用。
2、熟悉GPIO控制相关的API。
依赖：
本章不依赖其他章节。
硬件

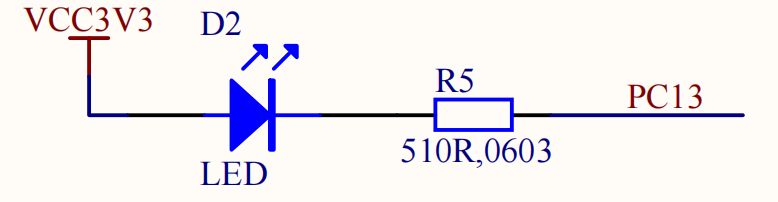

原理图
查看原理图，LED所在管脚为PC13，给低电平即可点亮LED。
软件
选择MCU

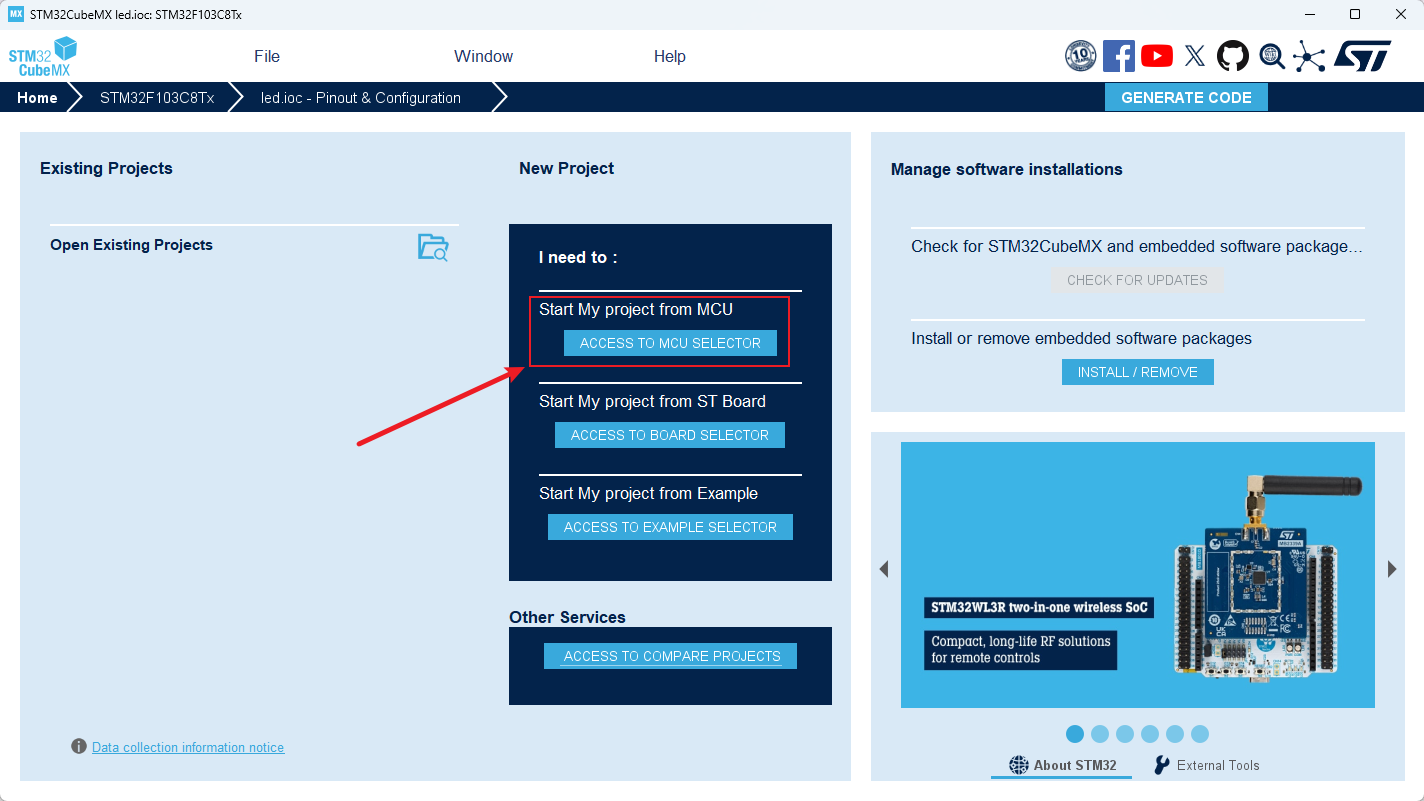

打开STM32CubeMX软件，点击Start My project from MCU。

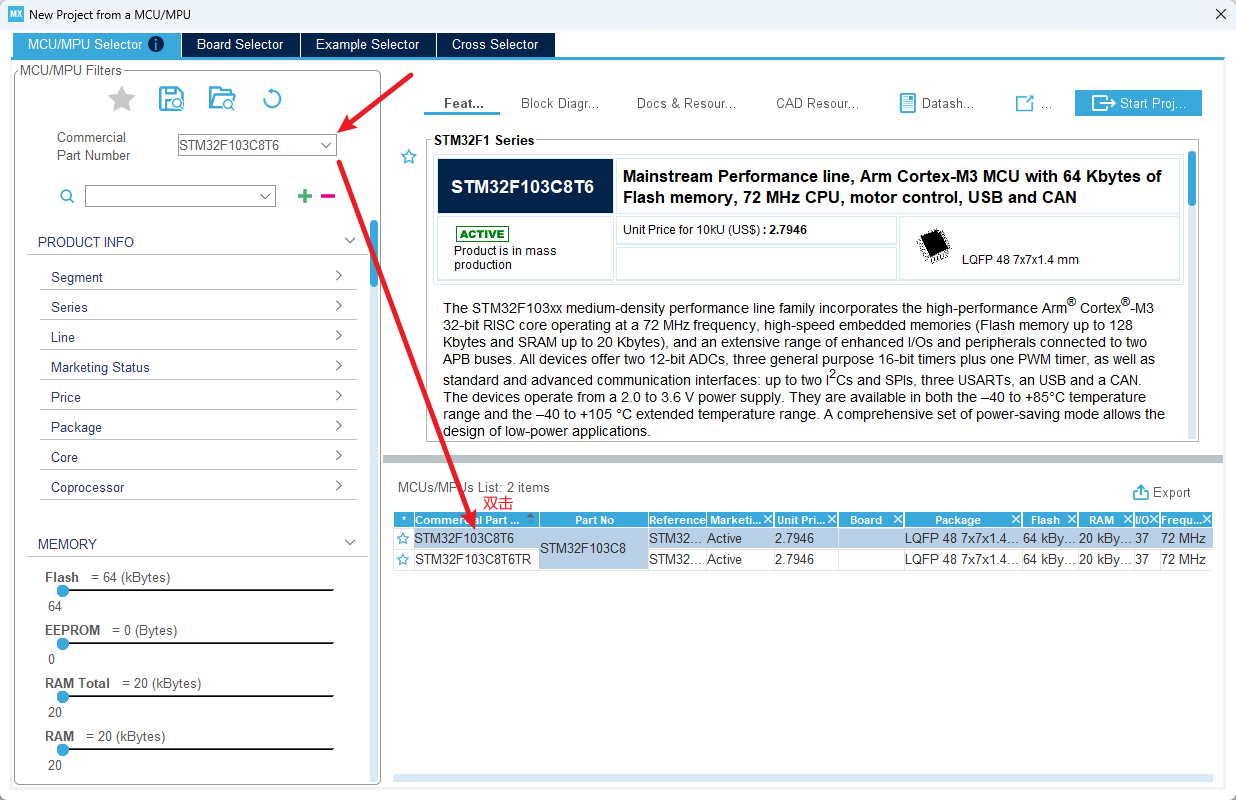

在搜索框输入STM32F103C8T6，然后双击该款芯片。

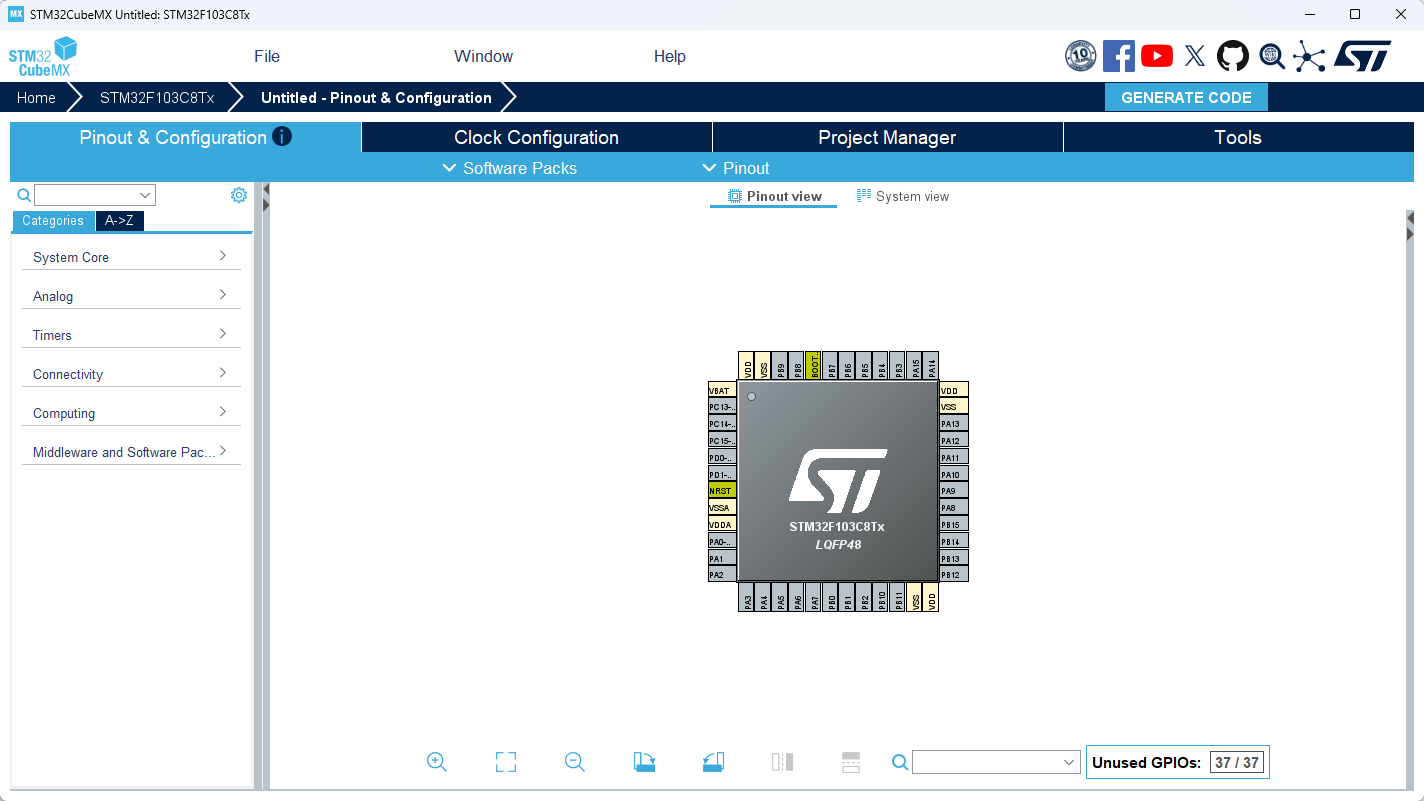

进入到芯片配置界面。
配置GPIO

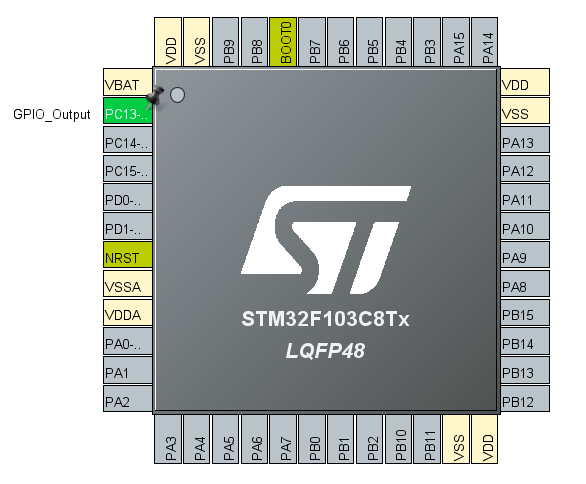

鼠标左键点击PC13，将其配置为GPIO_Output。

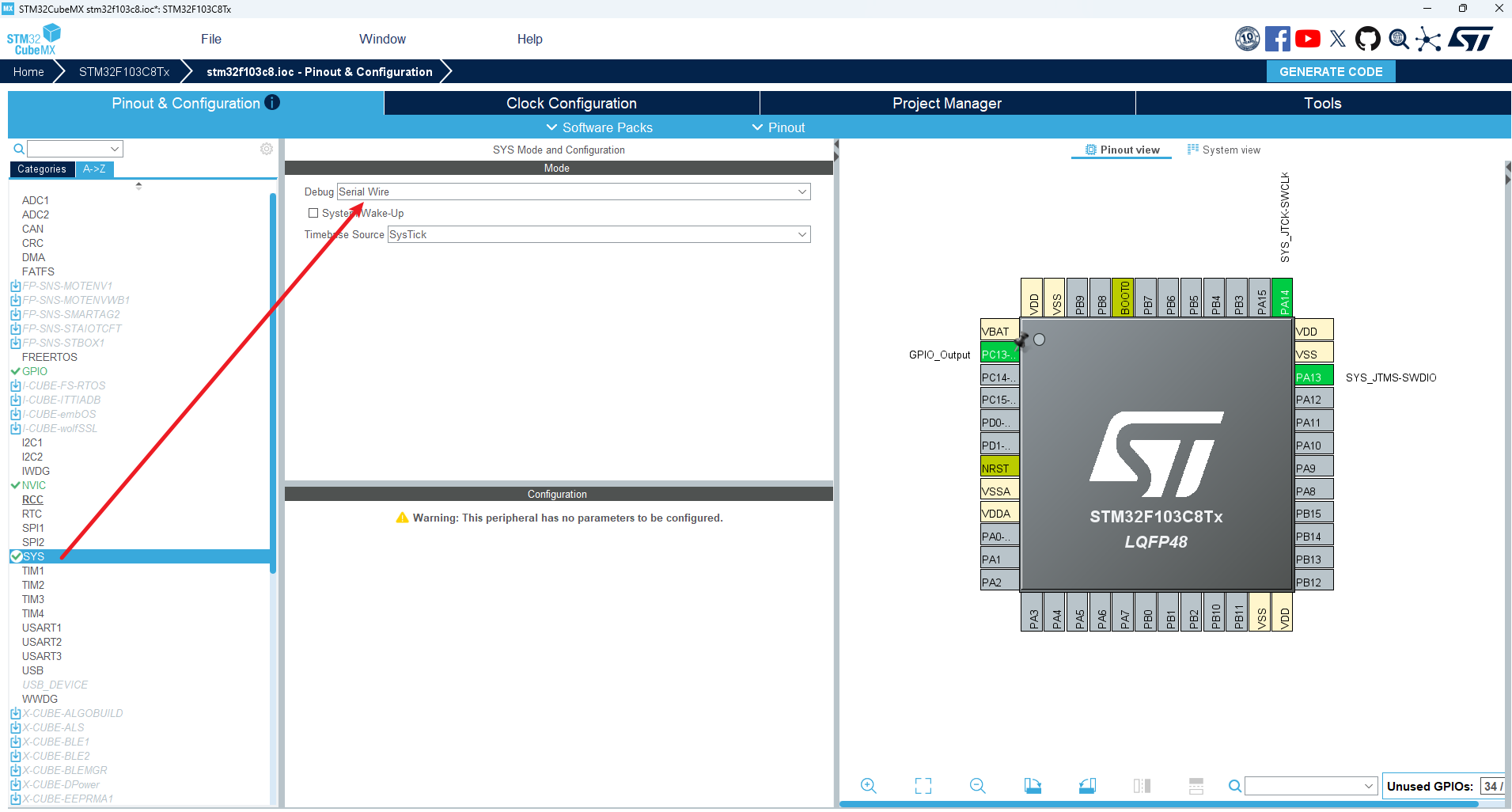

配置SWD烧录
默认是不开启SWD功能，如果不开启，上电后将无法通过SWD烧写固件。因此，将其打开，方便烧写固件。
生成代码

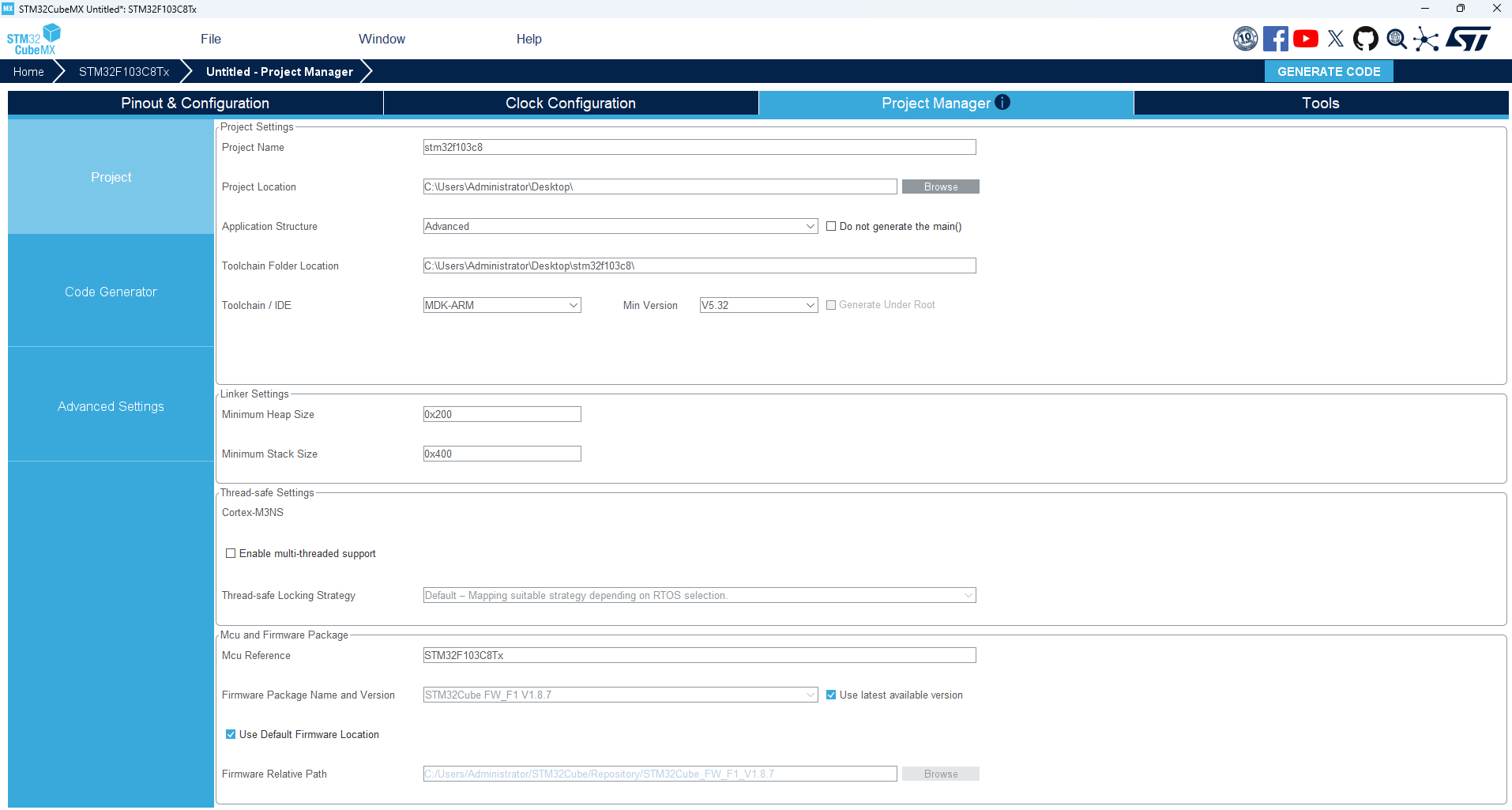

点击Project Manager设置好工程名称，保存路径，IDE等，然后点击右上角GENERATE CODE生成代码。
GPIO API
生成的代码没有LED相关的应用逻辑，只是初始化了GPIO的相关寄存器。因此，需要自己添加。

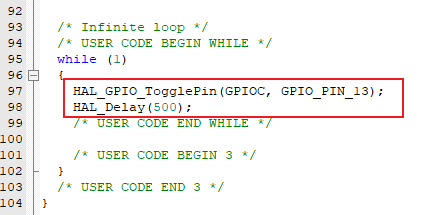

代码解释：
c
HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13); // 调用一次，GPIO的输出电平将翻转一次
HAL_Delay(500); // 500ms延时
