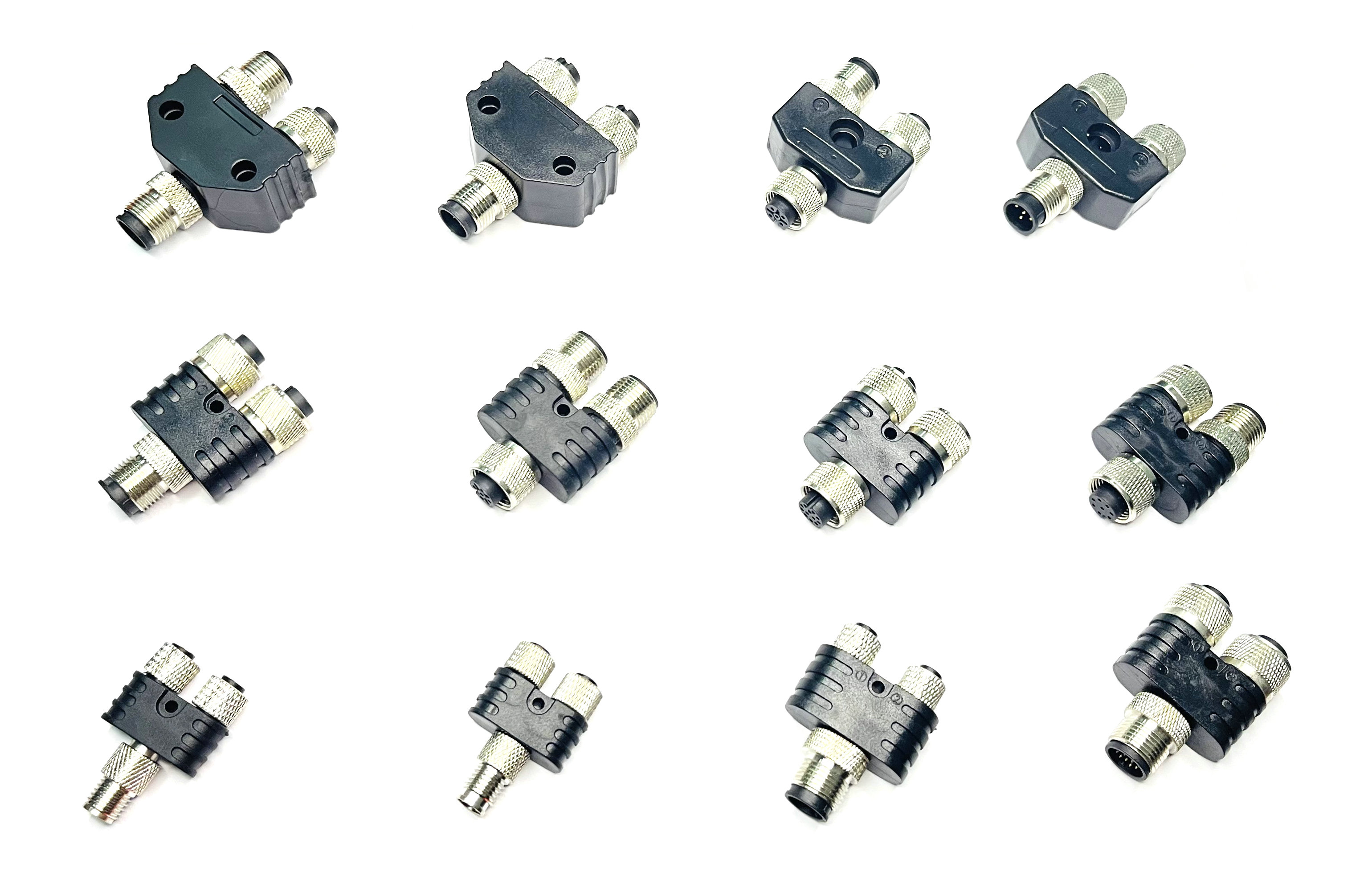

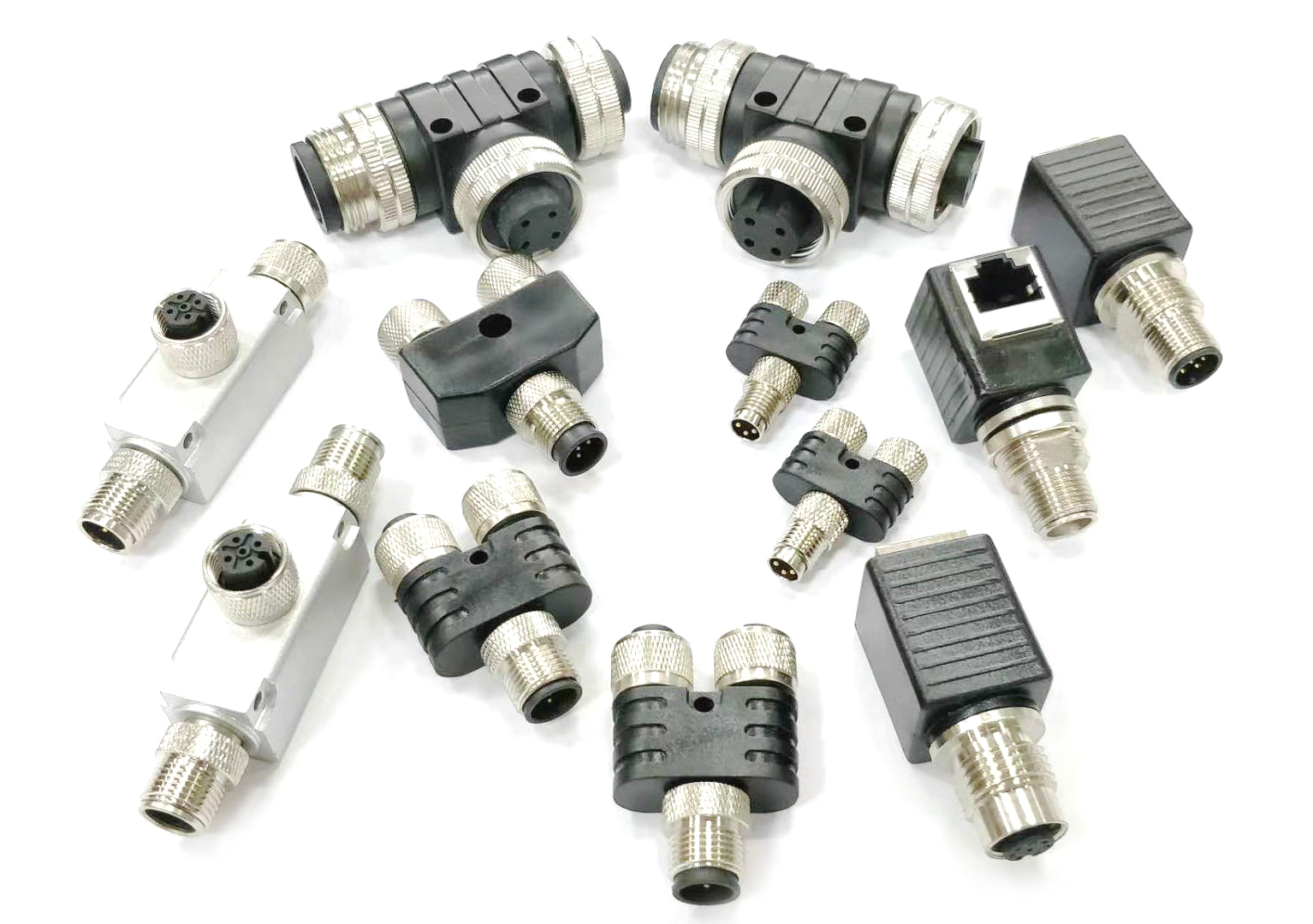

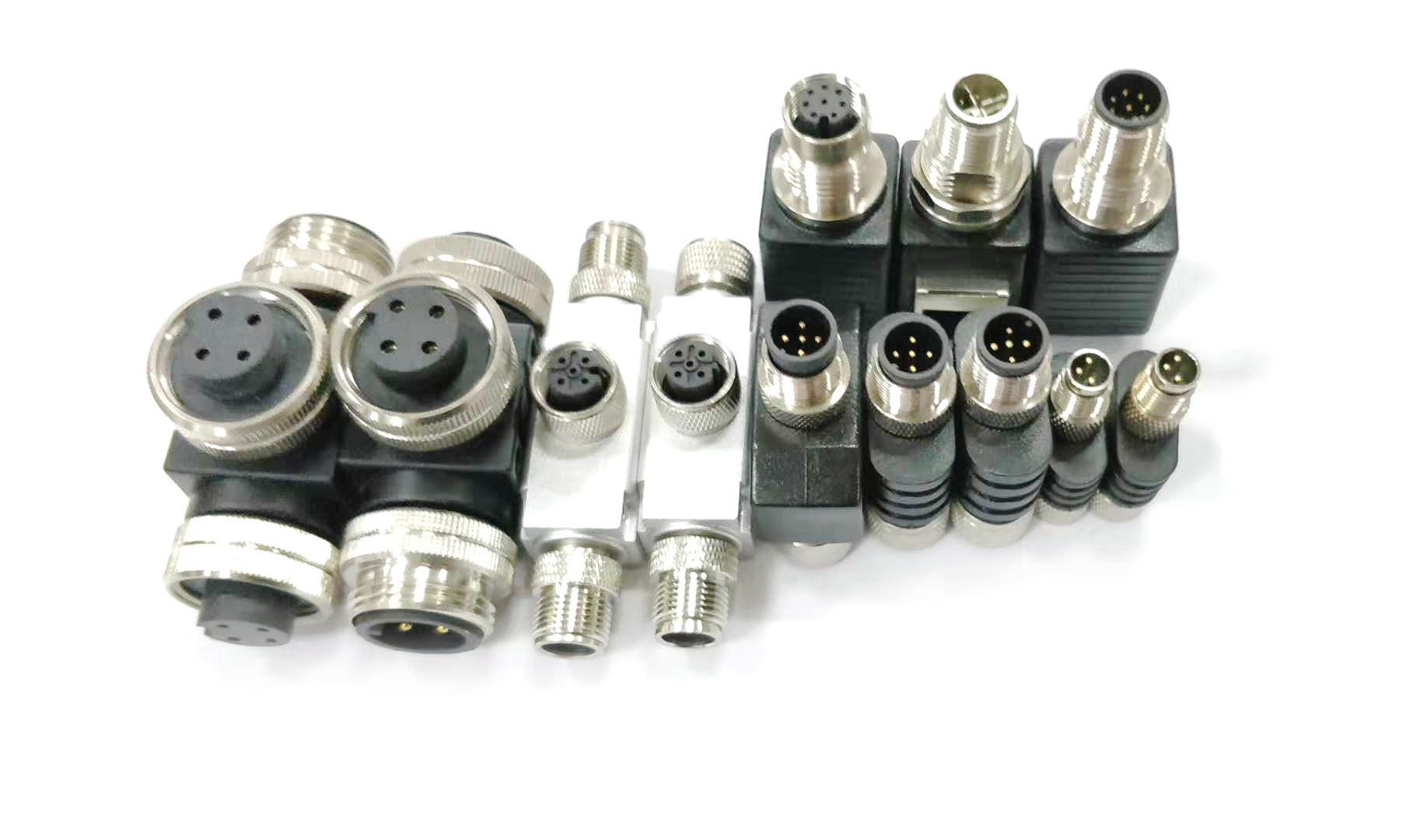

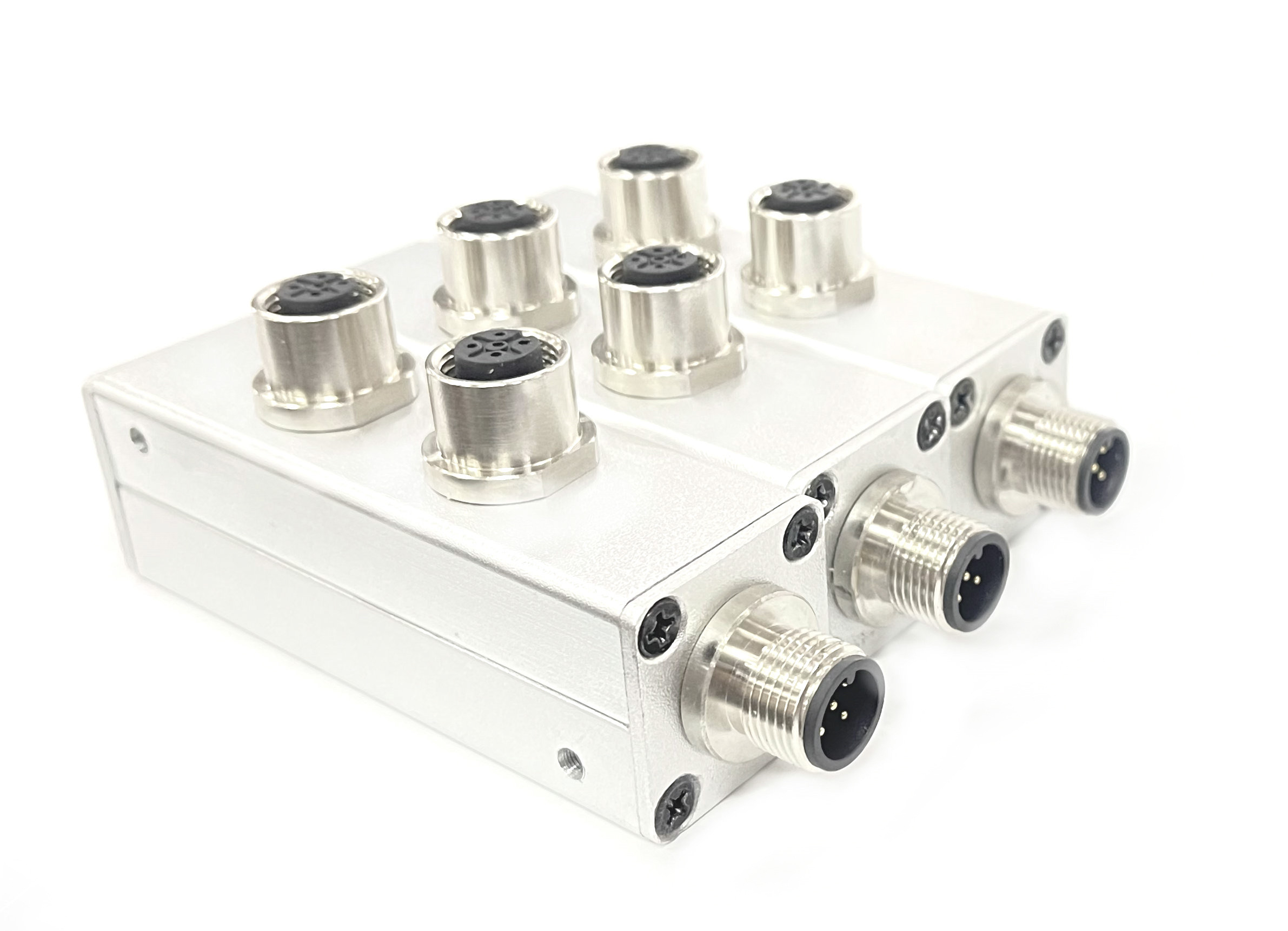

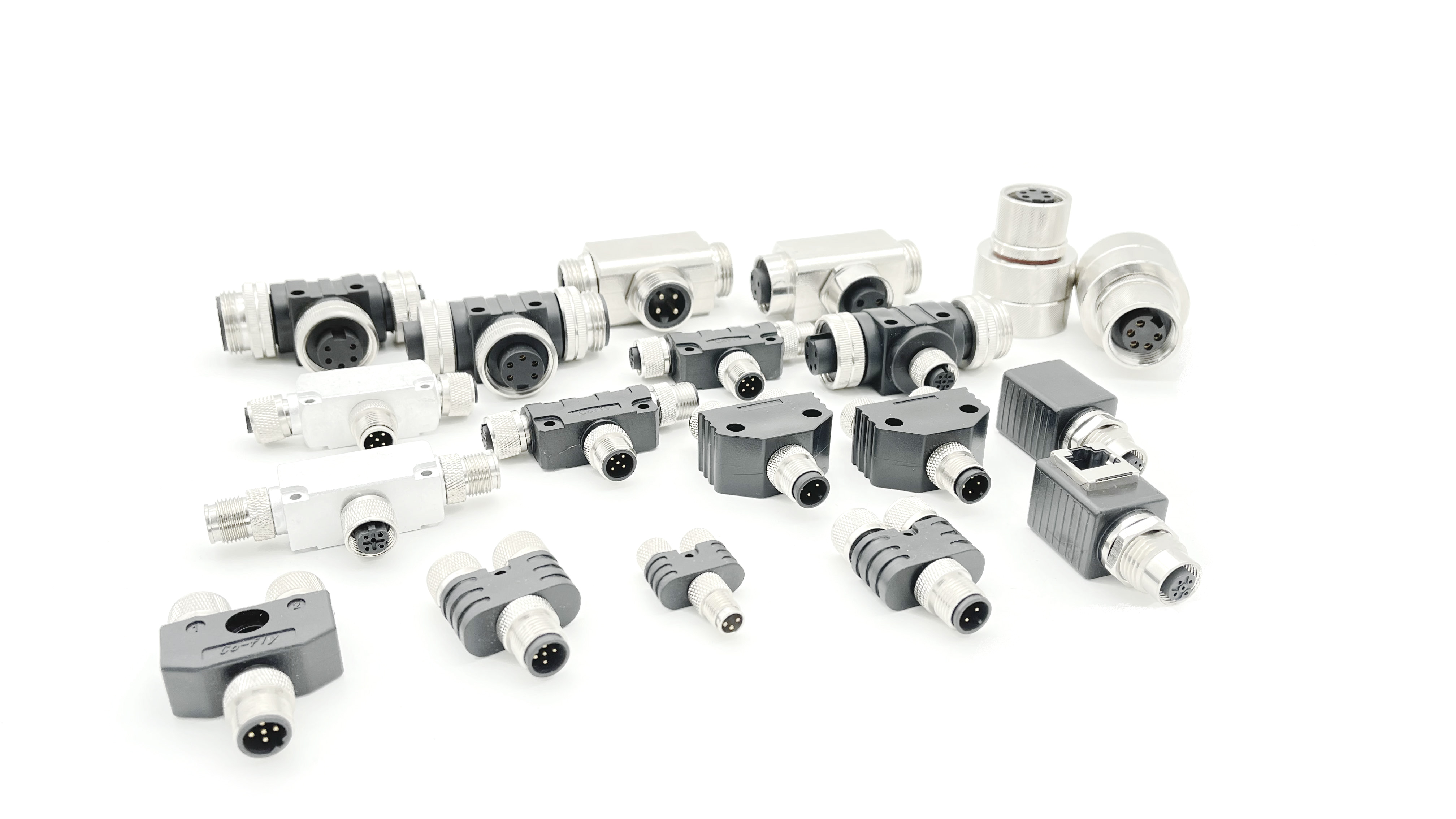

在基于CAN总线的DEVICENET 网络中，T型M12总线分配器 是实现干线级联与设备分支的核心组件。它通过标准化的B编码5针M12接口，将主干总线信号与电源分配至多个现场设备，支持线型拓扑的灵活构建，特别适用于传感器密集的分布式控制场景。
一、与普通分配器的关键差异
-
B编码（5针）：严格符合DeviceNet物理层规范，针脚定义为针1（屏蔽）、针2（V+）、针3（V-）、针4（CAN_H）、针5（CAN_L），与A编码传感器接口（仅针1/3/4/2）不兼容，有效避免误插。
-
电源与信号分离传输：内部将24V直流电源（V+/V-）与通信线（CAN_H/L）独立直通，支持干线供电与信号同步传输，满足DeviceNet规范中"同一根电缆同时供电和通信"的要求。
二、干线与分支的拓扑逻辑
T型分配器在物理上承担着"干线输入→干线输出+分支输出"的角色：
-
干线级联：IN口连接上游设备，OUT口连接下游设备，保持总线连续。
-
分支接入：T口（分支口）连接单个设备（如传感器或I/O模块）。分支线缆长度应尽量短（建议≤6米），以减少信号反射。
三、核心接线要点
-
终端电阻匹配 ：位于干线首末端的T型分配器必须启用内置120Ω终端电阻（通常为拨码开关或跳线），以匹配CAN总线特性阻抗，消除信号反射。中间节点则将电阻关闭。
-
屏蔽连续性：金属外壳提供360°屏蔽，屏蔽针（针1）与线缆编织层连接，保障EMC性能。屏蔽层应在干线单点接地（通常在主站侧）。
-
电源容量管理：分配器总电流受限于干线电缆与电源容量。计算所有分支设备总功耗，确保不超过供电模块额定值。
四、典型应用场景
-
汽车焊装线：多个光电传感器通过T型头串联，接入DeviceNet网络，节省线缆成本。
-
物料搬运系统：分布式I/O节点级联，实现位置检测与电机驱动的同步控制。
-
装配生产线：工具设备（如拧紧枪、条码扫描器）就近接入总线，简化布线。
五、选型要点
-
协议确认 ：明确标注支持DeviceNet协议（符合ODVA标准），而非通用CAN或IO-Link。
-
终端电阻：确认内置120Ω终端电阻是否可开关控制（位于首尾节点需启用）。
-
防护等级：IP67适应现场油污与粉尘环境；如频繁高压冲洗，选IP69K。
-
材质选择：腐蚀环境选316L不锈钢，普通环境选镀镍黄铜。
-
电源容量：根据分支设备总电流选择分配器额定值（通常4-8A），预留20%余量。
T型M12分配器是DeviceNet网络中简洁高效的布线工具，正确配置终端电阻与屏蔽接地是保障CAN通信稳定（误码率＜10⁻⁹）的关键。选型时务必确认协议匹配与防护等级。
