低压电工-图纸知识

一、电气三大核心图纸：原理图、接线图、电气布置（安装）图 区别 + 用途

1. 电气原理图（最核心，电工识图基础）

• 绘制原则：不按照元器件实际安装位置绘制，只按照电气动作逻辑、电流走向绘制，突出电路控制原理。
• 用途：电路原理分析、故障排查、设计改造、编写检修方案、看懂设备动作逻辑。
• 特点：同一个电气元件（如接触器），线圈、主触点、辅助常开 / 常闭触点可以分散画在图纸不同位置，依靠 ** 文字符号（KM、FR、QF 等）** 关联识别。

2. 电气接线图（又叫配线图）

• 绘制原则：严格按照配电柜、设备上元器件实际摆放位置绘制，元器件外形、端子位置和实物一 一对应，强调"怎么接线"。
• 用途：现场电工柜内接线、设备二次配线、设备拆机复原接线，电工现场接线依据。
• 特点：同一个元器件所有端子集中画在该元件位置上，每一根导线都标注线号，不能跨元件随意分散绘制。

3. 电气布置图（安装位置图 / 柜体布置图）

• 绘制原则：俯视图 / 正视图方式，画出控制柜、配电箱内导轨上所有元器件安装排布位置、安装尺寸、进出线开孔位置，不讲电路逻辑。
• 用途：柜体装配、元器件导轨固定、配电箱开孔、规划线缆走线槽走向、设备现场安装定位，打孔、装配、布线走线。
• 补充延伸同类图纸

1. 端子排图：单独归类的端子接线明细表，属于布置 + 接线辅助图纸；
2. 电缆走向图：强弱电电缆敷设路径、桥架走向图纸；
3. 面板布置图：柜门按钮、指示灯、转换开关安装开孔尺寸图纸。

4.电气系统图（一次系统图）

• 表示整个配电系统结构
• 高压/低压怎么分配电能
• 例如：变压器 → 配电柜 → 各回路

👉 用途：

• 看"电从哪里来，到哪里去"

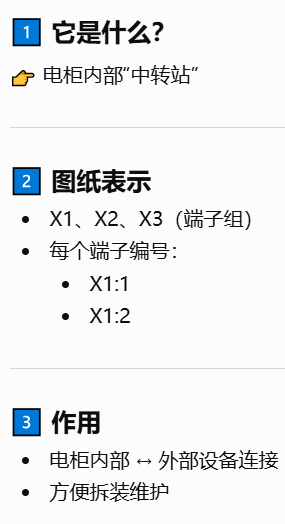

5.端子接线图（Terminal Diagram）

• 专门说明端子排如何连接外部设备

👉 用途：

• 现场接外线（电机、按钮盒）

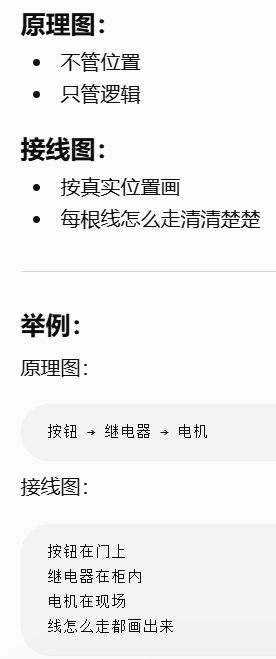

6.接线图 vs 原理图（核心区别）

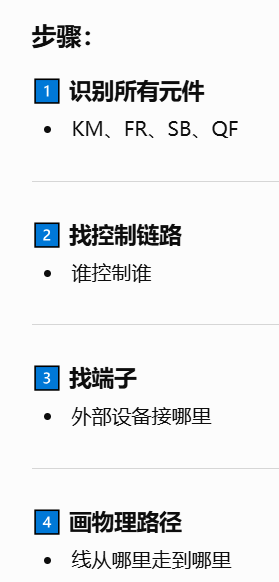

7.从原理图推导接线图

总结

• 原理图：怎么工作
• 接线图：怎么接线
• 布置图：装在哪里
• 系统图：整体电力结构

二、电气原理图标准阅读规则（国标通用识图规范）

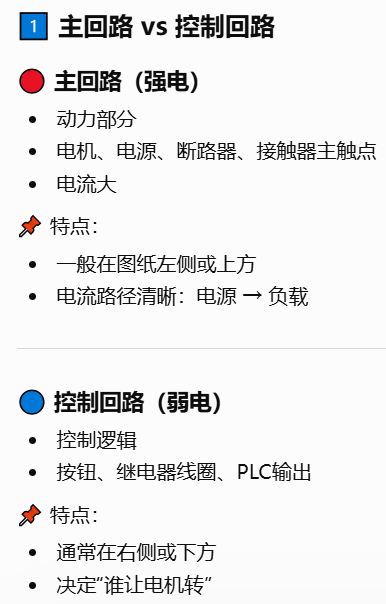

1. 图纸整体布局惯例

1. 主回路（强电动力回路：断路器、接触器主触点、热继电器、电机）统一画在图纸左侧、上侧；
2. 控制回路（弱电二次回路：按钮、接触器线圈、继电器、指示灯）统一画在图纸右侧、下侧；
3. 照明、信号回路一般放在控制回路最下方。

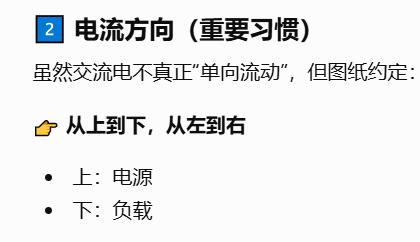

2. 电流走向通用规则

1. 所有回路电流默认：从上到下、从左向右；
2. 交流电源相线从上方引入，零线 N、保护地线 PE 一般布置在最下方；
3. 直流电路：正极在上、负极在下。

3. 元器件绘制规范

1. 所有触点、开关类元件，默认绘制设备断电、线圈失电、未按下按钮的原始常态位置； 例：常闭触点默认闭合、常开触点默认断开。
2. 同一元件多处分散绘制时，必须使用相同文字符号标注（KM1、FR、KT 等）。

4. 图纸基础组成补充

1. 标题栏：图纸名称、设计标准、图号、功率、电压等级；
2. 元器件明细表：元件文字符号、名称、型号规格、数量；
3. 技术说明：额定电压、防护等级、接地要求、布线规范。

5.图纸"梯形图逻辑"（工业标准）

控制回路常画成"梯形"：

L ──[按钮]──[继电器]──(线圈)── N

👉 左右是电源

👉 中间是逻辑条件

三、常用电气图形符号（执行 GB/T 4728 电气简图用图形符号国家标准）

（一）动力主回路常用符号

1. 断路器 QF：两极 / 三极隔离开关 + 过载短路保护组合符号，带脱扣器标识；
2. 熔断器 FU：长方形熔丝符号，串联在相线中，短路保护；
3. 隔离开关（QS）：不带保护，只隔离
4. 交流接触器 KM
   • 主触点（三极常开）：接主回路动力线，线圈得电闭合；
   • 辅助常开触点：自锁、联动控制；
   • 辅助常闭触点：电气互锁、停止联锁；
5. 热继电器 FR
   • 热元件：串联在电机三相主回路；
   • 常闭辅助触点：串联在控制回路，过载后断开停机；
6. 三相交流电动机 M：圆圈内 M，三相进线标注 U/V/W；
7. 变压器 T：两组互绕线圈符号，分隔离变压器、控制变压器；

（二）控制回路常用符号

1. 常开按钮 SB：常态断开，按下导通（启动按钮常用）；
2. 常闭按钮 SB：常态闭合，按下断开（急停、停止按钮常用）；
3. 时间继电器 KT
   • 通电延时线圈；
   • 通电延时常开 / 常闭触点、断电延时触点；
4. 中间继电器 KA：线圈 + 多路常开常闭辅助触点，小电流控制多路负载；
5. 指示灯 HL：电源指示、运行、故障报警指示灯；
6. 转换开关 SA：多档位选择开关、手动自动切换开关；

（三）接地类符号区分

1. 保护接地 PE：黄绿双色线专用接地符号，接设备金属外壳、柜体，防触电漏电；
2. 工作接地 N：零线接地，为控制回路、单相负载提供回路，和 PE 严禁混接；
3. 防雷接地、屏蔽接地：专用接地符号，多用于变频、弱电控制柜。

四、线号（线缆编号）识读规则（国标二次接线规范）

核心理解：

线号 = 电路"身份证"

1. 线号核心作用

实现原理图、接线图、实物三者一 一对应，方便接线、查线、故障检修，避免接错线。

2. 三相主回路线号命名规则

主回路线号：

• L1 / L2 / L3（三相）
• U / V / W（电机端）

三相进线依次：U、V、W 经过断路器→接触器→热继电器→电机，依次顺延标注：U1、V1、W1；U2、V2、W2......

• 零线统一：N；保护地线统一：PE；
• 直流主回路：正极 L+、负极 L-。

3. 交流控制回路线号规则（最常用数字编号法）

1. 电源相线进线统一编号：1；
2. 经过停止常闭按钮后统一为：2；
3. 每经过一个常开触点、线圈，依次递增：3、4、5、6......；
4. 零线 / 公共回路线号统一编号：0；
5. 不同电压等级回路使用分段编号：AC220V：1~99；DC24V：101~199，防止不同回路线号重复。

补充线号规则

1. 同一根导线两端线号必须完全一致；
2. 经过端子排转接，线号保持不变；
3. 跨柜电缆使用电缆编号 + 线号双重标注。

五、端子排识读完整知识点

1. 端子排在图纸中的两种表示方式

1. 原理图侧边：端子排 XT，纵向排列编号 XT1、XT2、XT3......；
2. 独立端子排接线表：表格形式，包含端子号、来线线号、去向负载、线缆规格。

2. 端子排分类与接线规则

1. 电源端子：接入外部进线 U/V/W/N/PE；
2. 负载端子：去往电机、电磁阀、加热器等外部设备；
3. 短接端子：同一电位多条导线并联，用连接片短接；
4. 接地端子：专用 PE 接地端子排，不可串联其他回路。

3. 识读要点

1. 原理图中所有柜外进出线，必须全部经过端子排转接，不允许线缆直接柜内外接；
2. 每个端子原则只接两根线，多根线需用短接端子；
3. 端子编号顺序从上至下依次递增，强电端子在上，弱电、接地端子在下。

六、典型电气控制电路图识图训练（原理 + 识图要点）

1. 电机单向直接启动控制（DOL 全压启动）

• 主回路：QF 断路器→KM 接触器主触点→FR 热继电器热元件→三相电机 M；
• 控制回路：电源→停止常闭按钮→启动常开按钮（并联 KM 自锁常开触点）→KM 接触器线圈→FR 热继常闭触点→电源零线；
• 识图核心：自锁触点实现松开启动按钮电机持续运行，热继电器实现过载保护。

2. 电机正反转控制电路

• 原理：调换三相电源任意两相改变电机转向，使用 KM1 正转、KM2 反转两个接触器；
• 双重互锁（防止两个接触器同时吸合造成电源短路）
  1. 电气互锁：KM1 常闭辅助触点串入 KM2 线圈回路，KM2 常闭串入 KM1 回路；
  2. 按钮互锁：正转、反转按钮常闭触点互相串接对方控制回路；
• 识图重点：必须看懂互锁触点的联锁逻辑。

3. Y-△星三角降压启动控制电路

• 适用场景：大功率三相电机，降低启动电流；
• 主回路：KM1 主回路接触器、KM2 星形启动接触器、KM3 三角形运行接触器；
• 核心元件：通电延时型时间继电器 KT 作用：电机星形降压启动延时几秒后，自动切断星形回路，切换为三角形全压运行；
• 保护逻辑：KM2、KM3 做电气互锁，避免短路。

4. 单向点动 + 连续运行混合控制

• 点动控制：按下按钮电机运行，松开立即停止，无自锁回路；
• 连续运行：依靠接触器辅助常开自锁实现持续运行；
• 识图关键点：利用选择开关、复合按钮切断自锁回路实现两种模式切换。

补充高频经典识图电路（必学）

1. 多地启停控制电路（两地、三地控制同一台电机）；
2. 顺序启动控制（电机 M1 启动后，M2 才能启动，防止设备误动作）；
3. 变频调速控制二次回路图纸；
4. 液位、压力继电器自动启停控制电路。

七、接线图 + 电气布置图深度识图 + 原理图转接线图方法

（一）电气接线图核心识图要点

1. 元器件位置和柜体实物安装位置完全一致，每个元件端子印有原厂端子编号；
2. 每根导线两端都标注唯一线号，线号必须和原理图线号完全对应；
3. 柜内走线分为线槽走线、束线绑扎，强电弱电分开布线；
4. 同一电位导线可在端子处并联，禁止导线中间剥皮搭接。

（二）电气布置（安装）图识读要点

1. 标注配电箱 / 控制柜外形尺寸、导轨长度、元器件安装间距；
2. 明确进线、出线开孔位置，电缆桥架安装位置；
3. 强弱电分区布置：主回路强电元件在上部，控制、弱电元件在下部；
4. 柜门元器件（按钮、指示灯）配套面板开孔布置图纸。

（三）由原理图推导绘制接线图步骤（零基础实操方法）

1. 第一步：梳理原理图所有元器件，统计每个元件的端子数量、端子编号；
2. 第二步：按照柜体布置图，确定所有元器件在导轨上的摆放顺序；
3. 第三步：梳理每一条回路的线号，按照电流路径，标记每个端子接入的线号；
4. 第四步：同一元件内部线圈、触点的连接线，标注对应线号，集中画在元件端子旁；
5. 第五步：所有外部进出线缆统一归集到端子排，标注端子编号与对应线号；
6. 第六步：增加线缆规格、线色说明，相线黄 / 绿 / 红，零线蓝色，地线黄绿双色。

八、补充必学延伸图纸知识（原内容缺失部分）

1. 电气文字符号国标规范

KM 接触器、FR 热继电器、QF 断路器、FU 熔断器、KT 时间继电器、KA 中间继电器、SB 按钮、HL 指示灯、XT 端子排、T 变压器、M 电动机。

2. 电气图纸线型规范

1. 粗实线：主回路强电动力线缆；
2. 细实线：控制回路二次线、信号线；
3. 虚线：设备机械联动、屏蔽线、预埋线缆；
4. 点划线：柜体中心线、安装定位线。

3. 电压、交直流标注识图

AC 交流、DC 直流，图纸必须标注额定电压：AC380V、AC220V、DC24V，不同电压回路严禁混用接线。

4. 保护环节在图纸中的识读

短路保护（熔断器、断路器）、过载保护（热继电器）、欠压失压保护（接触器自锁）、漏电保护（漏电断路器）在原理图中的位置识别。
