从点击图标到 HomeActivity.onCreate() 完整链路

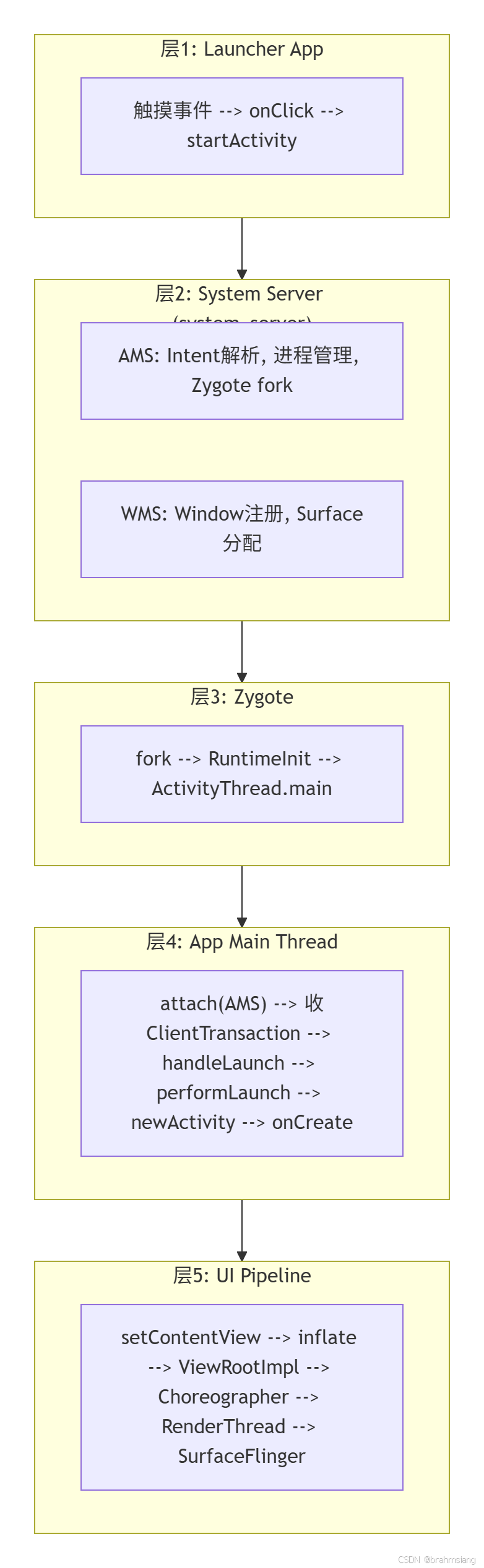

一、分层架构总览

二、详细时序图（Mermaid）

复制代码

三、逐步骤对象生命周期

步骤①-②：触摸 → Launcher 启动

复制代码

步骤③-④：AMS 决策 → Zygote fork

复制代码

步骤⑤：Zygote 子进程 → ActivityThread.main()

复制代码

步骤⑥-⑦：AMS 响应接入 → 发 ClientTransaction

复制代码

步骤⑧-⑨：App 进程收包 → TransactionExecutor 分发

复制代码

步骤⑩：核心------Activity 对象诞生

复制代码

步骤⑪-⑬：HomeActivity.onCreate() → 构建 View Tree

复制代码

步骤⑭-⑯：onCreate 返回后 → 窗口可见

复制代码

四、关键对象生命周期

对象	创建时机	创建者	生存期
Looper (主线程)	ActivityThread.main()	Looper.prepareMainLooper()	进程存活期间
ActivityThread	ActivityThread.main()	new ActivityThread()	进程存活期间
Application	第一个 Activity 启动前	makeApplicationInner()	进程存活期间
HomeActivity	performLaunchActivity()	ClassLoader.newInstance()	直到 onDestroy() 后 GC
PhoneWindow	activity.attach()	Policy.makeNewWindow()	与 Activity 同生命周期
DecorView	setContentView()	PhoneWindow.installDecor()	与 Activity 同生命周期
View Tree (所有子View)	setContentView()	LayoutInflater.inflate()	与 DecorView 同生命周期
ViewRootImpl	handleResumeActivity()	ViewRootImpl 构造	直到 Window 被移除

五、Binder 通信总结

整个流程中发生了 3 次关键 Binder IPC：

次数	方向	调用	作用
1	Launcher → AMS	startActivity()	发起启动请求
2	App → AMS	ActivityThread.attach()	报告进程就绪
3	AMS → App	scheduleTransaction(ClientTransaction)	下发 LaunchActivityItem + ResumeActivityItem

六、你的 HomeActivity 代码在这个链路中的位置

java 复制代码

// HomeActivity.java ------ 在步骤⑫被调用
public class HomeActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {  // ← Activity.performCreate() 第8595行调用
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_home);            // ← 触发 PhoneWindow 构建 View Tree

        findViewById(R.id.entry_side_mirr).setOnClickListener(v ->
                startActivity(new Intent(this, SideMirrActivity.class)));  // 点击后又从步骤②重新走一遍
        findViewById(R.id.entry_whl).setOnClickListener(v ->
                startActivity(new Intent(this, WhlActivity.class)));
        findViewById(R.id.entry_hvac).setOnClickListener(v ->
                startActivity(new Intent(this, HvacActivity.class)));
    }
}

你的代码里每一行 findViewById都依赖于 LayoutInflater.inflate()已经在 setContentView()→ PhoneWindow.setContentView()中完成了 activity_home.xml的全部 View 构建。这些 View 在 onCreate中已经存在于内存并挂载到 DecorView 树下，但此时屏幕还没渲染------渲染要等到 onResume之后的 makeVisible()+ performTraversals()。
