RK3562 ISP图像调试—BLC标定

目录

1、黑电平标定基本原理

2、黑电平标定raw图拍摄条件

3、拍摄方法

4、标定方法

5、常用sensor厂商黑电平值设置

1、黑电平标定基本原理

因为Sensor本身存在暗电流，导致在没有外部光线照射的时候，也有一定的输出电压，最终Sensor的 输出需要减去这个数值。

2、黑电平标定raw图拍摄条件

1. 拍摄时遮黑镜头，确保没有任何光线进入；

2. 拍摄需要遍历Gain=1x、2x、4x、8x、16x...Max（若驱动最大Gain支持到40x，则Max=32）；

3. 曝光时间并不影响BLC标定，可以统一10ms；

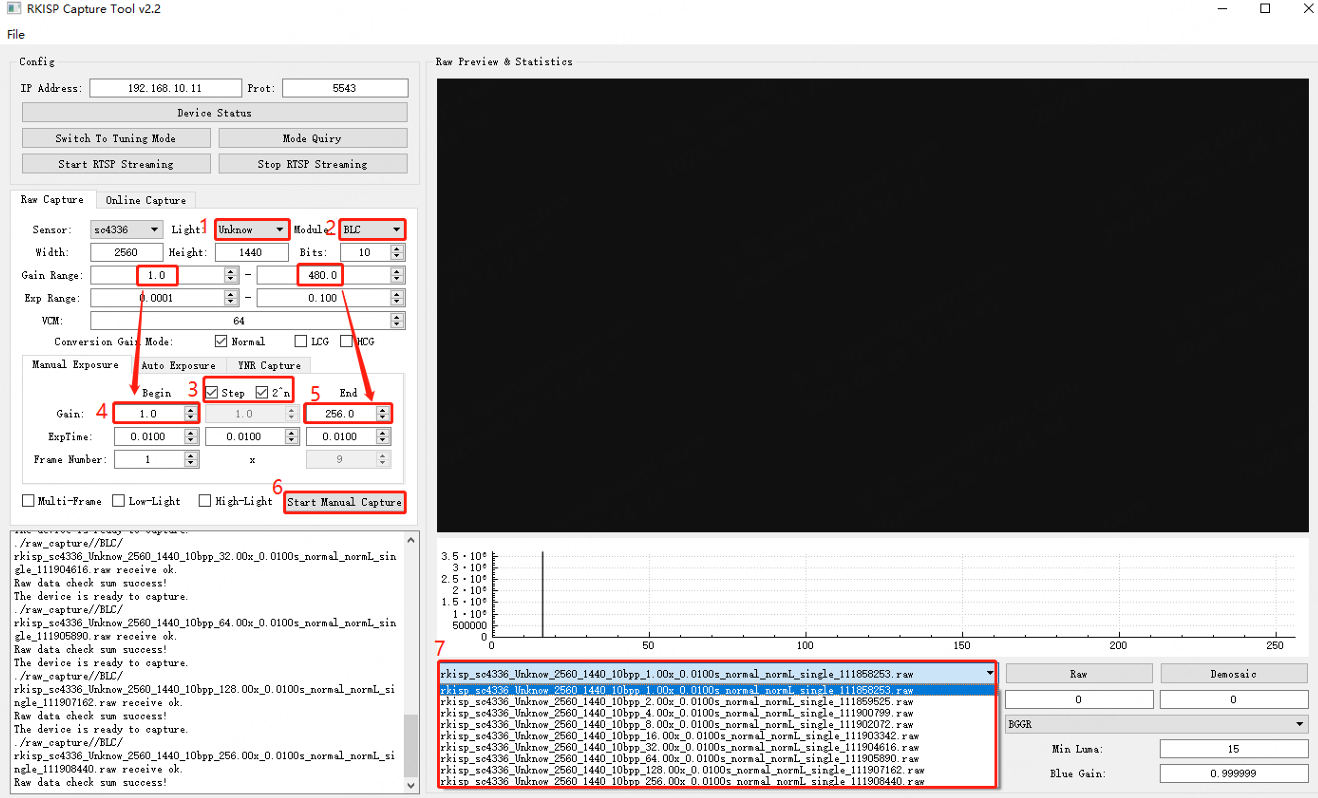

3、拍摄方法

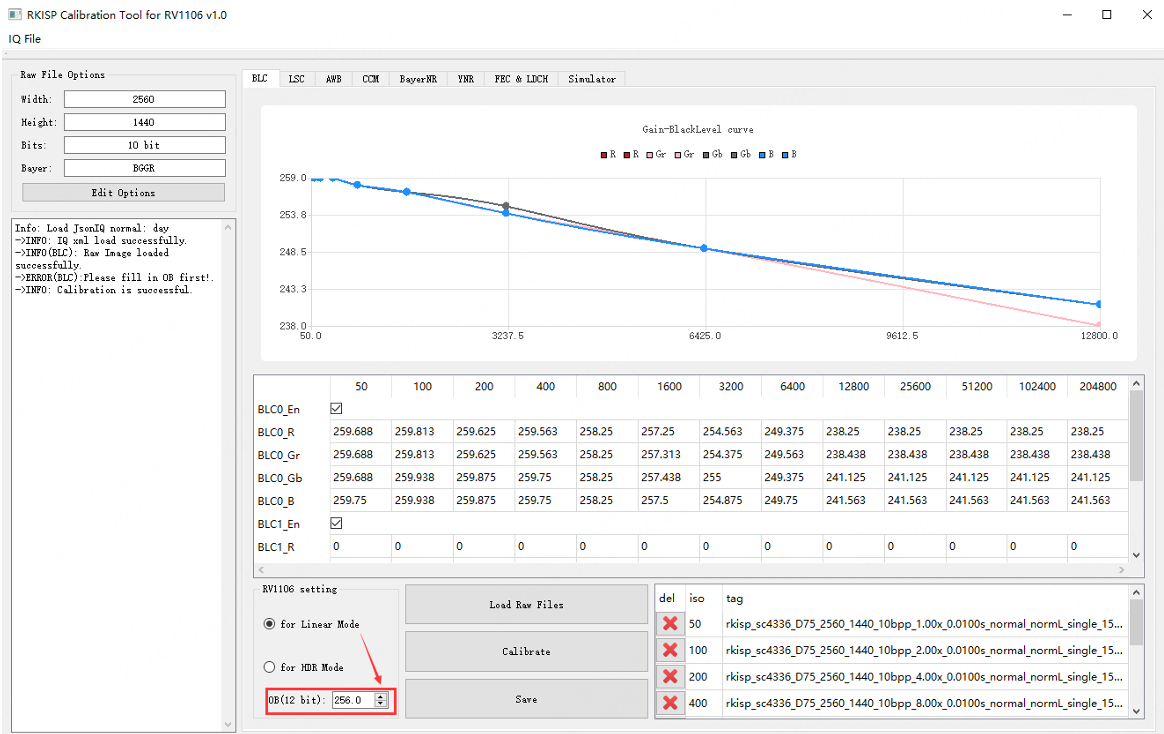

4、标定方法

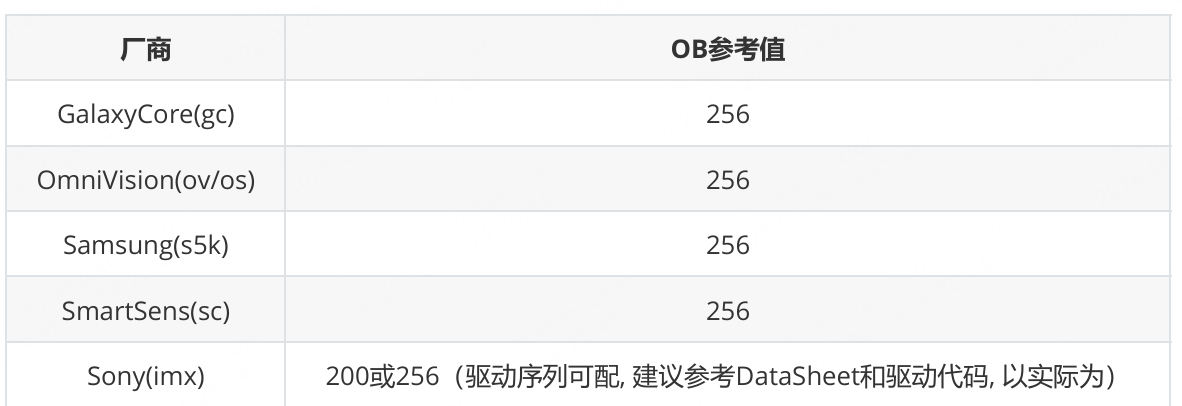

5、常用sensor厂商黑电平值设置
