用 Python 画世界杯淘汰赛对阵树：以今日 32 强赛为例

世界杯进入淘汰赛后，赛程展示方式就变了。

小组赛适合用表格：

• 哪个小组
• 哪几支球队
• 积分多少
• 净胜球多少

但淘汰赛更适合用"路径图"：

• 谁对谁
• 胜者进入哪一轮
• 下一场可能遇到谁
• 哪条半区更拥挤

这类结构如果只用文字写，会很乱。

比如今天 32 强赛有几场重点比赛：

• 科特迪瓦 vs 挪威
• 法国 vs 瑞典
• 墨西哥 vs 厄瓜多尔

如果只是写成列表，信息量很低。

但如果画成对阵树，读者一眼就能看懂"这些比赛是淘汰赛路径的一部分"。

所以今天这篇文章不写传统球评，也不写分析报告。

我们用 Python 画一个简单的世界杯淘汰赛对阵树。

注意：本文只做赛程可视化，不涉及博彩、赔率、下注，也不做胜负预测。

---

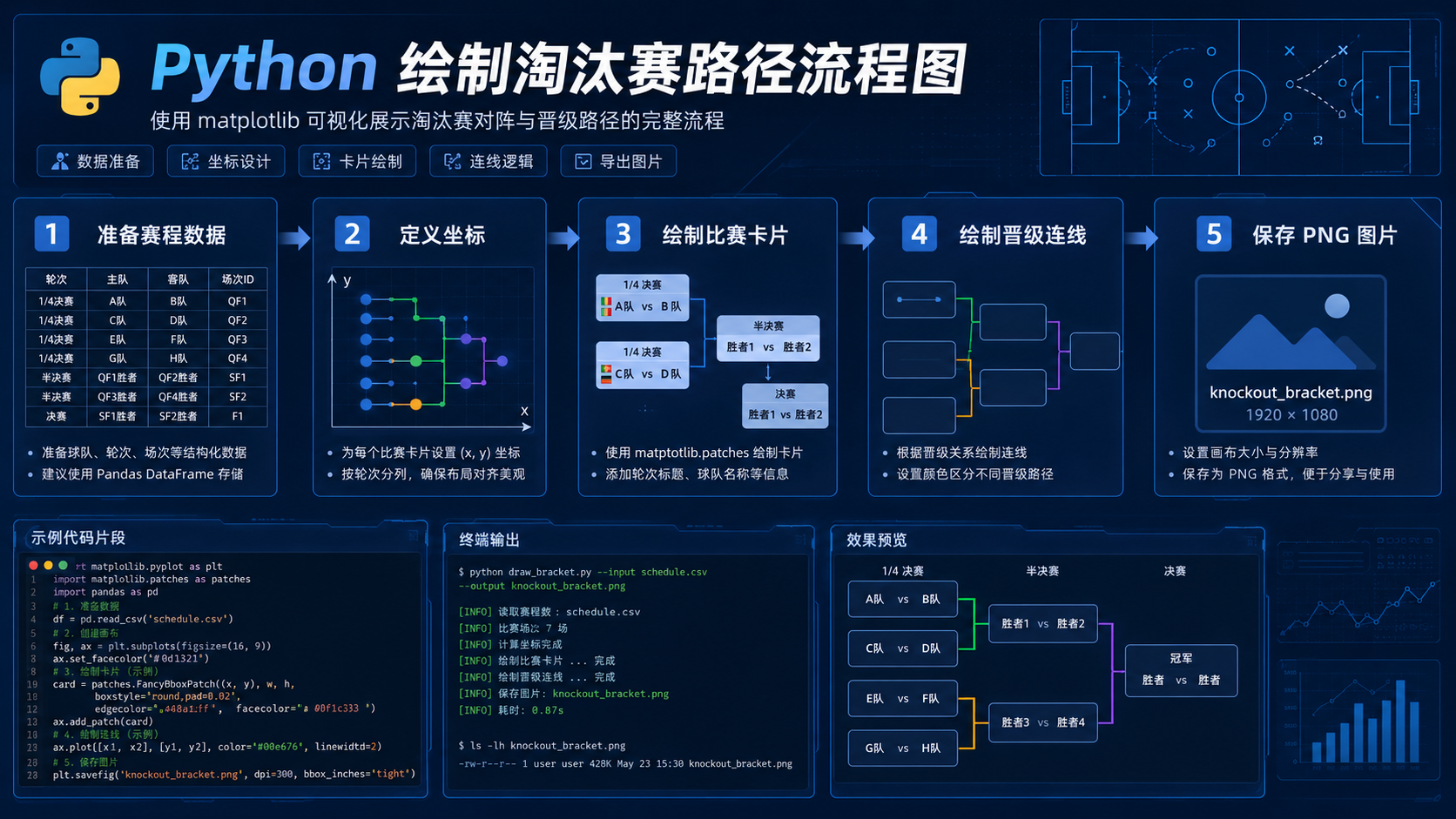

一、实现目标

我们要写一个小脚本，实现 4 件事：

1. 维护今日淘汰赛对阵数据
2. 用 matplotlib 绘制比赛卡片
3. 用线条表示晋级路径
4. 保存成 PNG 图片

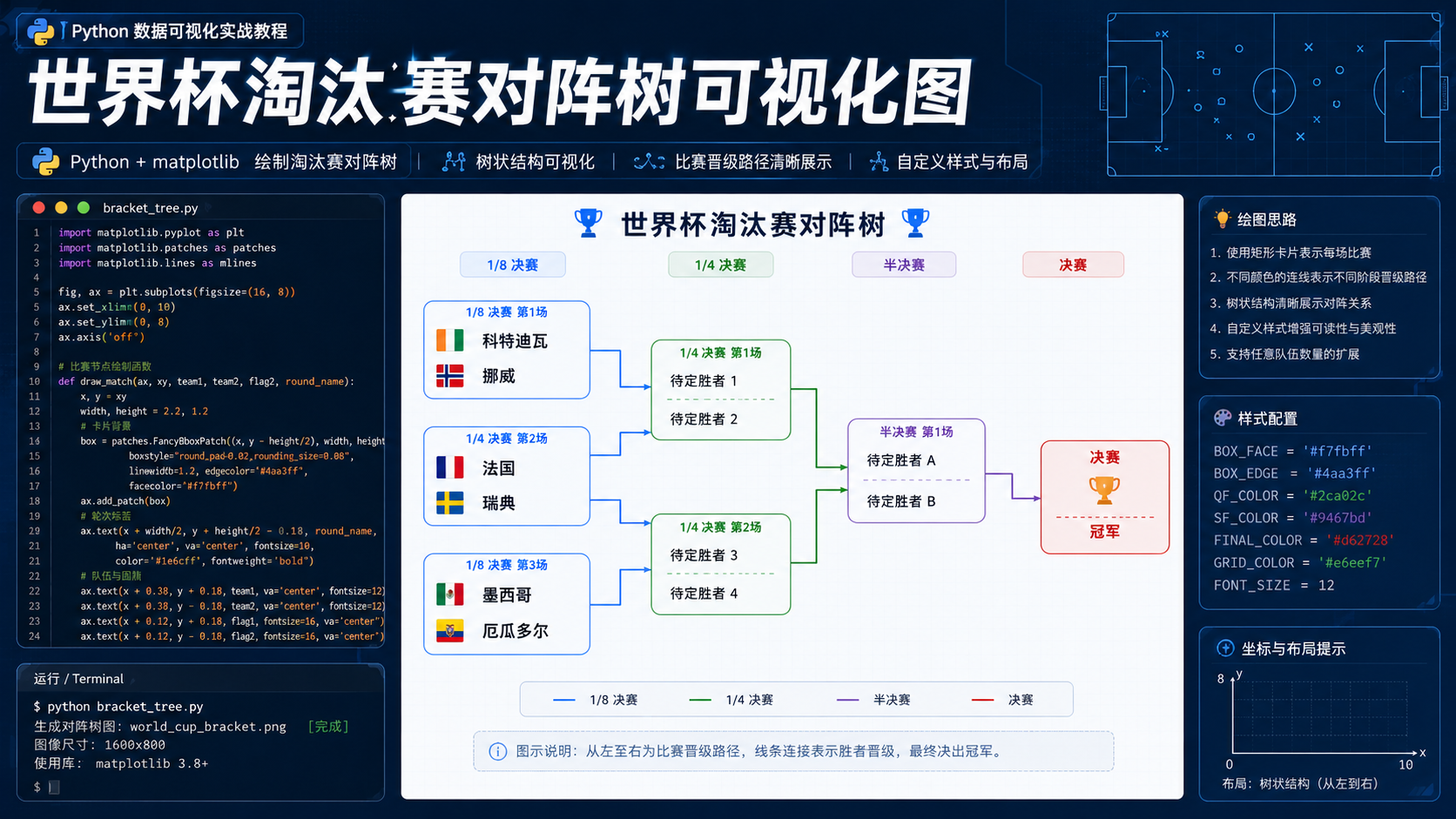

最终生成：


这个图片可以用于：

• CSDN 技术文章
• 世界杯赛程复盘
• 公众号配图
• 今日头条信息图
• 自己的体育数据看板

这比把赛程复制成纯文字列表强一点。人类终于想起图形化展示不是摆设了，可喜可贺。

---

二、安装依赖

本文只需要 matplotlib：

pip install matplotlib

检查版本：

python -c "import matplotlib; print(matplotlib.__version__)"

建议使用 Python 3.9 以上版本。

---

三、准备对阵数据

创建文件：

worldcup_knockout_bracket.py

先准备今日比赛数据：

matches = [
    {
        "id": "m1",
        "round": "Round of 32",
        "home": "科特迪瓦",
        "away": "挪威",
        "note": "锋线效率 vs 身体对抗",
    },
    {
        "id": "m2",
        "round": "Round of 32",
        "home": "法国",
        "away": "瑞典",
        "note": "强队破局能力测试",
    },
    {
        "id": "m3",
        "round": "Round of 32",
        "home": "墨西哥",
        "away": "厄瓜多尔",
        "note": "主场压力 vs 转换冲击",
    },
]

这里的 note 字段不是预测结果，只是比赛看点。

后续如果比赛结束，可以继续加字段：

"home_score": 2,
"away_score": 1,
"winner": "法国"

这样就能从"赛前对阵树"扩展成"赛后晋级图"。

---

四、设计画布坐标

淘汰赛对阵树本质上就是：

• 左侧：本轮比赛
• 右侧：下一轮占位
• 中间：晋级连线

我们先给每场比赛一个坐标。

layout = {
    "m1": (0.1, 0.78),
    "m2": (0.1, 0.50),
    "m3": (0.1, 0.22),
    "next_1": (0.65, 0.64),
    "next_2": (0.65, 0.28),
}

其中：

• m1、m2、m3 是今日 32 强赛
• next_1、next_2 是下一轮占位卡片

为了演示，我们让：

• m1 和 m2 的胜者路径靠近 next_1
• m3 单独连接到 next_2

真实完整 bracket 会更复杂，但本文先做一个最小可运行版。

一开始就想画完整 32 队大图，代码会迅速变成线条意大利面，调坐标调到怀疑人生。先做小图，活得久一点。

---

五、绘制比赛卡片

先写一个函数，负责绘制单张比赛卡片：

def draw_match_card(ax, x, y, title, home, away, note):
    width = 0.36
    height = 0.16

    rect = plt.Rectangle(
        (x, y - height / 2),
        width,
        height,
        linewidth=1.5,
        edgecolor="#334155",
        facecolor="#f8fafc",
        zorder=2,
    )

    ax.add_patch(rect)

    ax.text(
        x + 0.02,
        y + 0.045,
        title,
        fontsize=9,
        color="#64748b",
        va="center",
    )

    ax.text(
        x + 0.02,
        y,
        f"{home}  vs  {away}",
        fontsize=12,
        fontweight="bold",
        color="#0f172a",
        va="center",
    )

    ax.text(
        x + 0.02,
        y - 0.045,
        note,
        fontsize=9,
        color="#475569",
        va="center",
    )

这里用到了：

• plt.Rectangle 绘制卡片背景
• ax.text 绘制文字
• zorder 控制图层顺序

卡片内容包括：

• 轮次
• 对阵
• 看点说明

---

六、绘制晋级连线

接下来写一个连线函数：

def draw_connector(ax, start, end):
    start_x, start_y = start
    end_x, end_y = end

    ax.plot(
        [start_x, end_x],
        [start_y, end_y],
        color="#94a3b8",
        linewidth=1.8,
        zorder=1,
    )

    ax.scatter(
        [end_x],
        [end_y],
        s=18,
        color="#2563eb",
        zorder=3,
    )

这个函数只画一条简单直线。

正式 bracket 里可以画成折线，比如：

水平线 → 垂直线 → 水平线

但入门版本先用直线就够了。

别一开始就追求"像官方赛事图一样优雅"，通常结果是图没画完，人先优雅地破防。

---

七、完整代码

下面是完整可运行代码：

from pathlib import Path

import matplotlib.pyplot as plt


def setup_chinese_font() -> None:
    """
    设置中文字体。
    如果中文显示异常，可以根据系统修改字体名称。
    """
    plt.rcParams["font.sans-serif"] = [
        "Microsoft YaHei",
        "SimHei",
        "Arial Unicode MS",
        "DejaVu Sans",
    ]
    plt.rcParams["axes.unicode_minus"] = False


def draw_match_card(ax, x, y, title, home, away, note):
    """
    绘制比赛卡片。
    """
    width = 0.36
    height = 0.16

    rect = plt.Rectangle(
        (x, y - height / 2),
        width,
        height,
        linewidth=1.5,
        edgecolor="#334155",
        facecolor="#f8fafc",
        zorder=2,
    )

    ax.add_patch(rect)

    ax.text(
        x + 0.02,
        y + 0.045,
        title,
        fontsize=9,
        color="#64748b",
        va="center",
    )

    ax.text(
        x + 0.02,
        y,
        f"{home}  vs  {away}",
        fontsize=12,
        fontweight="bold",
        color="#0f172a",
        va="center",
    )

    ax.text(
        x + 0.02,
        y - 0.045,
        note,
        fontsize=9,
        color="#475569",
        va="center",
    )


def draw_next_round_card(ax, x, y, title):
    """
    绘制下一轮占位卡片。
    """
    width = 0.26
    height = 0.12

    rect = plt.Rectangle(
        (x, y - height / 2),
        width,
        height,
        linewidth=1.5,
        linestyle="--",
        edgecolor="#2563eb",
        facecolor="#eff6ff",
        zorder=2,
    )

    ax.add_patch(rect)

    ax.text(
        x + width / 2,
        y,
        title,
        fontsize=11,
        fontweight="bold",
        color="#1d4ed8",
        ha="center",
        va="center",
    )


def draw_connector(ax, start, end):
    """
    绘制晋级路径连线。
    """
    start_x, start_y = start
    end_x, end_y = end

    ax.plot(
        [start_x, end_x],
        [start_y, end_y],
        color="#94a3b8",
        linewidth=1.8,
        zorder=1,
    )

    ax.scatter(
        [end_x],
        [end_y],
        s=18,
        color="#2563eb",
        zorder=3,
    )


def draw_bracket(matches, output_file: str) -> None:
    """
    绘制世界杯淘汰赛对阵树。
    """
    setup_chinese_font()

    fig, ax = plt.subplots(figsize=(11, 7))

    ax.set_xlim(0, 1)
    ax.set_ylim(0, 1)
    ax.axis("off")

    ax.text(
        0.5,
        0.95,
        "世界杯 32 强淘汰赛对阵树",
        fontsize=18,
        fontweight="bold",
        ha="center",
        color="#0f172a",
    )

    ax.text(
        0.5,
        0.90,
        "示例：今日三场 Round of 32 比赛路径可视化",
        fontsize=11,
        ha="center",
        color="#64748b",
    )

    layout = {
        "m1": (0.08, 0.76),
        "m2": (0.08, 0.50),
        "m3": (0.08, 0.24),
        "next_1": (0.66, 0.63),
        "next_2": (0.66, 0.24),
    }

    for match in matches:
        x, y = layout[match["id"]]

        draw_match_card(
            ax=ax,
            x=x,
            y=y,
            title=match["round"],
            home=match["home"],
            away=match["away"],
            note=match["note"],
        )

    draw_next_round_card(ax, *layout["next_1"], title="胜者进入下一轮")
    draw_next_round_card(ax, *layout["next_2"], title="胜者进入下一轮")

    # 比赛卡片右侧出口坐标
    m1_exit = (0.08 + 0.36, 0.76)
    m2_exit = (0.08 + 0.36, 0.50)
    m3_exit = (0.08 + 0.36, 0.24)

    # 下一轮卡片左侧入口坐标
    next_1_entry = (0.66, 0.63)
    next_2_entry = (0.66, 0.24)

    draw_connector(ax, m1_exit, next_1_entry)
    draw_connector(ax, m2_exit, next_1_entry)
    draw_connector(ax, m3_exit, next_2_entry)

    ax.text(
        0.5,
        0.06,
        "说明：本文只做赛程可视化示例，不预测胜负，不涉及博彩、赔率或下注。",
        fontsize=10,
        ha="center",
        color="#64748b",
    )

    output_path = Path(output_file)
    fig.tight_layout()
    fig.savefig(output_path, dpi=180, bbox_inches="tight")
    plt.close(fig)

    print(f"淘汰赛对阵树已生成：{output_path.resolve()}")


def main() -> None:
    matches = [
        {
            "id": "m1",
            "round": "Round of 32",
            "home": "科特迪瓦",
            "away": "挪威",
            "note": "锋线效率 vs 身体对抗",
        },
        {
            "id": "m2",
            "round": "Round of 32",
            "home": "法国",
            "away": "瑞典",
            "note": "强队破局能力测试",
        },
        {
            "id": "m3",
            "round": "Round of 32",
            "home": "墨西哥",
            "away": "厄瓜多尔",
            "note": "主场压力 vs 转换冲击",
        },
    ]

    draw_bracket(
        matches=matches,
        output_file="worldcup_knockout_bracket.png",
    )


if __name__ == "__main__":
    main()

---

八、运行脚本

执行：

python worldcup_knockout_bracket.py

运行后会生成：


如果中文显示成方块，修改字体配置：

plt.rcParams["font.sans-serif"] = [
    "Microsoft YaHei",
    "SimHei",
    "Arial Unicode MS",
    "DejaVu Sans",
]

Windows 推荐：

"Microsoft YaHei"

macOS 可以尝试：

"Arial Unicode MS"

Linux 建议先安装中文字体。

---

九、改成读取 JSON 数据

如果不想把赛程写死在 Python 里，可以创建 matches.json：

[
  {
    "id": "m1",
    "round": "Round of 32",
    "home": "科特迪瓦",
    "away": "挪威",
    "note": "锋线效率 vs 身体对抗"
  },
  {
    "id": "m2",
    "round": "Round of 32",
    "home": "法国",
    "away": "瑞典",
    "note": "强队破局能力测试"
  },
  {
    "id": "m3",
    "round": "Round of 32",
    "home": "墨西哥",
    "away": "厄瓜多尔",
    "note": "主场压力 vs 转换冲击"
  }
]

然后增加读取函数：

import json
from pathlib import Path


def load_matches(file_path: str):
    path = Path(file_path)

    if not path.exists():
        raise FileNotFoundError(f"文件不存在：{file_path}")

    with path.open("r", encoding="utf-8") as file:
        data = json.load(file)

    if not isinstance(data, list):
        raise ValueError("matches.json 顶层必须是数组")

    return data

修改 main()：

def main() -> None:
    matches = load_matches("matches.json")

    draw_bracket(
        matches=matches,
        output_file="worldcup_knockout_bracket.png",
    )

这样每天只需要更新 JSON 文件，不用改绘图逻辑。

---

十、加入赛果和晋级球队

比赛结束后，可以把数据改成这样：

{
  "id": "m2",
  "round": "Round of 32",
  "home": "法国",
  "away": "瑞典",
  "home_score": 2,
  "away_score": 1,
  "winner": "法国",
  "note": "法国晋级下一轮"
}

然后在卡片里显示比分：

def format_match_title(match):
    home = match["home"]
    away = match["away"]

    if "home_score" in match and "away_score" in match:
        return f"{home} {match['home_score']} - {match['away_score']} {away}"

    return f"{home}  vs  {away}"

把原来这行：

f"{home}  vs  {away}"

替换成：

format_match_title(match)

这样脚本可以从"赛前对阵图"升级成"赛后晋级图"。

---

十一、扩展成完整 32 强 bracket

完整 32 强对阵树需要更多信息：

rounds = {
    "Round of 32": [...],
    "Round of 16": [...],
    "Quarter-finals": [...],
    "Semi-finals": [...],
    "Final": [...]
}

每一轮都可以用类似结构：

{
  "id": "r32_m1",
  "home": "加拿大",
  "away": "南非",
  "winner": "加拿大",
  "next_match": "r16_m1"
}

然后根据 next_match 自动连线。

核心思路是：

1. 每场比赛有唯一 ID
2. 每场比赛知道自己通向哪一场
3. 绘图时根据 ID 找坐标
4. 用连线连接当前比赛和下一轮比赛

这是一个很适合继续扩展的小项目。

后续可以做成：

• 静态 bracket 图片
• Web 页面
• Streamlit 看板
• Vue/React 对阵表组件
• 自动更新的淘汰赛页面

技术内容终于不只是"把比赛写成一段话"，而是开始有点工程味了。

---

十二、为什么不用 Graphviz？

Graphviz 很适合画图结构，但本文选择 matplotlib，有两个原因：

第一，安装门槛低。

很多环境里直接安装 matplotlib 就能跑。

第二，样式可控。

比赛卡片、字体、颜色、线条、说明文字，都可以手动调整。

如果你想做更复杂的结构图，也可以用 Graphviz。

安装：

pip install graphviz

但注意，很多系统还要额外安装 Graphviz 程序本体。

这就是它麻烦的地方。

Python 包装好了，系统依赖还在后面冷笑。开发者的一生就是这样，不是在装依赖，就是在怀疑依赖。

---

十三、可以怎么继续优化？

1. 自动生成文件名

from datetime import date

output_file = f"worldcup_bracket_{date.today().isoformat()}.png"

这样每天生成不同图片，不会覆盖旧文件。

2. 按比赛状态改变颜色

未开赛：

facecolor = "#f8fafc"

已结束：

facecolor = "#ecfdf5"

爆冷或点球：

facecolor = "#fef3c7"

3. 显示比赛时间

给数据加字段：

"kickoff": "2026-06-30 17:00"

卡片里显示：

ax.text(..., kickoff)

4. 生成中文和英文双版本

可以把 home、away 拆成：

"home_cn": "法国",
"home_en": "France"

根据参数输出不同语言版本。

5. 做成命令行工具

python worldcup_knockout_bracket.py --input matches.json --output bracket.png

用 argparse 接参数：

import argparse

这样就更像正式工具。

---

十四、总结

本文用 Python 和 matplotlib 实现了一个简单的世界杯淘汰赛对阵树可视化工具。

它完成了几件事：

• 维护 32 强赛对阵数据
• 绘制比赛卡片
• 绘制晋级路径连线
• 保存为 PNG 图片
• 支持后续改成 JSON 输入
• 支持扩展成完整淘汰赛 bracket

以今日 32 强赛为例：

• 科特迪瓦 vs 挪威
• 法国 vs 瑞典
• 墨西哥 vs 厄瓜多尔

这些比赛如果只写成列表，信息很平。

但画成对阵树之后，读者更容易理解淘汰赛路径。

世界杯热点不一定只能写球评。

也可以用 Python 把赛程变成图。

对 CSDN 来说，这种内容更适合：

有代码。

有图表。

有真实场景。

还能继续扩展成项目。

这才是技术人追世界杯热点的合理方式。

---
