[C2000实战] 拒绝手撸寄存器：利用 SysConfig 快速生成并移植DSP F2800137 串口 SCI+FIFO 中断代码

[A. 配置SCI基础参数与引脚](#A. 配置SCI基础参数与引脚)

[B. 配置FIFO与中断触发水位线](#B. 配置FIFO与中断触发水位线)

[C. 移植生成的代码](#C. 移植生成的代码)

[D. 串口FIFO开发的重点：](#D. 串口FIFO开发的重点：)

A. 配置SCI基础参数与引脚

在工业控制（如全桥升压、逆变器）中，上位机通讯和调试是必不可少的。进入 SysConfig 的 SCI 模块：

基础通讯帧格式： 设为最常用的 115200 波特率，8 位数据位，None 无校验，1 位停止位 (8-N-1)。

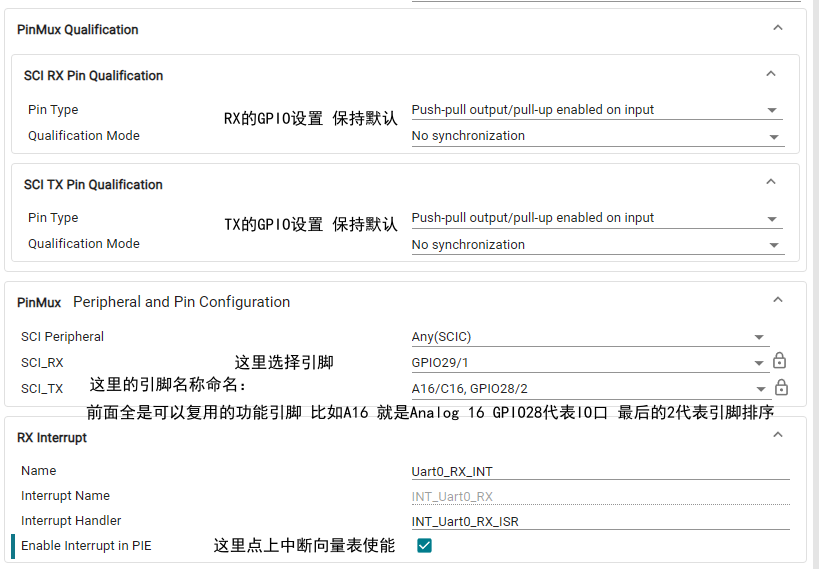

PinMux (引脚复用)： 根据硬件设计分配引脚。例如将 RX 分配给 GPIO29，TX 分配给 GPIO28。
Use Interrupts： 勾选此项以启用 SCI 中断。

B. 配置FIFO与中断触发水位线

在 50kHz 或更高频的控制环路中，如果每收到 1 个字节就进一次中断，CPU 资源会被严重榨干。强烈建议开启 FIFO。

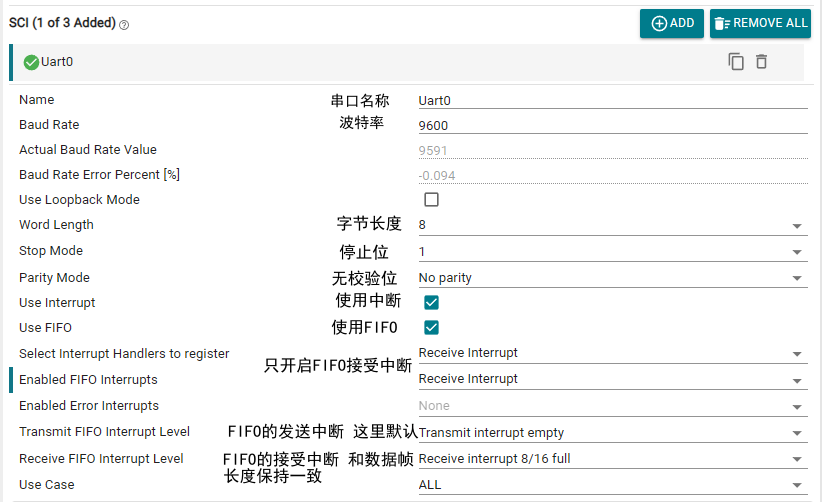

在 SCI 配置面板下方找到 FIFO Configuration 并勾选启用。
Receive FIFO interrupt Level (接收中断水位)： 假设你的通讯协议一帧是 8 个字节，将其下拉设置为 8/16 FULL。这意味着硬件会自动暂存前 7 个字节，直到第 8 个字节存入时，才触发一次中断通知 CPU 集中处理。
Transmit FIFO interrupt Level (发送中断水位)： 通常设置为 0/16 EMPTY 或 2/16 EMPTY，意为当发送缓冲区快空时再通知 CPU 填入新数据（很多项目中发送侧直接采用轮询阻塞发送，不开中断以节省资源）。

C. 移植生成的代码

配置完成后，SysConfig 会在后台自动生成初始化代码。将 board.c 和 board.h 中的相关部分移植到你的工程中即可。

board.c 核心移植代码:

复制代码

#include "board.h"

void Board_init()
{
    EALLOW;
    PinMux_init();
    SCI_init();
    INTERRUPT_init();
    EDIS;
}

// SCI 初始化逻辑
void SCI_init(){
    // 清除所有挂起的中断标志位
    SCI_clearInterruptStatus(mySCI0_BASE, SCI_INT_RXFF | SCI_INT_TXFF | SCI_INT_FE | SCI_INT_OE | SCI_INT_PE | SCI_INT_RXERR);
    SCI_clearOverflowStatus(mySCI0_BASE);

    SCI_resetTxFIFO(mySCI0_BASE);
    SCI_resetRxFIFO(mySCI0_BASE);

    // 核心配置：115200, 8-N-1
    SCI_setConfig(mySCI0_BASE, DEVICE_LSPCLK_FREQ, mySCI0_BAUDRATE, (SCI_CONFIG_WLEN_8|SCI_CONFIG_STOP_ONE|SCI_CONFIG_PAR_NONE));
    SCI_disableLoopback(mySCI0_BASE);
    SCI_performSoftwareReset(mySCI0_BASE);

    // 启用 FIFO 并设置中断级别
    SCI_enableFIFO(mySCI0_BASE);
    SCI_setFIFOInterruptLevel(mySCI0_BASE, SCI_FIFO_TX0, SCI_FIFO_RX8); // 触发水位：TX空，RX满8字节

    // 启用中断
    SCI_enableInterrupt(mySCI0_BASE, SCI_INT_RXFF);
    SCI_enableModule(mySCI0_BASE);
}

// 中断向量注册
void INTERRUPT_init(){
    Interrupt_register(INT_mySCI0_RX, &mySCI0_RX_ISR);
    Interrupt_enable(INT_mySCI0_RX);
}

对应的业务代码处理模板 (需在你的 main.c 或 ISR 文件中实现)

复制代码

__interrupt void mySCI0_RX_ISR(void)
{
    uint16_t i;
    uint16_t rxData[8];

    // 当触发此中断时，FIFO中必定已有8个字节
    for(i = 0; i < 8; i++)
    {
        rxData[i] = SCI_readCharBlockingFIFO(mySCI0_BASE);
    }

    // --- 在此处执行你的通讯协议解析逻辑 ---

    // 清除 FIFO 接收中断标志位，准备下一次接收
    SCI_clearInterruptStatus(mySCI0_BASE, SCI_INT_RXFF);
    Interrupt_clearACKGroup(INTERRUPT_ACK_GROUP9);
}

D. 串口FIFO开发的重点：

从纯软件单字节接收（如传统 STM32 做法）转到 C2000 的硬件 FIFO 架构时，极易踩坑。以下是几个致命问题与解答汇总：

1. FIFO 中断和普通的串口单字节接收中断是一个概念吗？会互相干扰吗？

答：它们在物理底层是同一个中断向量，是替换关系，绝对不会互相干扰。一旦在 SysConfig 中使能了 FIFO，普通的单字节接收中断就会失效。取而代之的是 FIFO 深度比较器接管中断触发权，只有字节数达到设定的 Level（如 8 字节）才会触发中断。
2. 如果我的一帧数据是 15 个字节，但 FIFO 中断阈值设置的是 8，剩下的 7 个字节会怎样？

答：会发生经典的尾部残留 (Stranded Bytes) 现象。前 8 个字节会正常触发中断被 CPU 读走，但剩下的 7 个字节会"死"在 FIFO 仓库里。因为没有达到 8 的触发水位线，中断不会再次触发。直到上位机发送下一帧的第 1 个字节凑够 8 个，中断才会爆发，导致数据跨帧拼接，解析彻底崩溃。
3. 如果总线受到干扰，丢失了一个字节或者多出了一个噪声字节，FIFO 怎么工作？

答：硬件 FIFO 是个"没有感情的计数器"，只认数量不认内容。

多出噪声字节： 原本需要 8 个有效字节，现在 7 个有效 + 1 个噪声就触发了中断，导致中断提前发生。

丢失有效字节： FIFO 停留在 7，死活不触发，必须等下一帧开头凑数，导致中断滞后发生 。这两种情况都会造成数据在 FIFO 中的物理错位 (Misalignment)。

4. 终极解法：如何彻底驾驭 FIFO 防止错位和残留？ 答：工业代码中通常采用以下策略：

完美匹配法： 如果帧长固定（如 15 字节），直接将 RX Level 设为 15/16 FULL。
超时定时器法（推荐）： 模拟 STM32 的 IDLE 中断。开一个 CPU 定时器，串口引脚有动静就重置定时器。一旦总线安静导致定时器超时，就在定时器中断里强行把 FIFO 里残留的零星字节全部读走。
帧头扫描 + 软件复位（抗噪必杀技）： 每次进中断读取数据后立刻寻找帧头（如 0xAA 0x55）。一旦发现帧头错位（说明丢包或多包），绝对不要企图拼凑数据，直接操作寄存器暴力复位 FIFO：
复制代码
```
SCI_resetRxFIFO(mySCI0_BASE); // 硬件清空并重新使能 FIFO
```
强制清空垃圾数据，让接收器状态直接对齐到上位机的下一帧。
