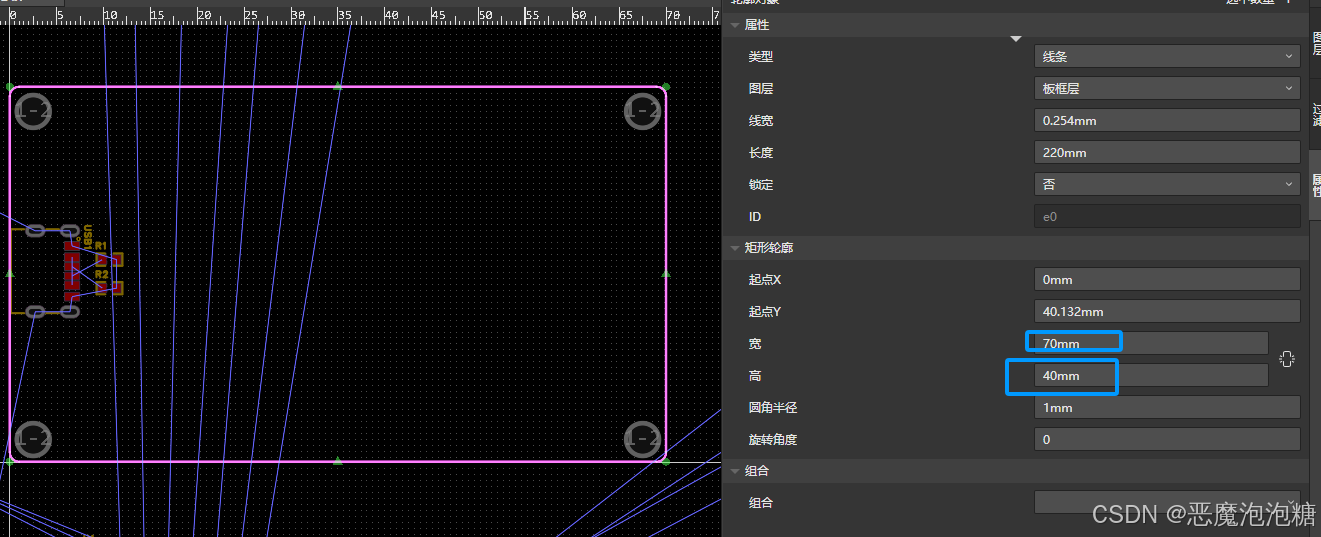

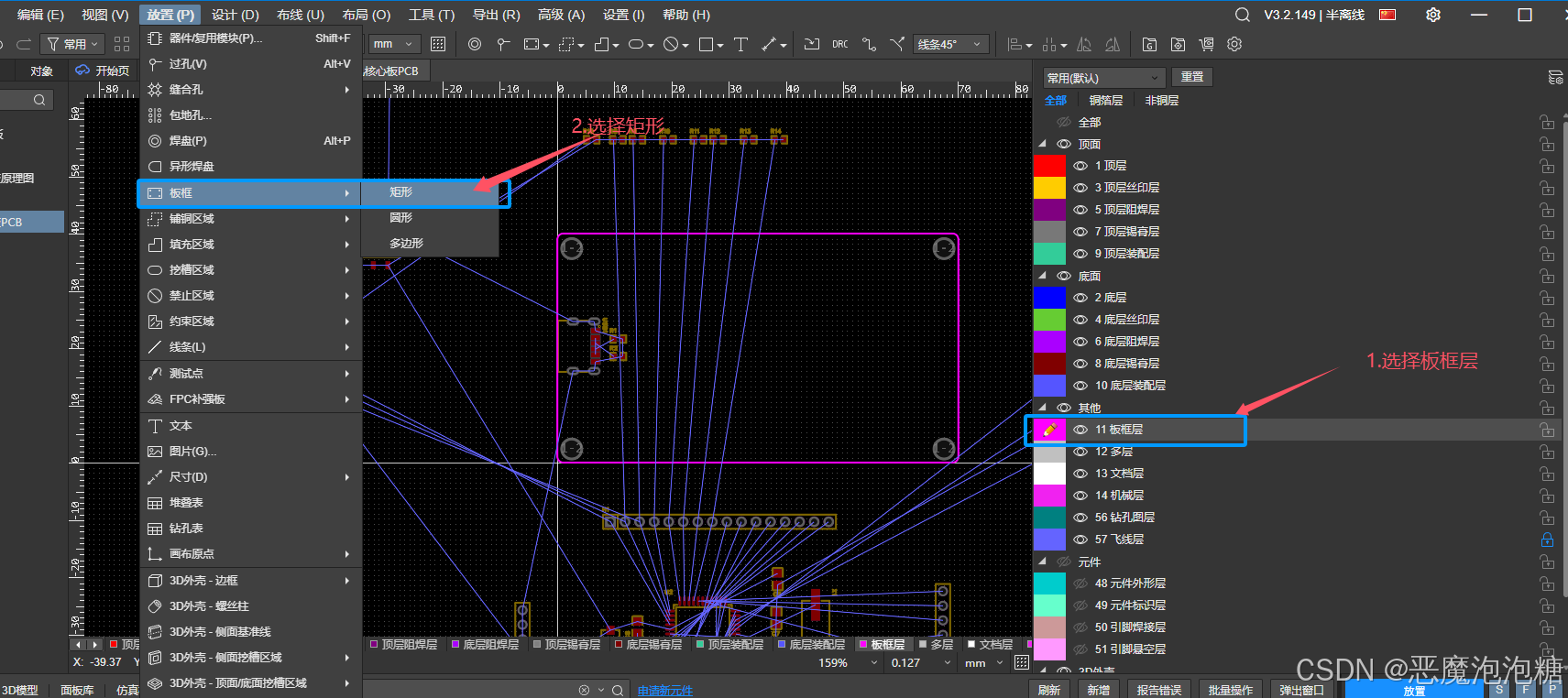

添加PCB板框，然后设置板框，宽40mm，长70mm(这里宽和高尽量不要超过100*100，不然要收费)

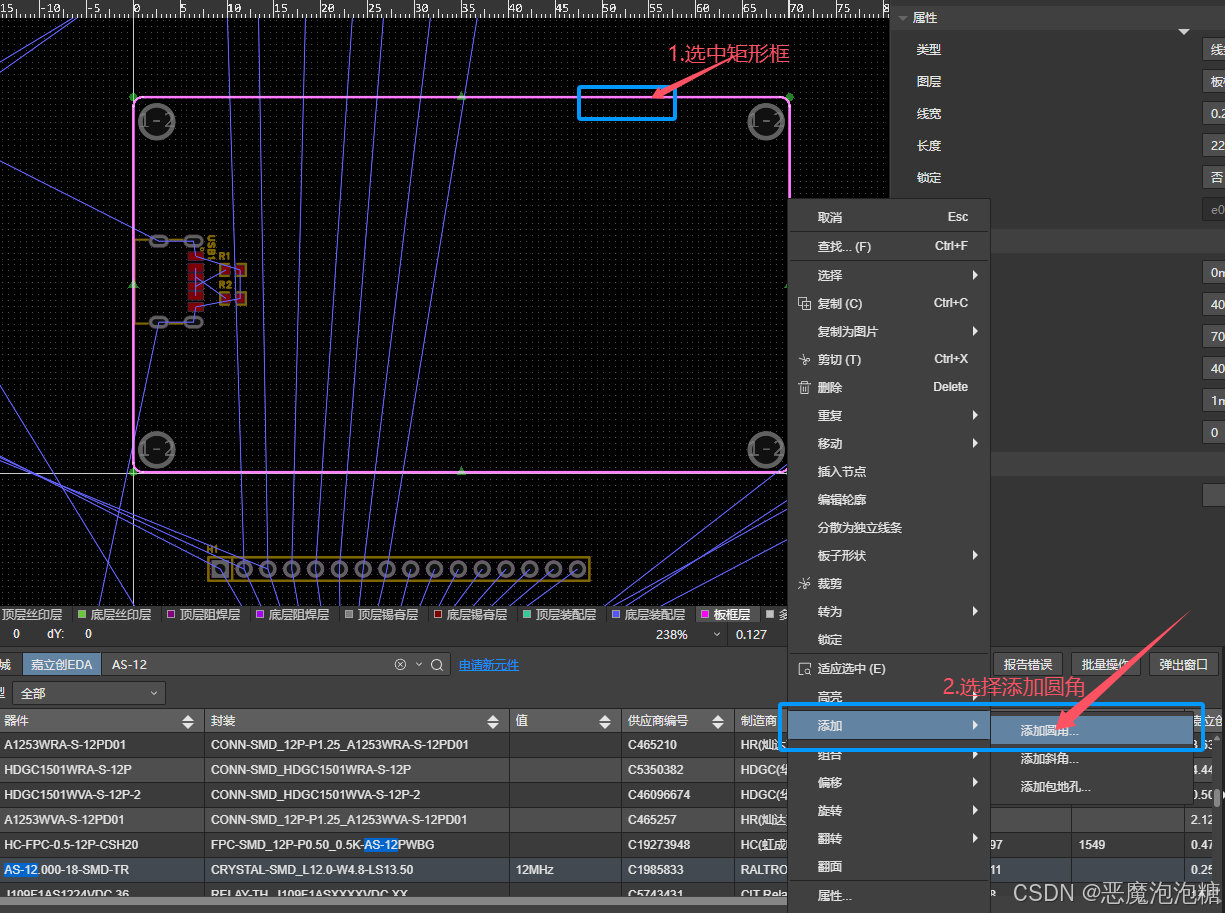

添加圆角
常规小电路板（100mm 以内）
圆角半径 R1.0mm / R1.5mm
中等板子（100~200mm）
圆角 R2.0mm
大尺寸工控板（200mm 以上）
圆角 R3.0~R5.0mm

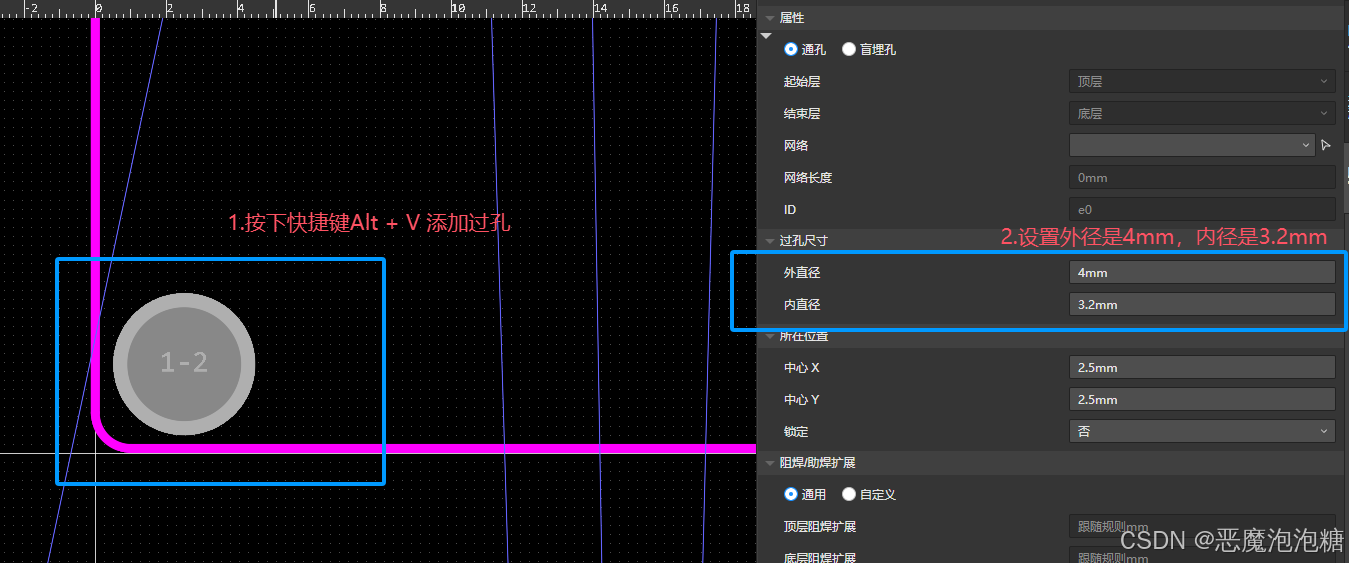

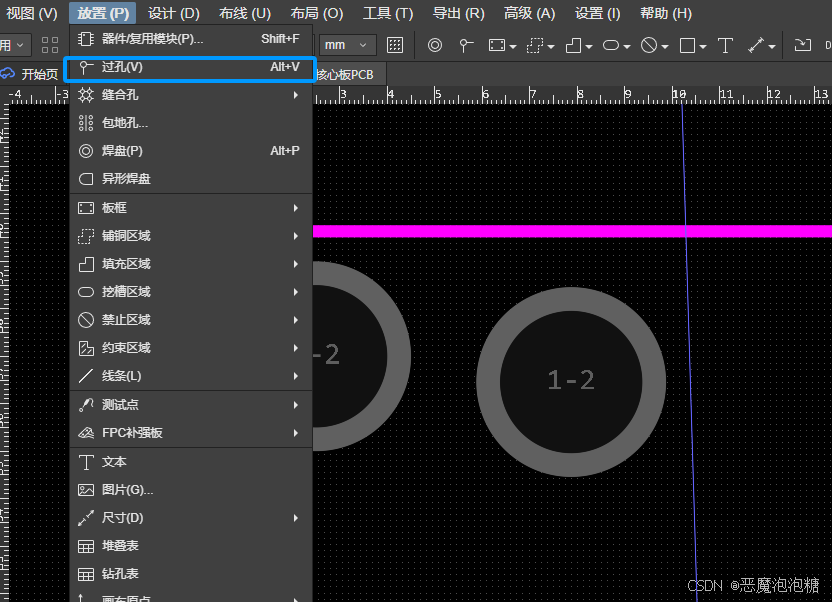

在板子四个角添加过孔(快捷键 Alt + V)
1）M3 螺丝
内径（钻孔大小）：3.2 mm
外径（焊盘铜圈直径）：4.0 mm
2）M2 螺丝（迷你小板）
内径：2.2 mm
外径：3.0 mm
3）M4 大工控板
内径：4.3 mm
外径：5.2 mm
交叉选择(shift + x)和布局传递(ctrl + shift + x)

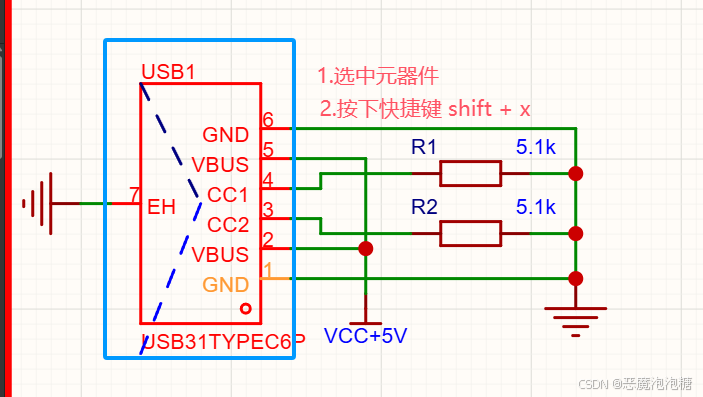

交叉选择

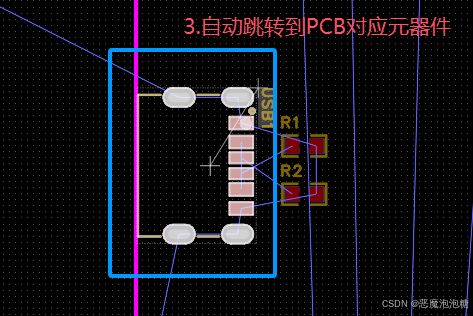

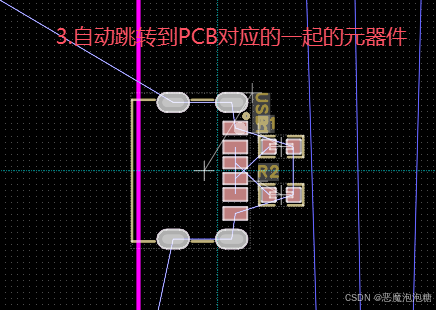

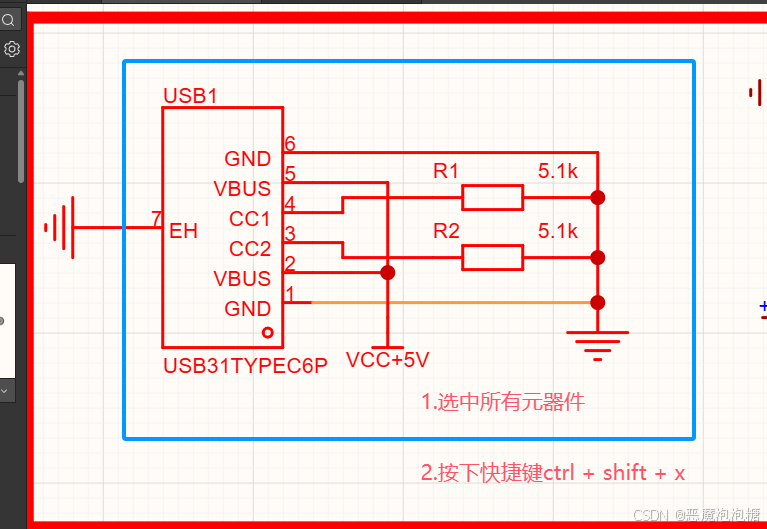

布局传递

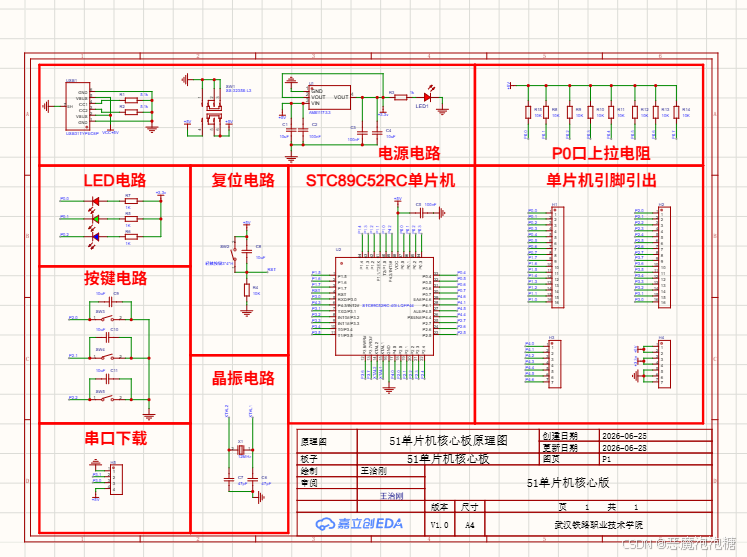

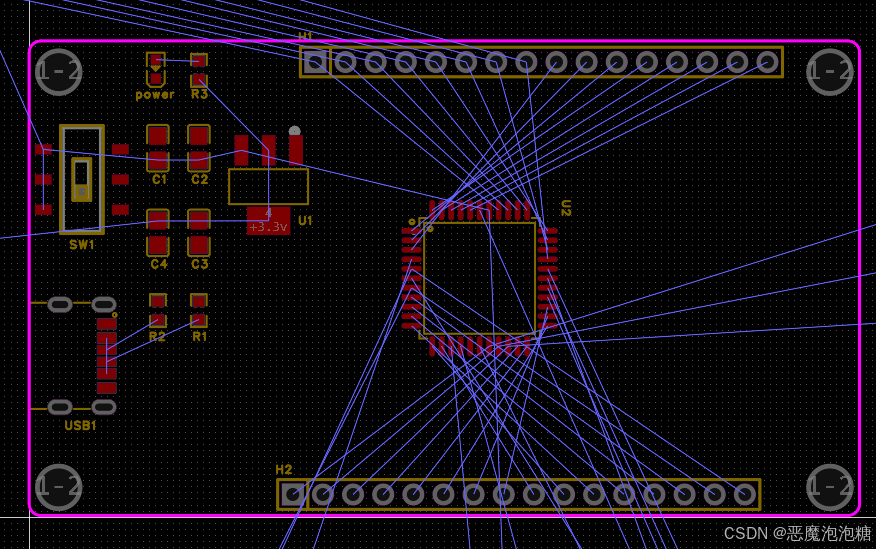

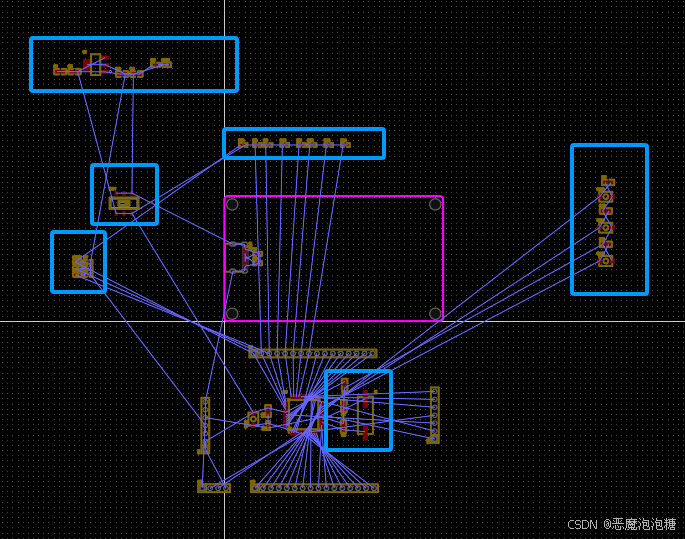

整理元器件
可以按照布局传递的方法，将这些电路每一个模块单独选中，然后按下快捷键ctrl + shift + x布局传递的功能跳转到PCB，吧每一个模块的元器件放在一起，进行整理
元器件放置规则

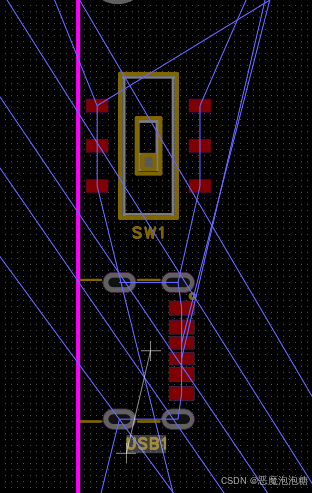

1.type-c电源接口和电源开关一般放置是板子的边缘方便使用
2.电容放置

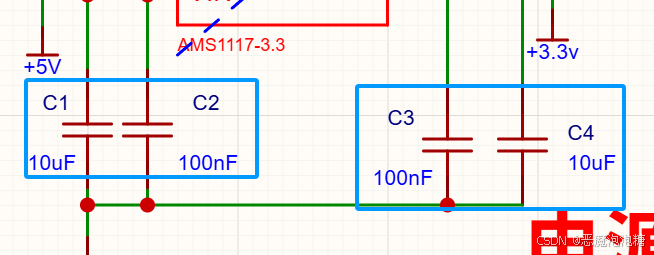

一般情况下容值大的电容放置靠近在电源，容值小的电容靠近元器件
3.单片机一般放在板子中轴线上，排针放在板子边缘
4.放置晶振电路要靠近单片机引脚放置，尽可能保证轴对称，需要放置等长的线(差分对)

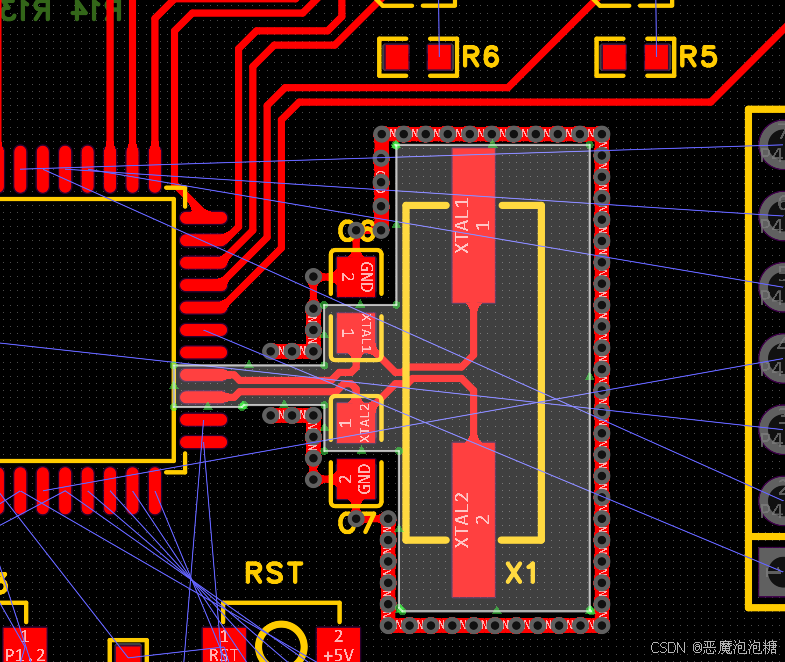

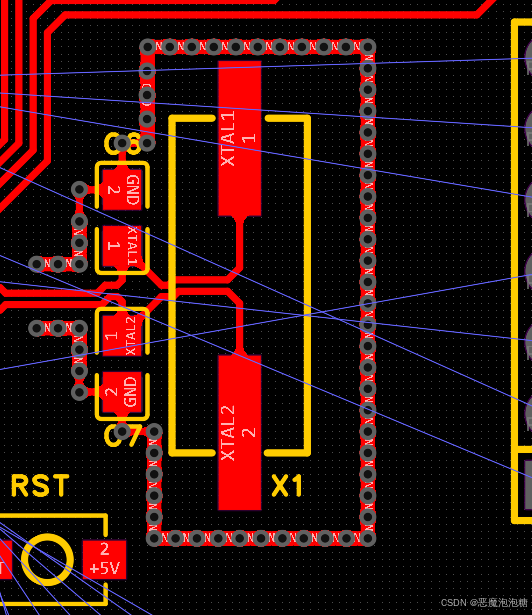

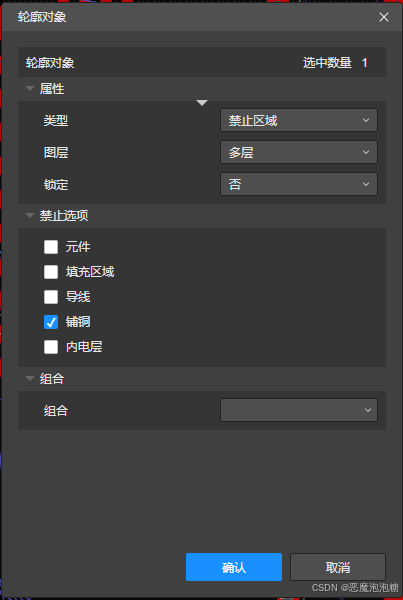

5.在晶振元器件周围放置过孔，外径24mil，内径12mil，网络选择GND，然后将GND过孔用线连接起来，线的粗细是20mil，还需要设置禁止区域(放置->禁止区域->多边形)，沿着GND包围着设置禁止区域
通过过孔技巧绕行

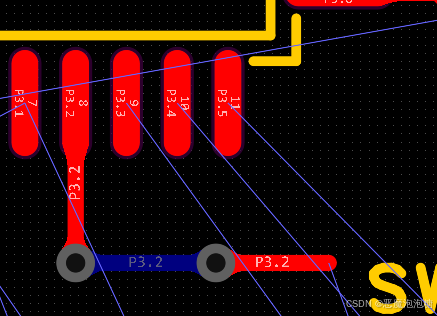

当从顶层走线时候，发现有一些元器件挡住了，所以可以在顶层走线途中加一个过孔到底层，从底层绕行方式
顶层添加过孔到底层(Alt + B)
从顶层引出线后，然后双击线固定，然后按下快捷Alt + B加过孔，从过孔引出的线就是蓝色的
底层添加过孔到顶层(Alt + T)
当从顶层打一个过孔到底层后，从该过孔引出的线是蓝色的，双击线后固定，按下快捷键Alt + T就会又打一个过孔，从底层回到顶层，从第二个过孔引出来的线是红色的。
或者引出一段红线后鼠标双击也会自动添加过孔到底层，然后从该过孔引出来的线后双击过孔到顶层。

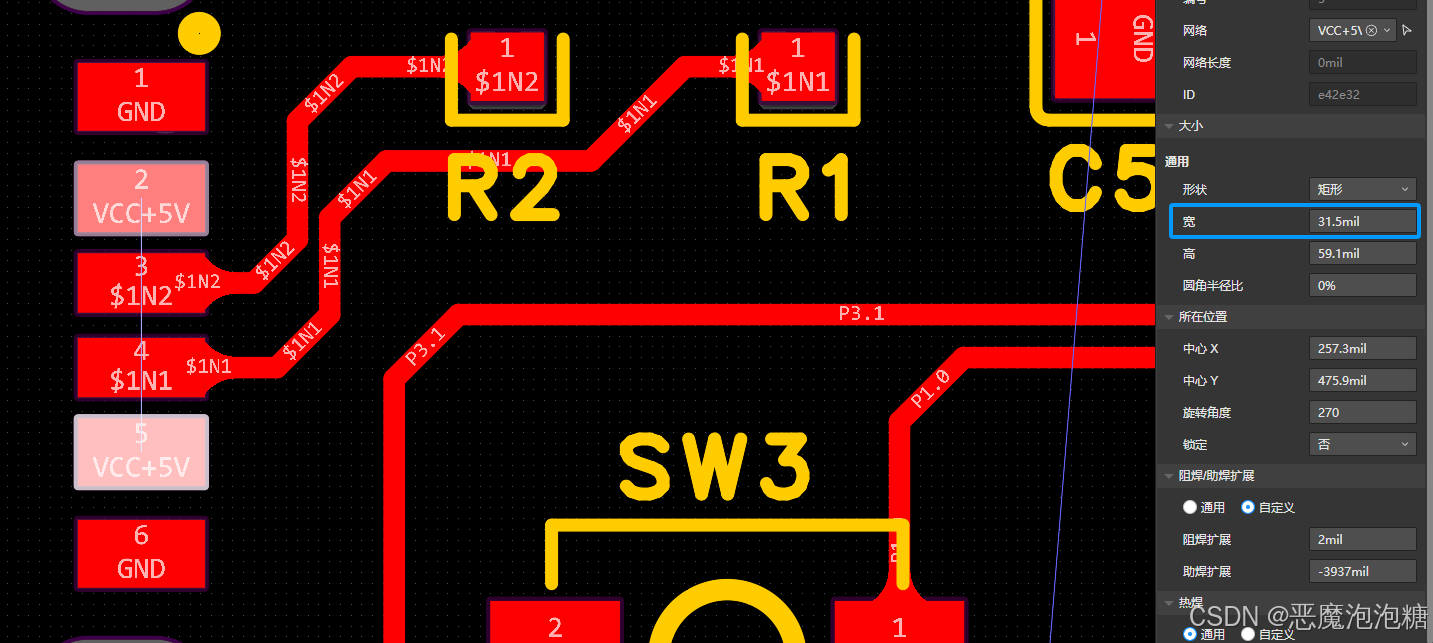

6.电源线需要加粗，可以加粗到焊盘一样大小，可以查看焊盘的宽，按下Tab键盘，设置导线粗细
可以看到焊盘宽度是31.5 所以可以设置线宽31mil
1）+3.3V、+5V 单片机主供电（表层走线，你当前场景）
电流＜200mA：15~20mil
电流 200500mA：2535mil
电流 500mA1A：4050mil
2）大电流电源（电机、大功率 LED）
1A 以上建议≥50mil，超过 2A 直接铺铜走电源，不用细线。

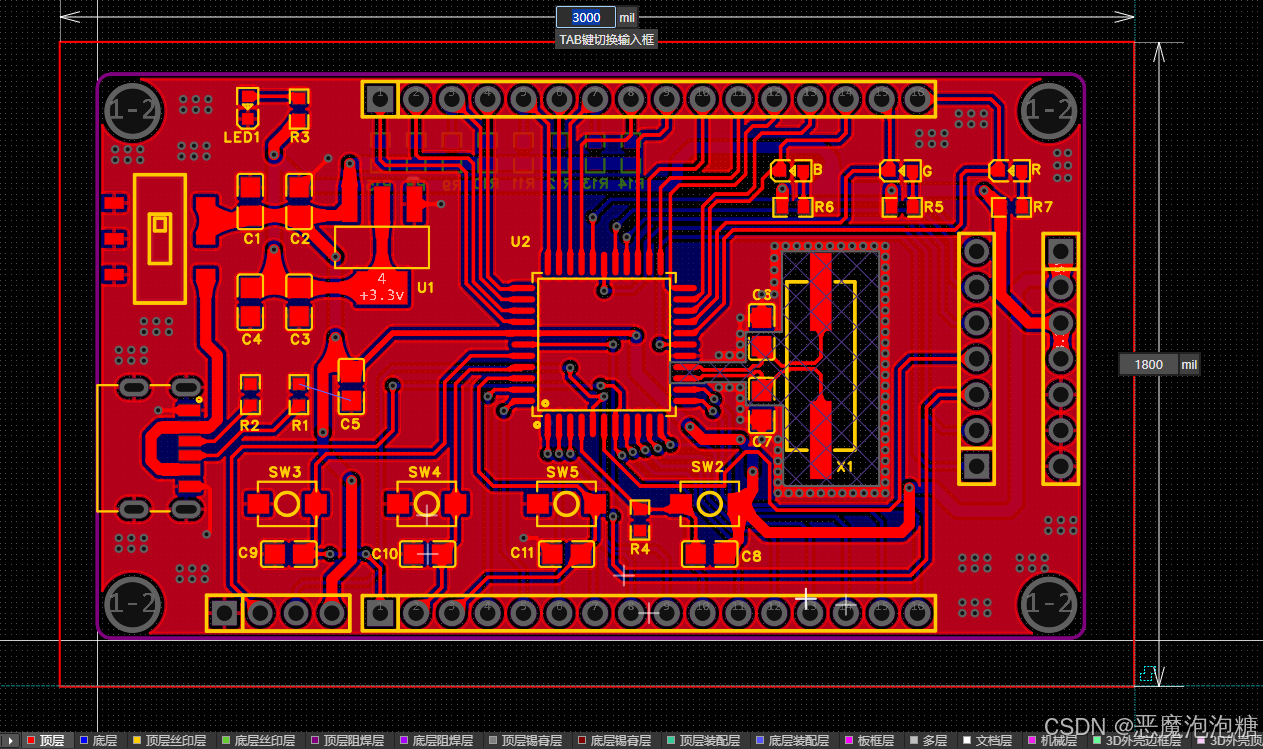

7.绘制矩阵GND过孔

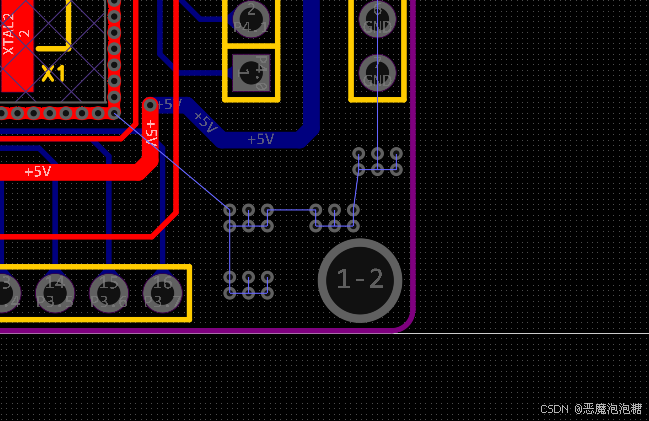

为了确保GND每一个连接，可以通过GND过孔阵列方式将顶层与底层铺铜全部连接，利用铺铜方式将全部的GND焊盘连接一起，通过矩阵过孔将顶层和底层铺铜连接，提供一个比较好的回流路径
按下快捷键Alt + V，网络选择GND，外径24，内径12
顶层铺铜

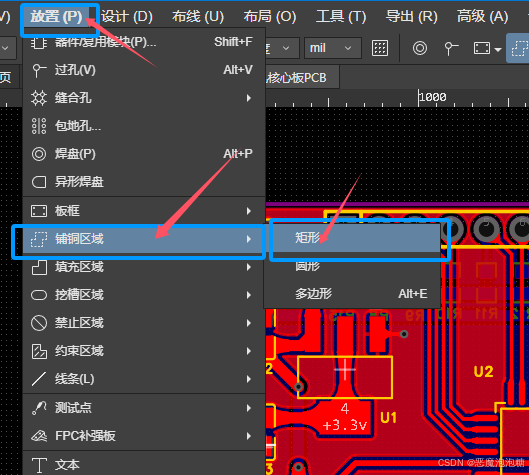

选择放置->铺铜区域->矩形->框选整个板子

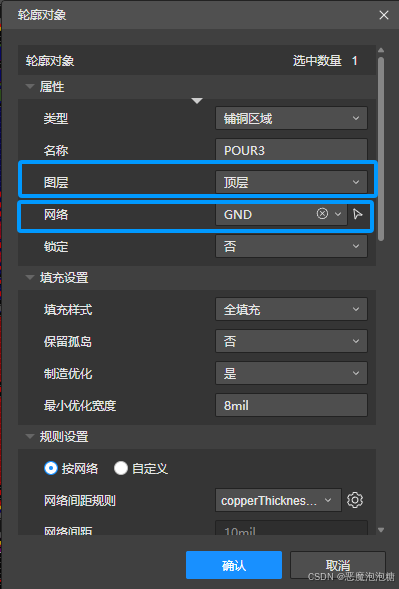

图层选择顶层，网络选择GND
底层铺铜
选择放置->铺铜区域->矩形->框选整个板子
图层选择低层，网络选择GND
常用快捷键
过孔(快捷键 Alt + V
交叉选择(shift + x)和布局传递(ctrl + shift + x)
旋转丝印或者元器件（空格）
切换到底层(Alt + B)
切换到顶层(Alt + T)
布线(Alt + w)，然后按下Tab来输入线粗细，还可以按下q快捷键，切换线的单位，mil还是mm
线默认是10mil粗细
差分对（Alt + D）
