本节基于 3GPP 官方协议定义，逐一对 π/2-BPSK、BPSK、QPSK、16QAM、64QAM、256QAM 六大调制方式的比特分组规则、映射公式、底层原理、数值实例与工程特性进行完整拆解。所有调制遵循统一设计范式：固定比特数打包分组 → 实虚支路独立映射 → 功率归一化输出，且天然满足格雷映射规则，兼顾解调性能与硬件实现效率。
5.1.1 π/2-BPSK 调制原理详解
一、协议原文释义

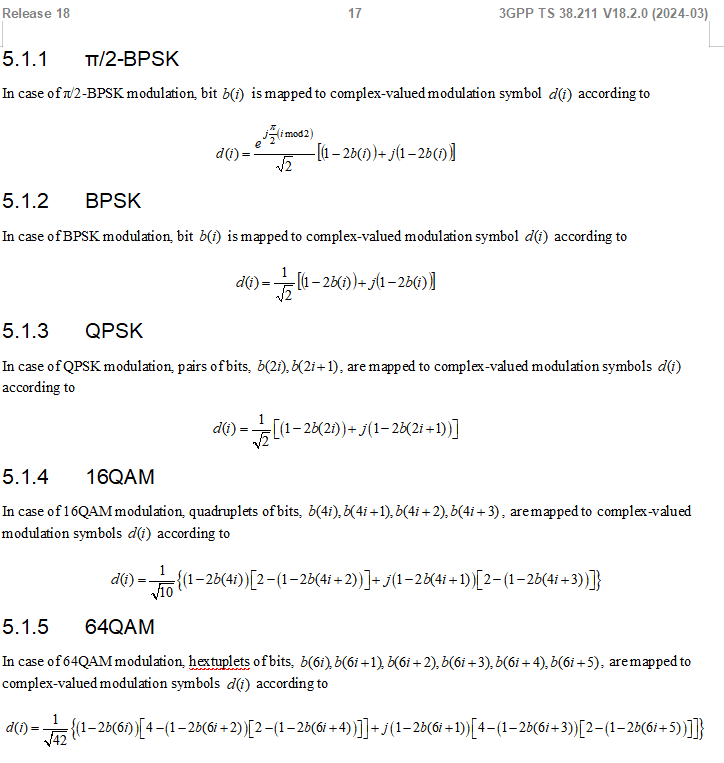

In case of π/2-BPSK modulation, bit is mapped to complex-valued modulation symbol
释义：π/2-BPSK 为单比特调制，输入 1 个独立二进制比特，单独映射生成 1 个复值调制符号，是 5G NR 上行专属的低 PAPR 优化调制方式。
二、核心公式逐部分拆解
核心映射公式：
d(i)=ejπ2⋅(i mod 2)2⋅(1−2b(i))+j(1−2b(i))d(i)=\frac{e^{j\frac{\pi}{2}\cdot(i \bmod 2)}}{\sqrt{2}} \cdot \left(1-2b(i)) + j(1-2b(i))\\rightd(i)=2 ej2π⋅(imod2)⋅(1−2b(i))+j(1−2b(i))
整体设计逻辑为「基础 BPSK 星座 + 逐符号 90° 相位旋转」，专门针对终端功放效率优化。
1. 比特到电平的基础映射：1−2b(i)1-2b(i)1−2b(i)
这是 NR 全系列调制的通用基础规则，将二进制 0/1 转换为 ±1 电平：
b(i)=0→1−2×0=+1b(i)=1→1−2×1=−1b(i)=0 \rightarrow 1-2\times0=+1 \\ b(i)=1 \rightarrow 1-2\times1=-1b(i)=0→1−2×0=+1b(i)=1→1−2×1=−1
本质是完成比特到符号极性的转换，是所有嵌套计算的基础单元。
2. 基础星座点构造
实部、虚部使用同一个比特 b(i)b(i)b(i)，因此基础星座只有 2 个点，落在 45° 对角线上：
b(i)=0b(i)=0b(i)=0：基础电平为 1+j11+j11+j1
b(i)=1b(i)=1b(i)=1：基础电平为−1−j1-1-j1−1−j1
该设计本质是旋转了 45° 的 BPSK，与后续 QPSK 星座网格完全对齐，接收机无需单独适配，硬件复用度更高。
3. 逐符号旋转因子：ejπ2⋅(i mod 2)e^{j\frac{\pi}{2}\cdot(i \bmod 2)}ej2π⋅(imod2)
这是 π/2-BPSK 的核心差异化设计：
偶数序号符号（i=0,2,4...i=0,2,4...i=0,2,4...）：相位不旋转，因子为 1
奇数序号符号（i=1,3,5...i=1,3,5...i=1,3,5...）：相位旋转 90°（π/2 弧度），因子为 j
4. 归一化因子：1/21/\sqrt{2}1/2
保证平均符号功率恒为 1，与所有调制方式统一功率基准，便于功率控制、链路预算与 PAPR 计算。
三、数值计算示例
取连续两个比特 b(0)=0, b(1)=1b(0)=0,\ b(1)=1b(0)=0, b(1)=1，分别计算对应调制符号：
i=0i=0i=0（偶数，无相位旋转）：
d(0)=1+j12d(0)=\frac{1+j1}{\sqrt{2}}d(0)=2 1+j1
对应星座点坐标 (12,12)\left(\frac{1}{\sqrt{2}},\frac{1}{\sqrt{2}}\right)(2 1,2 1)
i=1i=1i=1（奇数，旋转 90°）：
乘以旋转因子 j 后，基础星座 −1−j1-1-j1−1−j1 变为 1−j11-j11−j1，因此
d(1)=1−j12d(1)=\frac{1-j1}{\sqrt{2}}d(1)=2 1−j1
对应星座点坐标 (12,−12)\left(\frac{1}{\sqrt{2}},-\frac{1}{\sqrt{2}}\right)(2 1,−2 1)
四、核心特性与应用场景
超低 PAPR：相邻符号相位不会穿越零点，包络波动极小，PAPR 比普通 BPSK 再低 1~2dB，与 ZC 序列的低 PAPR 设计思路一致；
应用场景：上行 PUSCH 覆盖增强场景、DFT-s-OFDM 波形，最大化终端功放发射效率，提升远点覆盖能力。
5.1.2 BPSK 调制原理详解
一、协议原文释义
In case of BPSK modulation, bit is mapped to complex-valued modulation symbol
释义：标准 BPSK 同样为单比特调制，1 个二进制比特直接映射为 1 个复值符号，无相位旋转，结构极简、解调门限最低。
二、核心公式与原理拆解
核心映射公式：
d(i)=12⋅(1−2b(i))+j(1−2b(i))d(i)=\frac{1}{\sqrt{2}} \cdot \left(1-2b(i)) + j(1-2b(i))\\rightd(i)=2 1⋅(1−2b(i))+j(1−2b(i))
1 个比特映射 1 个复符号，共 2 个星座点：
比特 0 → 星座点 1+j12\frac{1+j1}{\sqrt{2}}2 1+j1（第一象限 45°）
比特 1 → 星座点 −1−j12\frac{-1-j1}{\sqrt{2}}2 −1−j1（第三象限 45°）
注意：NR 的 BPSK 并非传统实轴 BPSK，而是旋转 45° 对齐 QPSK 网格，接收机无需单独设计解调逻辑，硬件复用度更高。
三、核心特性与应用场景
频谱效率最低（1 bit/s/Hz），解调门限最低，抗干扰能力最强，仅用于极限远点覆盖、弱场控制信道等场景。
5.1.3 QPSK 调制原理详解
一、协议原文释义
In case of QPSK modulation, pairs of bits are mapped to complex-valued modulation symbols
释义：QPSK 为比特对调制，每次打包 2 个连续比特为一组，映射生成 1 个复值调制符号。
二、核心公式与原理拆解
核心映射公式：
d(i)=12⋅(1−2b(2i))+j(1−2b(2i+1))d(i)=\frac{1}{\sqrt{2}} \cdot \left(1-2b(2i)) + j(1-2b(2i+1))\\rightd(i)=2 1⋅(1−2b(2i))+j(1−2b(2i+1))
比特打包单位：2 bit / 符号
比特分工：偶数比特 b(2i)b(2i)b(2i) 控制实部 I，奇数比特 b(2i+1)b(2i+1)b(2i+1) 控制虚部 Q
星座特性：四个星座点均匀分布在四个象限，形式为 ±1±j12\frac{\pm1 \pm j1}{\sqrt{2}}2 ±1±j1，严格格雷映射，相邻点仅 1 比特不同
三、数值计算示例
| 比特组 (b0,b1)(b_0,b_1)(b0,b1) | 复符号 d(i)d(i)d(i) | 所在象限 |
|---|---|---|
| (0, 0) | 1+j12\frac{1+j1}{\sqrt{2}}2 1+j1 | 第一象限 |
| (0, 1) | 1−j12\frac{1-j1}{\sqrt{2}}2 1−j1 | 第四象限 |
| (1, 0) | −1+j12\frac{-1+j1}{\sqrt{2}}2 −1+j1 | 第二象限 |
| (1, 1) | −1−j12\frac{-1-j1}{\sqrt{2}}2 −1−j1 | 第三象限 |
四、核心特性与应用场景
可靠性高、抗干扰能力强，频谱效率 2 bit/s/Hz，是 5G 控制信道（PDCCH、PUCCH）、广播信道、小区边缘数据信道的主流调制方式。
5.1.4 16QAM 调制原理详解
一、协议原文释义
In case of 16QAM modulation, quadruplets of bits are mapped to complex-valued modulation symbols
释义：16QAM 为四比特组调制，每次打包 4 个连续比特为一组，映射生成 1 个复值符号，共 16 种星座状态。
二、核心公式与原理拆解
核心映射公式：
d(i)=110⋅{(1−2b(4i))2−(1−2b(4i+2))+j(1−2b(4i+1))2−(1−2b(4i+3))}d(i)=\frac{1}{\sqrt{10}} \cdot \Bigg\{(1-2b(4i))\Big2-(1-2b(4i+2))\\Big+ j(1-2b(4i+1))\Big2-(1-2b(4i+3))\\Big \Bigg\}d(i)=10 1⋅{(1−2b(4i))2−(1−2b(4i+2))+j(1−2b(4i+1))2−(1−2b(4i+3))}
比特打包单位：4 bit / 符号
比特分工：4 比特均分，实部 I 占 2 位、虚部 Q 占 2 位，两路计算逻辑完全对称
实部：b(4i)b(4i)b(4i) 为符号位（决定正负），b(4i+2)b(4i+2)b(4i+2) 为幅度位（决定电平大小）
虚部：b(4i+1)b(4i+1)b(4i+1) 为符号位，b(4i+3)b(4i+3)b(4i+3) 为幅度位
电平能力：单路 4 电平（±1、±3），4×4 组合生成 16 个星座点
以实部为例拆解嵌套逻辑：
b=0b=0b=0 时，2−1=12-1=12−1=1 → 电平为 ±1
b=1b=1b=1 时，2−(−1)=32-(-1)=32−(−1)=3 → 电平为 ±3
三、归一化因子推导
实部 4 个电平的平方平均值：12+322=5\frac{1^2+3^2}{2}=5212+32=5，虚部同理为 5，总平均功率 = 10，因此除以 10\sqrt{10}10 将平均功率归一化为 1。
四、数值计算示例
输入比特组 (b0=0, b1=0, b2=1, b3=0)(b_0=0,\ b_1=0,\ b_2=1,\ b_3=0)(b0=0, b1=0, b2=1, b3=0)：
实部：(1−2×0)×2−(1−2×1)=1×3=3(1-2\times0)\times2-(1-2\\times1) = 1\times3 = 3(1−2×0)×2−(1−2×1)=1×3=3
虚部：(1−2×0)×2−(1−2×0)=1×1=1(1-2\times0)\times2-(1-2\\times0) = 1\times1 = 1(1−2×0)×2−(1−2×0)=1×1=1
最终复符号：d(i)=3+j110d(i)=\frac{3+j1}{\sqrt{10}}d(i)=10 3+j1
五、核心特性与应用场景
频谱效率 4 bit/s/Hz，兼顾速率与可靠性，适用于小区中远点、中等信道质量场景。
5.1.5 64QAM 调制原理详解
一、协议原文释义
In case of 64QAM modulation, hextuplets of bits are mapped to complex-valued modulation symbols
释义：64QAM 为六比特组调制，每次打包 6 个连续比特为一组，映射生成 1 个复值符号，共 64 种星座状态，是 5G 高阶调制的核心代表。
二、整体框架与比特分配
2.1 基本定义
64QAM 本质是「I 路（实部）独立调幅 + Q 路（虚部）独立调幅」的正交组合：
每 6 个二进制比特映射为 1 个复值调制符号；
实部（I 路）占 3 比特，虚部（Q 路）占 3 比特；
每路 3 比特对应 8 种电平，正负各 4 个，正电平为 1、3、5、7，负电平为 - 1、-3、-5、-7；
总星座点数 = 8 × 8 = 64，因此命名为 64QAM。
2.2 比特位分配
公式中 6 个输入比特为 b(6i),b(6i+1),b(6i+2),b(6i+3),b(6i+4),b(6i+5)b(6i), b(6i+1), b(6i+2), b(6i+3), b(6i+4), b(6i+5)b(6i),b(6i+1),b(6i+2),b(6i+3),b(6i+4),b(6i+5)，分工严格对称：
| 支路 | 对应比特 | 作用 |
|---|---|---|
| 实部 I（同相支路） | b(6i)、b(6i+2)、b(6i+4)b(6i)、b(6i+2)、b(6i+4)b(6i)、b(6i+2)、b(6i+4) | 3 比特共同决定实部电平值 |
| 虚部 Q（正交支路） | b(6i+1)、b(6i+3)、b(6i+5)b(6i+1)、b(6i+3)、b(6i+5)b(6i+1)、b(6i+3)、b(6i+5) | 3 比特共同决定虚部电平值 |
实部与虚部的计算逻辑完全对称，以下以实部 I 路为代表，完整拆解三层嵌套公式。
三、I 路 3 比特嵌套公式逐层拆解
实部的完整表达式为：
I=(1−2b0)⋅4−(1−2b2)⋅\[2−(1−2b4)]I = (1-2b_0) \cdot \left 4 - (1-2b_2) \\cdot \\left\[ 2 - (1-2b_4) \\right \right]I=(1−2b0)⋅4−(1−2b2)⋅\[2−(1−2b4)]
为简化书写，下文用 b0b_0b0 代表 b(6i)b(6i)b(6i)，b2b_2b2 代表 b(6i+2)b(6i+2)b(6i+2)，b4b_4b4 代表 b(6i+4)b(6i+4)b(6i+4)。
3.1 基础映射规则：1−2b(i)1-2b(i)1−2b(i)
这是 NR 全系列调制的统一基础，将二进制 0/1 转换为 ±1 电平：
b=0b=0b=0 时：1−2×0=+11-2\times0 = +11−2×0=+1
b=1b=1b=1 时：1−2×1=−11-2\times1 = -11−2×1=−1
本质是比特到符号极性的转换，是所有嵌套计算的基础单元。
3.2 三层结构的角色划分
3 个比特从高位到低位分工清晰，对应「从粗到细」的电平定位：
| 比特 | 角色 | 作用 |
|---|---|---|
| b0b_0b0 | 符号位（MSB，最高有效位） | 决定电平的正负 |
| b2b_2b2 | 高幅度位（中间位） | 粗分区间，决定落在高半区还是低半区 |
| b4b_4b4 | 低幅度位（LSB，最低有效位） | 细分电平，在区间内确定具体数值 |
以下从最内层到最外层逐层计算，验证最终输出正好为 ±1、±3、±5、±7。
3.3 第一层（最内层）：低幅度位细调
最内层公式：
L1=2−(1−2b4)L_1 = 2 - (1-2b_4)L1=2−(1−2b4)
由最低位 b4b_4b4 控制，输出两个可能值：
b4=0b_4=0b4=0：L1=2−(+1)=1L_1 = 2 - (+1) = 1L1=2−(+1)=1
b4=1b_4=1b4=1：L1=2−(−1)=3L_1 = 2 - (-1) = 3L1=2−(−1)=3
作用：在长度为 2 的小区间内，输出 1 或 3 两个细粒度电平，完成最精细的电平定位。
3.4 第二层（中间层）：高幅度位粗分区间
中间层公式：
L2=4−(1−2b2)⋅L1L_2 = 4 - (1-2b_2) \cdot L_1L2=4−(1−2b2)⋅L1
由中间位 b2b_2b2 控制，将电平从 2 个扩展到 4 个，对应正半轴的 4 个电平：
b2=0b_2=0b2=0情况 1：（低半区）
(1−2b2)=+1(1-2b_2)=+1(1−2b2)=+1，因此 L2=4−L1L_2 = 4 - L_1L2=4−L1
b4=0b_4=0b4=0：L2=4−1=3L_2 = 4 - 1 = 3L2=4−1=3
b4=1b_4=1b4=1：L2=4−3=1L_2 = 4 - 3 = 1L2=4−3=1
b2=1b_2=1b2=1情况 2：（高半区）
(1−2b2)=−1(1-2b_2)=-1(1−2b2)=−1，因此 L2=4+L1L_2 = 4 + L_1L2=4+L1
b4=0b_4=0b4=0：L2=4+1=5L_2 = 4 + 1 = 5L2=4+1=5
b4=1b_4=1b4=1：L2=4+3=7L_2 = 4 + 3 = 7L2=4+3=7
经过前两层运算，正半轴 4 个电平 1、3、5、7 全部生成，正好对应 b2b4b_2b_4b2b4 的 4 种组合。
3.5 第三层（最外层）：符号位控制正负
最外层公式：
I=(1−2b0)⋅L2I = (1-2b_0) \cdot L_2I=(1−2b0)⋅L2
由最高位 b0b_0b0 控制正负，将 4 个正电平扩展为 4 正 4 负共 8 个电平：
b0=0b_0=0b0=0：符号为正，输出 +1、+3、+5、+7
b0=1b_0=1b0=1：符号为负，输出 -1、-3、-5、-7
3.6 全组合枚举验证
将 3 比特的 8 种组合全部代入计算，验证最终电平：
| b0b_0b0（符号） | b2b_2b2（高幅） | b4b_4b4（低幅） | 内层 L1L_1L1 | 中层 L2L_2L2 | 最终 I 电平 |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 1 | 4-1=3 | +3 |
| 0 | 0 | 1 | 3 | 4-3=1 | +1 |
| 0 | 1 | 0 | 1 | 4+1=5 | +5 |
| 0 | 1 | 1 | 3 | 4+3=7 | +7 |
| 1 | 0 | 0 | 1 | 3 | -3 |
| 1 | 0 | 1 | 3 | 1 | -1 |
| 1 | 1 | 0 | 1 | 5 | -5 |
| 1 | 1 | 1 | 3 | 7 | -7 |
✅ 结论：8 种组合正好对应 8 个电平 -7、-5、-3、-1、+1、+3、+5、+7，与理论完全一致。
四、关键设计：天然格雷映射
4.1 格雷映射的意义
格雷码（Gray Code）的核心规则：相邻的两个数值，对应的二进制编码仅有 1 位不同。
在调制场景中，星座图上相邻的两个点若仅 1 比特差异，当信噪比不足、解调误判到相邻点时，只会错 1 个比特，可大幅降低系统误码率。
4.2 64QAM 的格雷映射验证
将正半轴 4 个电平按从小到大排序，对应 b2b4b_2b_4b2b4 编码如下：
| 电平 | b2b4b_2b_4b2b4 编码 | 与前一电平的差异比特数 |
|---|---|---|
| 1 | 01 | --- |
| 3 | 00 | 1 位（仅 b4b_4b4 翻转） |
| 5 | 10 | 1 位（仅 b2b_2b2 翻转） |
| 7 | 11 | 1 位（仅 b4b_4b4 翻转） |
可见每两个相邻电平都只有 1 个比特不同，完全符合格雷映射规则。
这正是 3GPP 采用「嵌套减法」结构的核心原因：无需额外的格雷码转换电路，公式本身就天然生成格雷映射，硬件实现效率极高。
补充：虚部 Q 路逻辑与 I 路完全一致，最终整个 8×8 的 64QAM 星座图上，所有水平、竖直相邻的星座点都仅有 1 比特差异，是标准的方形格雷 QAM。
五、归一化因子 142\dfrac{1}{\sqrt{42}}42 1 的推导
5.1 归一化的目的
NR 所有调制方式均要求平均符号功率 = 1，为功率控制、链路预算、PAPR 计算提供统一基准。平均功率为所有星座点功率的平均值，单符号功率 = 实部平方 + 虚部平方。
5.2 单路平均功率计算
以 I 路为例，8 个电平为 ±1、±3、±5、±7，平方后为 1、9、25、49，各出现 2 次（正负各一次）。
I 路平均功率：
PI=12+32+52+724=1+9+25+494=844=21P_I = \frac{1^2 + 3^2 + 5^2 + 7^2}{4} = \frac{1+9+25+49}{4} = \frac{84}{4} = 21PI=412+32+52+72=41+9+25+49=484=21
5.3 总平均功率与归一化因子
虚部 Q 路与 I 路完全对称，平均功率同样为 21，因此不归一化的总平均功率：
P总=PI+PQ=21+21=42P_{\text{总}} = P_I + P_Q = 21 + 21 = 42P总=PI+PQ=21+21=42
为使平均功率 = 1，需除以 42\sqrt{42}42 ：
P总(42)2=4242=1\frac{P_{\text{总}}}{(\sqrt{42})^2} = \frac{42}{42} = 1(42 )2P总=4242=1
这就是分母42\sqrt{42}42 的完整由来，与 16QAM 的 10\sqrt{10}10 、256QAM 的 170\sqrt{170}170 推导逻辑完全一致。
六、完整数值计算示例
题目 ：输入 6 比特序列b0=0,b1=1,b2=1,b3=0,b4=0,b5=1b_0=0, b_1=1, b_2=1, b_3=0, b_4=0, b_5=1b0=0,b1=1,b2=1,b3=0,b4=0,b5=1，计算对应的 64QAM 复符号。
步骤 1：计算实部 I
b0=0b_0=0b0=0：符号位为正
b2=1b_2=1b2=1：高半区
b4=0b_4=0b4=0：细调电平 1
内层：2−(1−2×0)=12 - (1-2\times0) = 12−(1−2×0)=1
中层：4−(1−2×1)×1=4+1=54 - (1-2\times1)\times1 = 4 + 1 = 54−(1−2×1)×1=4+1=5
外层：(1−2×0)×5=5(1-2\times0)\times5 = 5(1−2×0)×5=5
步骤 2：计算虚部 Q
虚部对应比特 b1=1,b3=0,b5=1b_1=1, b_3=0, b_5=1b1=1,b3=0,b5=1：
b1=1b_1=1b1=1：符号位为负
b3=0b_3=0b3=0：低半区
b5=1b_5=1b5=1：细调电平 3
内层：2−(1−2×1)=32 - (1-2\times1) = 32−(1−2×1)=3
中层：4−(1−2×0)×3=4−3=14 - (1-2\times0)\times3 = 4 - 3 = 14−(1−2×0)×3=4−3=1
外层：(1−2×1)×1=−1(1-2\times1)\times1 = -1(1−2×1)×1=−1
步骤 3：归一化得到最终符号
d(i)=5−j142≈5−j16.481≈0.771−j0.154d(i) = \frac{5 - j1}{\sqrt{42}} \approx \frac{5 - j1}{6.481} \approx 0.771 - j0.154d(i)=42 5−j1≈6.4815−j1≈0.771−j0.154
七、高阶 QAM 的通用嵌套规律
理解 64QAM 的嵌套结构后，即可掌握 NR 所有 QAM 调制的设计范式：
QPSK：每路 1 比特，只有符号位，无幅度嵌套；
16QAM：每路 2 比特，1 层幅度嵌套（2-xxx），4 电平；
64QAM：每路 3 比特，2 层幅度嵌套（4-xxx (2-xxx)），8 电平；
256QAM：每路 4 比特，3 层幅度嵌套（8-xxx (4-xxx (2-xxx))），16 电平；
1024QAM：每路 5 比特，4 层嵌套，32 电平。
每增加 1 比特，电平数翻倍，嵌套层数加 1，最外层系数也同步翻倍（2→4→8→16...），结构完全递归，硬件实现可高度复用，是经典的工程化设计。
八、核心特性与应用场景
信道质量较好的近点场景，频谱效率 6 bit/s/Hz，是下行宏站近点、室内场景的主流调制方式。
5.1.6 256QAM 调制原理详解
一、协议原文释义
256QAM 为八比特组调制，每次打包 8 个连续比特为一组，映射生成 1 个复值符号，共 256 种星座状态，是 NR 目前商用的最高阶调制。
二、核心公式与原理拆解
核心映射公式：
d(i)=1170⋅{(1−2b(8i))8−(1−2b(8i+2))\[4−(1−2b(8i+4))\[2−(1−2b(8i+6))]]+j(1−2b(8i+1))8−(1−2b(8i+3))\[4−(1−2b(8i+5))\[2−(1−2b(8i+7))]]}d(i)=\frac{1}{\sqrt{170}}\cdot \Bigg\{\begin{aligned}&(1-2b(8i))\Big8-(1-2b(8i+2))\\Big\[4-(1-2b(8i+4))\\Big\[2-(1-2b(8i+6))\\Big\Big]\Big]+ &j(1-2b(8i+1))\Big8-(1-2b(8i+3))\\Big\[4-(1-2b(8i+5))\\Big\[2-(1-2b(8i+7))\\Big\Big]\Big]\end{aligned} \Bigg\}d(i)=170 1⋅{(1−2b(8i))8−(1−2b(8i+2))\[4−(1−2b(8i+4))\[2−(1−2b(8i+6))]]+j(1−2b(8i+1))8−(1−2b(8i+3))\[4−(1−2b(8i+5))\[2−(1−2b(8i+7))]]}
比特打包单位：8 bit / 符号
比特分工：实部、虚部各 4 比特，各自形成 16 电平（±1、±3、...、±15）
结构逻辑：与 64QAM 完全一致，幅度位再嵌套一层，遵循相同的递归设计范式
三、归一化因子推导
实部 16 个电平的平方平均值：12+32+⋯+1528=85\frac{1^2+3^2+\dots+15^2}{8}=85812+32+⋯+152=85，虚部同理为 85，总平均功率 = 170，因此除以 170\sqrt{170}170 归一化到平均功率 1。
四、核心特性与应用场景
适用于极佳信道质量、近点、高阶 MIMO 场景，频谱效率 8 bit/s/Hz，追求极致传输速率，多用于室内分布、千兆下行等场景。
六、六大调制方式统一规律汇总
| 调制方式 | 协议比特分组定义 | 单符号比特数 | 核心特点 |
|---|---|---|---|
| π/2-BPSK | Single bit | 1 | 交替相位旋转、超低 PAPR，上行专属 |
| BPSK | Single bit | 1 | 结构极简、解调门限最低 |
| QPSK | Pairs of bits（比特对） | 2 | 可靠性高，控制信道通用 |
| 16QAM | Quadruplets（四比特组） | 4 | 速率与可靠性折中 |
| 64QAM | Hextuplets（六比特组） | 6 | 分层嵌套格雷映射，高速传输主力 |
| 256QAM | Octuplets（八比特组） | 8 | 最高阶调制，极致速率场景 |
