变电站现场干扰对回路电阻测试的影响

变电站里做回路电阻测试，数据有时跳得厉害，尤其是升压站附近。有一次在一个220kV站做母线侧隔离开关的接触电阻，升流到100A之后读数一直在跳。检查了接线钳的接触状态，夹得很紧，没发现问题。周围找了找，发现旁边有一组带电运行的断路器，离测试点不到三米。

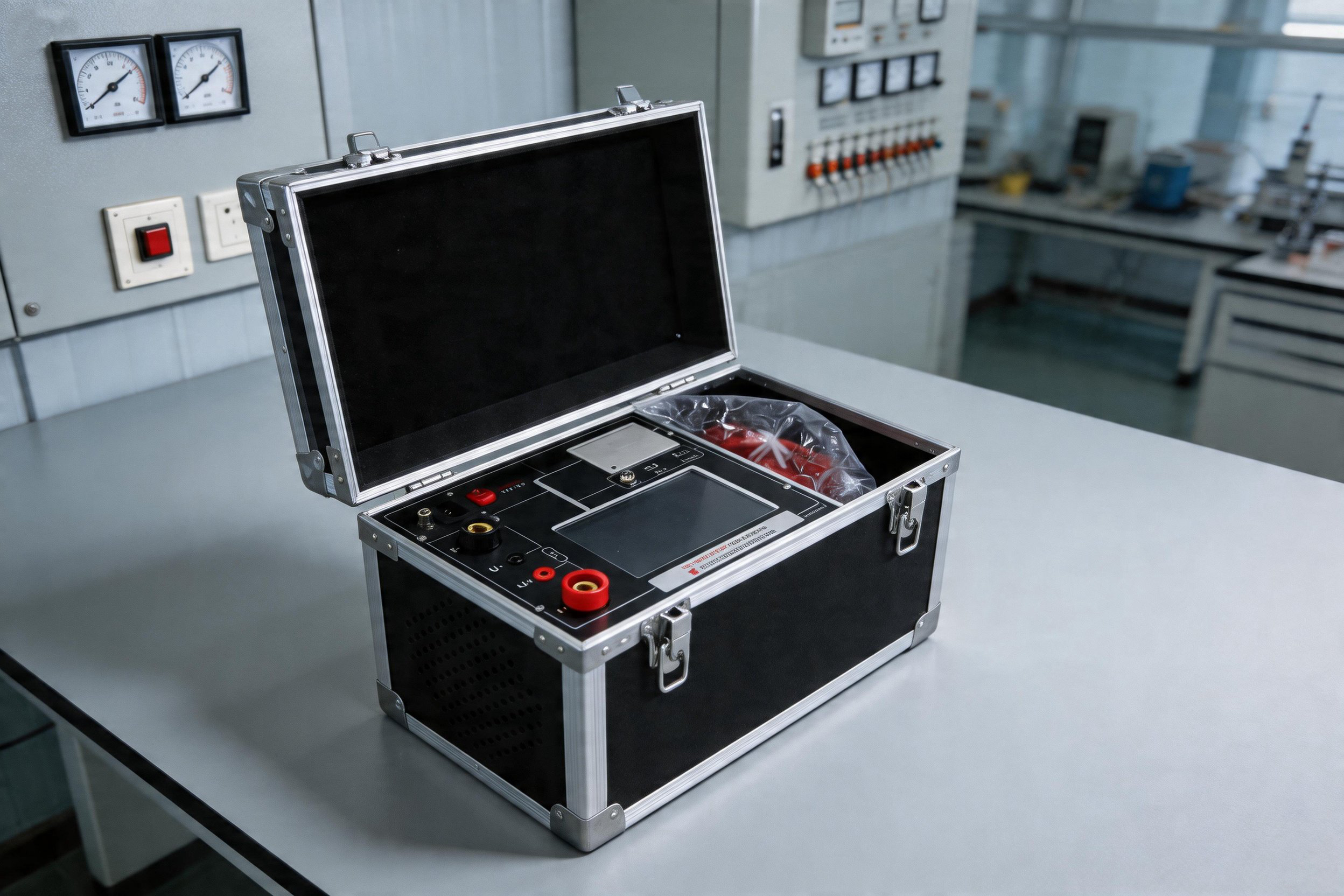

回路电阻测试仪输出的是直流大电流，但采样回路对空间电磁场比较敏感。旁边带电设备产生的电场会耦合到电压采样线上，读数就容易跳。后来把电压采样线从原来的路径移开，绕着设备的另一侧走线，远离了带电断路器，重新测了一次，数据稳住了。

测试线屏蔽层的作用在这个场景下比较明显。不同厂家配的测试线规格不一样，武汉国电华美的电压采样线是双绞屏蔽线，抗干扰能力比普通线好一些。武汉特高压的测试线屏蔽层接地方式有讲究，接不好反而会引入干扰。保定天威的线缆偏软，敷设方便但屏蔽效果略逊一筹。现场走线的时候尽量远离带电设备和动力电缆，不要和省事从设备旁边直接穿过去。
