一、 Create Master Instance (Serial) VI**/**创建主实例（串行）VI
1.1 功能
创建串行或TCP Modbus主实例。

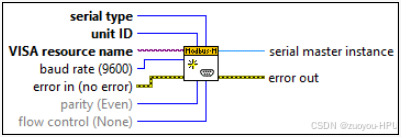

1.2 控件图
1.3 输入
serial type------数据传输类型（RTU/ASCII）。
unit ID------从站设备ID。
VISA resoure name------打开的资源（串口）。
baud rate------从站波特率。
parity------奇偶校验。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
1.4输出
serial master instance------串行Modbus主站实例。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
二、 Shutdown VI**/关闭**VI
2.1 功能
执行关闭和清理提供的Modbus实例所需的任何操作。
关闭 Modbus 实例
释放串口 COM 资源
释放 TCP 连接
清理内部引用
避免下次运行端口被占用
2.2 控件图
2.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
2.4 输出
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
三、 Inialize VI**/初始化**VI
3.1 功能
初始化Modbus主实例。如果使用创建Modbus实例VI，则不需要这样做。此功能将启动任何所需的总线通信。（Create Master Instance VI 里面已经帮你完成了 Initialize 的工作 。）
3.2 控件图
3.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
3.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
四、 Set Uint ID VI**/设置从站ID VI**
4.1 功能
提供了一个简单的函数，用于定义作为modbus主读写操作目标的单元id。此函数立即生效，并将使用modbus主输出返回的实例更改任何未来操作的目标。通过分叉写入可以同时访问多个单元。此函数仅适用于使用RTU或ascii串行传输数据单元时。tcp/ip传输数据单元忽略单元id。(设置当前 Modbus Master 要访问的从站地址，也就是 Slave ID / Unit ID。Create Master Instance (Serial) VI 本身就有unit ID输入端。NI 文档里也说明，创建串口 Master 实例时，unit ID用来指定要通信的 Modbus 从站。如果你只连接一个从站，用Create Master Instance (Serial) VI的unit ID即可，但如果你要在同一个主站实例里轮询多个从站，就用Set Unit ID VI来动态切换。)
4.2 控件图
4.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
unit ID------单元ID定义了所有Modbus主读写操作所针对的设备。此值仅用于串行传输数据单元。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
4.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
五、 Set Timeouts VI**/设置超时VI**
5.1 功能
设置 Modbus 主站在读/写从站时，最多等待多长时间。也就是说，LabVIEW 主站发出读写命令后，如果从站在规定时间内没有响应，就会报超时错误。Modbus master 默认读写超时时间是 5000 ms。
5.2 控件图
5.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
read operation timeout------读操作超时时间。
write operation timeout------写操作超时时间。
5.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
python
Create Master Instance
↓
Set Unit ID
↓
Set Timeouts
↓
Read Holding Registers / Write Registers
↓
Shutdown六、 Read Coils VI**/**读取线圈VI
6.1 功能
从设备的起始地址开始读取输入线圈的数量。(主站读取从站里一段连续的布尔量开关状态)
6.2 控件图
6.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
starting address------起始Coils地址。
number of inputs------从初始地址开始从设备要读取的Coils数量。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
6.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
coils------读取到的 Coil 状态，布尔数组（Boolean 布尔量 ），1 个点 = 1 bit。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
七、 Write Single Coil VI**/**写单线圈VI
7.1 功能
将线圈写入设备的地址。(主站向从站的某一个开关量地址写入 True 或 False)
7.2 控件图
7.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
address------要写入的Coil地址。
coil to write------要写入的布尔值，True 或 False。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
7.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
八、 Write Multiple Coils VI**/**写入多个线圈VI
8.1 功能
主站一次性向从站写入一组连续的开关量 True/False。
8.2 控件图
8.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
starting address------起始 Coil 地址。
coil to write------要写入的布尔值，True 或 False。（Boolean Array 布尔数组 ）
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
8.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
九、 Write Multiple Coils VI**/**写入多个线圈VI
9.1 功能
主站一次性向从站写入一组连续的开关量 True/False。
9.2 控件图
9.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
starting address------起始 Coil 地址。
coil to write------要写入的布尔值，True 或 False。（Boolean Array 布尔数组 ）
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
9.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
十、 Read Holding Registers VI**/**读取保持寄存器VI
10.1 功能
从连续的保持寄存器读取值。此VI可以读取的最大保持寄存器数为125。
10.2 控件图
10.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
starting address------起始地址指定读取操作的初始地址。有效值介于0和65535之间，其中65535是最大值。 。
number of holding registers------从初始地址开始从设备读取的寄存器数量。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
10.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
register values------读取到的寄存器值（U16一维数组）。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
十一、 Write Single Holding Register VI**/**写入单保持寄存器VI
11.1 功能
主站向从站的某一个 16 位保持寄存器写入一个 U16 数值。
11.2 控件图
11.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
address------要写入的保持寄存器地址。
register to write------要写入的寄存器值。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
11.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
十二、 Write Multiple Registers VI**/**写入多个保持寄存器VI
12.1 功能
主站从某个起始地址开始，连续向从站写入一组 U16 寄存器值。
12.2 控件图
12.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
staring address------起始保持寄存器地址。
registers to write------要写入的 U16 数组。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
12.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
十三、 Read Input Registers VI**/**读取输入寄存器VI
13.1 功能
主站从从站读取一段连续的只读输入寄存器，返回 U16 数组。
Input Register 通常只能读，不能写
Holding Register 通常可读可写
13.2 控件图
13.3 输入
Modbus master in------接收任何Modbus主实例，由Create Master Instance (Serial) VI/创建主实例（串行）VI创建。
staring address------起始输入寄存器地址。
number of inputs------要读取的输入寄存器数量。
error in(no error) ------错误输入表明该节点运行前发生的错误条件。该输入将提供标准错误输入功能。
13.4输出
Modbus master out------输出Modbus主站引用，继续传输后续Modbus VI。
register values------读取到的输入寄存器值，U16 数组。
error out------错误输出包含错误信息。该输出提供标准错误输出功能。
