做硬件的都懂，画板子最头疼的不是布线------是阻抗设计。
STM32H753这颗料，480MHz主频，13个高速接口全有阻抗要求。一个参数搞错，打样回来就是过冲、振铃、眼图闭合------示波器一看心态崩了。
传统做法：手动下载十几份ST应用笔记，逐页翻找阻抗参数，Excel里记笔记，交叉引用全靠脑子。一周起步。

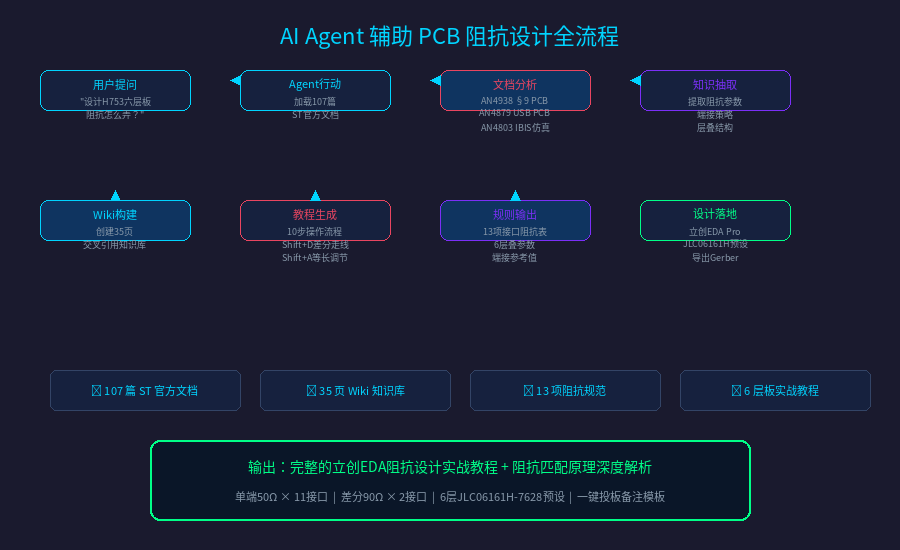

这次我换了方式：把活儿交给一个能读PDF、能建Wiki、能自动交叉引用的AI Agent。107篇文档，3小时变成37页知识库 + 13项阻抗规范表 + 立创EDA实战教程。
先看核心产出------全接口阻抗规范速查表，一张表覆盖所有高速信号：
| 接口 | 信号数 | 类型 | 阻抗 | 等长要求 | 端接 |
|---|---|---|---|---|---|
| USB FS | 2 | 差分 | 90Ω ±10% | DP-DM <1.5mm | 22Ω可选 |
| USB HS | 2 | 差分 | 90Ω ±10% | DP-DM <0.5mm | 22Ω可选 |
| USB HS ULPI | 12 | 单端 | 50Ω ±10% | 组内 <10mm | CLK串22Ω |
| ETH RMII | 9 | 单端 | 50Ω ±10% | 组内 <10mm | --- |
| SDMMC1/2 | 各6 | 单端 | 50Ω ±10% | CLK-DAT <10mm | CLK串33Ω |
| FMC SDRAM | 34+ | 单端 | 50Ω ±10% | 分组 ±10mm | 22-33Ω |
| QSPI | 6 | 单端 | 50Ω ±10% | IO0-3 <10mm | CLK串22Ω |
| ETM Trace | 5 | 单端 | 50Ω ±10% | 总长 <25mm | --- |
| LTDC | 28 | 单端 | 50Ω ±10% | 组内 <10mm | --- |
| DCMI | 11 | 单端 | 50Ω ±10% | 组内 <10mm | --- |
| OCTOSPI | 11 | 单端 | 50Ω ±10% | IO组+CLK <10mm | --- |
汇总：单端50Ω × 11接口（50~100+条信号），差分90Ω × 2接口（2对信号）。如果用RGMII千兆ETH或MIPI DSI，还需差分100Ω------再加一项。
传统 vs AI Agent：全流程对比
| 环节 | 传统方式 | AI Agent辅助 | 提效 |
|---|---|---|---|
| 文档收集 | 手动下载，逐份命名整理 | 自动摄入107篇PDF并结构化 | 10倍 |
| 参数提取 | 逐页阅读，手动抄入Excel | 跨文档交叉提取+来源标注 | 20倍 |
| 知识整理 | 散落文件夹，靠脑子记 | 37页Wiki自动交叉引用 | 无限 |
| 阻抗计算 | 查公式手算或Si9000 | 立创EDA预设一键计算 | 5倍 |
| 教程输出 | 做完就忘了 | Wiki永久留存，下个项目复用 | 无限 |
阻抗匹配的物理本质
为什么需要阻抗匹配？判断标准很简单------
走线长度大于信号上升沿除以6时，走线变成传输线，必须做阻抗匹配。
对于STM32H753（上升沿约1到2纳秒，FR4传播速度约6英寸每纳秒）：临界长度等于2纳秒乘6英寸每纳秒再除6，约等于2英寸，约合50毫米。
结论：H753上所有超过5厘米的高速走线全部要做阻抗控制。
阻抗不匹配时，信号在负载端全反射。五种典型问题：
| 问题 | 表现 | 根因 | 后果 |
|---|---|---|---|
| 过冲 | 信号超出VCC电压轨 | 源端驱动太强 | 损坏输入保护二极管 |
| 下冲 | 信号低于GND地电平 | 同上 | 触发CMOS闩锁效应 |
| 振铃 | 多次衰减振荡 | 两端都不匹配 | 逻辑误采样 |
| 台阶 | 边沿分步上升 | 中间节点失配 | 时序偏移累积 |
| 非单调边沿 | 上升过程中跌落 | 多反射点叠加 | 时钟误触发两次 |
特性阻抗公式与两种传输线
特性阻抗由物理结构决定------跟长度无关。
公式：Z0 = √(L/C)。L是单位长度分布电感，C是单位长度分布电容。只取决于走线宽度W、介质厚度H、介电常数εr。
规律很好记：H越大阻抗越高，W越大阻抗越低，εr越大阻抗越低。
| 特性 | 微带线 (Microstrip) | 带状线 (Stripline) |
|---|---|---|
| 参考平面 | 1个（下方GND） | 2个（上下GND） |
| 辐射 | 有（外层） | 无（完整屏蔽） |
| 传播速度 | 快（约150皮秒每英寸） | 慢（约170皮秒每英寸） |
| 同Z0所需线宽 | 较宽（约7mil） | 较窄（约5mil） |
| EMC性能 | 差 | 优 |
| 适用场景 | 表层短走线 | 关键时钟、高速信号 |
差分阻抗额外受两根线间距S的影响：S越小耦合越强、差分阻抗越低。紧耦合(S小于2倍线宽)抗干扰好但对工艺公差敏感；松耦合(S大于3倍线宽)差分阻抗接近2倍单端阻抗。

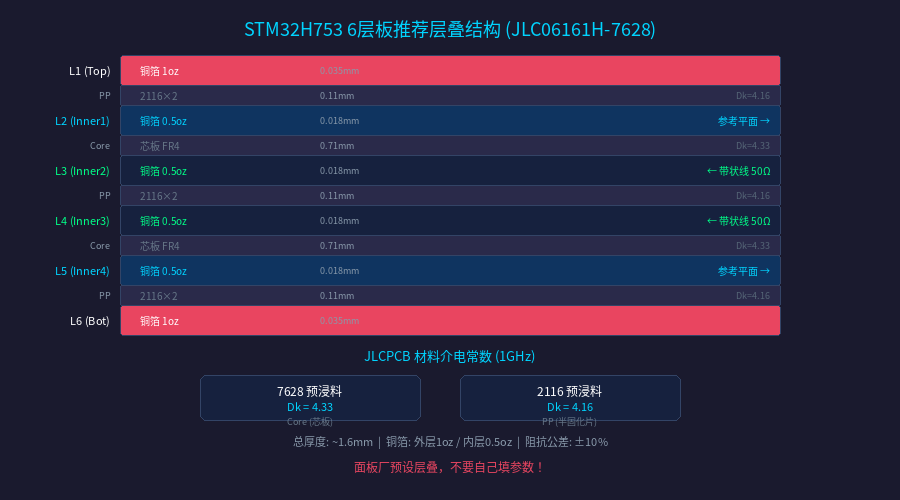

6层层叠结构实战
六层与四层的本质区别：6层有L2和L5两个完整GND平面，每个信号层都有连续参考平面。4层只有1个GND，底层信号参考的是被分割的电源层------跨分割等于阻抗突变，做了阻抗控制等于白做。
| 层 | 铜厚 | 介质厚度 | Dk(1GHz) | 类型 | 阻抗参考 |
|---|---|---|---|---|---|
| L1 (Top) | 1oz / 35μm | PP 0.11mm | 4.16 | 信号 | 参考L2 GND |
| L2 (Inner1) | 0.5oz / 18μm | Core 0.71mm | 4.33 | GND平面 | --- |
| L3 (Inner2) | 0.5oz | PP 0.11mm | 4.16 | 信号/PWR | 参考L2+L4 |
| L4 (Inner3) | 0.5oz | Core 0.71mm | 4.33 | 信号/PWR | 参考L2+L4 |
| L5 (Inner4) | 0.5oz | PP 0.11mm | 4.16 | GND平面 | --- |
| L6 (Bottom) | 1oz / 35μm | --- | --- | 信号 | 参考L5 |
基于JLCPCB预设 JLC06161H-7628（总厚约1.6mm），Si9000计算参考线宽：
| 层 | 类型 | 目标阻抗 | 线宽(W) | 差分间距(S) | 参考层 |
|---|---|---|---|---|---|
| L1 | 单端 | 50Ω | 约7mil (0.18mm) | --- | L2 |
| L1 | 差分 | 90Ω | 约5.5mil | 约6mil | L2 |
| L1 | 差分 | 100Ω | 约5mil | 约8mil | L2 |
| L3 | 单端 | 50Ω | 约4.7mil (0.12mm) | --- | L2/L4 |
| L6 | 单端 | 50Ω | 约7mil | --- | L5 |
以上为参考值，实际线宽必须由PCB板厂根据他们的具体材料和工艺参数重新计算。提前和板厂技术沟通层叠结构和阻抗要求，让他们给推荐值，你按推荐值画板------不要自己先画完再让板厂"调整"，往往要大改甚至重来。
发板厂的阻抗控制要求表
| 层 | 类型 | 目标阻抗 | 公差 | 参考层 |
|---|---|---|---|---|
| L1 | 单端 | 50Ω | ±10% | L2 |
| L1 | 差分 | 90Ω | ±10% | L2 |
| L1 | 差分 | 100Ω | ±10% | L2 |
| L6 | 单端 | 50Ω | ±10% | L5 |
板厂收到这个表会返回：基于他们材料的推荐线宽和间距。
四种端接策略对比
| 方式 | 电路 | 优点 | 缺点 | H753推荐 |
|---|---|---|---|---|
| 源端串联 | MCU→R22-33Ω→走线→负载 | 最简单、无直流功耗 | 仅吸收二次反射 | 首选 |
| 终端并联 | 负载并联R=50Ω到GND | 一次消除反射 | 功耗大、拉低高电平 | 不推荐 |
| 戴维南 | 负载并联R1↑VCC、R2↓GND | 维持电平、一次消除 | 功耗大 | 差分时钟专用 |
| RC端接 | 负载串联RC到GND | 无直流功耗 | 增加RC延迟 | 不常用 |
源端串联的工作原理： MCU输出阻抗约20Ω + R串联=约50Ω，匹配传输线。信号传到远端高阻负载全反射，反射波回到源端被串联电阻吸收。起始值推荐33Ω，过冲大→加大R，边沿太慢→减小R。
| 接口 | 串阻 | 精度 | 位置 |
|---|---|---|---|
| SDMMC CLK | 33Ω | ±5% | 靠近MCU |
| QSPI CLK | 22Ω | ±5% | 靠近MCU |
| FMC CLK | 22-33Ω | --- | 靠近MCU |
| USB DP/DM | 22Ω可选 | --- | 靠近MCU |
| ULPI CLK | 22Ω | --- | 靠近MCU |

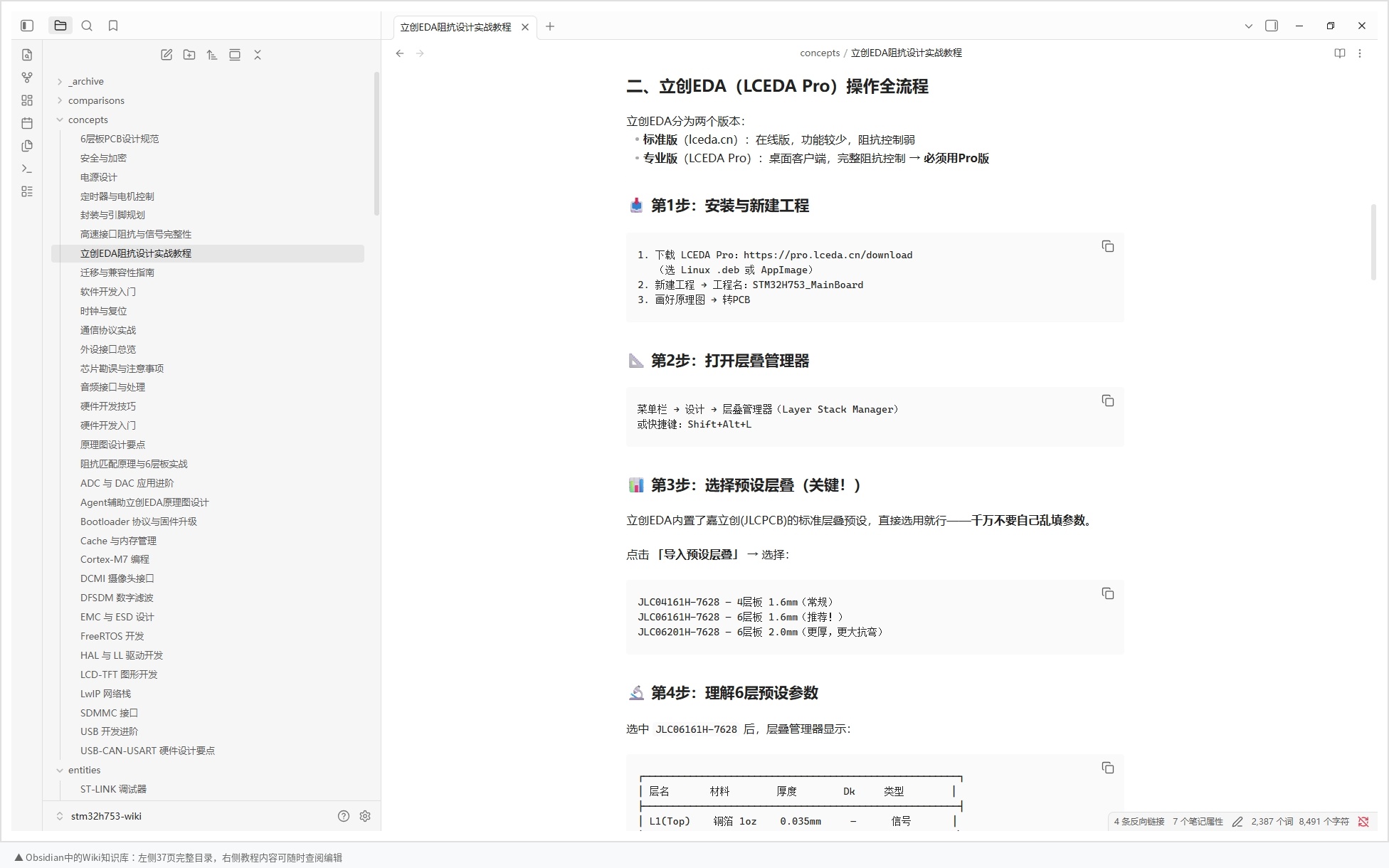

立创EDA Pro完整10步操作
必须用LCEDA Pro专业版。标准网页版没有层叠管理器，完全无法做阻抗控制------这是新手第一个坑。
| 步骤 | 操作 | 快捷键 | 注意 |
|---|---|---|---|
| ① | 下载Pro版→新建工程→画原理图→转PCB | --- | 原理图阶段就定义差分对 |
| ② | 打开层叠管理器 | Shift+Alt+L | 首次打开是空的 |
| ③ | 导入预设 JLC06161H-7628 | --- | 不要自己填参数 |
| ④ | 确认每层材料/厚度/Dk值 | --- | 7628芯板Dk=4.33，2116 PP Dk=4.16 |
| ⑤ | 创建Z50_SE + Z90_DIFF | --- | 阻抗配置标签页点"+" |
| ⑥ | 设计规则→绑定阻抗配置到网络 | --- | 方法A：原理图预定义，方法B：PCB后绑定 |
| ⑦ | 差分对管理器→定义USB_FS_DP/USB_HS_DP | Ctrl+Shift+G | 正极+负极+阻抗配置 |
| ⑧ | 布线：Shift+D差分走线，Shift+A等长调节 | Shift+D/A | 时钟不蛇形 |
| ⑨ | DRC检查→启用阻抗检查→零错误 | --- | 阻抗项必须启用 |
| ⑩ | 加测试条→导出Gerber→备注阻抗要求下单 | --- | 测试条同层同宽 |
嘉立创下单备注模板（直接复制用）：
阻抗控制6层板。要求1单端阻抗50Ω ±10% L1/L3/L6层。要求2差分阻抗90Ω ±10% L1层。要求3层叠结构按JLC06161H-7628预设。要求4板厂提供阻抗测试报告TDR。
阻抗设计六个最常见错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 用标准版而非Pro版 | 没有阻抗控制功能 | 必须用LCEDA Pro桌面版 |
| 自己填层叠参数 | Dk值不对，线宽全错 | 导入板厂预设 |
| USB差分对分层走线 | 换层改变参考平面，阻抗突变 | DP/DM全程同一层 |
| 忘记加阻抗测试条 | 板厂无法验证阻抗是否达标 | 板上留10×30mm区域 |
| 时钟走蛇形线 | 引入额外反射和延迟 | CLK走最短路径 |
| 下单没写阻抗备注 | 板厂按普通板做 | 备注必须写明 |
为什么Agent能做到这些
传统硬件开发有个巨大断层。ST的文档质量很高------AN4938第九节花了整整8页讲PCB布线规则，含层叠结构图、去耦布局图、高速信号指南。AN4879专门讲USB的PCB设计，差分规则、ESD布局、VBUS去耦写了十几页。但这些信息全散落在几十份独立PDF里。
一个工程师设计H753的板子，需要在几十份PDF之间反复横跳：查阻抗翻AN4938第九节，查USB翻AN4879，查晶振翻AN2867，查到一半发现AN4938引用了AN2867又跳回去。这整个过程全靠人的短期记忆维护交叉引用，做完就忘，下个项目从零开始。
AI Agent改变了这个模式。它的核心能力不是"写文档"，而是把散落的知识从一次性消费变成可积累资产。
| 维度 | 传统方式 | Agent方式 |
|---|---|---|
| 文档处理 | 手动逐份阅读 | 107篇自动摄入并结构化 |
| 知识留存 | 笔记散落Excel和Word各处 | 37页Wiki永久可查可迭代 |
| 交叉引用 | 靠人脑记忆 | 自动wikilinks追溯来源文档 |
| 项目复用 | 从零开始查文档 | 改几个参数即可跨项目复用 |
107篇官方文档 → 37页Wiki知识库 → 13项接口阻抗规范 → 10步立创EDA实战教程。人工至少一周，AI辅助三小时以内。
实践出真知。
