很多架构重构做完就结束了。但我们的电子面单引擎，重构完上线后，发现接第二个平台时又卡住了。于是有了第二次重构。

这篇文章复盘这两次升级的全过程------不只是技术选型，更是对"什么时候该重构、什么时候该停手"的思考。

文章目录

一次重构不够，我们又推倒重来：电子面单架构的两次升级
- 一、老代码时代：一个方法统治所有
- - [1.1 代码形态](#1.1 代码形态)
  - [1.2 核心痛点](#1.2 核心痛点)
- 二、第一次升级：策略模式雏形（已上线）
- - [2.1 升级目标](#2.1 升级目标)
  - [2.2 核心改动](#2.2 核心改动)
  - [2.3 第一次升级后的静态结构](#2.3 第一次升级后的静态结构)
  - [2.4 第一次升级的时序流程](#2.4 第一次升级的时序流程)
  - [2.5 解决的问题](#2.5 解决的问题)
  - [2.6 遗留的局限](#2.6 遗留的局限)
- 三、第二次升级：流程编排+策略模式彻底解耦（当前）
- - [3.1 升级动机](#3.1 升级动机)
  - [3.2 核心改动](#3.2 核心改动)
  - [3.3 第一次升级 vs 第二次升级：核心差异](#3.3 第一次升级 vs 第二次升级：核心差异)
  - [3.4 第二次升级后的静态结构](#3.4 第二次升级后的静态结构)
  - [3.5 第二次升级后的时序流程](#3.5 第二次升级后的时序流程)
- 四、两次升级综合收益对比
- 五、当前架构全景
- 六、系列导航与参考
- [延伸阅读：Java 23种设计模式实战系列](#延伸阅读：Java 23种设计模式实战系列)
- 七、一起交流，共同进步

一、老代码时代：一个方法统治所有

1.1 代码形态

最早期的电子面单取号逻辑，全部集中在一个超过 500 行的大方法中（getQiMenWaybill）。这个方法集请求构建、API调用、响应解析、持久化、异常标记于一身。

java 复制代码

// 伪代码：一个方法做了所有事
public void getWaybill(TocWmsPickTicket ticket) {
    // 100+ 行：构建奇门请求
    // 50+ 行：调用淘宝SDK
    // 100+ 行：解析响应JSON
    // 80+ 行：保存运单、绑定工作单
    // 50+ 行：异常处理
}

1.2 核心痛点

新增平台必须改核心代码 ：每接入一个平台（如从奇门扩展到抖音），都要在这个大方法中增加大量 if-else 分支，代码快速膨胀。
一个平台改动影响所有平台：修改奇门的请求逻辑，可能误伤抖音的解析逻辑。
测试需要全量回归：任何一个改动，都必须测试所有已接入平台，回归成本极高。
配置硬编码：AppKey、Secret、Token、常量等散落各处。
性能隐患：包裹循环内重复查询数据库。

🏭 设计模式视角 ：这种"上帝方法"是典型的违反单一职责原则（SRP） 的反面教材------一个类承担了太多职责，任何一个维度（平台、快递、流程）的变化都会导致修改，维护成本随功能增长指数级上升。在《Java 23种设计模式：从踩坑到精通》系列中，我详细拆解了六大设计原则如何指导架构演进，欢迎延伸阅读。

二、第一次升级：策略模式雏形（已上线）

2.1 升级目标

将奇门平台的取号逻辑从"大方法"中解耦出来，为后续接入新平台打下基础。

2.2 核心改动

引入"模板方法+三层策略"的雏形架构，将取号流程抽象为固定的步骤，各平台的差异通过接口实现来隔离。

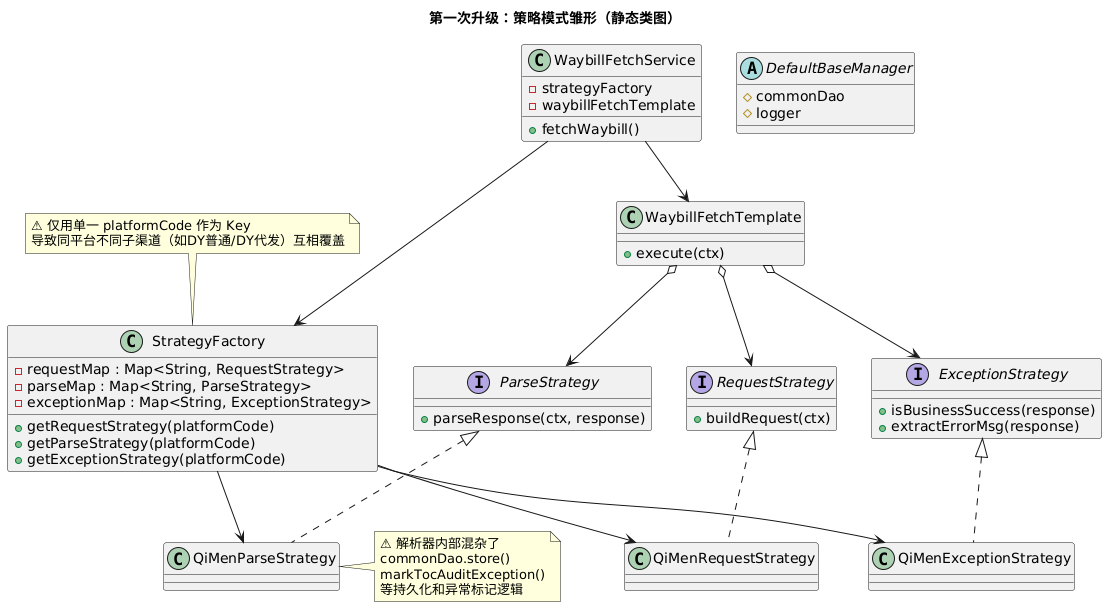

2.3 第一次升级后的静态结构

下图展示了第一次升级后的类关系：虽然有了策略接口和模板编排器，但策略实现类内部仍混杂了持久化和异常标记等逻辑，策略工厂也仅使用单维度 platformCode 作为路由 Key。

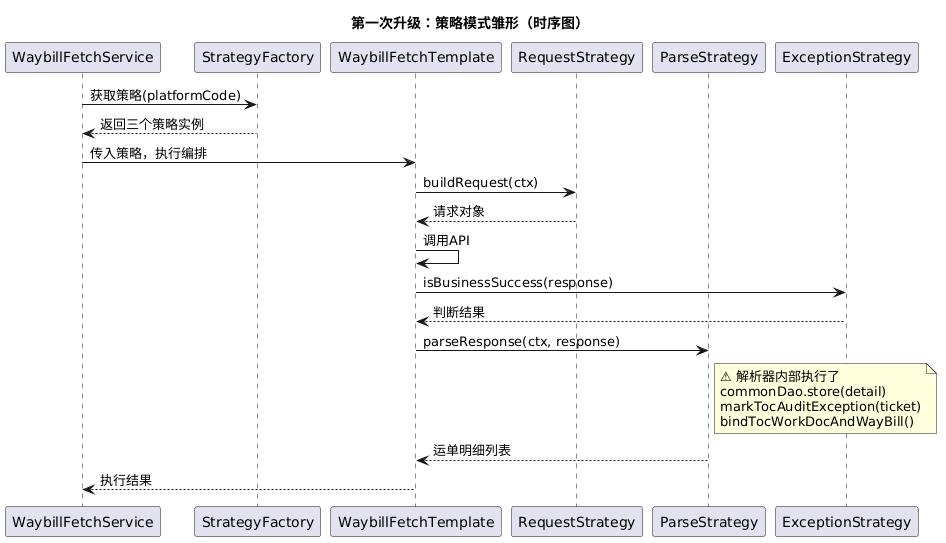

2.4 第一次升级的时序流程

从动态视角看，第一次升级已经建立起了"构建→调用→判断→解析"的标准流程骨架，但各步骤内部的职责划分尚不纯净。

2.5 解决的问题

维度	改造前	改造后
代码组织	500+ 行大方法	模板方法 + 策略接口，职责分离
奇门维护	与其他平台逻辑混杂	独立策略实现，可单独修改
代码复用	无	模板骨架复用
测试范围	全量回归	仅需测试变更平台

2.6 遗留的局限

第一次升级只完成了奇门一个平台的改造，当需要接入抖音时，以下问题暴露出来：

1. 策略工厂路由仅用单一编码

StrategyFactory 使用 platformCode 作为 Map Key，导致抖音普通和代发策略互相覆盖：

java 复制代码

requestMap.put("DY", new DouYinRequestStrategy());        // 普通
requestMap.put("DY", new DouYinDaiFaRequestStrategy());   // 代发（覆盖了上面）

2. 解析器混杂持久化逻辑

QiMenResponseParser 和 DouYinResponseParser 内部都包含了 commonDao.store、markTocAuditException、bindTocWorkDocAndWayBill 等非解析操作。新增平台时这些逻辑被复制粘贴，维护成本高。

3. 顺丰子母件逻辑未完全解耦

顺丰超过10件需要分批取号的逻辑，仍然部分散落在策略层，未彻底迁移到编排层。

4. 配置硬编码与常量散落

AppKey、Secret 硬编码在代码中，平台编码、上下文 Key 等魔法字符串散落各处。

三、第二次升级：流程编排+策略模式彻底解耦（当前）

3.1 升级动机

接入抖音平台时，第一次升级的局限集中爆发：策略路由覆盖、解析器越权、硬编码维护困难、常量散落导致修改遗漏。如果不彻底重构，后续接入京东、拼多多等十余个平台时，维护成本将呈指数级增长。

3.2 核心改动

1. 复合Key路由

引入 platformCode + "_" + platFormOriginal 复合 Key，与 ApiInvoker 路由规则统一。将 Key 构建方法收口到 TocWmsSourcePlatFormType.buildCompositeKey。

java 复制代码

// 改造前：单维度，互相覆盖
requestMap.put("DY", new DouYinRequestStrategy());
requestMap.put("DY", new DouYinDaiFaRequestStrategy());

// 改造后：复合Key，各自独立
requestMap.put("DY_DEFAULT", new DouYinRequestStrategy());
requestMap.put("DY_DF", new DouYinDaiFaRequestStrategy());

2. 解析器职责净化

将持久化、异常标记、工作单绑定全部移出解析器，收口到 WaybillPersistence 和模板层。解析器只做纯数据转换。

3. 顺丰子母件逻辑归位

将分批取号逻辑从策略层迁移到 WaybillFetchTemplate.executeSFMoreTen 中，由编排层统一控制流程。

4. 前置校验体系

引入 LogisticsSupportable 接口，门面层在请求构建前校验平台是否支持指定快递公司。错误信息中文化，运营自助排错。

5. 性能优化

将包裹循环内的数据库查询提升到循环外一次性执行，通过 WaybillContext 透传结果。N包裹订单的查询次数从 N 降到 1。

6. 常量统一管理

将平台编码、上下文Key、快递公司编码等常量统一到 TocWmsSourcePlatFormType 和 TocWmsExpressType 中，并增加编码到中文名称的映射方法。这一部分的详细内容见下一篇《平台常量和配置管理：从散落魔法字符串到集中管控》。

3.3 第一次升级 vs 第二次升级：核心差异

维度	第一次升级（策略模式雏形）	第二次升级（流程编排+策略解耦）
策略接口	定义了三个接口，但实现类内部混杂了持久化、异常标记等逻辑	策略实现类纯粹，只做请求构建/响应解析/异常判断
解析器	`QiMenResponseParser` 内部调用了 `commonDao.store`、`markTocAuditException`	所有持久化和异常标记全部移出，解析器只做纯数据转换
工厂路由	单维度 `platformCode` 作为 Key，抖音普通和代发互相覆盖	复合Key `platformCode + "_" + platFormOriginal`，精确路由
持久化	散落在各解析器中，每个平台重复实现	统一收口到 `WaybillPersistence`，全平台复用
前置校验	无	引入 `LogisticsSupportable` 接口，门面层统一校验
子母件	部分逻辑散落在策略层	完全迁移到 `WaybillFetchTemplate.executeSFMoreTen`，编排层统一控制
常量管理	散落各处	统一到 `TocWmsSourcePlatFormType` 和 `TocWmsExpressType`
新增平台	需要修改工厂 + 复制解析器中的持久化代码	只需新增三个纯策略类 + 注册配置

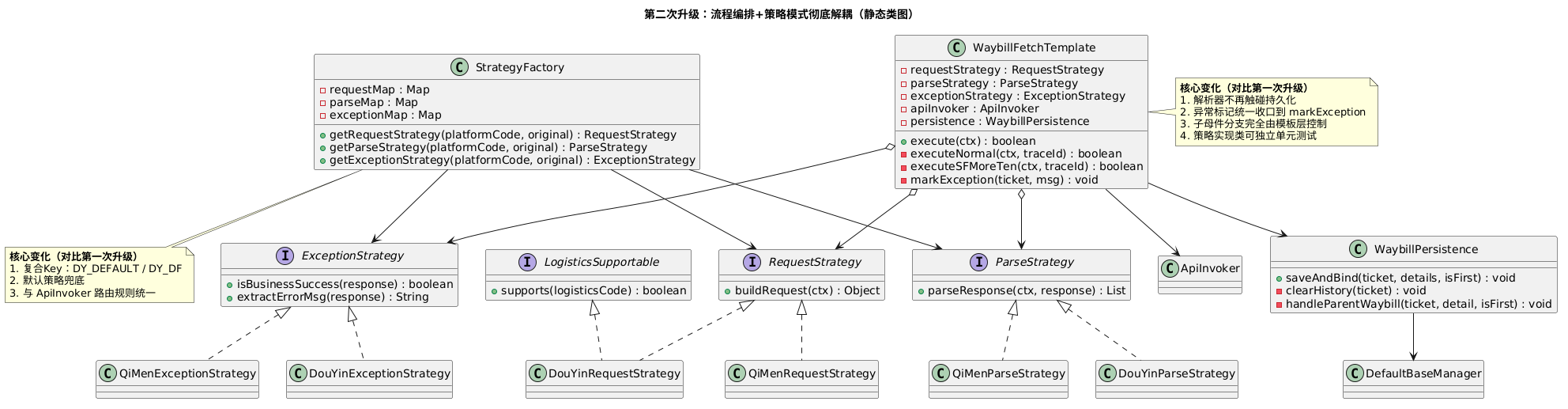

3.4 第二次升级后的静态结构

下图展示了第二次升级后的核心类图。与第一次升级相比，最关键的三个变化是：策略实现类不再触碰持久化 、工厂路由升级为复合Key 、子母件逻辑完全由模板层控制。

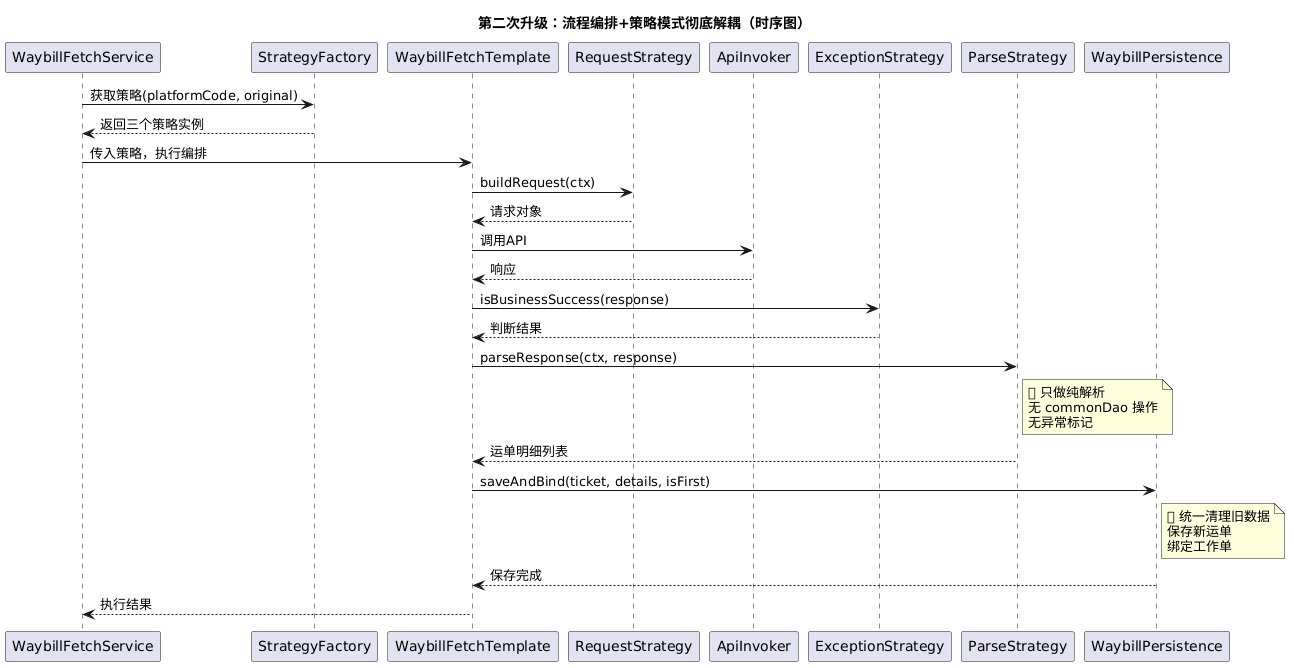

3.5 第二次升级后的时序流程

从时序图可以看到，解析器不再执行任何持久化操作，所有保存动作统一由 WaybillPersistence 在流程末端完成，异常标记也收口到了模板层的 markException 方法。

四、两次升级综合收益对比

维度	老代码	第一次升级	第二次升级
新增平台工作量	改核心代码，5-6天	新增3个策略类，3-4天	新增3个策略类+注册配置，1-2天
核心流程代码行数	500+行	约150行	约100行
代码复用率	<30%	约60%	约85%
数据库查询次数	包裹数×N次	包裹数×N次	1次
配置变更方式	改代码+重新部署	改代码+重新部署	改配置/数据库，分钟级生效
错误信息清晰度	"系统异常"	部分清晰	精确透传，自助排错
平台间影响	全量回归	工厂改动可能影响	完全隔离
独立部署能力	强耦合	强耦合	可拆分为微服务

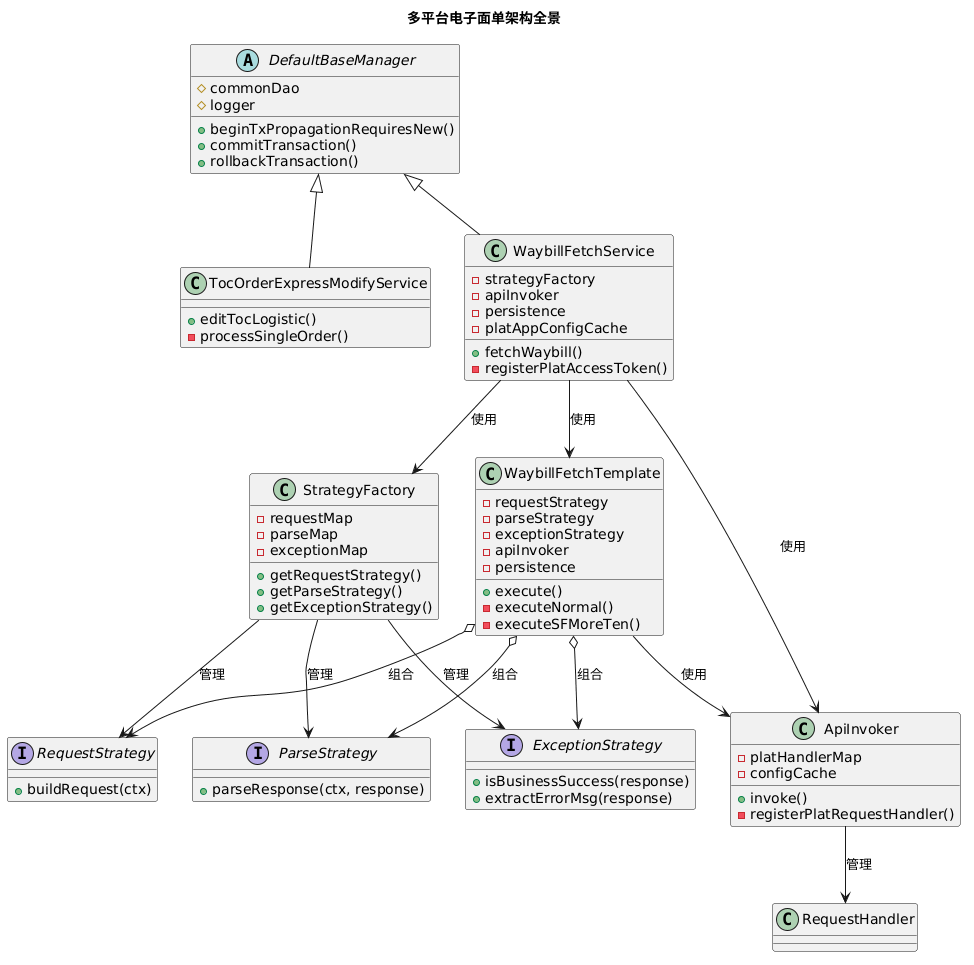

五、当前架构全景

六、系列导航与参考

本篇文章是「电商多平台电子面单对接实战」的第十二篇（架构复盘篇），完整记录了电子面单取号引擎的两次架构升级历程。

系列文章目录：

开篇：从"能跑就行"到"整洁架构"
第一篇：奇门对接顺丰电子面单
第二篇：抖音代发电子面单对接
第三篇：抖音普通订单电子面单对接
第四篇：多平台统一架构设计
第五篇：策略工厂复合Key路由改造
第六篇：快递公司前置校验改造
第七篇：解析器职责分离改造
第八篇：模板方法的组合与继承抉择
第九篇：API调用调度层Handler分组设计
第十篇：奇门 trade_order_list 排查实录
第十一篇：数据库查询优化让多包裹取号快一倍
第十二篇：两次架构升级完整复盘（本文）
第十三篇：常量与配置集中管控改造
后续：京东、拼多多等平台专项篇

延伸阅读：Java 23种设计模式实战系列

本文中两次架构升级的核心推动力，是六大设计原则 和策略模式、模板方法模式、工厂模式的组合应用。在《Java 23种设计模式：从踩坑到精通》系列中，这些原则与模式有更体系化的拆解。如果你对以下问题感兴趣，推荐延伸阅读：

策略模式 vs 模板方法模式：何时用策略替换算法，何时用模板固定骨架？
工厂模式：简单工厂、工厂方法、抽象工厂，如何在架构演进中逐步升级？
六大设计原则：开闭原则、单一职责、依赖倒置......它们如何指导每一次重构决策？

📖 《Java 23 种设计模式：从踩坑到精通》

系列开篇：从踩坑到精通 ------ 总览与导航

策略模式 ------ 算法族的封装与切换

模板方法模式 ------ 定义算法骨架，交给子类填充细节

工厂模式 ------ 简单工厂→工厂方法→抽象工厂全演进
💡 学习建议 ：电子面单系列侧重架构演进的真实历程 ，设计模式系列侧重理论体系与设计思维。两者搭配阅读，既能看懂一个系统如何从"能跑"进化到"可插拔"，又能掌握指导每次升级的设计原则，形成"实战→理论→反哺实战"的闭环。

七、一起交流，共同进步

架构演进从来不是一蹴而就的，第一次升级为第二次升级铺了路，第二次升级为未来十余个平台扫清了障碍。如果你也在做类似的架构重构，希望这个真实的演进历程能给你一些启发。

第一次重构教会我们"怎么拆"，第二次重构教会我们"怎么拆得对"。架构演进从来不是一蹴而就，而是在正确的方向上逐步逼近。
