这几年跟各个课题组打交道，有个变化挺明显的。早几年大家找过来，问的是"能不能做""多少钱""多久能拿"。现在问得多的变成了"成分偏差多少""氧氮能不能测""同一个配方再做一批，数据能不能对上"。
说白了，科研合金定制这个事儿，需求已经从"拿到一块能用的试样"变成了另一套标准------成分能溯源、杂质有数据、实验结果经得起复现、交付过程有记录。
但外协选型这件事，好多课题组的判断方式其实没跟上。
为什么过去那套选型逻辑不太够用了
以前大家选熔炼外协，主要看几个东西：厂子里有没有真空炉、最低起订量多少克、报价能不能接受、交货快不快。这套标准应付常规合金问题不大，换到难熔合金、钽铌合金、钛合金、高熵合金、中间合金这些体系，就不太灵了。
举一个实际碰到的例子。有课题组做WMoTaNb难熔高熵合金，找了一家能做真空电弧熔炼的厂家。试样拿回来XRD打出来相结构没问题，但一做力学性能就跟文献对不上。排查了一圈，最后发现是铸锭内部成分偏析------钨的熔点在3410℃，钽也有3017℃，而实际熔炼过程中如果温度场不均匀、翻熔次数不够，高熔点组元根本没完全溶进去。再加上密度差异大，冷却的时候重的往下沉、轻的往上浮，同一个铸锭不同位置成分能差出好几个点。这些细节不是"能做"两个字能覆盖的。
还有一个常见坑是氧氮杂质。真空熔炼的好处就是脱气，但不同厂家的设备真空度、熔炼室密封性、原料怎么预处理差别挺大的。举个例子，K439B高温合金在真空感应熔炼时，氧和氮的脱除率分别能做到97%和79%，但这个数据是有前提的------特定合金体系、特定的精炼工艺。换一种合金、换一套参数，结果可能完全两样。好多课题组压根不会去测这批试样的氧氮含量，默认"真空熔炼的应该没问题"，但其实不一定。
批次稳定性是第三个容易翻车的地方。实验数据要统计显著，通常需要多批试样做平行验证。但如果不同批次之间的成分偏差、杂质水平、内部质量在波动，数据就没法放在一起比。我们碰到过不止一次：第一批数据特别漂亮，第二批怎么做都复现不了，最后查出来是外协厂换了原料批次，甚至调了工艺参数，但没跟课题组说。
我们这些年摸索出来的一个判断路径
这事儿没有标准答案，每个课题组的需求不一样。但下面这四个环节，是我觉得每次选型之前都值得过一遍的。
第一步：把需求量化到可确认的指标上
好多课题组初期沟通就一句话："帮我熔一个CoCrFeNiMn高熵合金，100g"。这个信息量对熔炼工程师来说基本等于什么都没说。
真正需要确认的是这些东西：目标成分的名义值是多少，允许偏差是±0.5 at%还是±1 wt%；氧氮氢的控制上限是50 ppm还是20 ppm；铸锭内部有没有缩孔、裂纹、气孔，验收标准怎么定；最终要的是纽扣锭、棒材还是直接切好的试样；交付的时候需要附带什么资料------成分报告、气体分析数据、工艺参数记录要不要。
这些指标越早说清楚，后面来回扯皮就越少。好多人习惯拿到试样自己去测、发现问题再找回去，一来一回两周过去了。
第二步：不同合金体系找不同的熔炼方式
真空电弧熔炼、真空感应熔炼、冷坩埚悬浮熔炼，各有用处，不是哪个更高级的问题。

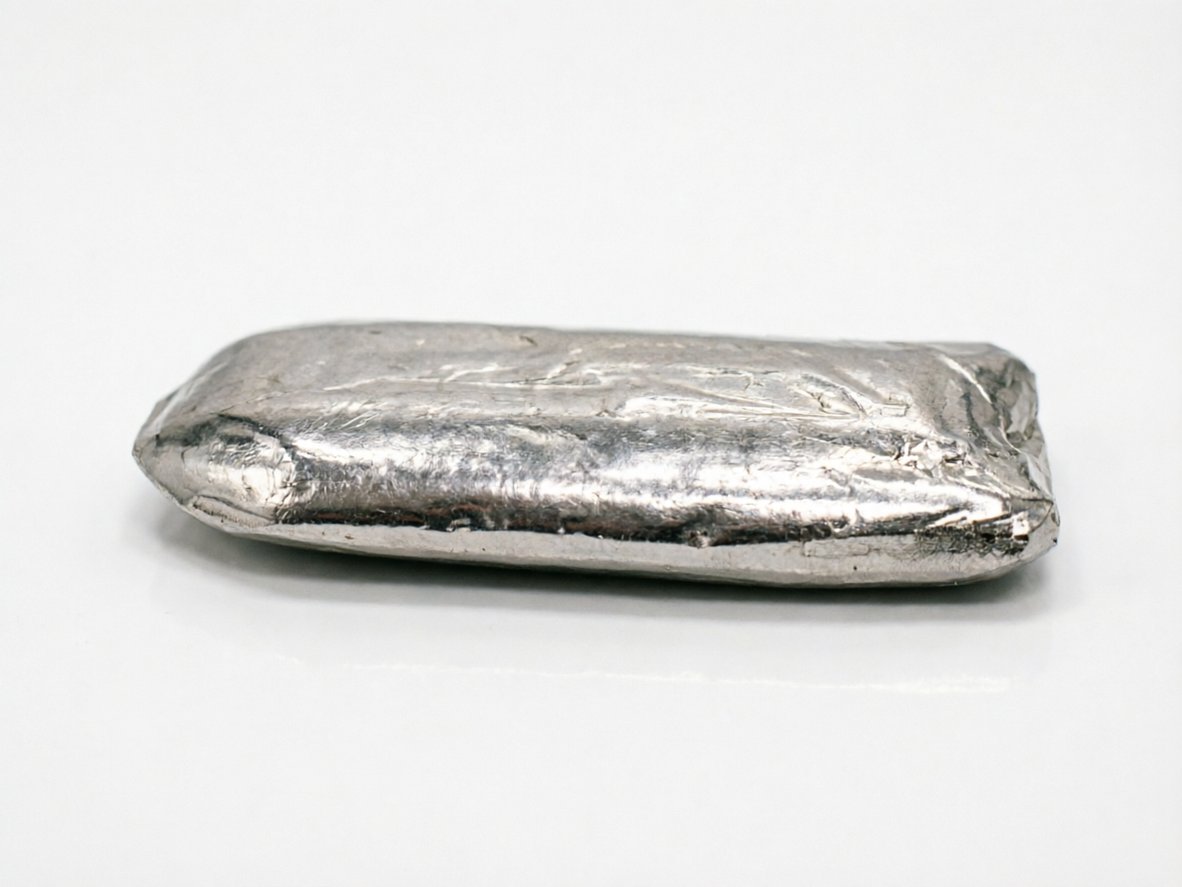

高熵合金和多组元合金，用真空电弧熔炼比较多。电弧温度能到4000℃以上，熔钨、熔钼、熔钽都够用。然后通过翻熔------一般3到5次------把成分搅匀。缺点是铸锭尺寸有限，几十克到几百克，做科研试样刚好，做不了大块。
如果要公斤级以上，或者对成分均匀性要求更高，真空感应熔炼更合适。电磁搅拌本身就在促进熔体均匀化。不过含Al、Ti这些易挥发元素的合金，感应熔炼的时候烧损会比较明显，配料的时候得提前把补偿量算进去。
冷坩埚悬浮熔炼的特点是熔体不接触坩埚壁，污染少，适合高纯合金和活泼金属。但设备贵、投料量小、成本高，一般不作为首选。
翻熔次数这个事值得单独说一句。均匀性要求高的合金，电弧熔炼通常要翻3次以上，具体几次跟合金体系、投料量都有关系。每多翻一次就多一笔成本，但均匀性确实会更好。课题组得自己权衡。
第三步：拿到试样之后怎么判断好坏
表面光滑不代表里面没问题。我们一般看三层。
成分。用ICP-OES或者化学分析法打一下，看实际成分跟目标成分差多少。如果合金里含Al、Mn这类易挥发的，重点看它们烧损了多少。高熔点组元有没有完全化开，也能从成分数据里看出来一些端倪。
气体杂质。氧和氮对力学性能和腐蚀性能影响很大。如果外协方没给气体分析数据，建议自己去测，或者要求外协方在交付时附上氧氮分析报告。
内部质量。缩孔、气孔、显微疏松，表面看不出来。如果后续要做力学测试，最好取截面做个金相。铸锭尺寸够大的话，超声探伤也能做，但几十克的小纽扣锭探不了，只能金相。
第四步：不同阶段匹配不同的交付方式
预实验阶段，投料量小，几十克到几百克，纽扣锭就行，快、成本低，核心是验证成分设计和工艺能不能走通。
正式课题阶段，投料量可能到公斤级，对精度、杂质、批次一致性要求都上来了。这个阶段一定要让外协方提供完整的工艺记录和检测报告，后面写论文、存数据都用得上。
企业中试阶段，看的已经不是"能不能做出来"，而是"能不能每批都做出来"。这个时候外协方的批次稳定性、工艺文件、质量追溯体系是核心。
实操层面怎么判断一家外协靠不靠谱
几个角度供参考。
设备上，是不是自有产线，还是纯代工。设备类型和容量能不能覆盖你后面可能需要的体系和投料范围。
工艺上，有没有记录习惯。熔炼温度、真空度、保温时间、冷却速率这些参数能不能追溯。尤其是难熔合金和高熵合金，对方有没有处理W、Mo、Ta、Nb这些高熔点元素的实际经验。
交付上，给的资料齐不齐。成分报告、气体数据、铸锭照片、加工尺寸记录，这些不是可有可无的。资料越全，后面写论文越省事，数据追溯也有依据。
服务上，接不接小批量。很多大厂嫌几百克单子小不愿意接，但科研场景恰恰需要这个灵活性。
长期合作的话，选一个有稳定产线、有记录习惯、愿意配合科研节奏的，比单次便宜几百块划算得多。研邦新材料在这方面做了不少积累，自有真空熔炼产线，能接多品类合金熔炼和成型加工，高校课题组和企业研发中心都服务过。难熔合金和高熵合金的小批量定制是他们的主要方向，科研场景的需求理解得比较透。
说回来，合金熔炼外协这件事，本质上是实验室自己搞不定的环节，交给专业的人做。但交给别人不等于自己不用管。选型的过程，就是把实验需求翻译成可执行、可验证的技术指标的过程。需求越清晰、指标越具体、验收标准越明确，试样越可靠，实验数据才经得起推敲。
数据可复现，不是喊出来的，是从需求量化到落地调优每一步都做到位之后自然的结果。
三个经常被问的问题
Q1：50g、100g的小批量试样能找到人做吗？
能找到。现在不少做科研服务的熔炼厂都接小批量，电弧熔炼做几十克的纽扣锭很常见。但小批量的问题是：投料量越小，称量误差和烧损比例被放得越大。建议小批量阶段重点盯成分检测数据，确认偏差在可接受范围内，再考虑放大投料量。
Q2：给外协方提供什么资料比较合适？
至少这几样：目标成分和允许偏差、投料量、试样形态要求、杂质控制指标、要不要切割、期望周期。如果对熔炼次数、冷却方式有特殊要求，也提前说。信息给得越早越全，沟通成本越低。
Q3：论文里怎么写外协熔炼部分，审稿人才不会质疑？
把这几项写清楚：外协方的熔炼设备类型和型号、熔炼气氛和真空度、熔炼温度和时间、翻熔次数、冷却方式。如果外协方给了成分检测报告和气体分析数据，关键数据列正文里或者放补充材料。数据越透明，审稿人和后续研究者复现实验的信心越足。
