dll文件32位64位检测工具以及Windows文件夹SysWow64的坑

dll文件不匹配导致数据库无法启动

前段时间，数据库做了一些功能上的改进，于是用VS2010编译检出了一个版本，供测试部测试。测试部拿到数据库后，通过批处理将数据库程序，注册为服务。虽然执行的是批处理，实际上注册服务的过程，是通过运行数据库程序，并给其传入命令行参数来完成的，详情请看这篇文章玩转Windows服务系列------Debug、Release版本的注册和卸载，及其原理。

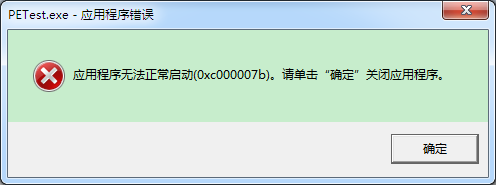

通过批处理运行程序后，出现如下问题：

出现这种问题，测试部不淡定了，叫我去看。我又试着运行了一下程序，依然出现这个问题。"可是在我的机器上运行的挺好的啊"，这是我说的第一句话，相信很多人看了这句话就会心的笑了。

有问题就是有问题，既然我的机器上可以正常运行，那么测试机为什么不行呢，首先要查找原因。

数据库是用VS2010编译的，那么在其他机器上运行，就需要运行的操作系统中以及安装了VS2010的运行时，否则就会因为缺少程序运行所必须的dll文件而无法正常运行。我想应该是这个原因，但又一想，如果没有装运行时的话，会提示缺少msvcr100.dll、msvcp100.dll等文件，上图中的问题显然不是缺少dll问题。问题有点复杂，为了简单，先试着安装运行时，看能不能解决吧。

将VS2010的x86和x64 Runtime安装包全装了一遍。再运行程序，依然是这个醒目的错误。

虽然安装运行时没有解决这个问题，但根据经验判断，要么是缺少dll文件，要么就是dll文件版本出了问题。那么，接下来就是想办法证明这个猜想。

通过Dependency Walker检测数据库程序，所有依赖的dll文件都存在，没有发现什么问题。然后通过Windows Sysinternals中的ListDLLs工具检测当前运行的进程已经加载的dll文件，从列表中看到msvcr100.dll没有加载，估计就是这个dll文件出了问题。从我的机器上找到这个文件，替换了测试机上的msvcr100.dll文件后，数据库就正常运行了。

原来，刚刚启动数据库的时候，提示找不到msvcr100.dll文件，测试的同事就从其他的XP系统的机器上找了这个文件，并分别放入到System32和SysWow64中，于是就导致了上图中的这个问题。

由于XP系统是32位的，所以找到的msvcr100.dll文件也是32位，当把这个32位程序放到System32文件夹后，启动64位数据库，就会加载这个32位dll，由于64位程序只能加载64位dll，所以当程序尝试加载32位dll时，就会报错了。

究竟是System32还是SysWow64

Win7、Server2008等64位系统出来以后，为了兼容32位程序，所以采用了Wow64方案，在系统文件夹中，可以看到一个System32文件夹，和一个SysWow64文件夹。虽然这个方案对于程序来说，可以很方便的兼容32位程序，但是对于一般用户来说，想分辨System32和SysWow64那就有点困难了，因为名字太有迷惑性了。

至于微软为什么采用Wow64方案，我就不细说了，感兴趣的朋友可以看这篇文章：什么是SysWow64。这篇文章详细的介绍了Wow64技术，以及64位系统兼容32位程序的情况。

最后，我们可以知道：

SysWow64文件夹，是64位Windows，用来存放32位Windows系统文件的地方，而System32文件夹，是用来存放64位程序文件的地方。
当32位程序加载System32文件夹中的dll时，操作系统会自动映射到SysWow64文件夹中的对应的文件。

看到这些，你一定会认为你真正的明白了System32和SysWow64的区别，我也一样，我以为我真的懂了，但是真的懂了吗，是真懂了吗？

无论怎样还是请你坚持看完。

区分dll文件32位64位的程序让我倍感迷惑

上面说到的数据库无法启动的这种情况，已经遇到了不止一次了。每次遇到这种问题，我都想能不能有个工具可以检查System32和SysWow64文件夹中的dll程序是不是对应的64位和32位程序。据我所知只有dumpbin可以查看一个dll文件是32位还是64位，但它明显不是我想要的工具，因为每次只能查看一个文件。

好吧，自己动手，丰衣足食，既然没有这种工具，那就来写一个吧，好在判断dll文件是32位还是64位也不是很难。

Windows系统下，exe、dll文件都可以称为PE文件，他们有相同的文件格式，称为PE文件格式。

PE文件的第一个部分是IMAGE_DOS_HEADER，大小为64B，对于检查32位64位来说，有一个重要的成员e_lfanew，这个成员的值为IMAGE_NT_HEADERS的偏移。

IMAGE_DOS_HEADER的定义如下：

复制代码

typedef struct _IMAGE_DOS_HEADER
{//（注：最左边是文件头的偏移量。）
+0h  WORD e_magic         //Magic DOS signature MZ(4Dh 5Ah)         DOS可执行文件标记
+2h  WORD e_cblp          //Bytes on last page of file
+4h  WORD e_cp            //Pages in file
+6h  WORD e_crlc          //Relocations
+8h  WORD e_cparhdr       //Size of header in paragraphs
+0ah WORD e_minalloc      //Minimun extra paragraphs needs
+0ch WORD e_maxalloc      //Maximun extra paragraphs needs
+0eh WORD e_ss            //intial(relative)SS value                DOS代码的初始化堆栈SS
+10h WORD e_sp            //intial SP value                         DOS代码的初始化堆栈指针SP
+12h WORD e_csum          //Checksum
+14h WORD e_ip            //intial IP value                         DOS代码的初始化指令入口[指针IP]
+16h WORD e_cs            //intial(relative)CS value                DOS代码的初始堆栈入口
+18h WORD e_lfarlc        //File Address of relocation table
+1ah WORD e_ovno          //Overlay number
+1ch WORD e_res[4]        //Reserved words
+24h WORD e_oemid         //OEM identifier(for e_oeminfo)
+26h WORD e_oeminfo       //OEM information;e_oemid specific
+29h WORD e_res2[10]      //Reserved words
+3ch DWORD e_lfanew       //Offset to start of PE header            指向PE文件头
} IMAGE_DOS_HEADER;

IMAGE_NT_HEADERS的定义如下：

复制代码

typedef struct _IMAGE_NT_HEADERS
{
+0h  DWORD                     Signature;
+4h  IMAGE_FILE_HEADER         FileHeader;
+18h IMAGE_OPTIONAL_HEADER32   OptionalHeader;
} IMAGE_NT_HEADERS;

Signature 字段：在一个有效的 PE 文件里，Signature 字段被设置为00004550h，ASCII 码字符是"PE00"。标志这 PE 文件头的开始。"PE00" 字符串是 PE 文件头的开始，DOS 头部的 e_lfanew 字段正是指向这里。

IMAGE_FILE_HEADER 结构定义：

复制代码

typedef struct _IMAGE_FILE_HEADER
{
+04h  WORD  Machine;                        // 运行平台
+06h  WORD  NumberOfSections;               // 文件的区块数目
+08h  DWORD TimeDateStamp;                  // 文件创建日期和时间
+0Ch  DWORD PointerToSymbolTable;           // 指向符号表(主要用于调试)
+10h  DWORD NumberOfSymbols;                // 符号表中符号个数(同上)
+14h  WORD  SizeOfOptionalHeader;           // IMAGE_OPTIONAL_HEADER32 结构大小
+16h  WORD  Characteristics;                // 文件属性
} IMAGE_FILE_HEADER;

其中Machine字段表示可执行文件的目标CPU类型：

IMAGE_FILE_MACHINE_I386 0x014c x86
IMAGE_FILE_MACHINE_IA64 0x0200 Intel Itanium
IMAGE_FILE_MACHINE_AMD64 0x8664 x64

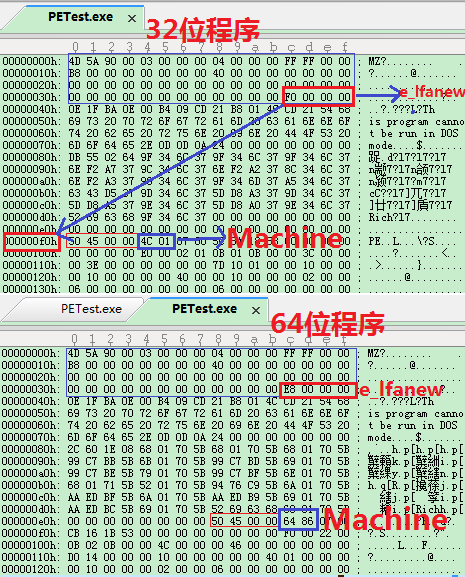

这样不是很直观，上张图来看一下：

有了这些，我们就可以通过程序来判断32位、64位了，代码如下：

复制代码

public static bool IsPE32(string path)
{
    FileStream file = File.OpenRead(path);
    //移动到e_lfanew的位置处
    stream.Seek(0x40 - 4, SeekOrigin.Begin);
    byte[] buf = new byte[4];
    stream.Read(buf, 0, buf.Length);
    //根据e_lfanew的值计算出Machine的位置
    int pos = BitConverter.ToInt32(buf,0) + 4;
    stream.Seek(pos, SeekOrigin.Begin);
    buf = new byte[2];
    stream.Read(buf, 0, buf.Length);
    //得到Machine的值，0x14C为32位，0x8664为64位
    Int16 machine = BitConverter.ToInt16(buf, 0);
    if (machine == 0x14C)
    {
        return true;
    }
    else
    {
        return false;
    }
}

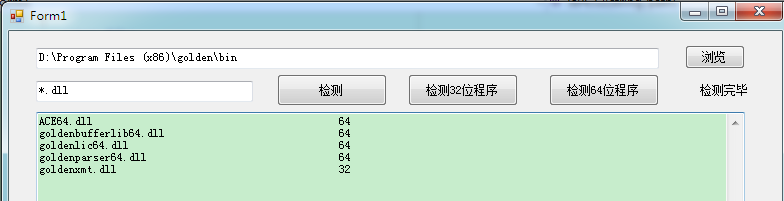

最核心的功能完成了，剩下的就是界面和遍历文件夹了，效果图：

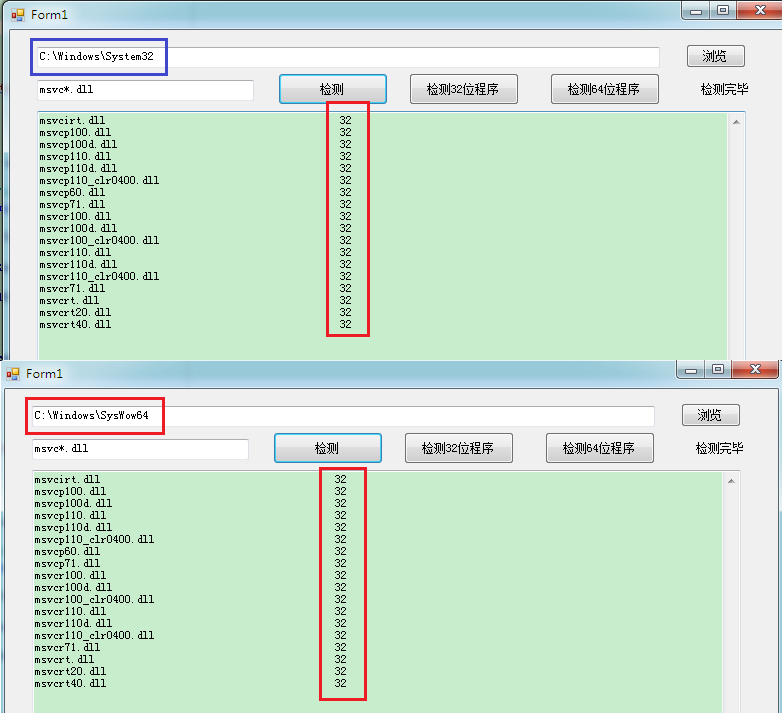

根据检测结果和实际情况判断，检测结果没问题。那么就开始真正的检测吧，System32和SysWow64。检测结果如下图：

从图中看出，System32、SysWow64中检测出的所有的文件均为32位程序，根据常识也可以判断出，实际肯定不是这样的。一定是程序出了什么问题，那么直接用十六进制编辑器看一下两个文件是否一致吧。
