1. 产品概述
蓝牙宠物活动追踪器（BLE Pet Activity Tracker）是以BLE为核心通信手段的智能项圈式设备，主要用于宠物（犬/猫）的日常活动量监测、健康预警与近距离防丢提醒。2025年全球宠物智能硬件市场规模约30亿美元，BLE追踪器占比约15%，年增速超过20%。代表产品包括Whistle（Fitbit旗下，已停运后品牌转型）、Tractive（GPS+BLE，欧洲市场领先）、Link AKC（美国），国内有小佩(Petkit)、有陪等品牌。纯BLE方案续航可达6-12个月，价格区间150-500元，定位为轻量健康监测+近场防丢，区别于GPS追踪器的高功耗高价格。
2. 硬件架构设计
主控芯片选型
|--------|-------------------|-----------|-----------|--------|---------------|-------------|-----------------|
| 方案 | 芯片 | 价格(元) | BLE版本 | 主频 | Flash/RAM | 典型功耗 | 优势 |
| 方案A | nRF52832 (Nordic) | 12-15 | 5.0 | 64MHz | 512KB/64KB | ~1.2μA(DS) | BLE射频性能最优，协议栈成熟 |
| 方案B | nRF52840 (Nordic) | 18-22 | 5.0+长距 | 64MHz | 1MB/256KB | ~1.5μA(DS) | 支持BLE长距+USB，多协议 |
| 方案C | CH582 (沁恒) | 3-5 | 5.0 | 20MHz | 480KB/32KB | ~2μA(DS) | 极低成本，国产替代 |
推荐方案：nRF52832为BLE宠物追踪器首选------射频灵敏度-96dBm，协议栈SoftDevice S132成熟稳定，64KB RAM可承载复杂应用逻辑。CH582适合成本极限方案但BLE稳定性略逊。
蓝牙模块方案：SoC vs 模块
- SoC直用：nRF52832直接作为主控+BLE芯片，最简方案，PCB面积最小（5×5mm QFN48）
- 模组方案：使用预认证模组（如信驰达RF52832模组），免去射频调试与BQB认证，适合小团队快速量产
传感器选型
|---------|-------------|---------|------------------|-----------|
| 传感器 | 型号 | 接口 | 功能 | 价格(元) |
| 6轴IMU | LSM6DS3TR-C | I2C/SPI | 加速度+陀螺仪（步数/活动分类） | 5 |
| 温度 | TMP107 | I2C | 体温监测（异常预警） | 2 |
| 光照 | APDS-9301 | I2C | 环境光（室内/户外判定） | 3 |
电池/供电方案
- 电池：CR2032锂锰电池（220mAh）或小型LiPo（400mAh，可充电）
- 续航估算：
-
- 广播间隔1s：约3个月（CR2032）
- 广播间隔3s+连接间隔30ms：约6-8个月（CR2032）
- LiPo 400mAh + 每日同步10min：约12个月
- 充电方案：LiPo版本用磁吸充电座，BLE广播中暂停充电安全检测
PCB Layout要点
- nRF52天线区域下方禁止铺铜，3mm净空区
- IMU传感器靠近项圈中心位置（加速度测量精度）
- 电池连接器加ESD保护（宠物静电环境）
- 防水设计：IP67等级，灌胶密封+超声波焊接壳体

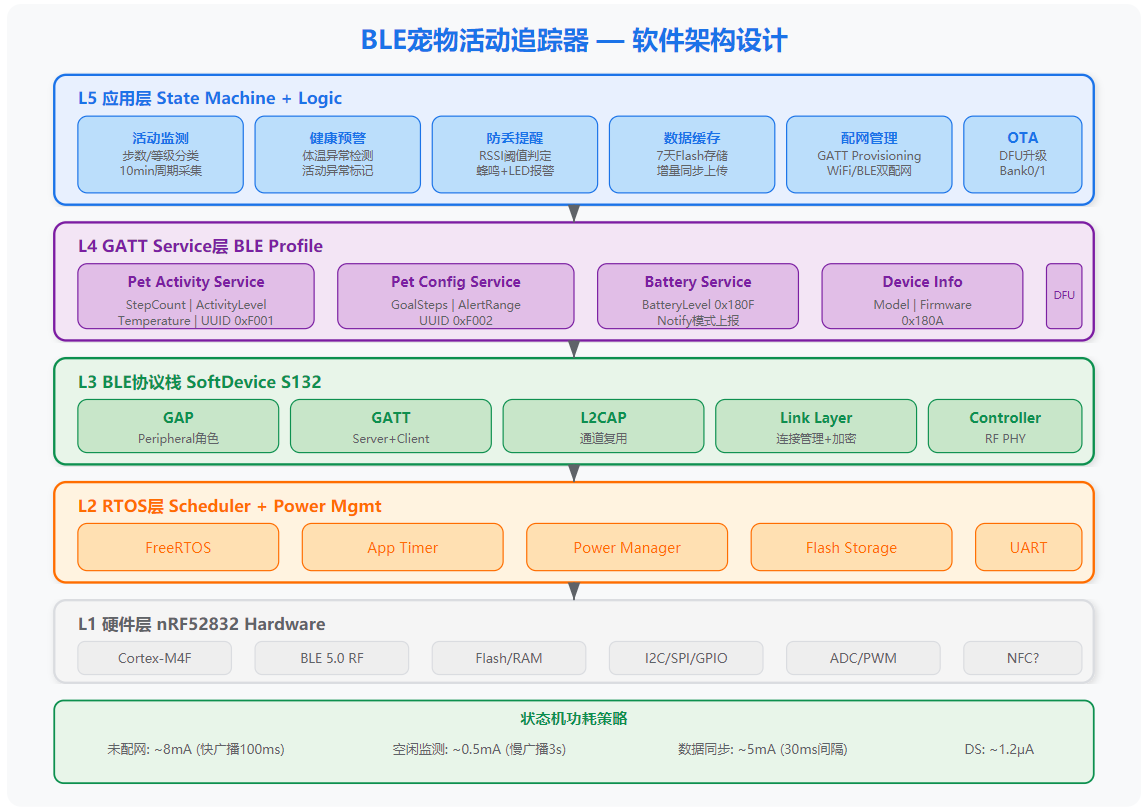

3. 软件架构设计
蓝牙协议栈配置
- SoftDevice：S132（nRF52832），支持Central+Peripheral双角色
- 广播参数：
-
- 快速广播：间隔100ms（配网模式，持续30s）
- 慢速广播：间隔3s（常态模式，可发现）
- 非连接广播：间隔10s（超低功耗，仅防丢提醒UUID）
- 连接参数：
-
- Min Interval: 30ms（数据同步模式）
- Max Interval: 500ms（低功耗常态）
- Slave Latency: 10（允许跳过10个连接事件）
应用层状态机
|--------|---------|------------------------|-------------|
| 状态 | 触发 | 行为 | 功耗 |
| 未配网 | 长按按键3s | 快速广播+GATT Provisioning | ~8mA |
| 空闲监测 | 配网完成 | 慢速广播+IMU周期采集(10min) | ~0.5mA avg |
| 数据同步 | 手机连接 | 30ms间隔上传活动数据 | ~5mA |
| 防丢提醒 | 超出BLE范围 | 蜂鸣器+LED闪烁报警 | ~10mA(短时) |
| 低电量 | 电池<10% | 低频广播+紧急通知 | ~0.2mA avg |
BLE GATT Service设计
|--------------|----------|--------------------------|---------------------|
| Service | UUID | Characteristic | 说明 |
| Pet Activity | 0xF001 | StepCount(uint16) | 今日步数 |
| | | ActivityLevel(uint8) | 0=静止/1=步行/2=跑步/3=活跃 |
| | | Temperature(float) | 体温(°C) |
| Pet Config | 0xF002 | GoalSteps(uint16) | 目标步数设置 |
| | | AlertRange(uint8,meters) | 防丢距离阈值 |
| Battery | 0x180F | BatteryLevel(uint8) | 电量百分比 |
| Device Info | 0x180A | Model/Firmware | 设备信息 |
功耗管理策略
- 广播调优：配网后广播间隔从100ms→3000ms，功耗降低>95%
- 连接参数调优：Slave Latency=10，Master可接受500ms间隔
- IMU采集策略：每10分钟唤醒采集30s加速度数据，其余时间Deep Sleep
- 防丢检测：RSSI阈值判定，手机端主动扫描，设备端仅被动广播
OTA升级方案
- nRF52支持Bank布局（Bank0/Bank1交替），BLE传输固件包（DFU Service）
- 传输速度：BLE 4.x约10KB/s，5.0可达50KB/s
- 512KB固件约需50s（BLE 5.0模式）
4. 蓝牙Profile深度解析
主要使用Profile
|-----------------------------|---------|-----------------------------|
| Profile | 用途 | 说明 |
| GAP | 广播+连接管理 | Peripheral角色，可连接+可发现 |
| GATT | 数据服务框架 | 自定义Service为主 |
| Battery Service (0x180F) | 电量上报 | 标准Service，手机App普遍支持 |
| Device Information (0x180A) | 设备识别 | 型号/固件版本/厂商名 |
| DFU Service (Nordic自定义) | OTA升级 | nRF DFU协议，nRF Connect App支持 |
配网流程
- 用户长按按键3s → 进入配网模式（快速广播100ms）
- 手机App扫描到"PetTracker_xxxx" → 建立BLE连接
- App写入WiFi凭据到GATT Provisioning Characteristic（如需WiFi同步）
- App读取Device Info确认版本 → 配网完成
- 转入慢速广播（3s间隔）+ 常态监测
数据传输协议
- 活动数据：每10min采集 → 连接时批量上传（步数/活动等级/体温）
- 防丢判定：手机持续扫描BLE RSSI → 低于阈值（约-80dBm，约10m）→ App弹窗提醒
- 历史数据：7天本地缓存（Flash存储），连接时增量同步
5. 认证与合规
BQB认证要点
- nRF52832 SoC已预认证（Nordic完成Controller测试）
- 自定义Profile需补测：GATT Service一致性
- 模组方案（预认证模组）可免去射频测试，仅做Profile测试
- 费用估算：SoC直用约8,000-15,000美元；模组方案约3,000-5,000美元
FCC/CE/SRRC要求
|-------------|--------|-------------|---------------|
| 认证 | 市场 | 要求 | 费用 |
| FCC Part 15 | 美国 | 2.4GHz无意辐射体 | $5,000-8,000 |
| CE RED | 欧洲 | RF+EMC+健康安全 | €5,000-10,000 |
| SRRC | 中国 | 微功率短距离无线电 | ¥3,000-5,000 |
6. 量产与成本分析
BOM估算
|---------------|-----------|
| 类目 | 成本(元) |
| nRF52832 SoC | 12 |
| IMU (LSM6DS3) | 5 |
| 温度传感器 | 2 |
| CR2032电池+座 | 3 |
| PCB (4层) | 5 |
| 塑胶壳体+项圈带 | 8 |
| ESD+阻容 | 2 |
| 合计 | ~37元 |
量产100K+成本可压至30元以内。终端售价150-350元，毛利率70-85%。
量产关键
- nRF52批量采购需Nordic授权渠道，12-15元/片@10K量
- IP67灌胶工艺需专业设备投入，建议外包
- 预认证模组方案可缩短6-8个月认证周期
- App开发+iOS/Android双平台约2-3人月
