NetApp FAS3220是面向NAS、SAN混合场景打造的中端存储阵列，适配虚拟化平台、私有云及传统业务架构，可承载数TB至2PB以上存储容量需求，原生搭载数据保护、弹性扩容、自动精简配置、精简克隆、备份与容灾等全套存储特性。
下文结合真实故障案例，完整介绍NetApp FAS3220存储的数据恢复实操流程。
一、故障背景与现场概况
本次故障设备为NetApp FAS3220存储，硬件配置共计96块SAS硬盘；该批次硬盘区别于常规标准硬盘，单扇区容量为520字节。
存储上层对接多台小型机，全部LUN以ASM裸设备形式承载Oracle数据库核心业务数据。故障原因为运维人员空间规划操作失误，为重新划分存储资源，直接批量删除存储内全部卷组；删除完成、尚未重新分配空间前，上层业务服务器全部宕机，服务器识别不到对应磁盘分区，业务数据完全无法访问。工作人员发现误操作后，第一时间启动应急数据恢复预案，联系北亚数据恢复中心紧急抢救数据。
二、前期现场保护工作
为杜绝恢复操作对原始物理磁盘产生二次覆盖、损坏，北亚数据恢复工程师优先对全部硬盘制作只读完整镜像，后续所有存储结构解析、数据提取操作均基于镜像文件开展，全程不触碰原始磁盘介质。
镜像制作完成后，北亚数据恢复中心技术团队同步出具专项数据恢复方案并向客户讲解技术可行性，方案获得客户确认后，正式启动恢复实施工作。
三、NetApp存储底层结构解析步骤
（一）存储底层架构与节点检索分析
梳理磁盘排序规则，拆解存储LVM底层组成结构；
批量扫描磁盘全域节点数据，仅筛选业务相关MBFI用户节点；
从扫描结果中匹配文件容量符合业务特征的节点，筛选同UID节点并定位索引根节点；
依据索引根内一级数据指针提取文件完整数据指针，结合节点0x03位MAP深度判定读取规则：深度0x00直接读取节点内数据；深度0x01需单次映射解析；深度0x02需两次映射解析，逐级提取完成后导出完整文件数据。
（二）超级块信息解析
读取磁盘前端扇区，提取超级块关键参数，从中获取磁盘组名称、磁盘组逻辑起始块、总块容量、RAID组编号等核心底层标识信息。

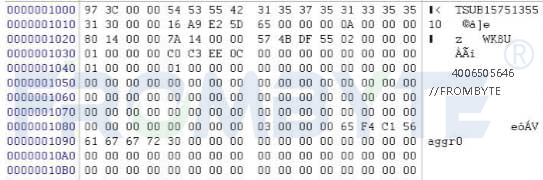

netapp超级块：
（三）区分并剔除RAID校验盘
存储单数据块占用8个扇区，每个数据块尾部附带64字节专属描述标识，通过该标识可精准区分数据盘与校验盘；数据提取阶段直接过滤校验盘，仅解析有效数据盘。
校验块描述信息样例：
（四）聚合组磁盘顺序判定
磁盘排序以单块硬盘8号扇区磁盘标识、磁盘尾部RAID盘序表两大依据：先划分各磁盘归属的聚合组（aggr），再确定组内磁盘先后顺序；数据指针读取流程无需加载校验盘，仅统计有效数据盘盘序。

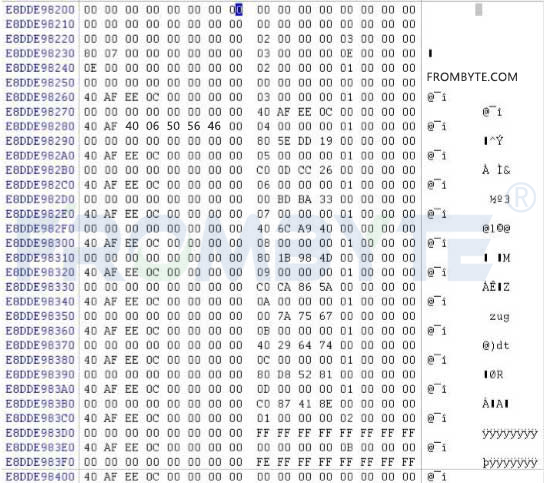

netapp盘序表：
（五）节点及头部信息解析
NetApp文件节点分散存储于多组数据块中，同一块数据块内统一封装为节点组；节点组前半段存储系统基础参数，后半段逐条记录独立文件节点。节点分为MBFP系统节点、MBFI用户节点两类，本次业务恢复仅解析MBFI用户节点组即可。

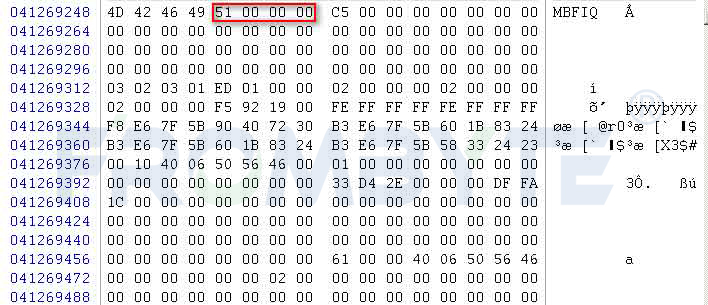

netapp节点样例图：
（六）目录项关联匹配
提取存储目录项记录，依托目录内存储的节点编号，反向匹配对应业务文件节点，建立目录与文件的完整对应关系。

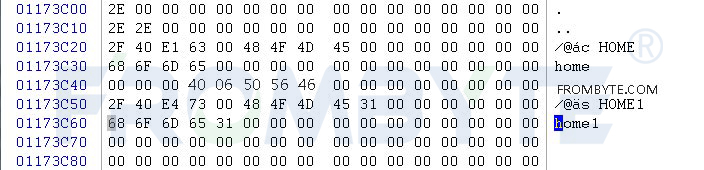

目录项信息：
四、ASM数据库数据提取与业务验证

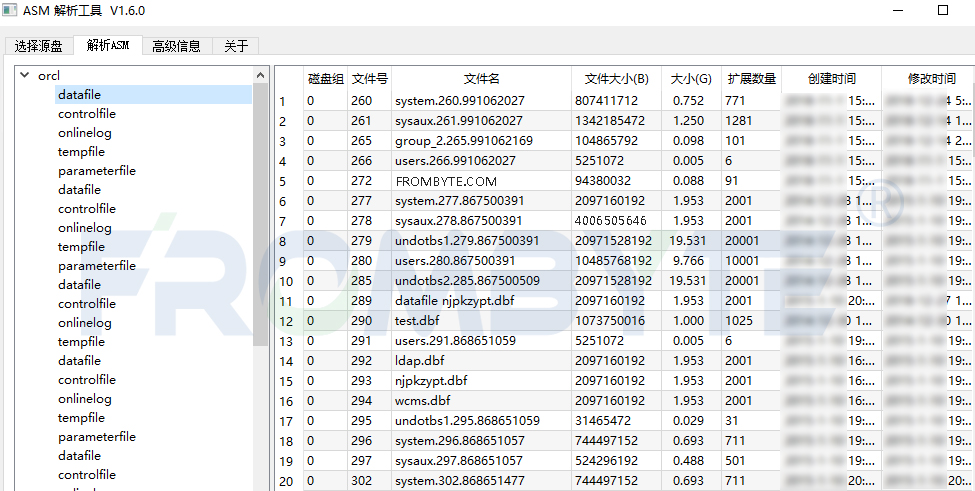

完成全量存储底层结构解析后，运行北亚数据恢复中心自研NetApp存储专用解析工具，识别ASM裸设备文件系统，批量导出完整Oracle数据库文件；
搭建配套小型机测试环境，部署同版本Oracle数据库，分两阶段校验恢复数据：
数据库文件校验：使用导出的原始数据库文件直接挂载启动实例，数据库正常运行无报错；
备份文件校验：筛选时间线最新的数据库备份集，通过备份文件完成整机库环境还原，多次校验后确定有效完整备份版本。
五、恢复结果
全部数据库数据恢复完成后交由客户现场核验，数据完整可用、业务逻辑无异常，本次NetApp FAS3220存储误删LUN数据恢复工作顺利收尾。
