15个时钟周期，4个触发器，1个异或门------这就是伪随机序列的"最小实现单元"。掌握它，你就掌握了扩频通信、密码算法、测试激励的底层密码。
📖 阅读导览
| 项目 | 内容 |
|---|---|
| 阅读时间 | 约7分钟 |
| 适用人群 | 数字系统工程师 / 通信算法开发者 / LabVIEW FPGA程序员 |
| 核心收获 | 掌握LFSR工作原理 + 3种LabVIEW实现方案 + 工程验证方法 |
| 难度等级 | ⭐⭐☆☆☆（中级） |
🎯 为什么你值得花7分钟读这篇文章？
线性反馈移位寄存器------名字听起来很硬核，但它的本质就一句话：
一串触发器排成队，每次向右挪一位，挪出去的位和某个位置上的位"异或"一下，填回到最左边。
就这么简单。
但这个简单的结构，却是通信系统扩频码生成、加密算法密钥流产生、测试设备激励信号源的底层基石。
4位LFSR虽然只有15个状态，但它浓缩了LFSR的全部核心要素：移位操作、异或反馈、本原多项式、最大长度序列。掌握它，就等于拿到了通向16位、32位乃至更复杂LFSR的钥匙。

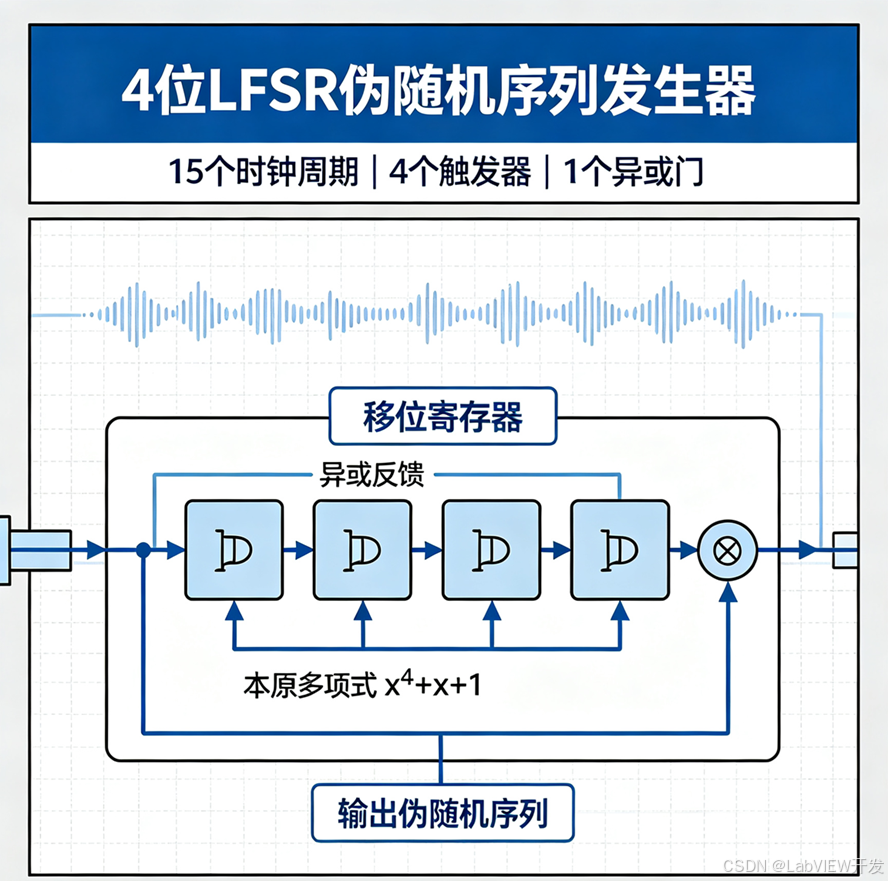

🔬 LFSR工作原理：一图胜千言
LFSR由 N个触发器 串联组成。每个时钟周期：
-
所有位向右移动一位
-
最右侧位输出（这就是你想要的伪随机序列）
-
最左侧位由特定位置的异或结果填充
这些"特定位置"称为抽头（Taps） ，由本原多项式决定。
核心公式
对于4位LFSR，最大长度序列为：
24−1=15 个状态24−1=15 个状态
⚠️ 全零状态除外------一旦进入全零状态，将永远无法跳出。
本原多项式
常见的4位本原多项式：
| 多项式 | 抽头位置 | 序列长度 |
|---|---|---|
| x4+x+1x4+x+1 | 4, 1 | 15 |
| x4+x3+1x4+x3+1 | 4, 3 | 15 |
状态转移示例（初始状态 = 1001）
| 时钟 | 当前状态 | 输出位 | 反馈位 | 新状态 |
|---|---|---|---|---|
| 1 | 1001 | 1 | 1⊕1 = 0 | 0100 |
| 2 | 0100 | 0 | 0⊕0 = 0 | 0010 |
| 3 | 0010 | 0 | 0⊕1 = 1 | 1001 |
| ... | ... | ... | ... | ... |
15个时钟周期后，回到初始状态1001。
💻 LabVIEW实现架构（3种方案对比）
方案一：移位寄存器实现（⭐ 推荐初学者）
使用 While Loop + 移位寄存器 存储当前状态：
text
[初始化种子] → [While循环] →
① 读取移位寄存器当前值
② 提取抽头位（Bitwise And + Shift）
③ 计算反馈位（XOR）
④ 右移一位 + 反馈位移入最高位
⑤ 输出最低位
⑥ 新值写入移位寄存器适用场景：软件仿真，易于调试和可视化
方案二：公式节点实现（⭐ 推荐性能场景）
熟悉C语法的开发者可以直接使用 Formula Node：
c
uint8 state = prev_state;
uint8 feedback = ((state >> 3) ^ (state >> 0)) & 1;
state = (state >> 1) | (feedback << 3);
output = state & 1;适用场景：高频生成，执行效率高
方案三：FPGA实现（⭐ 推荐硬件部署）
使用 LabVIEW FPGA模块 + 移位寄存器IP核：
-
✅ 确定性时序
-
✅ 极高吞吐量（MHz级别）
-
✅ 适合硬件在环测试
三种方案对比
| 方案 | 开发难度 | 执行效率 | 适用场景 |
|---|---|---|---|
| 移位寄存器 | ⭐ 低 | ⭐⭐ 中 | 软件仿真、算法验证 |
| 公式节点 | ⭐⭐ 中 | ⭐⭐⭐ 高 | 高频生成、紧凑代码 |
| FPGA实现 | ⭐⭐⭐ 高 | ⭐⭐⭐⭐⭐ 极高 | 硬件部署、实时系统 |
🔧 关键参数配置（踩坑预警）
1. 初始状态（Seed）
⚠️ 绝对不能为全零！ 否则LFSR将"死锁"。
✅ 正确做法：选择非零随机值，或通过输入控件指定
💡 提示：不同初始状态产生相同的序列集合，只是起始相位不同
2. 反馈多项式验证
确保选择的抽头组合对应本原多项式，否则序列周期会小于 2N−12N−1。
| 多项式 | 是否本原 | 周期 |
|---|---|---|
| x4+x+1x4+x+1 | ✅ 是 | 15 |
| x4+x3+1x4+x3+1 | ✅ 是 | 15 |
| x4+x2+1x4+x2+1 | ❌ 否 | 6（非最大） |
3. 输出提取方式
| 方式 | 优点 | 缺点 |
|---|---|---|
| 直接输出最低位 | 实现简单 | 统计特性略差 |
| 多组合输出（如多个位XOR） | 随机性更好 | 逻辑略复杂 |
| Goldwasser变换 | 不可预测性高 | 适合加密场景 |
🛠️ 工程实践：验证你的LFSR是否正确
✅ 验证一：周期检测
目标：确认序列周期 = 15
LabVIEW实现 ：运行LFSR至少 2N2N 次迭代 → 记录输出序列 → 使用 Search 1D Array.vi 查找首次重复模式
✅ 验证二：自相关分析
目标：验证序列的随机性
LabVIEW实现 ：使用 Cross-Correlate.vi → 理想结果：零延迟处有峰值，其他延迟处接近零
✅ 验证三：平衡性检验
目标：统计0和1的数量比例
理论值 ：对于最大长度序列，1比0多一个
| 序列类型 | 0的数量 | 1的数量 | 结论 |
|---|---|---|---|
| 最大长度序列 | 7 | 8 | ✅ 合格 |
| 非最大序列 | 其他比例 | 其他比例 | ❌ 实现有误 |
⚡ 性能优化技巧
技巧1：批量生成（⭐ 推荐）
预计算一个完整周期的序列并存储为数组（4位LFSR仅需15个元素），后续直接索引读取。
优势：运行时零计算开销
技巧2：并行LFSR
实例化多个独立LFSR → 不同初始状态和反馈多项式 → 并行生成 → 交织输出
优势：吞吐率倍增
技巧3：查表法（⭐ FPGA利器）
预先计算状态转移表 → 运行时仅需查表而非实时计算异或
优势：利用Block RAM实现零延迟查找
🚀 应用场景扩展
场景1：扩频通信
将LFSR序列与数据信号模2加 → 实现直接序列扩频 → 接收端用相同LFSR解扩
场景2：伪噪声测试
PRBS作为激励信号 → 测量系统频率响应 → 适用于音频测试、振动测试
场景3：轻量级加密
⚠️ 安全警告 ：LFSR本身不安全，切勿单独用于敏感数据加密！
✅ 正确做法：作为流密码的一部分，结合非线性组合函数增强安全性
📝 结语
4位LFSR虽然只有15个状态，但它浓缩了伪随机序列生成的全部核心思想。
移位、反馈、周期、多项式------这四个关键词，支撑起了扩频通信、加密算法、测试激励三大工程领域。
通过LabVIEW的图形化实现，你不仅能直观理解这些概念，还能快速验证、迭代、部署到实际系统中。
关键就三点：
-
✅ 选对本原多项式（x⁴ + x + 1 或 x⁴ + x³ + 1）
-
✅ 初始状态不为零
-
✅ 用周期检测+自相关+平衡性三重验证
🎯 立即行动
现在就在LabVIEW中搭建你的4位LFSR模型：
-
✅ 验证周期是否为15
-
✅ 尝试扩展到8位或16位
-
✅ 计算更高阶的本原多项式
评论区留言"已实现"或晒出你的前面板截图，我们一起交流！ 💬
