1. 特性阻抗概述

高频高速场景下，PCB走线不再是普通导线，而是电磁波传输线。其核心在于"场"而非"路"的传播。高速链路性能由阻抗连续性、插入损耗、回波损耗、串扰、时序抖动共同决定，阻抗匹配只是必要条件。

低速信号：导线只是 "导电通路"，电压瞬间传遍整条线，不用考虑传输时间。

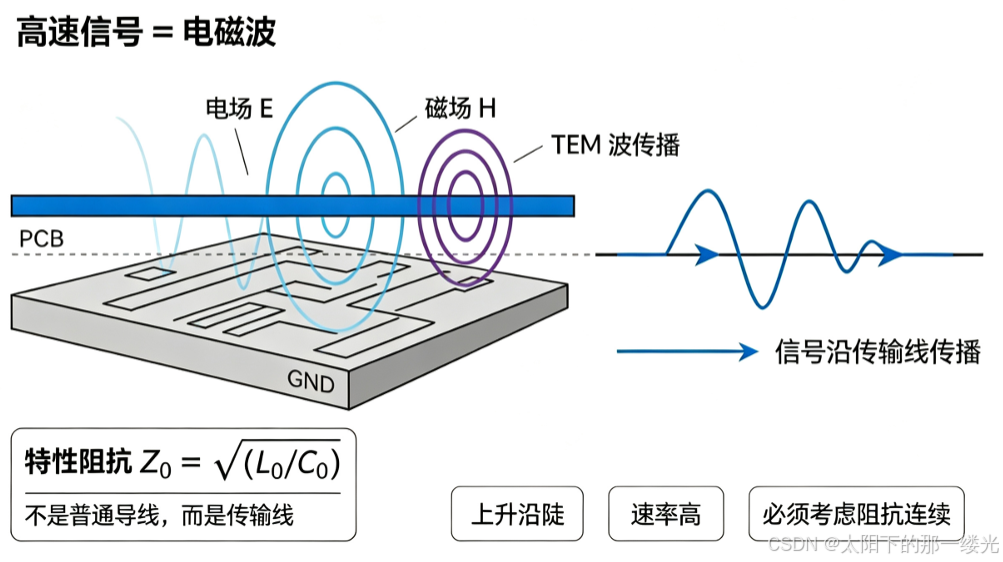

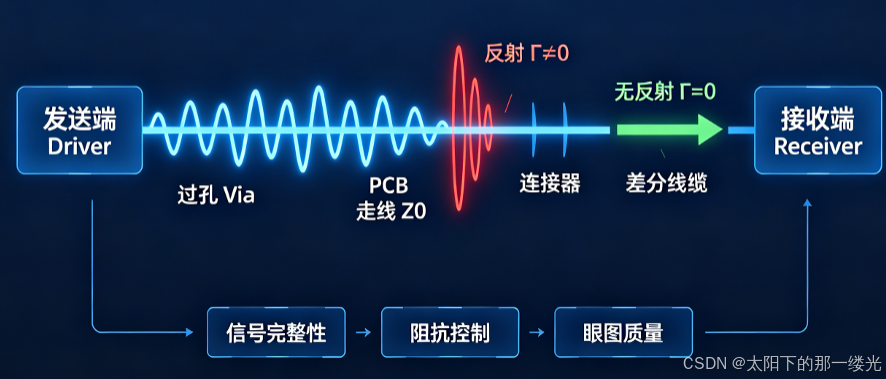

高速信号（上升沿极陡、速率高）：信号以电磁波 形式沿着 PCB 走线传播，走线是传输线 ，存在特性阻抗 Z₀ 。当信号抵达负载，如果前后阻抗不一致 → 发生信号反射。

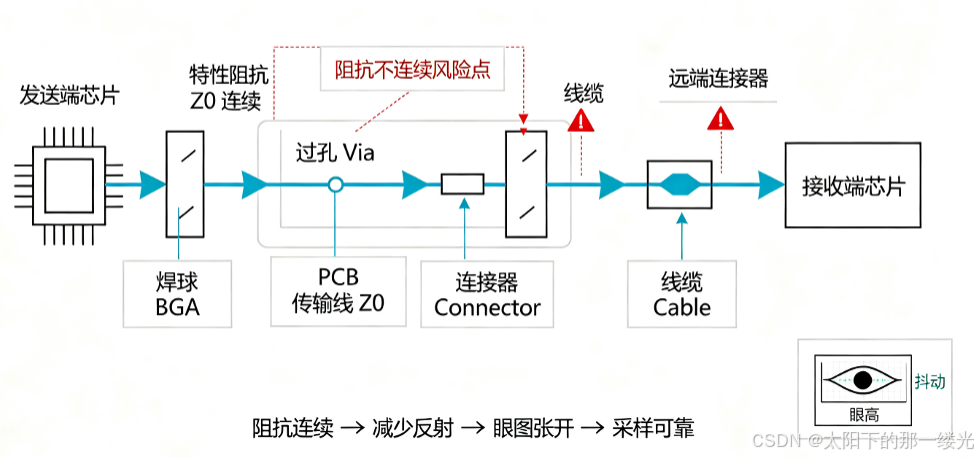

在设计高速PCB时必须提供完整、可靠、准确、无干扰、无噪声的传输信号。阻抗匹配的终极路径：芯片→焊球→过孔→走线→连接器→线缆→远端连接器。

核心目标：让整条链路的阻抗保持连续，杜绝突变点；
重点管控节点：过孔、焊盘、参考平面开槽、走线宽窄变化；

2. 特性阻抗在高速信号传输下作用

2.1. 特性阻抗定义

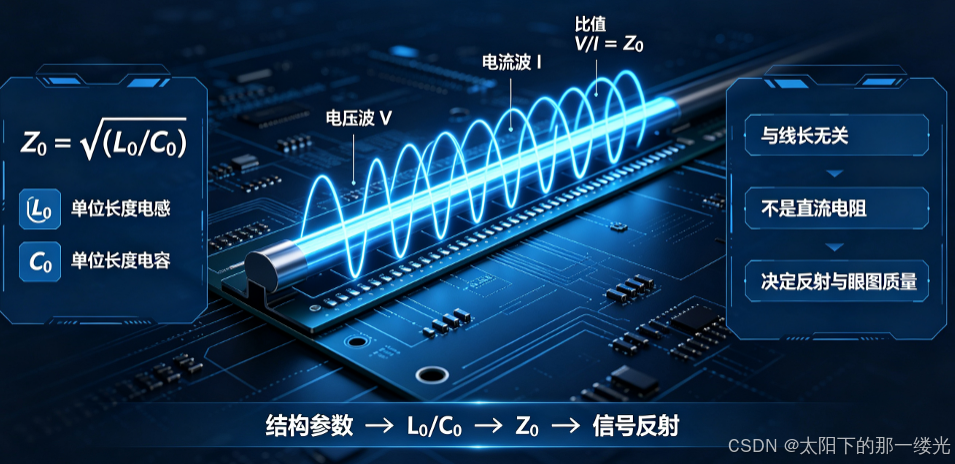

特性阻抗（Characteristic Impedance，Z₀），是电磁波在均匀传输线中传播时，电压波与电流波的瞬时比值，反映传输线对高频信号能量的传递能力。

它不是直流电阻，是交流高频概念，与线长无关，是传输线的固有属性。
核心公式（低损耗近似）：
其中：L0 为单位长度电感，C0 为单位长度电容。

2.2. 特性阻抗与直流阻抗对比

特性阻抗≠直流电阻。一条 50Ω 特性阻抗的走线，直流电阻可能仅毫欧级。

对比项	特性阻抗 Z₀	直流电阻 Rdc
物理本质	电磁波传播时的瞬时电压 / 电流比	导体对直流电流的阻碍
影响因素	线宽、介质厚度、介电常数、铜厚	线长、线宽、铜厚、材料电阻率
测量方式	TDR 时域反射仪 / VNA 网络分析仪	万用表欧姆档
工程影响	决定信号反射、眼图质量、误码率	影响压降、功耗，对高速信号完整性影响极小

2.3. 高速信号传输下特征阻抗

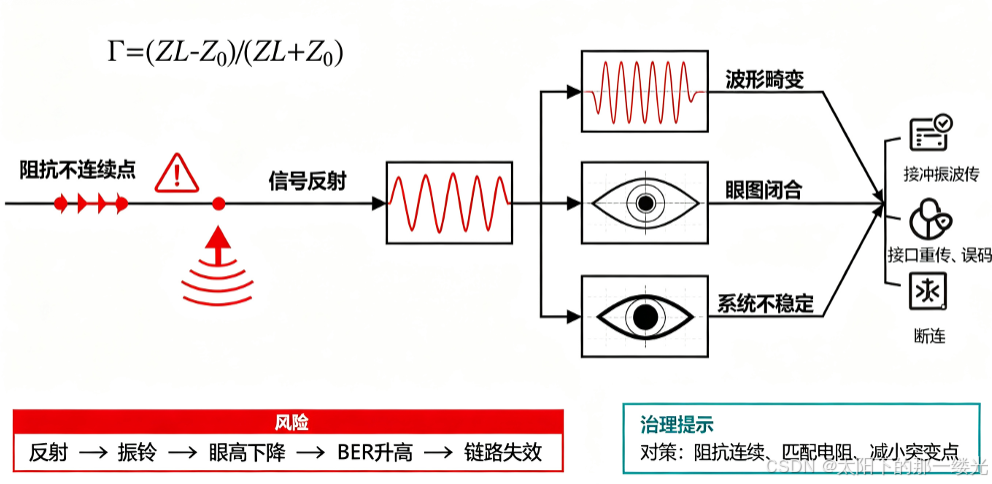

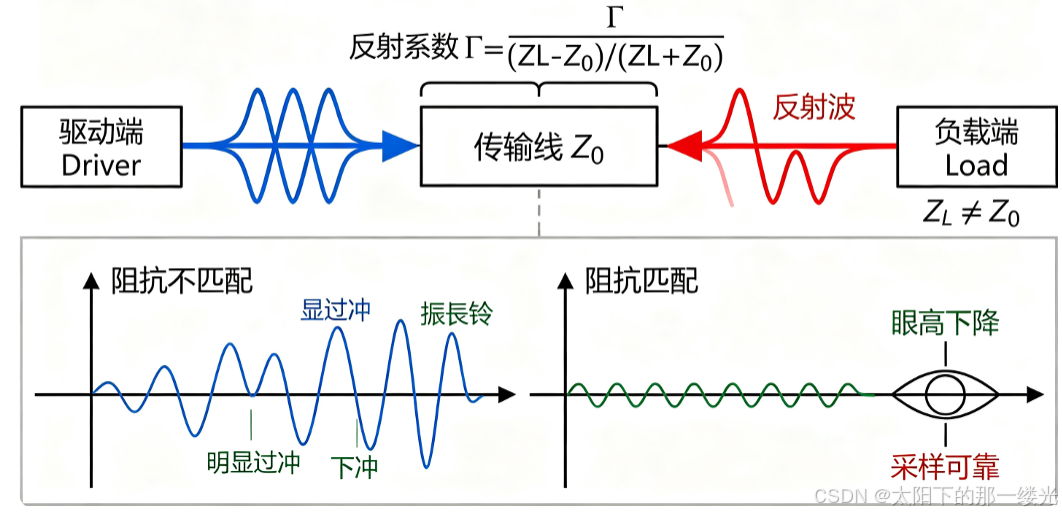

当信号的上升沿极陡、速率高时，PCB 走线不再是普通导线，而是传输线，信号以电磁波形式传播。当电磁波遇到阻抗不连续点（如过孔、连接器、负载端）时，会发生反射：

Γ=0：完全匹配，无反射，信号完整传输。
Γ≠0：产生反射波，与入射波叠加，造成波形畸变。

2.4. 阻抗不匹配影响

信号类型	直接现象	深层影响
数字高速信号	过冲、振铃、眼图闭合	误码率 (BER) 飙升、偶发断连、链路不稳定
射频信号	驻波比 (VSWR) 恶化、功率损耗	发射效率下降、接收灵敏度降低
整机系统	EMI 超标、接口不稳定	辐射干扰超标、通信协议层重传 / 断连

2.5. PCB 中影响特性阻抗的关键因素

PCB传输结构：

类型	结构	特点

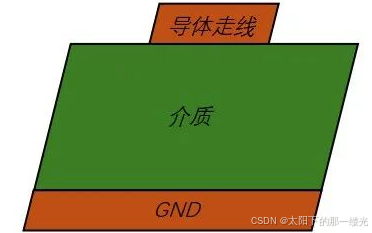

微带线 Microstrip	PCB 表层走线；下方参考 GND，上方空气 / 绿油	布线灵活；阻抗受绿油影响（阻抗降低 2~4Ω）
带状线 Stripline	PCB 内层走线；上下两层参考平面	屏蔽好、EMI 更低；阻抗更稳定

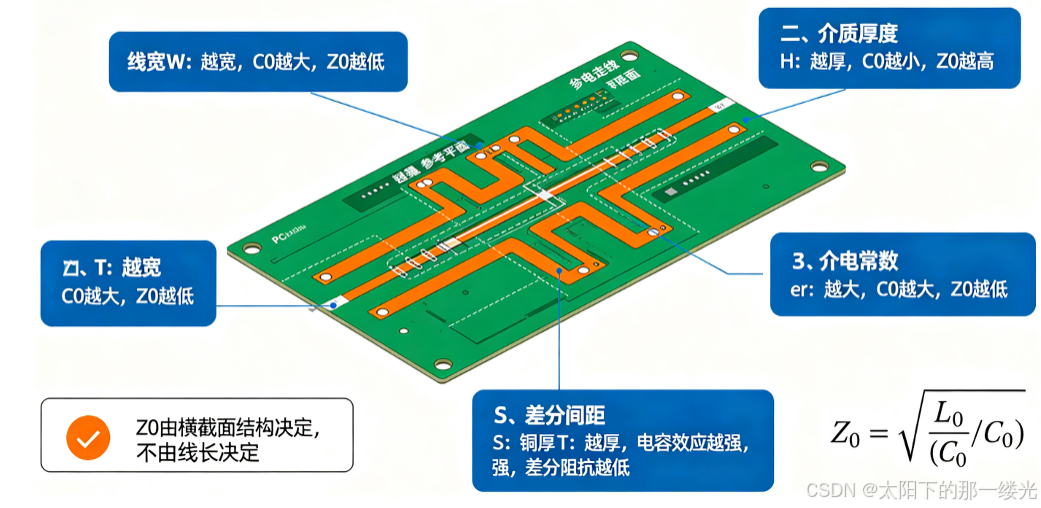

以 FR4 板材为例，传输线的物理结构直接决定 Z₀：

参数	对阻抗的影响规律
线宽 (W)	线越宽 → 单位长度电容越大 → Z0越低
介质厚度 (H)	走线到参考层越厚 → 电容越小 → Z0越高
板材介电常数 (εr)	介电常数越大 → 电容越大 → Z0越低
铜厚 (T)	铜越厚 → 电容效应越强 → Z0越低
差分线间距 (S)	间距越小 → 耦合越强 → 差分阻抗越低

3. 高速总线阻抗标准

接口	阻抗要求	备注
SGMII/1000BASE-T1 车载以太网	差分 100Ω ±10%	你调试以太网 SerDes 使用
USB2.0/USB3.x	差分 90Ω ±15%
PCIe1.0~5.0	差分 85Ω ±10%
LVDS/MIPI D-PHY	差分 100Ω ±10%
HDMI/TMDS	差分 100Ω ±10%
射频、时钟单端信号	单端 50Ω ±10%	示波器同轴线缆标准 50Ω
RMII/RGMII（并行以太网）	不强制阻抗控制	速率≤125M 并行，通常不需要阻抗管控；高频 RGMII 建议完整参考平面减少反射

3.1. 射频两大经典阻抗标准：50Ω vs 75Ω

50Ω和75Ω并不是 "拍脑袋定的"，而是由传输线理论和实际工程需求共同决定的行业标准。

阻抗	核心定位	理论与工程背景	典型应用
50Ω	通信射频的折中黄金点	同轴电缆存在两个理论极值：・30Ω：功率容量最大・77Ω：衰减最低50Ω 是二者的折中，同时平衡传输损耗、功率承载、线缆小型化三大需求。	无线通信、雷达、蓝牙、WiFi、5G、射频前端链路
75Ω	视频传输的衰减最小点	PE 介质同轴电缆的实测衰减最小值为 75Ω，源于早期 CATV 有线电视的历史传承，适配长距离无失真视频传输。	有线电视、SDI 高清视频接口、长距离视频传输

强行把射频 50Ω 链路升级为 75Ω，会引发双重恶果：

物理层面（PCB 工艺与散热）

同等叠层条件下，75Ω 微带线的线宽比 50Ω 窄近一半
线宽变窄 → 直流电阻急剧升高 → 铜箔温升大幅增加
高功率传输时，可能直接烧毁线路

射频层面（信号完整性与器件安全）

阻抗失配会导致高驻波比（VSWR），反射能量倒灌回功率放大器（PA）
轻则：增益压缩、效率暴跌，链路性能下降
重则：超过晶体管耐压，造成永久性击穿，直接损坏器件

反之，若将高速差分、视频链路统一改成适配射频的50Ω，线宽会大幅加宽，在高密度布线场景下会出现走线拥堵、串扰激增，彻底破坏高速信号的传输特性。

PCB叠层一旦确定，介质厚度、板材介电常数完全固定，此时走线阻抗与线宽成严格负相关：阻抗越高，所需布线线宽越窄。不同场景的功率、电流需求完全不同，无法共用同一阻抗参数。

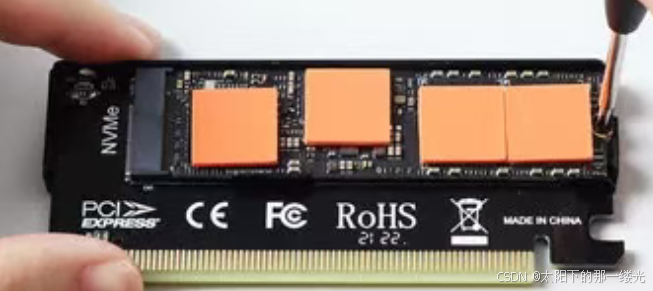

3.2. PCIe阻抗

历史演变：PCIe 1.0/2.0时代曾允许100Ω，从PCIe 3.0（8Gbps）开始，PCIe3.0推荐85Ω±10%。PCIe参考时钟（REFCLK）仍为100Ω 差分。

3.2.1. PCIe时钟阻抗

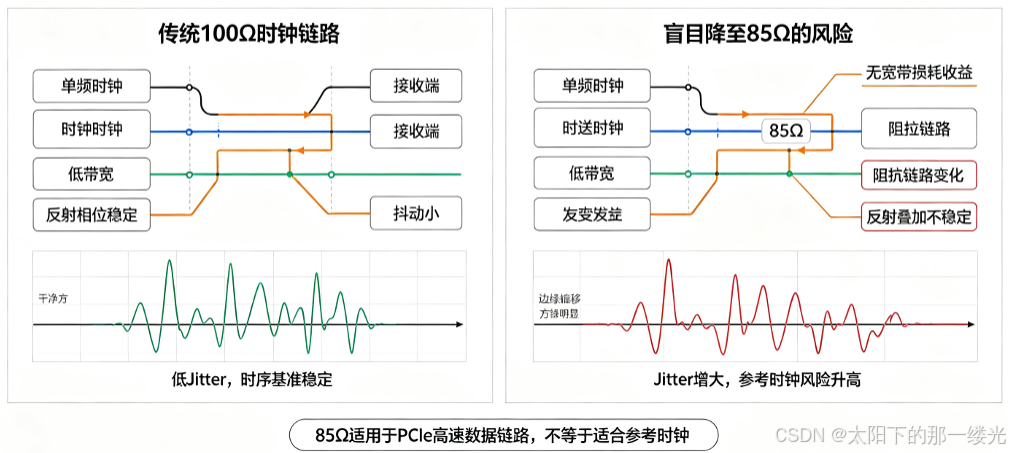

参考时钟阻抗选型说明（100Ω 优于 85Ω）：

时钟信号特性：单频、低带宽，微弱反射的叠加相位稳定、可预判，不会引发随机异常。
选型结论：优先采用传统 100Ω 阻抗，保障时序稳定；
85Ω 阻抗弊端：

无法带来宽带损耗优化收益（时钟本身带宽低）；
会增大时钟抖动 (Jitter)；
参考时钟对抖动要求严苛，该风险无法接受。

3.2.2. PCIe数据阻抗

PCIe超宽带8Gbps及以上、码间干扰敏感、损耗极度敏感，PCIe数据是宽带伪随机码（PRBS），频谱从DC一直延伸到奈奎斯特频率。过孔、封装、连接器寄生电容是固定硬性缺陷。85Ω能在超宽频带内获得更低的IL斜率。

信号特性决定：超宽带、高损耗敏感 PCIe 数据是宽带伪随机码（PRBS），频谱从 DC 一直延伸到奈奎斯特频率，对损耗、码间干扰（ISI）极度敏感。85Ω 能在超宽频带内获得更低的插入损耗（IL）斜率，提升整体链路裕量。
工艺与线宽约束：突破蚀刻极限在高密度 8/10 层板的薄层介质下，如果维持传统 100Ω 差分阻抗，单端线宽会逼近甚至低于 PCB 工厂的常规蚀刻极限（<3mil），良率和一致性难以保证。主动降至 85Ω 后，线宽可以加粗约 15%~20%，既匹配工艺能力，又利用更宽的走线降低趋肤效应导致的宽带损耗。

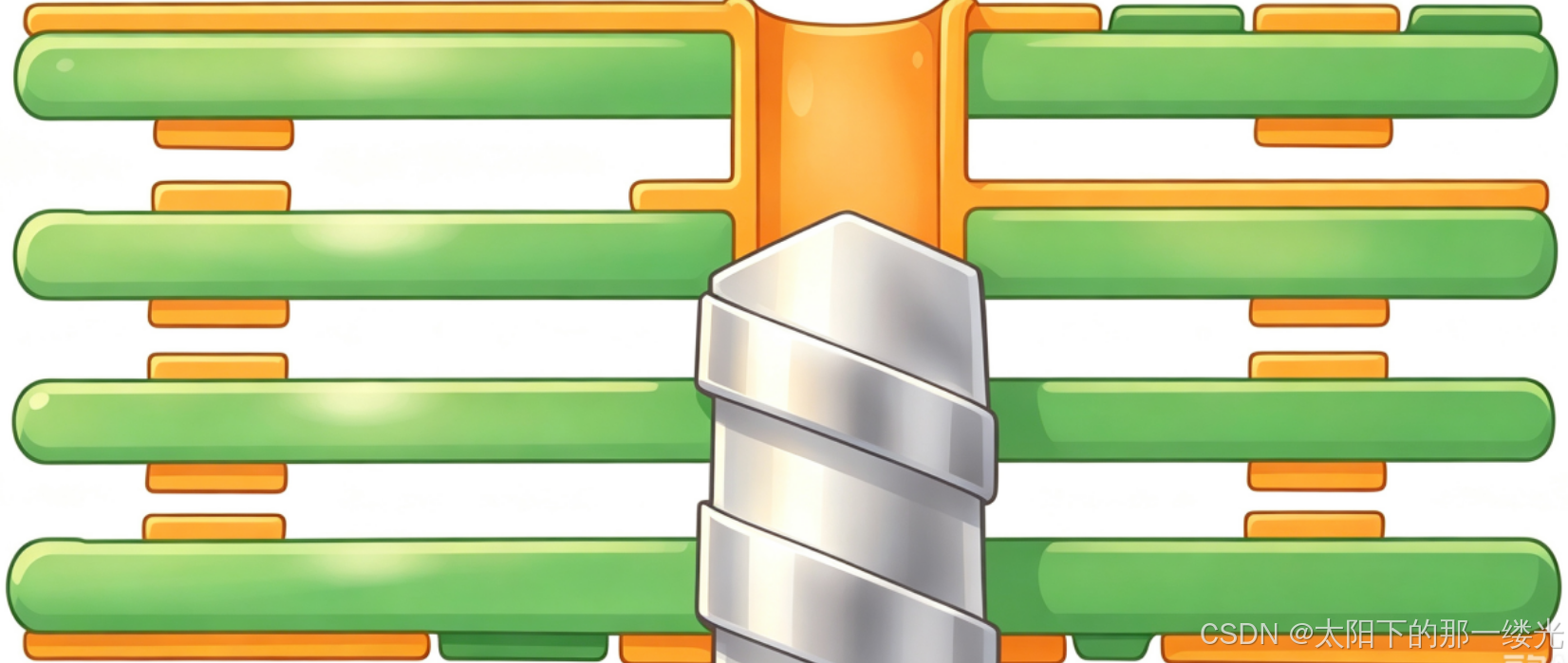

过孔寄生电容补偿需求过孔处的寄生电容会造成阻抗不连续，必须通过背钻和反焊盘单独补偿，进行解耦设计，以维持阻抗的连续性。

USB 为什么是 90Ω？

和 PCIe 的技术路径不同，USB 的 90Ω 标准是由线缆协议和连接器物理结构共同决定的：

线缆强制统一标准 USB-IF 协会规定了 USB 线缆的差分阻抗为 90Ω ±10%，为了保证链路无反射，PCB 走线必须无缝匹配这个标准。
连接器物理约束 Type-C 等紧凑接口引脚间距极小，单端对地阻抗理论上约 45Ω（90Ω 差分的一半）。这种紧耦合结构更容易在狭小空间内实现，从 USB2.0 到 USB4，90Ω 标准贯穿始终。

标准	核心动因	关键收益
PCIe 85Ω	超宽带损耗优化 + PCB 工艺限制	降低宽带损耗、放宽线宽、提升良率
USB 90Ω	线缆协议强制 + 连接器物理结构	端到端阻抗连续、适配紧凑接口
传统 100Ω	单频 / 低带宽时钟场景	低抖动、时序稳定

阻抗标准不是越高越好，而是由信号带宽、工艺能力、连接器物理约束和协议规范共同决定的，不同场景的 "最优解" 完全不同。
