前言
在开关电源设计中，吸收电路（Snubber Circuit） 是一个既基础又核心的技术点。很多情况下往往只知道 "加个 RC 吸收"，却不理解其背后的物理机理，导致要么尖峰抑制不住炸管，要么损耗过大效率上不去。
吸收电路本质上是通过无源或有源器件，对开关管关断 / 开通瞬间的电压尖峰、电流尖峰和谐振进行抑制，是保障电源可靠性、降低 EMI、提升效率的关键手段。
一、吸收电路基础认知：为什么我们需要吸收电路？
1.1 尖峰与振荡的根源：寄生参数的 "副作用"
开关电源中所有的电压尖峰、电流尖峰和高频振荡，本质上都来自于电路中真实存在的寄生参数：
- 漏感 ：变压器原副边之间、电感绕组之间存在的漏感，电流突变时会产生高压尖峰
- 结电容 ：开关管（MOSFET/IGBT）的输出电容
Coss、二极管结电容Cj - 布线寄生电感：PCB 走线、器件引脚带来的寄生电感

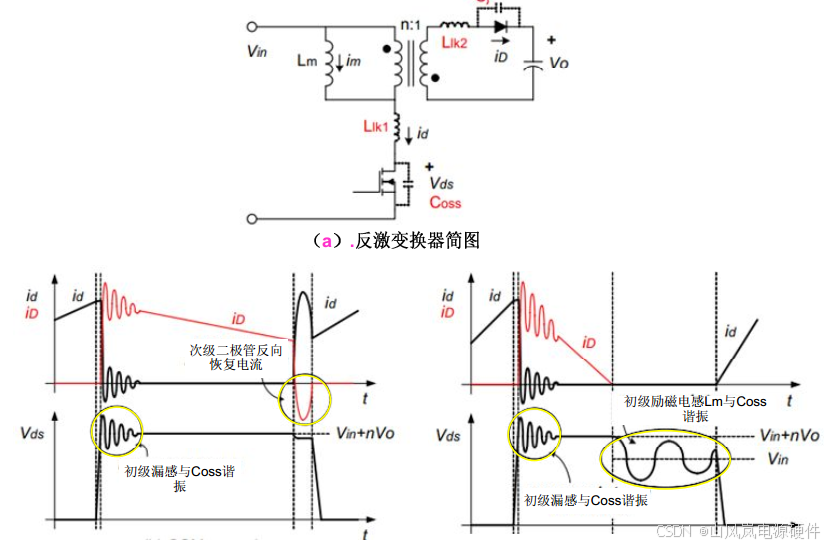

以最典型的反激变换器为例，当原边开关管关断瞬间，原边电流被强制截断，漏感中储存的能量无法传递到副边，就会与开关管结电容发生LC 谐振，产生远高于输入电压的尖峰。如果不加抑制，轻则导致器件电压应力超标、EMI 超标，重则直接击穿开关管。
1.2 吸收电路的核心作用
吸收电路的核心功能可以归纳为三点：
- 电压钳位：把开关管关断尖峰限制在器件耐压范围内，保证可靠工作
- 振荡抑制：阻尼 LC 谐振，降低高频振荡幅度，减小 EMI 干扰
- 应力优化：改善开关管的开关轨迹，降低 di/dt 和 dv/dt，减小开关损耗
1.3 哪些场景必须加吸收电路？

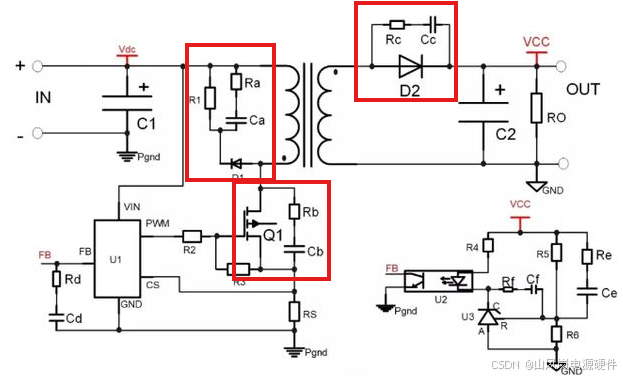

不是所有拓扑都必须加吸收电路，是否添加取决于寄生能量的大小和器件应力裕量。以下场景通常必须设计吸收电路：
- 反激、正激等隔离型拓扑：变压器漏感是主要尖峰源，原边开关管必须加吸收

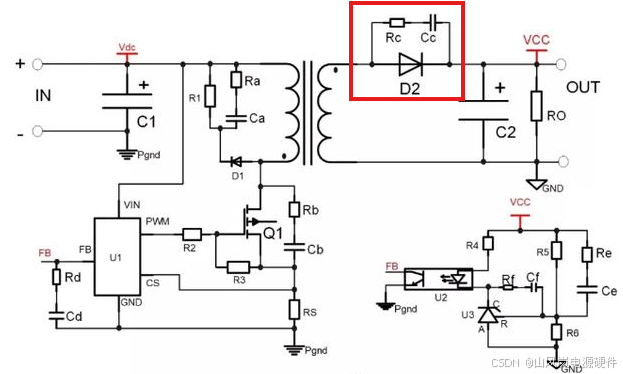

- 带快恢复二极管的整流电路：二极管反向恢复过程会产生剧烈振荡，副边整流管常加 RC 吸收
- 高输入电压、大功率场合：寄生能量大，尖峰幅值高，器件应力风险大
- 对 EMC 要求严格的产品：吸收电路是抑制传导、辐射干扰的低成本手段
- 硬开关拓扑：PWM 硬开关工作模式下，开关应力大，吸收电路收益明显
补充：LLC、移相全桥等软开关拓扑，由于实现了 ZVS/ZCS，开关应力本身较小，通常不需要额外加吸收电路，甚至加了反而会影响软开关效果。
二、吸收电路的分类与工作原理
吸收电路按照能量去向可分为耗能型吸收 和能量回馈型吸收两大类；按照电路结构可分为 RC 吸收、RCD 吸收、LCD 吸收、有源吸收等。下面逐一解析核心原理与特性。
2.1 RC 吸收电路：最基础的阻尼吸收
RC 吸收是结构最简单的吸收电路，由一个电阻和一个电容串联组成，并联在需要保护的开关管或二极管两端。
工作原理
关断瞬间，尖峰电压通过电容吸收，电压上升率 dv/dt 被电容拉低；电容上的能量在开关管开通时，通过电阻放电，能量全部以热量形式耗散在电阻上。
特点与适用场景
- 优点：结构简单、成本极低、元器件少、可靠性高
- 缺点：能量全部耗散，效率低；钳位能力弱，只能抑制振荡不能深度钳位高压尖峰
- 适用场景：低压小功率场合、二极管反向恢复振荡抑制、辅助性阻尼吸收
2.2 RCD 吸收电路：最常用的钳位吸收

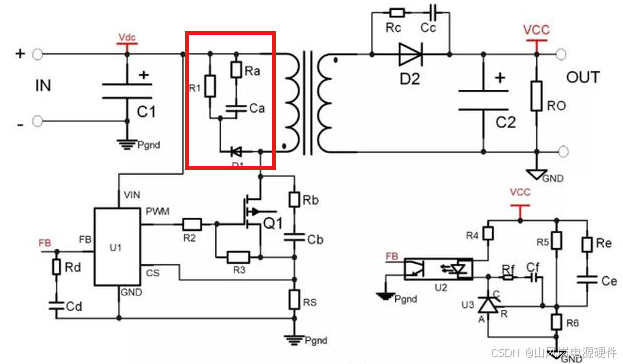

RCD 吸收由电阻、电容、二极管三者组成，是反激电源中原边开关管最经典的吸收方案。
工作原理
开关管关断时，漏感能量通过吸收二极管给吸收电容充电，电容电压被钳位在设定值；开关管开通期间，吸收电容通过电阻放电，将能量消耗在电阻上。二极管的单向导电性保证了电容只充电、不参与谐振，从而实现稳定的电压钳位。
特点与适用场景
- 优点：钳位效果好、电压稳定、参数设计成熟、适用功率范围广
- 缺点：能量全部以发热形式耗散，大功率下损耗明显；电阻发热严重
- 适用场景：反激变换器原边、正激变换器复位、中小功率开关电源
2.3 其他类型吸收电路
- RC+TVS 组合吸收：在 RC 基础上并联 TVS 管，利用 TVS 的击穿特性实现精准钳位，适合瞬态尖峰抑制
- 有源钳位吸收：用额外的辅助开关管代替 RCD 中的电阻，实现能量回收，效率最高但控制最复杂，常用于高效率反激拓扑
- 二极管串联吸收：在快恢复二极管上串联小电感，抑制反向恢复电流尖峰，属于电流型吸收
三、不同吸收电路的核心区别对比
选型时容易混淆的各类吸收电路，下面从多个维度做系统对比，方便快速选型。
| 电路类型 | 能量去向 | 钳位能力 | 损耗大小 | 成本 | 复杂度 | 典型应用 |
|---|---|---|---|---|---|---|
| RC 吸收 | 电阻耗散 | 弱（仅阻尼） | 中 | 极低 | 极低 | 副边二极管振荡抑制、低压小功率 |
| RCD 吸收 | 电阻耗散 | 强（电压钳位） | 大 | 低 | 低 | 反激原边主吸收、中小功率通用 |
| 有源钳位 | 能量回收 | 最强 | 最小 | 高 | 高 | 高效率反激、高功率密度电源 |
| TVS 钳位 | TVS 耗散 | 极强（精准钳位） | 大 | 中 | 低 | 瞬态过压保护、辅助钳位 |
关键区别总结
- RC vs RCD：RC 只有阻尼振荡的作用，无法把电压钳到固定值；RCD 因为有二极管单向导通，可以把尖峰钳位在设定电压，是真正意义上的 "钳位电路"。
- 耗能型 vs 回馈型：RCD、RC、TVS 都属于耗能型，简单但发热；LCD、有源钳位属于回馈型，效率高但设计复杂。
- 电压型 vs 电流型：大部分吸收是电压型，抑制电压尖峰；还有一类是电流型吸收（如串联小电感），用于抑制电流尖峰和 di/dt。
四、不同工作条件对吸收电路的影响
吸收电路不是 "一劳永逸" 的设计，工作条件变化会直接影响吸收效果和损耗，这是工程调试中最容易踩坑的地方。
4.1 输入电压的影响
- 输入电压升高，开关管关断时的电压基线升高，漏感能量
也会增大，尖峰幅值上升
- 输入电压越高，RCD 吸收的损耗越大，因为吸收电容每次充放电的电压差更大
- 设计要点：必须按最高输入电压、最大占空比工况校核吸收电路的电压应力和损耗
4.2 负载轻重的影响
- 重载下，原边峰值电流大，漏感储存能量多，尖峰更高，吸收电路损耗也更大
- 轻载下，峰值电流小，尖峰幅值降低，但振荡更容易发生，因为阻尼相对不足
- 设计要点：吸收参数必须按满载峰值电流设计，同时兼顾轻载下的振荡抑制效果
4.3 开关频率的影响
- 开关频率越高，单位时间内吸收电容充放电次数越多，吸收损耗与频率成正比
- 高频下，RC 吸收的阻尼效果更明显，但损耗上升也更快
- 设计要点：高频电源优先选用低损耗的吸收方案，避免 RCD 损耗占比过高
4.4 环境温度的影响
- 温度升高，电阻阻值会变化（普通电阻正温度系数），放电速度改变，影响钳位电压
- 温度升高，电容容值漂移，电解电容尤为明显，薄膜电容稳定性更好
- 设计要点：吸收电容优先选用 C0G、X7R 材质陶瓷电容或聚丙烯薄膜电容，避免高温下参数漂移
五、吸收电路参数优化设计方法
吸收电路设计的核心是在钳位效果和损耗之间找到最优平衡点。钳位电压设得太低，损耗会剧增；设得太高，器件应力不够。下面以最常用的 RCD 吸收为例，讲解标准设计流程与优化方法。
5.1 RCD 吸收电路参数设计步骤
步骤 1：确定钳位电压目标
钳位电压 Vclamp 一般取输入反射电压 Vor 的 1.3~1.6 倍：
同时要满足：Vin_max + Vclamp < 0.8 * Vds_rated，保留 20% 以上的电压裕量。
步骤 2：计算吸收电容容值
吸收电容的作用是储存漏感能量，保证一个周期内电压波动不大。工程上通常按一个周期内电容电压上升不超过 10% 计算：
其中：
Lk：变压器原边漏感Ip：原边最大峰值电流
步骤 3：计算放电电阻阻值
电阻需要在一个开关周期内把电容上多余的能量放掉，维持电压稳定：
其中 fsw 为开关频率。
步骤 4：校核电阻功率
电阻上的损耗近似等于漏感功率：
实际选型时，电阻额定功率取计算值的 2~3 倍裕量。
5.2 RC 吸收电路参数设计
RC 吸收更偏向经验 + 调试，工程上常用经验公式：
C = 100pF ~ 1nF （小功率可选100~470pF）
R = 10Ω ~ 1kΩ （低压小阻值，高压大阻值）
优化原则：电容越大，阻尼效果越好但损耗越大；电阻太小振荡抑制差，太大损耗高。一般通过示波器观测波形，从 100Ω、1nF 开始逐步调整。
5.3 吸收电路优化的核心技巧
-
优先优化源头，再优化吸收 降低变压器漏感、优化 PCB 布局减小寄生电感，比加大吸收电路有效得多。漏感减小一半，吸收损耗直接减半。
-
合理选择钳位电压裕量 不要为了 "安全" 把钳位电压设得过低。钳位电压每降低 10%，损耗可能上升 30% 以上。在器件耐压允许范围内，适当提高钳位电压可显著提升效率。
-
器件选型优化
- 吸收二极管必须用快恢复或超快恢复二极管，反向恢复时间要远小于开关周期
- 吸收电容选用低 ESR、高频特性好的薄膜电容或高频陶瓷电容
- 吸收电阻选用金属膜电阻或功率电阻，避免用碳膜电阻导致过热烧毁
-
多级吸收组合优化 高压大功率场合，可以采用 "RCD 主钳位 + RC 阻尼" 的组合方案，RCD 负责主电压钳位，小功率 RC 负责抑制高频振荡，兼顾效果和损耗。
六、工程常见问题与调试经验
6.1 尖峰总是压不下去怎么办？
- 先测变压器漏感，确认是不是漏感过大导致的，漏感超标优先重绕变压器
- 检查吸收二极管是不是速度太慢，反向恢复时失去钳位作用
- 检查 PCB 布线，吸收回路要尽量短，减小寄生电感
- 适当增大吸收电容容值，或降低放电电阻阻值
6.2 吸收电阻发烫严重怎么办？
- 最根本的方法：降低变压器漏感，减小需要吸收的能量
- 在允许范围内提高钳位电压设定值
- 更换为功率更大的电阻，或多个电阻并联分摊热量
- 大功率下考虑更换为 LCD 无损吸收或有源钳位方案
6.3 轻载时振荡严重怎么办？
- 轻载下峰值电流小，吸收电路阻尼作用减弱，容易发生高频振荡
- 可以适当减小吸收电阻阻值，增加阻尼
- 并联一个小容量的 RC 吸收，专门抑制高频振荡
- 检查吸收二极管的反向恢复特性，换用更软恢复特性的二极管
七、总结
吸收电路是开关电源设计中 "细节决定成败" 的典型代表。它看似简单，实则牵扯到寄生参数、谐振机理、损耗分析、器件选型等多个维度的知识。
回顾全文核心要点：
- 吸收电路的本质是处理寄生参数带来的尖峰与振荡，核心是电压钳位和阻尼
- 选型原则：小功率低压用 RC，通用反激用 RCD，大功率高效率用 LCD 或有源钳位
- 设计核心：在电压应力和损耗之间做平衡，优先从源头减小寄生参数
- 调试思路：先优化布局和变压器，再调吸收参数，不要盲目堆器件
吸收电路没有绝对的 "最优参数"，只有最适合当前工况的折中方案。一名优秀的电源工程师，不仅会算参数，更懂得根据产品的可靠性、效率、成本要求，找到最佳的设计平衡点。
