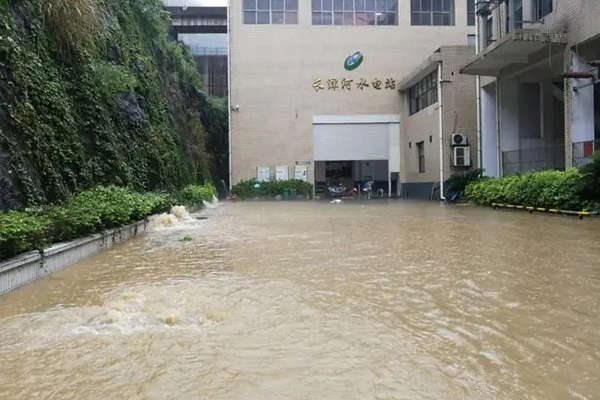

在水电自动化运维领域，水淹厂房属于一级重大安全事故，行业规范明确要求厂房底层、廊道、水车室必须布设成套积水监测预警设备。今天结合西藏某一级水电站落地项目，完整拆解国科GKFC3100系列防水淹厂房监测报警系统的技术架构、硬件配置与联动控制逻辑，适合水电运维、自动化工程从业者参考。
一、系统核心设计逻辑：多重传感杜绝误动、漏报
市面上传统积水监测设备仅依靠单一浮球传感器，容易受淤泥、水汽干扰出现误报警，频繁误停机反而影响发电效率；若传感器故障失灵，又会出现漏报引发淹水事故。
本套系统采用三类型液位传感器并行采集方案，蝶阀层、顶盖两大核心监测区域全部统一配置磁感应液位计、磁性浮球开关、压阻式液位变送器，每台传感器独立输出两路水位开关信号、连续模拟量数值，PLC通过交叉比对多组数据判定真实积水风险，兼顾安全与设备稳定运行。
二、三层硬件架构详细说明
- 感知采集层：水位采集柜

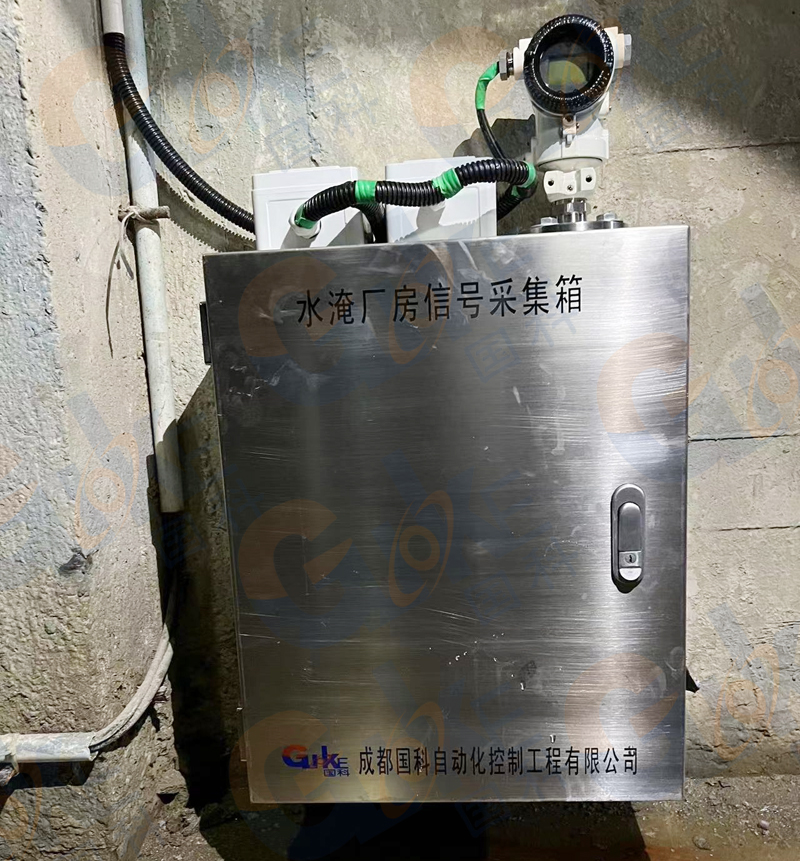

不锈钢防水采集箱作为现场数据中转节点，分别对应蝶阀层、顶盖两大监测区域，收纳所有液位传感器线路，统一汇总水位数据传输至主控柜，箱体耐腐蚀，适配地下潮湿、多积水工况。

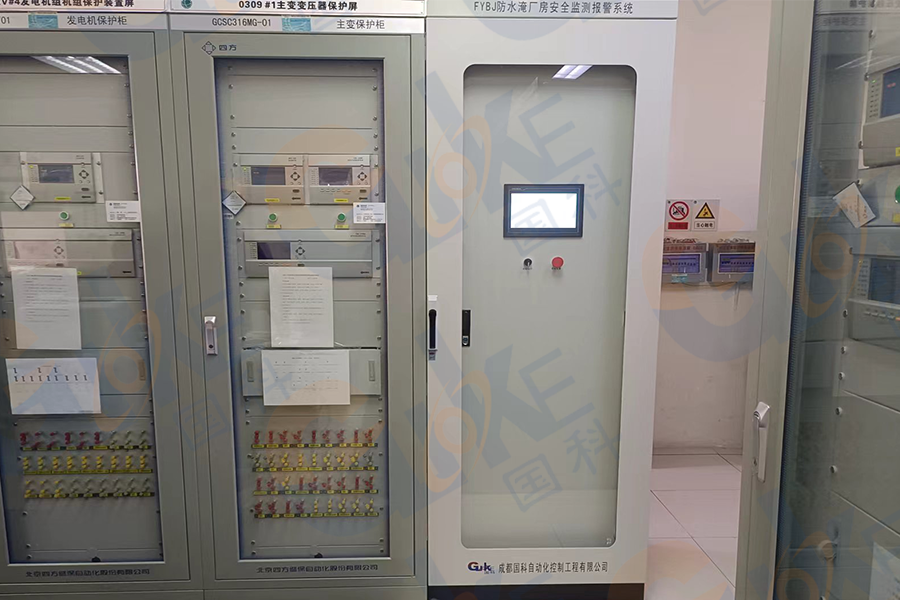

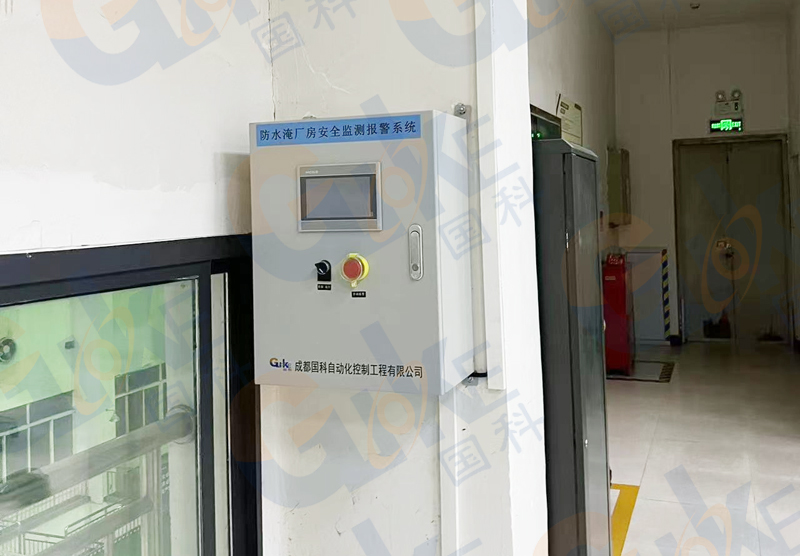

- 核心控制层：系统智能控制柜
这是整套预警系统的"大脑"，硬件配置分为四大单元：
① 运算单元：工业PLC主机+多路信号采集模块，实现海量水位信号实时运算；

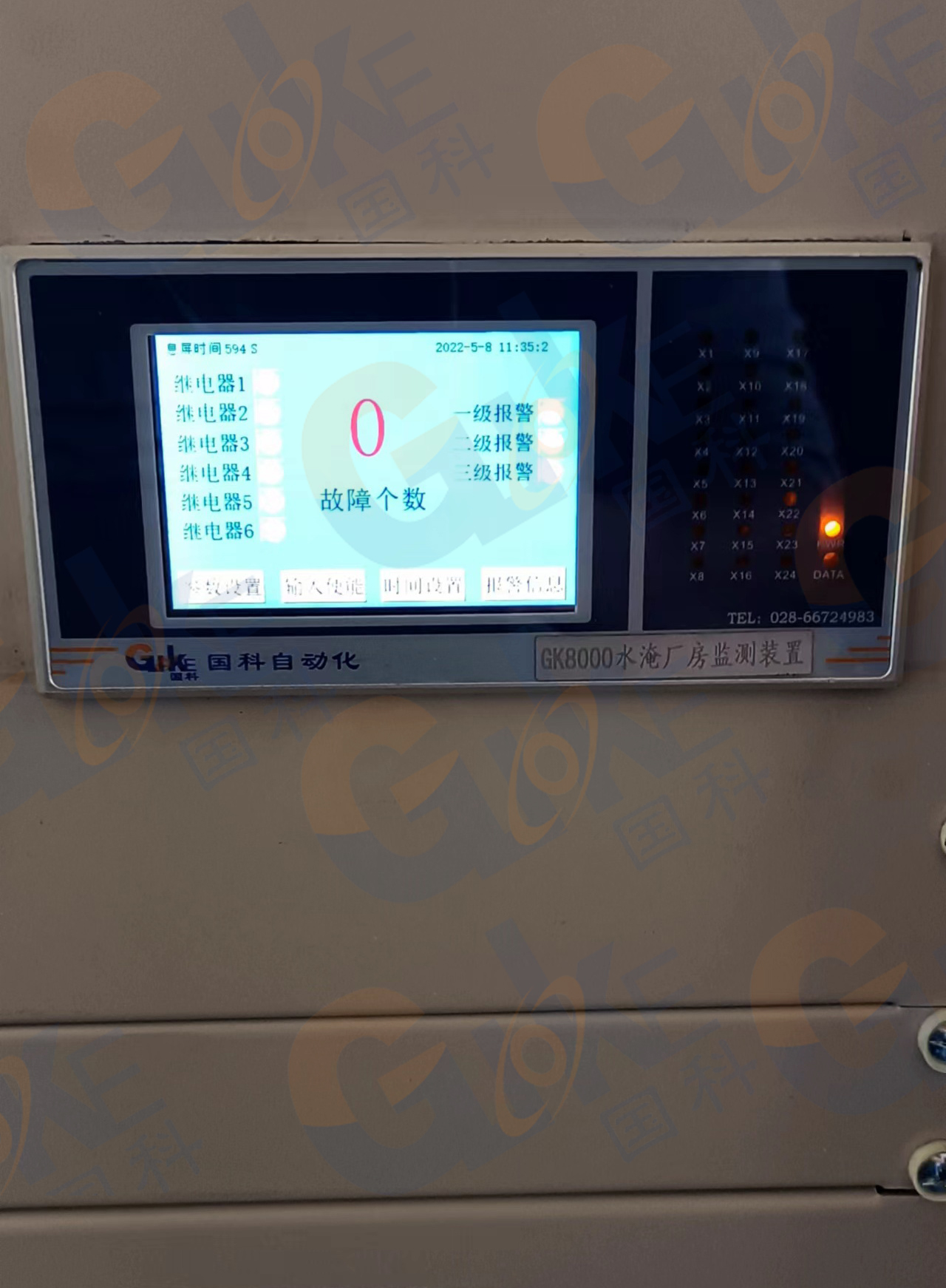

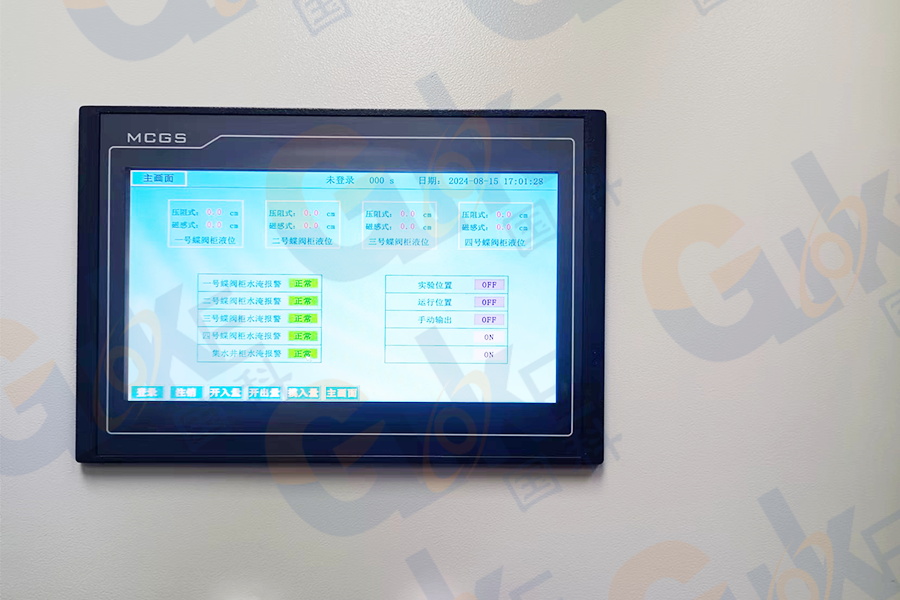

② 人机交互单元：工业触控屏，可视化展示全部监测点位实时液位、设备运行状态、报警记录；
③ 远程传输单元：4G无线互联模块，支持手机APP远程在线监控，异地随时接收告警信息；
④ 语音应急单元：联动IP网络广播主机，险情发生时自动播放应急处置语音。
- 预警执行层：多渠道报警输出单元
-
声光报警：厂房多区域分散安装防爆声光报警器，最低配置3台，分级预警灯光、蜂鸣差异化提醒；
-
设备联动：输出开关量信号自动启动排水泵、关断进水蝶阀；
-
系统通讯：RS485接口对接电站原有计算机监控系统，数据同步上传中控大屏；
-
视频联动：积水报警触发后，监控摄像头自动追踪水淹点位，方便运维人员远程复核现场情况。

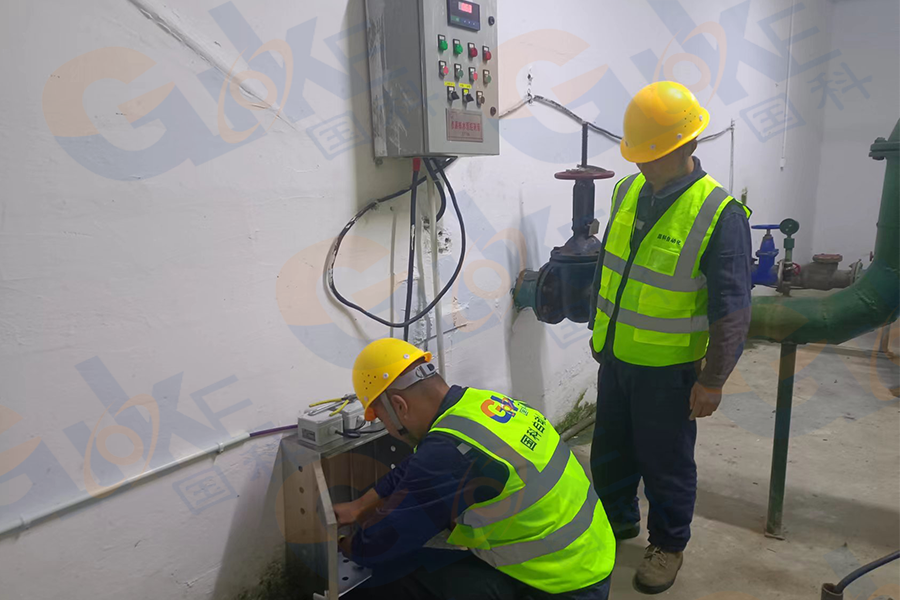

三、西藏水电站现场项目落地纪实

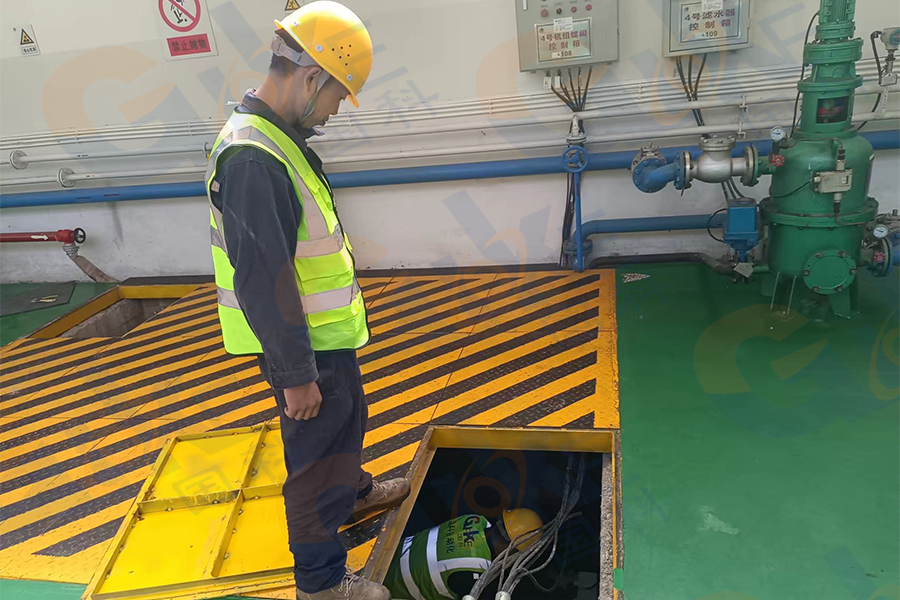

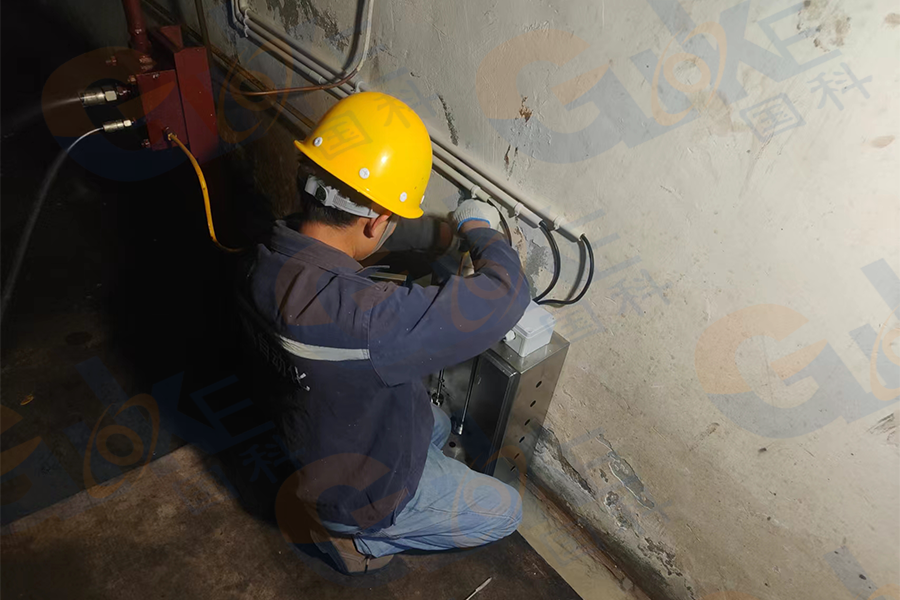

该项目为高原一级水电站整体防汛改造工程，施工覆盖厂房地下廊道、机组层、中控室全区域：
四、系统核心技术优势
-
多重传感设计，符合水电厂安全规范，规避单一设备失效风险；
-
全自动联动处置，无需人工到场即可自动排水，缩短应急响应时间；
-
本地+远程双重监控，现场触摸屏+手机APP双向查看；
-
完整多级预警体系：声光提示、语音广播、后台弹窗、手机消息四重告警；
-
工业级防护标准，控制柜、传感器防水、防油、抗电磁干扰，适配电站复杂工况。
