随着工业物联网的快速落地，户外终端的无线联网需求越来越旺盛。从户外安防监控到智慧矿山远程监测，从移动车载终端到无人值守传感节点，都需要高速、稳定的5G网络连接。很多采购朋友在选型时会问：支持5G扩展的嵌入式工控主板怎么选?户外无线终端的工控主板要关注哪些点?今天小编就结合5G工业终端的方案经验，给大家详解一套成熟的5G扩展嵌入式工控主板方案。
一、户外5G无线终端的四个主要选型需求
1.稳定的5G扩展能力
主板需要配备标准的5G模块接口，提供充足的供电与带宽支持，避免出现模块识别不稳、传输速率不达标的问题;同时最好预留SIM卡卡槽，方便运营商卡的部署。
2.户外环境适应性
户外终端面临温差、粉尘、雨水、供电波动等问题，主板必须具备工业级宽温、抗干扰、稳定供电的能力，不能像消费级主板一样环境适应性弱。
3.多外设对接能力
户外终端往往需要接入摄像头、传感器、定位模块、控制器等多种外设，丰富的串口、GPIO、网口、USB接口是刚需。
4.低功耗与稳定运行
很多户外终端采用太阳能供电，或者需要24小时不间断运行，低功耗设计与高可靠性直接决定了设备的运维成本与使用寿命。
很多用户选型时只关注 "能不能插5G模块"，却忽略了接口协议、供电能力、网络稳定性和整机环境适应性，最后出现5G速率不稳定、户外运行频繁断网的问题，影响设备正常使用。
二、5G扩展嵌入式工控主板方案配置介绍

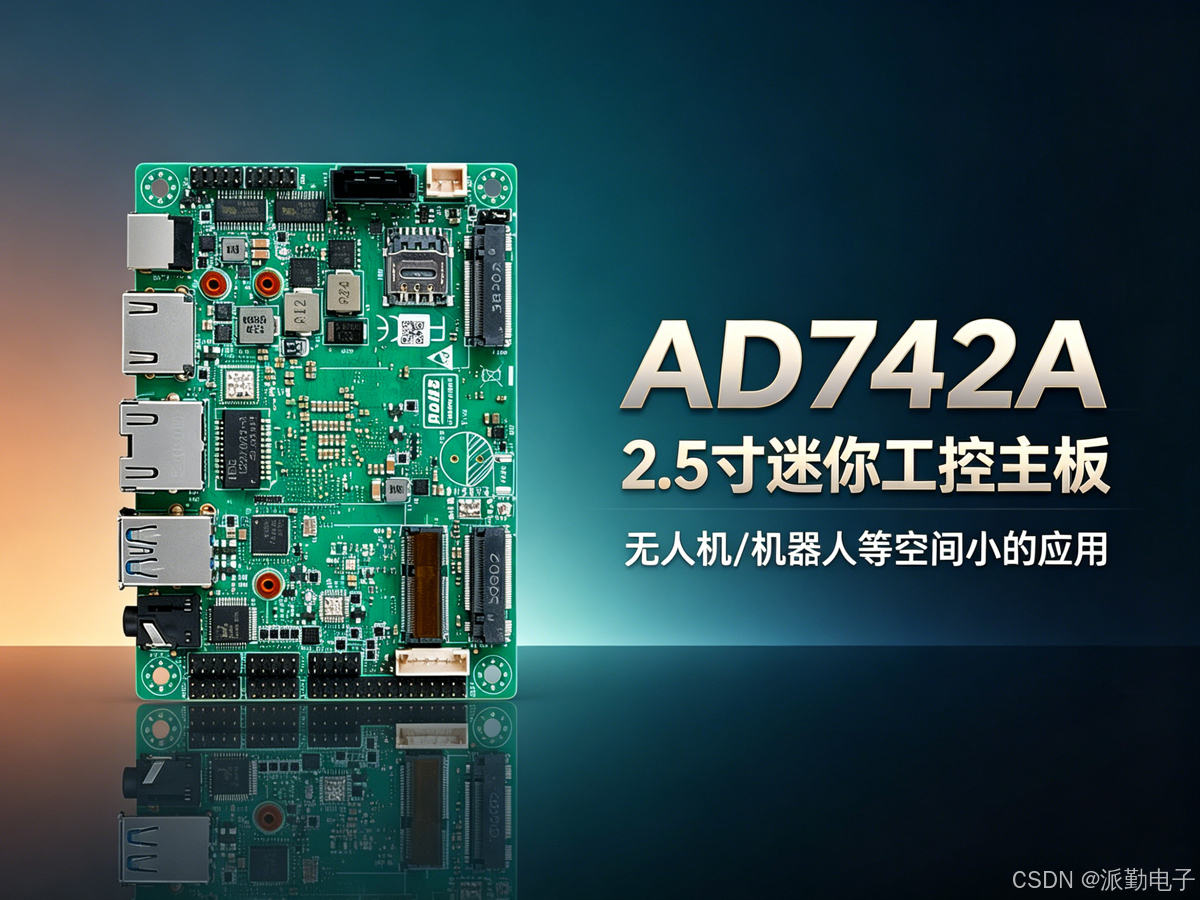

这套方案基于X86架构嵌入式工控主板AD742A打造，原生支持5G模块扩展，针对户外无线终端场景做了接口与稳定性优化，同时提供多档位处理器选型：
1.处理器配置
板载 Intel Alder Lake-N 系列低功耗处理器，可选 N100、N200、N305、i3-N300 等型号，同时支持定制适配 12 代、13 代酷睿低功耗处理器，全系列均为近年新款 X86 平台，能效比优异，既能满足 5G 数据转发、边缘计算的性能需求，又能控制整体功耗，适配户外供电场景。
相比 ARM 平台，X86 架构对 5G 模块、工业外设的兼容性更好，系统生态更完善，软件开发与调试成本更低，适合工业级无线终端使用。
3.5G扩展核心配置
主板配备 1 路 M.2 B-Key 接口，支持 USB2.0+USB3.0 协议，可直接接入标准的 5G/4G 蜂窝模块，支持国内主流运营商的 5G 网络，实现高速无线数据传输、远程设备管理、视频回传等功能;同时预留 SIM 卡卡槽，部署便捷。
另外配备 1 路 M.2 E-Key 接口，支持 PCIe+USB2.0 协议，可扩展 WiFi6 / 蓝牙模块，实现本地无线组网、蓝牙外设对接，与 5G 网络形成互补，满足多样化的无线通信需求。
有线网络方面，配备 1 路 Intel i226-V 千兆网口，可选 POE 供电，可直连摄像头、交换机等设备，有线无线双备份，保障网络连接可靠性。
3.外设接口与扩展能力
配备 2 路 COM 串口，支持 RS232/422/485 模式切换，可对接传感器、PLC、北斗定位模块等工业外设;
8Bit GPIO 接口可对接报警装置、指示灯、继电器等控制设备，实现远程联动控制;
多路 USB3.2、USB2.0 接口可外接摄像头、存储设备、调试设备等，满足户外终端的多样化外设需求。
显示方面配备 HDMI2.0 与 LVDS/EDP 双显接口，可适配带屏的户外终端，实现本地显示与操作。
4.户外环境适配设计
工作温度覆盖 - 20℃~+60℃，存储温度 - 40℃~+85℃，可适应国内绝大多数地区的户外温差环境;
支持无风扇散热方案，无运动部件，防尘防潮，适合户外无人值守场景，减少运维频率;
板贴 LPDDR5 内存设计，最大 16GB，抗震性能优异，减少户外震动导致的内存接触不良问题;
DC 12V 供电，具备过流过压保护，可适配太阳能供电、POE 供电等多种户外供电方式。
三、户外5G终端工控主板硬件的应用场景案例
这套 5G 扩展工控主板方案凭借稳定的无线能力与工业级可靠性，已经在多个户外场景实现落地，典型应用包括：
1.户外智慧安防监控终端
参考人脸识别安防设备的硬件需求，这款主板可通过 5G 网络实现多路高清监控视频、人脸识别数据的实时回传;HDMI 接口可外接本地显示屏，串口与 GPIO 可对接报警装置、云台控制器，配合宽温无风扇设计，可部署在园区、路口、厂区等无有线网络的户外场景，实现无线化智能安防。
2.智慧矿山远程监测终端
在矿山井下、露天矿区场景，有线网络部署难度大、成本高，5G 无线传输成为主流方案。这款主板的 5G 扩展能力可实现井下传感器数据、设备运行状态的实时上传，宽温抗干扰设计适配矿区的复杂环境，低功耗特性也适配矿区的供电条件，是矿山智能化改造的高适配硬件方案。
3.移动车载无线终端
在公交、物流车、工程车辆上，这款主板可通过 5G 实现车辆定位、行驶数据、车载监控视频的实时回传，双显接口可分别对接驾驶台操作屏与乘客信息屏，板贴内存与宽温设计适配车辆行驶中的震动与温差，是车载智能终端的核心控制硬件。
方案总结
在我看来，5G扩展不是简单加个模块，而是要从接口兼容性、供电稳定性、环境适应性等多个维度做整体适配，才能保障户外场景下的长期稳定运行。很多方案只做到了 "能识别5G模块"，却做不到 "长期稳定运行在标称速率"，这也是选型时需要重点甄别之处。
今天介绍的AD742A嵌入式工控主板，原生支持5G/4G与WiFi双无线扩展，X86架构兼容性强，工业级宽温与无风扇设计适配户外环境，同时支持多档位新款CPU选型，可灵活适配不同性能需求的户外无线终端。
