芯片测试插座(Semiconductor Test Socket) 是一种应用于半导体生产过程成品测试阶段的"消耗型"硬件，通常由探针、电子元件、线材与印刷电路板（PCB）组成，承担着晶圆与测试系统之间电连接的关键作用，能够对芯片进行缺陷检测、功能测试及性能筛选，其产品性能直接决定芯片良率及制造成本。
工程塑料 具有优异的绝缘性、耐热性、耐化学性 ，是制造芯片测试插座的理想材料。随着科技的进步，芯片制程持续升级，行业对芯片测试插座的加工质量要求日益严苛。使用传统方案加工工程塑料芯片测试插座 ，往往难以兼顾高精度与高效率：一方面，芯片测试插座具有高复杂性、高精密型、高定制化 等特点，在密集孔 加工过程中，难以保证其高稳定性；另一方面，工程塑料在高速钻削过程中容易产生严重的孔口毛刺，加工难度极大。
马路科技先进材料超深微孔，超声加工整体解决方案
马路科技与汇专集团达成战略合作，作为汇专高端超声绿色数控机床的区域授权代理，全面推出汇专的高端超声绿色数控机床、整体PCD刀具、超声钻系列产品，共同打造从设计到制造的一站式闭环，全方位满足各行业多样化需求。
马路科技作为汇专高端超声绿色数控机床及关键部件研制商 ，凭借深厚的技术积累和卓越的创新能力，在半导体先进材料超深微孔加工领域积累了丰富经验。
近期，汇专采用自主研发的立式高速精密加工中心UHM150-5AXIS+超声加工技术+超声振幅测量仪+断刀预警监控系统TBPS 的组合方案，成功突破工程塑料芯片测试插座阶梯微孔 加工瓶颈，孔间距最小0.35mm ，孔壁最薄为0.03mm ，孔口毛刺缩短72% ，微孔毛刺缺陷率低至0.2%，孔直径、真圆度、位置度、同轴度，倒角深度等关键指标均大幅优于客户目标值。
解决方案

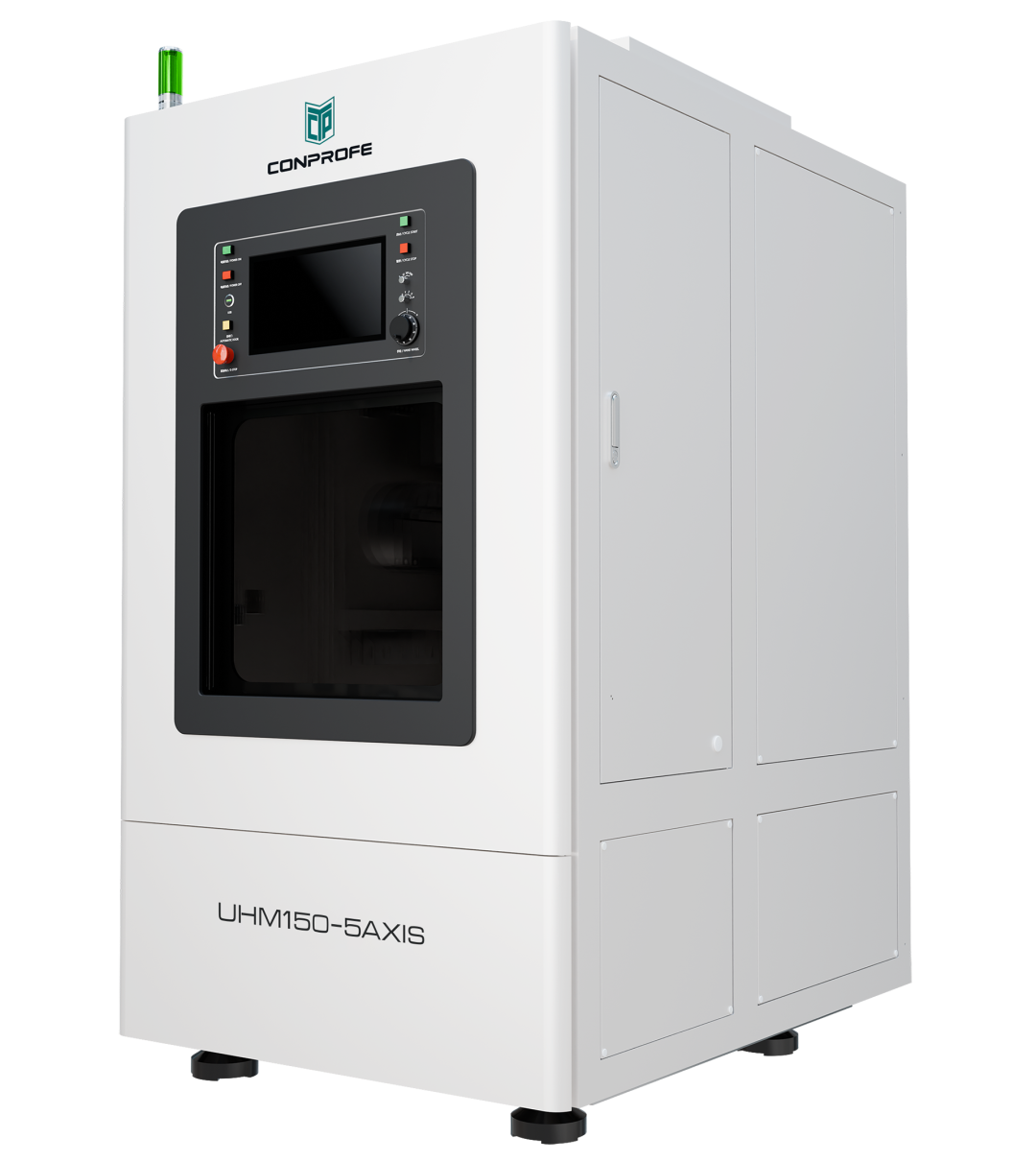

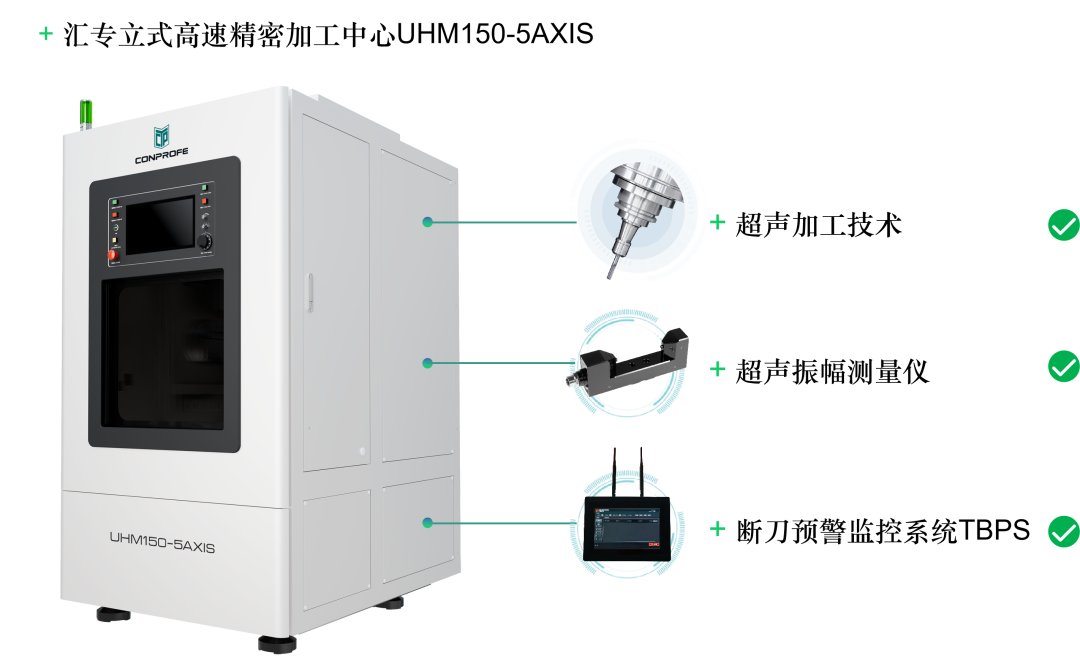

其中，马路科技解决方案的核心产品汇专立式高速精密加工中心UHM150-5AXIS 具备小尺寸、小体积、占地面积少等特点，整机重量仅1,500kg ；配置汇专自主研发智能化超声加工技术 ，可选40,000rpm 超声主轴或160,000rpm 高速气浮电主轴；搭配自研高刚性、高精度转台，B/C轴旋转定位精度**±5arcsec** ，重复定位精度**±2arcsec** ；配置高精度光栅尺，X/Y/Z轴定位精度2μm ，重复定位精度1μm ；转盘式刀库设计（24T ）；适用于半导体行业各类高精密产品的高速铣削及打孔加工。
测试案例分享 芯片测试插座 阶梯微孔加工

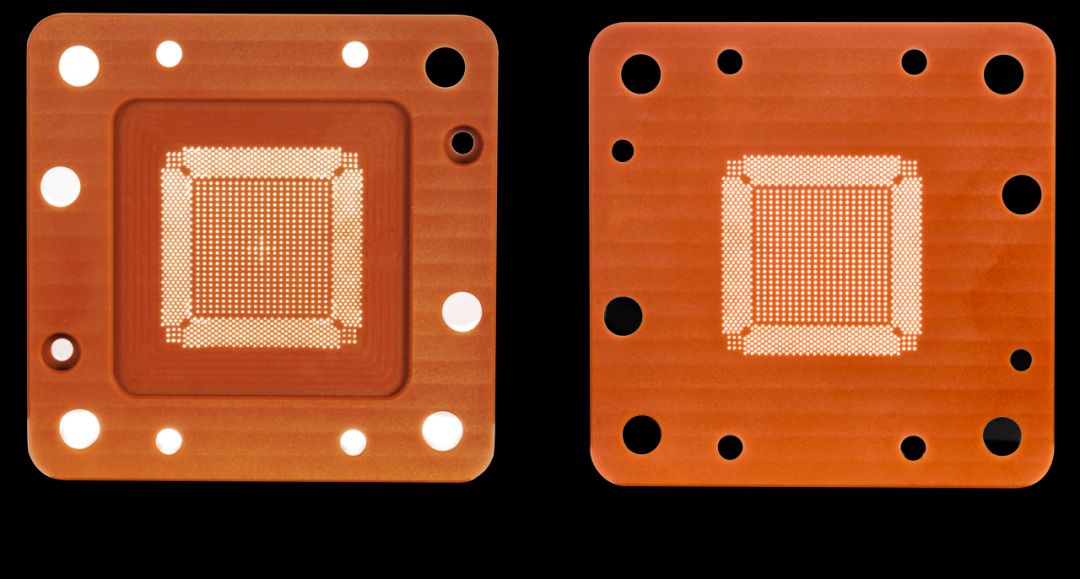

材料：杜邦工程塑料 (VESPEL SCP5000)
加工特征：D0.2/D0.3mm阶梯微孔钻孔
测试结果

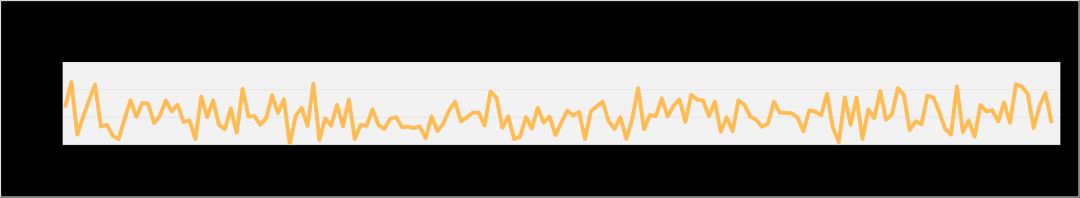

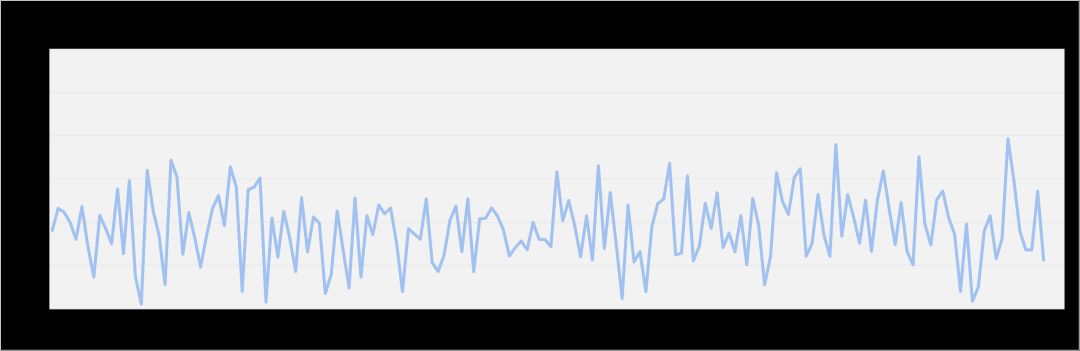

马路科技汇专超声方案加工毛刺抑制效果明显 ；选取168组孔检测数据，孔直径、真圆度、位置度、同轴度， 均符合公差要求；检测15组倒角，倒角深度 均符合公差要求；定位孔角度均符合公差要求。

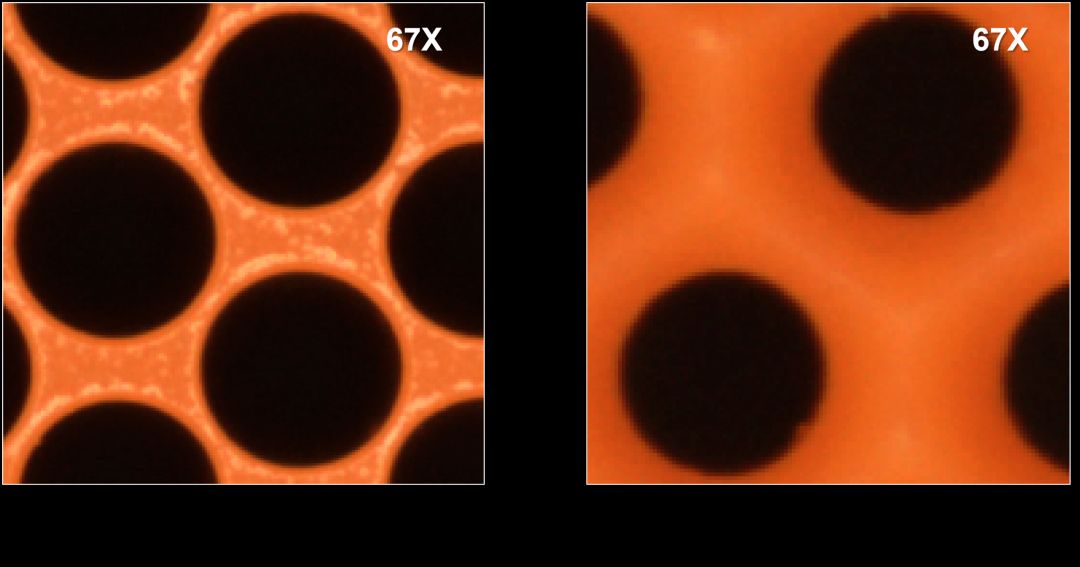

孔壁质量： 孔间距最小0.35mm ，孔壁最薄为0.03mm，孔壁厚度一致性好，无破壁现象。

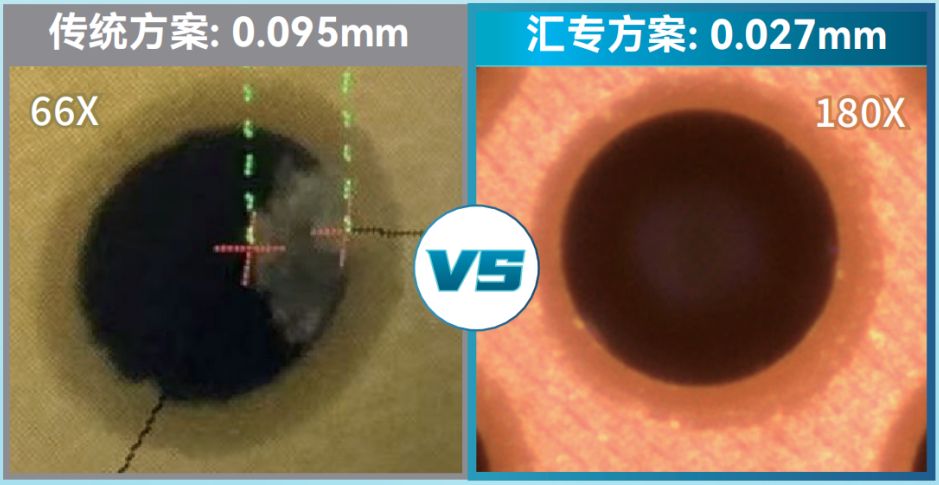

孔口毛刺： 孔口毛刺从0.095mm缩短至0.027mm ，缩短72%。

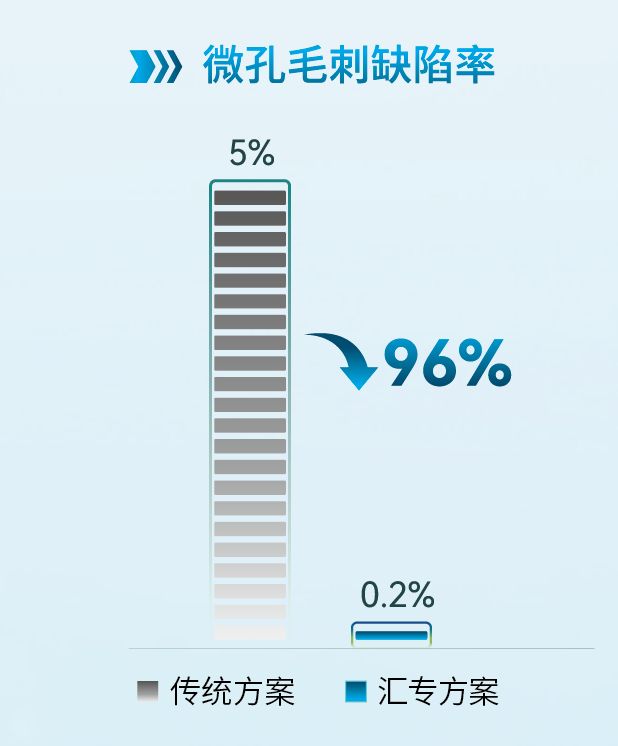

微孔毛刺缺陷率： 传统方案微孔毛刺缺陷率达5%，马路科技汇专方案微孔毛刺缺陷率低至0.2% ；经检测，**99.8%**的微孔满足毛刺质量要求。
孔位置度： D0.2孔，客户目标值≤0.03mm，马路科技汇专超声方案加工，孔位置度范围0.000mm-0.023mm。
D0.3孔，客户目标值≤0.03mm，汇专超声方案加工，孔位置度范围0.004mm-0.015mm。
孔同轴度： 客户目标值≤0.03mm；汇专超声方案加工，孔同轴度0.001mm-0.020mm。

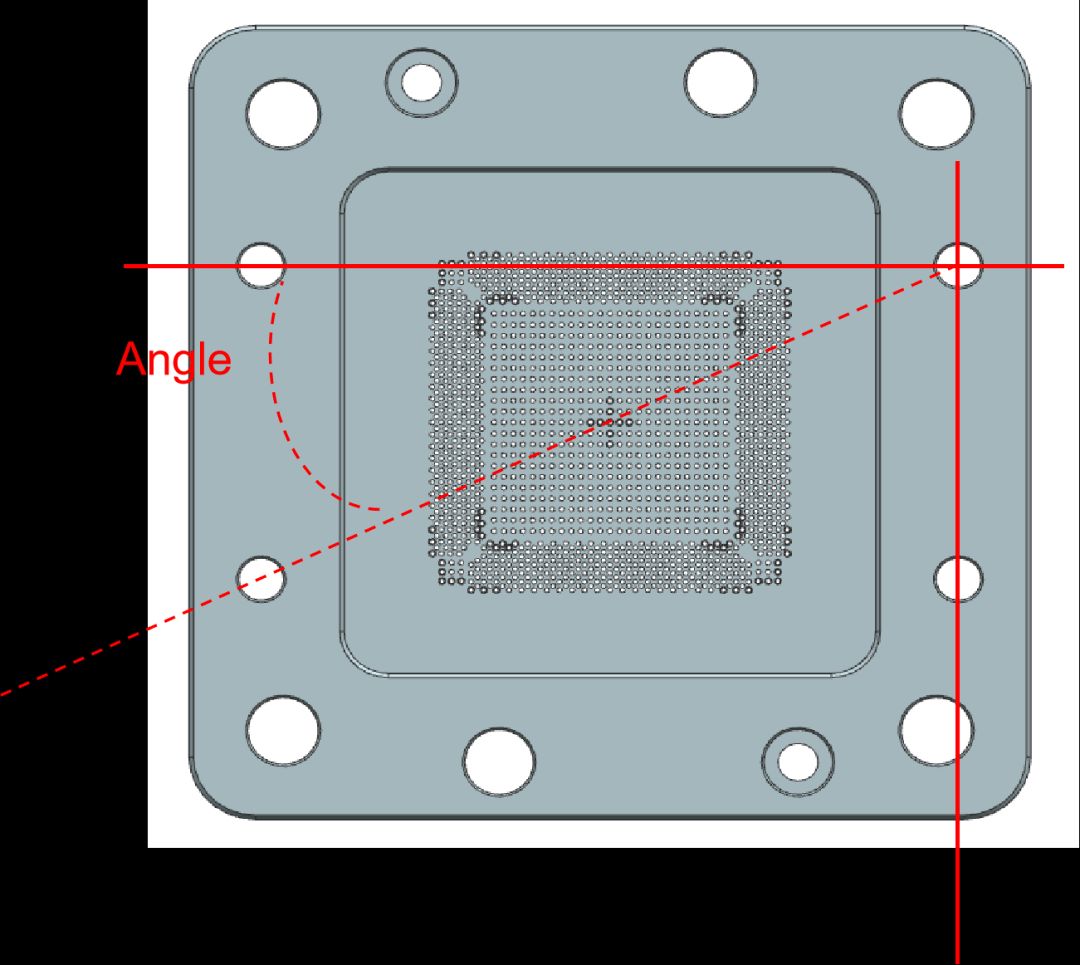

ATAN： ATAN符合标准值：根据三坐标测量结果，左侧图示角度为ATAN（15.000/31.501）=25.463（标准值为25.463）。
当前，国内半导体芯片产能持续扩张，但高端芯片测试插座长期依赖进口，制约半导体产业向高端化、自主可控方向发展。
马路科技深耕高端制造领域，创新产品与技术不仅成功应用于工程塑料(VESPEL SCP5000)芯片测试插座阶梯微孔加工，在CVD碳化硅（SiC）喷淋盘、单晶硅曲面电极、多晶硅栅极环、石英玻璃喷淋盘、石英玻璃基板、石英玻璃多面棱镜、氧化铝陶瓷喷淋盘、铝合金喷淋盘、高温橡胶探针吸嘴、铝基碳化硅工件等半导体精密零部件加工方面同样取得显著成效，可有效提升加工效率，改善工件表面质量，实现连续稳定加工。
未来，马路科技将不断加强创新产品研发投入，持续升级先进材料超深微孔超声加工整体解决方案，为推动半导体制造技术升级、助力制造业高质量发展贡献更多创新力量。
