OCC笔记：TopoDS_Edge上有哪些曲线

1. 只有3D曲线

在三维空间中直接构建的实体（如拉伸一个长方体，或者直接画一条三维直线）。

生成的TopoDS_Edge只存储三维空间中的直线或样条线（Geom_Curve）。

为什么没有 2D？ 因为这条边并不依附于任何曲面，它本身就是三维空间的边界。如果需要它在某个平面上的二维参数，通常是通过投影算法临时计算，而不需要永久存储。

// 创建一条三维空间的直线边
gp_Pnt p1(0, 0, 0);
gp_Pnt p2(10, 0, 0);
TopoDS_Edge edge3D = BRepBuilderAPI_MakeEdge(p1, p2);

此时通过BRep_Tool::Curve可以获取到这条曲线。

Standard_Real first, last;
Handle(Geom_Curve) curve3D = BRep_Tool::Curve(edge3D, first, last);

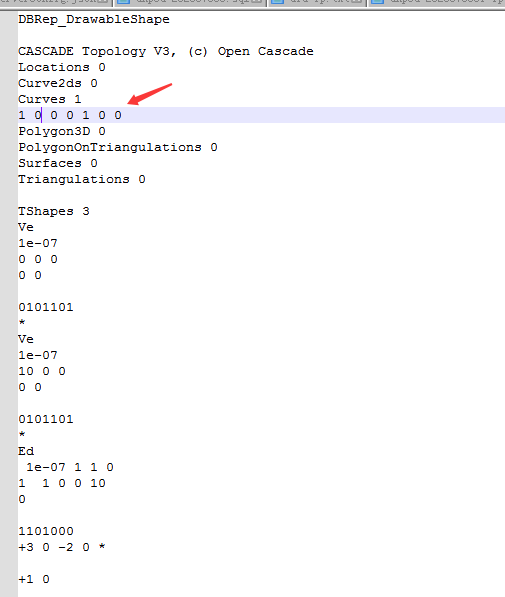

brep输出入下

2.只有2D曲线，没有3D曲线

例子：

当你在一个曲面上画一条线（比如在圆柱面上画一条螺旋线，或者在球面上画一条曲线），随后用这条线去裁剪曲面生成一个面（Face）。

此时生成的TopoDS_Edge在三维空间中是一条空间曲线，但在 BRep 底层存储中，它只存了该边在曲面参数空间（UV 空间）的 2D 曲线（Geom2d_Curve）以及一个Surface。

这样存储够了吗？够了，只要知道"曲面（Surface）" + "UV 空间中的 2D 曲线"，通过曲面的数学方程 S(u,v) 随时可以三维空间中算出任意点的 3D 坐标。如果额外去存一条 3D 曲线，不仅浪费内存，还可能在浮点运算中产生与曲面定义不一致的微小偏差（容差问题）。

//1. 创建一个圆柱面
Standard_Real radius = 5.0;
Standard_Real height = 10.0;
TopoDS_Face cylinderFace = BRepPrimAPI_MakeCylinder(radius, height);

// 2. 在圆柱的 UV 参数空间定义一条线（螺旋线或斜线）
// 圆柱面的参数化：u ∈ [0, 2π], v ∈ [0, height]
// 我们创建一条斜线：从 (0, 0) 到 (2π, height)
Handle(Geom2d_Line) pcurve = new Geom2d_Line(gp_Pnt2d(0, 0), gp_Dir2d(1, 1));
Standard_Real uFirst = 0.0;
Standard_Real uLast = 2 * M_PI;

// 3. 通过曲面和 2D 曲线构建边（此时只有 2D 曲线，没有 3D 曲线）
BRepAdaptor_Surface theSurfaceAdaptor(cylinderFace);
TopoDS_Edge edgeOnSurface = BRepBuilderAPI_MakeEdge(pcurve, theSurfaceAdaptor.Surface().Surface(), uFirst, uLast);

BRepTools::Write(edgeOnSurface, "D:\\EdgeOnSurface.brep");

此时通过BRep_Tool::CurveOnSurface可以取得这条2d边

Standard_Real first, last;
Handle(Geom2d_Curve) curve2D = BRep_Tool::CurveOnSurface(theEdge, cylinderFace, first, last);

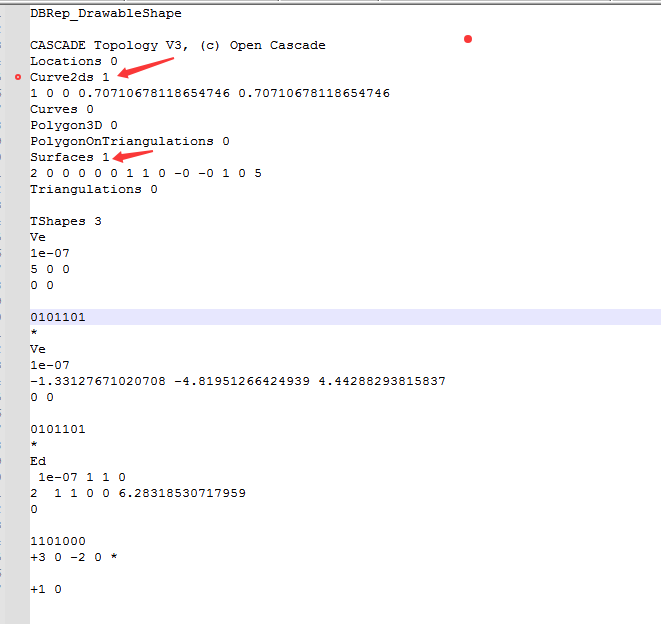

brep输出如下，发现确实只存储了Geom2d_Curve与一个Surface

3. 既有 3D 曲线，又有 2D 曲线（复合边/缝合边）

当你将一个圆柱面（有曲面）与一个平面长方体进行布尔运算（Boolean Operation）缝合时。

缝合线既是三维空间的交线（Geom_Curve），也是圆柱面和平面各自 UV 空间中的 2D 曲线（Geom2d_Curve）。两者同时存储，用于确保在不同算法（求交用 3D，网格剖分用 2D）下都能直接读取，无需临时计算。

// 1. 创建两个实体：一个圆柱和一个方块
TopoDS_Shape cylinder = BRepPrimAPI_MakeCylinder(5.0, 10.0);
TopoDS_Shape box = BRepPrimAPI_MakeBox(10.0, 10.0, 10.0);

// 2. 将方块平移，使其与圆柱相交
gp_Trsf transform;
transform.SetTranslation(gp_Vec(3, 0, 0));
BRepBuilderAPI_Transform boxTransformed(box, transform);

// 3. 布尔运算：用方块切割圆柱（产生交线）
BRepAlgoAPI_Cut cutter(cylinder, boxTransformed);
TopoDS_Shape result = cutter.Shape();

BRepTools::Write(result, "D:\\Edge3dAnd2d.brep");

// 4. 遍历结果中的边，查找交线边
TopExp_Explorer explorer(result, TopAbs_EDGE);
for (; explorer.More(); explorer.Next()) {
	TopoDS_Edge edge = TopoDS::Edge(explorer.Current());

	Standard_Real first, last;
	Handle(Geom_Curve) curve3D = BRep_Tool::Curve(edge, first, last);

	// 交线边通常依附于某个面，我们需要找到它所属的面
	TopExp_Explorer faceExplorer(result, TopAbs_FACE);
	if (faceExplorer.More()) {
		TopoDS_Face face = TopoDS::Face(faceExplorer.Current());
		Handle(Geom2d_Curve) curve2D = BRep_Tool::CurveOnSurface(edge, face, first, last);

		std::cout << "\n=== 布尔运算生成的复合边 ===" << std::endl;
		std::cout << "3D 曲线: " << (curve3D.IsNull() ? "无" : "有") << std::endl;
		std::cout << "2D 曲线 (在面上): " << (curve2D.IsNull() ? "无" : "有") << std::endl;
		// 通常输出：3D 曲线: 有，2D 曲线: 有
		break;
	}

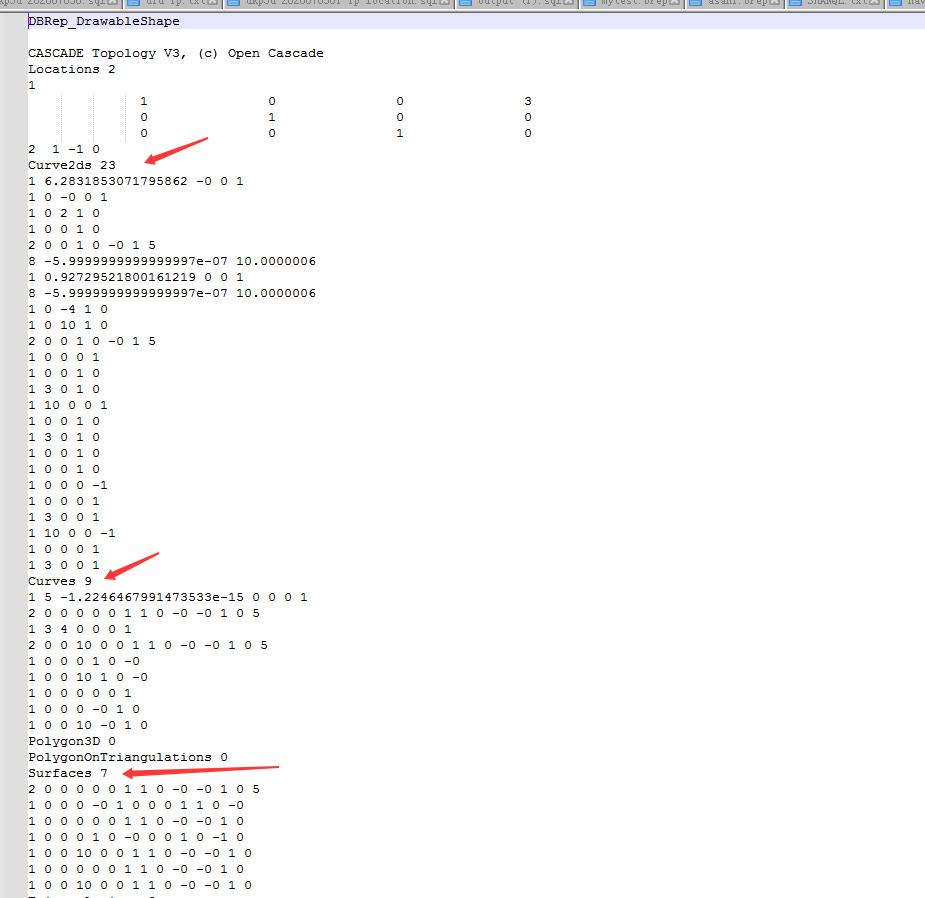

brep输出如下：

4.关于Poly_Polygon2D与Poly_Polygon3D

Handle(Poly_Polygon2D) BRep_Tool::PolygonOnSurface

const Handle(Poly_Polygon3D)& BRep_Tool::Polygon3D

对于平面（Face）：由于曲面的 UV 参数空间就是 3D 空间的映射，PolygonOnSurface 就是 3D 多边形（Polygon3D）在平面上的"投影"。两者形状完全一致，只是坐标从 (x,y,z) 变成了 (u,v,0)。

对于非平面（圆柱、球体等）：它是展开图上的折线。

想象一个圆柱面，有一条螺旋线。Polygon3D 是在三维空间里绕圆柱转着上升的折线。

而 PolygonOnSurface 则是把圆柱面剪开展平后，在矩形纸上画出的斜直线折线段。

那么，这个容器里的数据是谁放进去的呢？主要有以下两种途径：

方式一：通过网格划分算法生成（最常见的情况）

这是最主要的方式。当你对模型进行三角化（Tessellation）时，例如调用 BRepMesh_IncrementalMesh，算法在离散化面的过程中，会同时生成：

• 面的三角化数据 (Poly_Triangulation)
• 边在3D空间的多边形数据 (Polygon3D)
• 边在该面参数空间（UV空间）的多边形数据 (PolygonOnSurface)

方式二：从文件中读取（数据持久化）

当从 .brep、.step 或 .iges 等文件中读取模型时，如果这些文件里已经存储了模型的网格数据（离散化数据），那么在加载时，这些 PolygonOnSurface 数据也会被一并读入并附着在对应的边和面上，从而可以直接被 BRep_Tool 获取到。

因此，只有在成功执行了网格划分后，PolygonOnSurface 才能获取成功。一个从未被网格化的曲面，其边上是没有这些2D多边形数据的

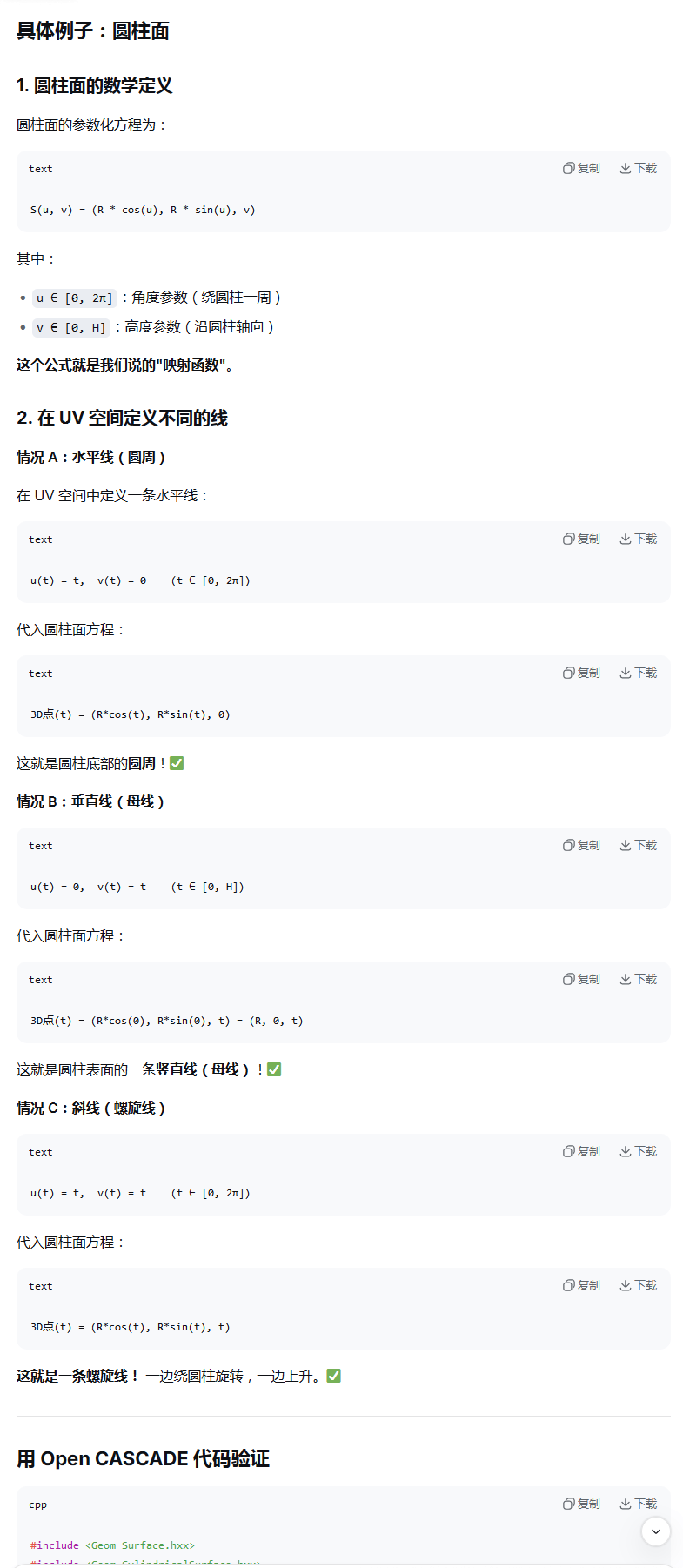

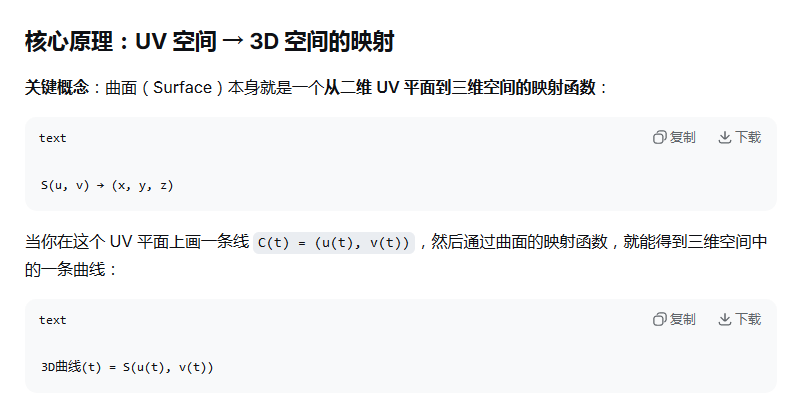

5. 在圆柱的 UV 参数空间定义一条线，是如何定义出一条3D线的？
