B-09. 数据布局（AoS/SoA/Transpose）：一次布局调整带来的事务变化

B-08 证明：TMA 再强，也只是「怎么搬」。

若从第一天就把字段交错成 AoS、或把该合并的写拆成跨步，引擎只能更高效地搬废字节。

本章回到 数据布局：AoS↔SoA、以及 Transpose 这种「布局变换算子」------一次调整如何改变 sector 事务与有效带宽。

---

TL;DR（工程结论）

口径：RTX 5090 / sm_120，CUDA event median ，useful payload GB/s。完整表见 docs/results/B-09_layout.md。

1. 布局决定事务形状 ：同一逻辑读一个 float，AoS 常让 warp 打到多 sector；SoA 让相邻线程读相邻地址。CC≥6.0 按 32B sector 计数（Best Practices）。
2. 该换 SoA ：少字段热读时红利最大------本机 touch_fields=1 时 SoA 相对 AoS ~13.6×（190 vs 2576 useful GB/s）。
3. 别盲目全量永久 SoA ：触达↑红利收窄------本机加速比 13.6 → 10.7 → 6.2 → 1.80 （touch 1/2/4/8），touch=8 仍 SoA 更快但已近 2× 量级；热路径总整记录读写或宿主强绑 AoS 时先估转换成本。
4. Transpose 用 SMEM tile ：本机 naive 仅 copy 的 ~39% ；tiled / pad 达 ~91% / ~92%（pad 略优，挂钩 B-02 bank）。
5. 判停 ：主看 useful GB/s 与加速比；NCU 本机：AoS 32 vs SoA 4 sectors/request（理想 float≈4）；naive transpose 写侧 32 、tiled 读写皆 4。

---

1. 问题：引擎之后，还卡在「第一天怎么排」

B-01 已讲清 sector / 合并物理；B-07/B-08 讲清怎么异步搬。本章只回答两件事------都是「布局决定事务」，只是时间点不同：

问题	本章交付	一句话
字段级访问该 AoS 还是 SoA？	aos / soa + touch_fields 扫	怎么存（长期布局）
必须改行列布局时怎么付费？	copy / transpose_* 对照	必须改存时怎么付费（算子内 / 离线变换）

边界（避免重讲）：

章节	已覆盖	本章不重复
B-01	sector、合并、向量化叙事	不重写「什么是合并」长教程
B-02	SMEM bank / padding	transpose pad 只挂钩一句
B-08	TMA / mbarrier	不扫 AI、不写 descriptor
B-10	Checklist 汇总	本章只产「布局症状→处方」原料

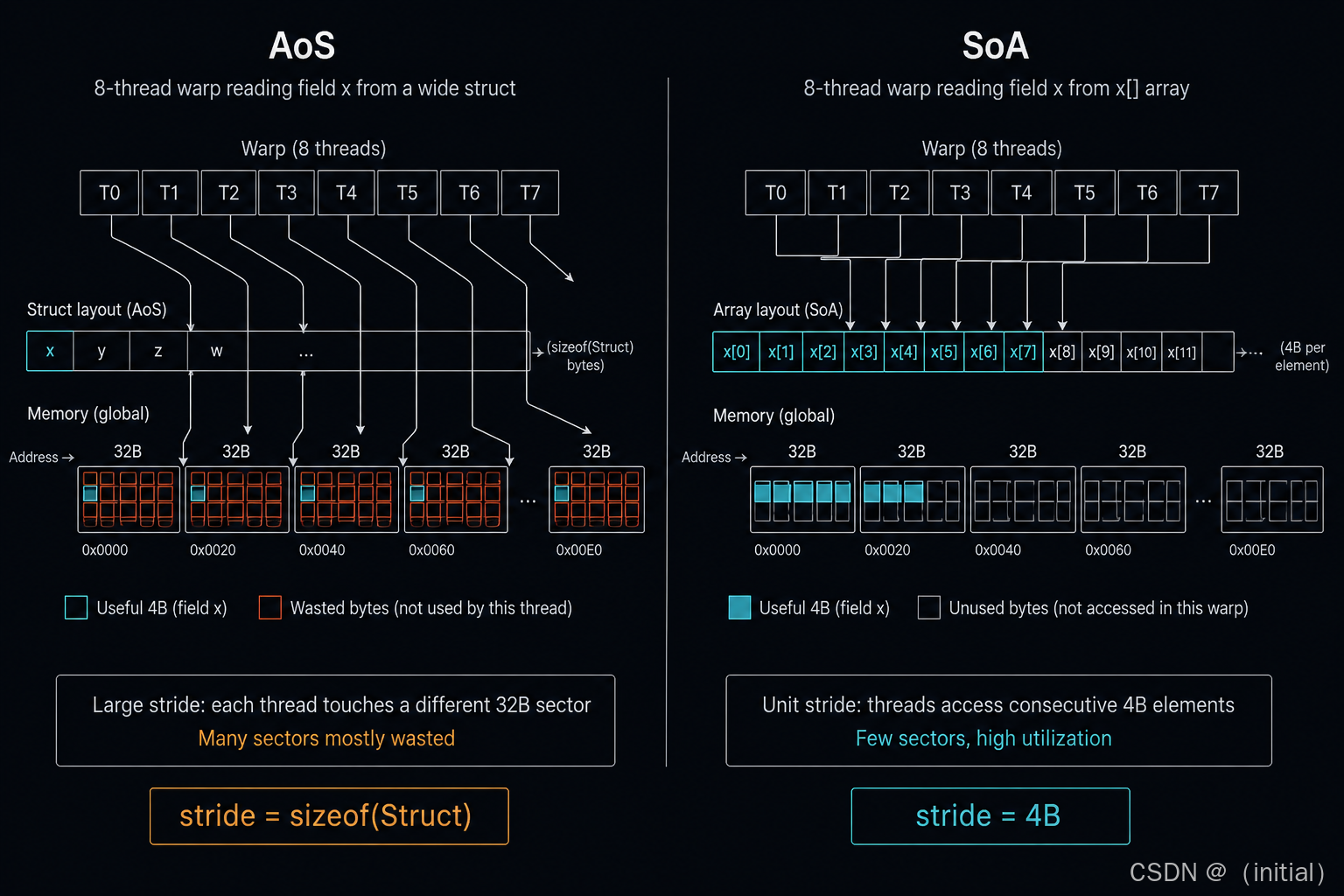

左：AoS，相邻线程的同一字段相隔 sizeof(Struct) → 多 sector。右：SoA，字段数组连续 → 少事务、高 useful/transferred。

---

2. 物理模型：stride 就是事务形状

记宽记录 struct { float f[8]; }（32B）。线程 i 读第 0 个字段：

AoS:  &p[i].f[0]  → 地址 stride = 32B
      warp: 0,32,64,... → 往往 32×32B sector（若每线程各落一扇区）

SoA:  &x[i]       → 地址 stride = 4B
      warp: 连续 128B → 理想约 4×32B sector

工程含义：

• 少数字段热读：AoS 每线程常各落一 32B sector；未用字段占满扇区 → useful/transferred 差。
• 触达字段↑ ：同一 particle 的多字段落在同一 32B sector 里时，后续字段多半吃 L2/扇区复用，AoS 的 DRAM 惩罚被摊销 → 与 SoA 的差距通常收窄。这不是「AoS 变合并了」，墙钟仍可能 SoA 更快。
• 口径：useful payload = 触达字段的读+写字节；禁止用「整 struct 名义带宽」粉饰 AoS。
• 解读时：本机 sweep 的绝对 GB/s 受 L2 容量与热数据影响；看加速比随 touch_fields 的形状，勿和总线利用率混谈。

---

3. 决策表：何时换布局、何时做 Transpose

信号	建议
热循环按字段扫、每次只用 1～少数字段	SoA（或列式）作设备侧主布局
几乎总是整记录读写，且宿主 API 绑 AoS	可暂留 AoS；或 kernel 内局部转 SoA / views（扩展阅读）
算法需要行↔列（矩阵 / 卷积 im2col 类）	算子内 tiled transpose，或一次性离线转置后常驻
NCU sectors/request 相对理想值明显偏高	先修布局 / 索引映射，再谈 TMA / pipeline
已 compute-bound，布局差被算力盖住	仍建议修布局（省功耗与给后续算子留余量），但别指望巨大墙钟加速

SoA ≠ 银弹：全量、频繁的 AoS↔SoA 转换本身吃带宽。转换有成本时，优先保证 最热 kernel 的触达路径 是合并友好的。

---

4. Transpose 处方：把跨步留在 SMEM

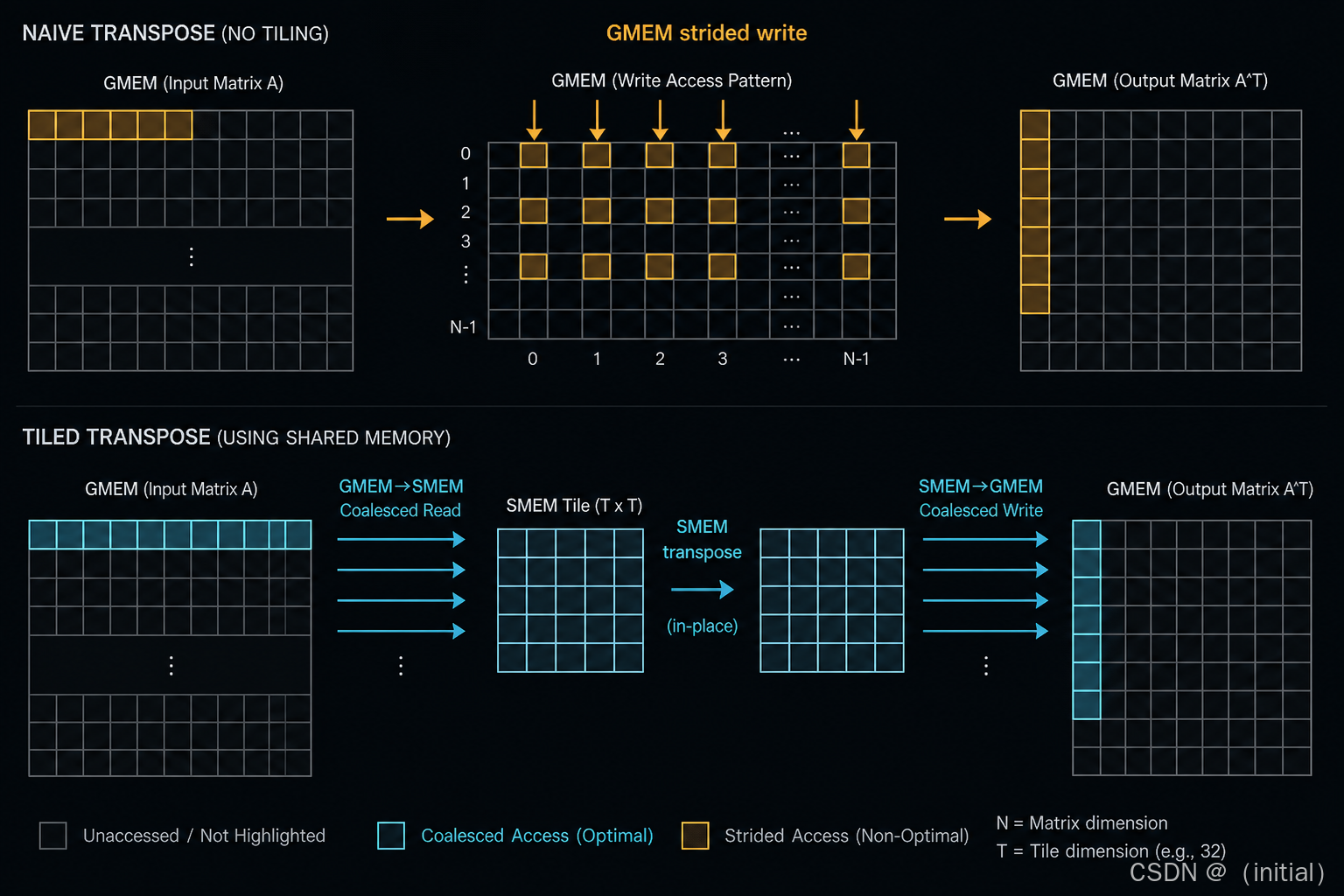

上：GMEM 读合、写跨步 → 带宽地板。下：GMEM→SMEM（合）→ tile 内转置 → SMEM→GMEM（合）。

配置	行为	期望
copy	同行读写	上限参照
transpose_naive	读合、写跨步	远低于 copy
transpose_tiled	SMEM 重排	接近 copy
transpose_pad	tile[32][33]	消 bank；细节见 B-02

Harris 经典结论：合并全局访问是大头；pad 再补 bank。本章用同一叙事做 可复现 binary，不重讲 bank 全家桶。

---

5. 实验怎么设计

项	路径
代码	examples/02_memory_optim/09_layout_transform.cu
结果	docs/results/B-09_sweep.csv / B-09_modes.csv / B-09_layout.md
绘图	python scripts/plot_b09_layout.py

一条主命令（布局主结论）

./bin/02_memory_optim_09_layout_transform --mode sweep

一条命令（transpose + 默认 touch=1 的 layout 全表）

./bin/02_memory_optim_09_layout_transform --mode modes

mode	问题
aos / soa	固定 touch_fields 的 useful GB/s
sweep	touch_fields∈{1,2,4,8}：加速比是否随触达比例收窄
copy / transpose_*	naive 地板 vs tiled/pad vs copy 天花板

证据优先级：CUDA event median → useful GB/s / 加速比；NCU sectors/request 可选旁证（不要把 ncu 附着时自打印 ms 当结论）。

DO_NCU=1 bash examples/02_memory_optim/09_profile_layout.sh ncu-only

5.1 本机实测（RTX 5090 / sm_120）

平台与完整表：`docs/results/B-09_layout.md`。重画：

python scripts/plot_b09_layout.py

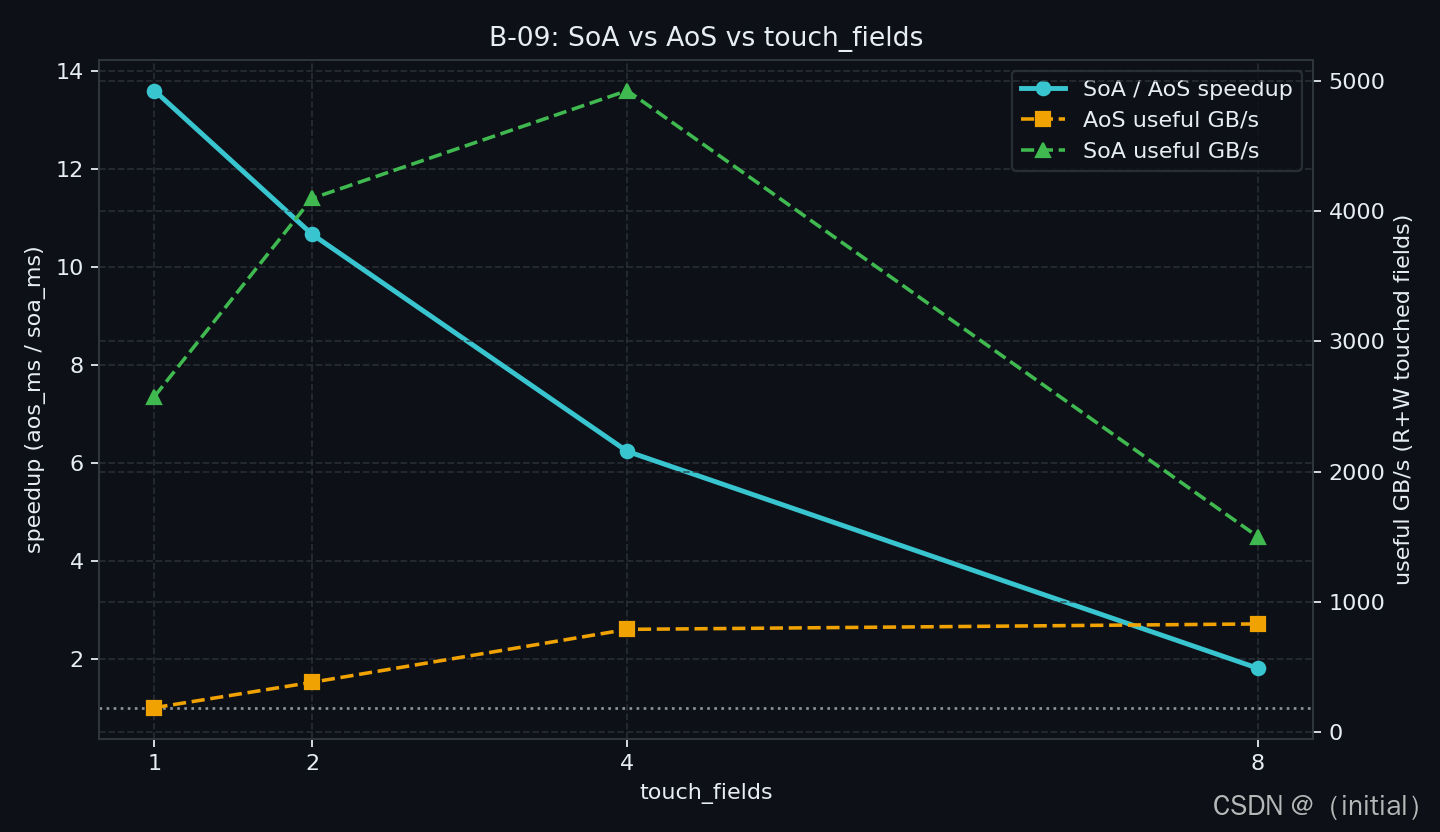

Touch-fields sweep（主结论）

touch_fields	aos_ms	soa_ms	aos GB/s	soa GB/s	SoA/AoS
1	0.177	0.013	190	2576	13.59
2	0.175	0.016	384	4096	10.66
4	0.170	0.027	790	4923	6.23
8	0.323	0.179	832	1501	1.80

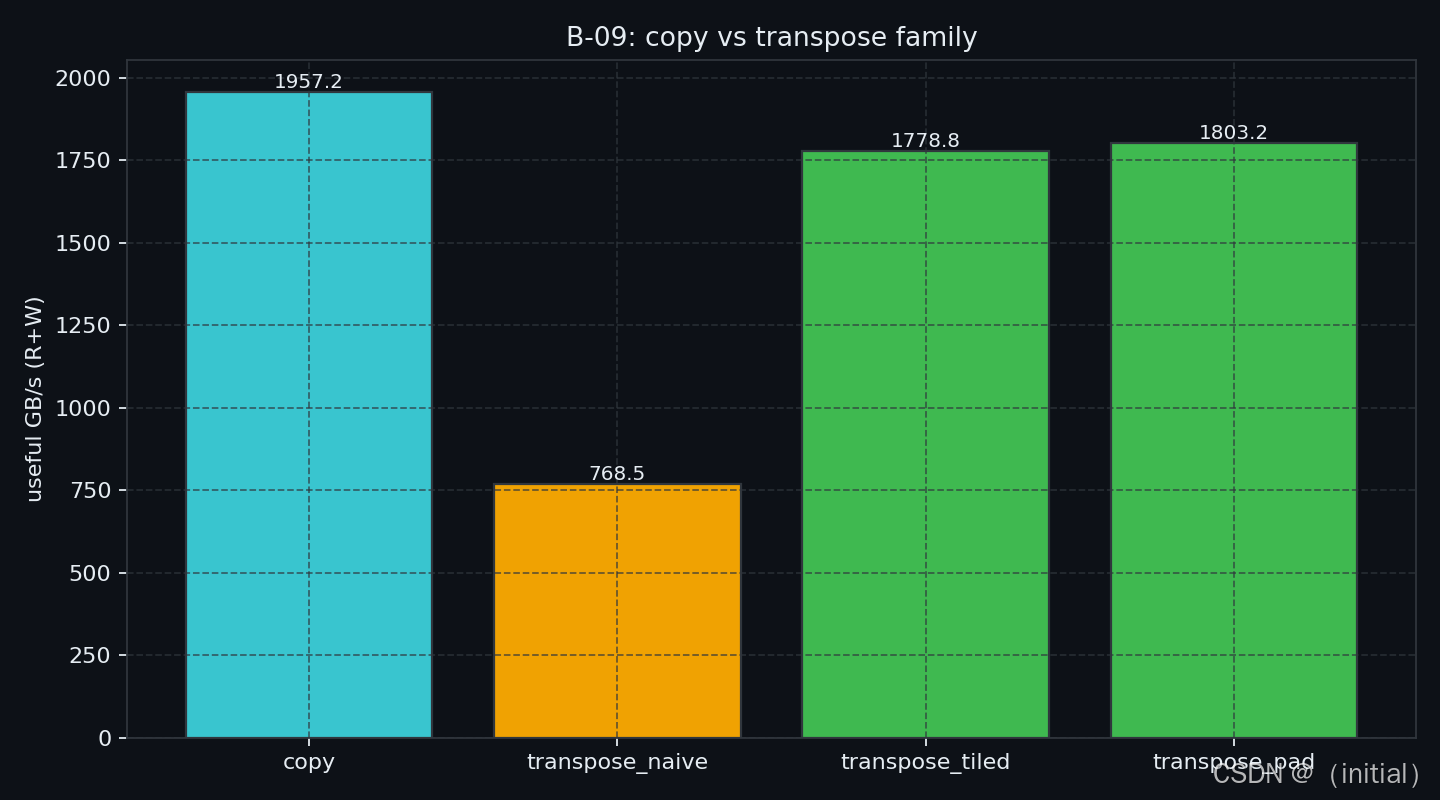

Transpose vs copy（dim=4096；verify OK）

mode	median_ms	useful GB/s	vs copy
copy	0.069	1957	1.00×
transpose_naive	0.175	768	0.39×
transpose_tiled	0.075	1779	0.91×
transpose_pad	0.074	1803	0.92×

怎么读

1. 少字段：SoA ~13.6×------布局红利最大。
2. 触达↑：加速比收窄到 ~1.8×，形状符合大纲假设，未要求回到 1。
3. tiled/pad 逼近 copy；naive 是明确地板；pad 相对 tiled 的增量远小于 naive→tiled。
4. SoA 在 touch=2/4 的极高 useful GB/s 含 L2 贡献------对比看加速比，勿当 HBM 总线打满。

5.2 NCU 旁证（sectors/request）

DO_NCU=1 bash examples/02_memory_optim/09_profile_layout.sh ncu-only

不要 读 ncu 附着时程序自打印的 ms。明细：docs/results/B-09_layout.md。

配置	ld sec/req	st sec/req
AoS touch=1 / 8	32	32
SoA touch=1 / 8	4	4
transpose_naive	4	32
transpose_tiled	4	4

怎么读：SoA 打到理想合并；AoS 无论 touch 多少，sec/req 都钉在 32（加速比收窄 ≠ 合并变好）。naive 是「读合写炸」；tiled 把写拉回 4------与 event 带宽表互证。

---

6. 工程边界

• 硬件：不限 sm_90+；合并是全架构问题。
• 防 DCE ：字段更新必须写回 device 可见存储（示例对触达字段 +1）。
• AoS 实现陷阱 ：禁止 Particle local = p[i]; ...; p[i]=local; 这种整结构体赋值------编译器可能一次搬满 32B，测不到字段跨步。
• 矩阵边长 ：示例要求 --dim 为 32 的倍数（tile=32）。
• 与 TMA：描述符 swizzle / WGMMA 友好布局是 Module D 故事；本章只保证 GMEM 事务形状正确。

---

7. 扩展阅读（不抢后续 Module）

• Colfax, Matrix Transpose in CUTLASS（CuTe 抽象同一物理处方）
• AoS→SoA + data views：arXiv:2405.12507、arXiv:2512.05516
• 注解驱动布局变换（CPE'25）：DOI:10.1002/cpe.70199
• DynaSOAr 机制段：arXiv:1810.11765
• 下一章 B-10：把 B-01～B-09 收成「症状 → 证据 → 处方」一页 Checklist

---

8. 工程 SOP 与常见误区

建议流程

1. 用 --mode sweep 看 SoA/AoS 是否随 touch_fields 收窄
2. 低 touch 且加速比明显 >1 → 设备侧主路径改 SoA（或列式）
3. 需要行列变换 → --mode modes 看 tiled/pad 是否接近 copy
4. 有 NCU：对比 aos vs soa 的 sectors/request；修布局优先于上 TMA
5. 汇总进 B-10 checklist

判停

• touch=1 仍 SoA≈AoS → 查是否整 struct 赋值、L2 是否把工作集盖住（可加大 --n）、N 是否过小
• NCU：AoS 仍 ~32 sec/req、SoA ~4 → 布局诊断成立（本机已验证）；若两者都近 4 却墙钟差很大 → 查别的瓶颈
• tiled 远低于 copy → 查 dim 对齐、bank（试 transpose_pad）、是否误用 naive 索引
• 正确性检查失败 → 先修下标 / tile 映射，再看带宽
• 只有转换成本、没有热路径收益 → 别为 SoA 而 SoA

高频误区

1. 把 Host AoS API 便利性直接当成 Device 最优布局
2. 用「名义 GB/s」（含未触达字段）为 AoS 辩护
3. 整 struct 读写却声称在测「单字段跨步」
4. 上了 TMA/pipeline 却不修跨步写（B-08 误区⑦的落地版）
5. 把 SMEM bank 教程复读一遍却不报 copy 对照

---

9. 小结与下一章

三句话：

1. 少字段热读 → SoA ；用 sweep 看红利何时收窄。
2. Transpose 用 SMEM tile，目标是逼近 copy，不是「换个下标」。
3. 布局先于引擎：B-08 搬得再好，也救不了第一天选错的 stride。

下一章 B-10 做 Module B Checklist：从症状到证据到处方的统一表。

---

10. 参考文献

官方文档

1. CUDA C++ Best Practices Guide --- Coalesced Access to Global Memory
2. CUDA Programming Guide --- Writing CUDA SIMT Kernels（Coalesced Global Memory）
3. Nsight Compute --- Compute Triage Guide（sectors/request）

工程教程

4. Mark Harris, An Efficient Matrix Transpose in CUDA C/C++
5. Colfax, Tutorial: Matrix Transpose in CUTLASS
6. Semih Güreşçi, GPU Memory: AoS vs SoA（文献形状；非本机绝对数）

实证 / 前沿

7. AoS→SoA + views：arXiv:2405.12507；扩展 arXiv:2512.05516
8. DynaSOAr：arXiv:1810.11765
9. Eberhardt et al., GPUDrano（CAV'17）
10. Annotation-guided AoS→SoA（CPE'25）：DOI:10.1002/cpe.70199
