Linux网络基础(一)：从计算机组成、操作系统到Socket

适合零基础，打通计组（网卡、PCIe、DMA、总线、APIC中断控制器） + OS（特权级、进程PCB、等待队列、硬中断/软中断、NAPI、sk_buff、Socket内核对象） + TCP/IP报文解析、上下协议层关系、路由器转发逻辑、协议栈源码流程 + Socket编程

前置知识回顾：CPU特权模型、系统调用、进程/线程、中断、信号、环形缓冲区、条件变量等待队列、虚拟内存页表

#mermaid-svg-F79RvtW8LKVJTq9N{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-F79RvtW8LKVJTq9N .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-F79RvtW8LKVJTq9N .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-F79RvtW8LKVJTq9N .error-icon{fill:#552222;}#mermaid-svg-F79RvtW8LKVJTq9N .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-F79RvtW8LKVJTq9N .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-F79RvtW8LKVJTq9N .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-F79RvtW8LKVJTq9N .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-F79RvtW8LKVJTq9N .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-F79RvtW8LKVJTq9N .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-F79RvtW8LKVJTq9N .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-F79RvtW8LKVJTq9N .marker{fill:#333333;stroke:#333333;}#mermaid-svg-F79RvtW8LKVJTq9N .marker.cross{stroke:#333333;}#mermaid-svg-F79RvtW8LKVJTq9N svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-F79RvtW8LKVJTq9N p{margin:0;}#mermaid-svg-F79RvtW8LKVJTq9N .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-F79RvtW8LKVJTq9N .cluster-label text{fill:#333;}#mermaid-svg-F79RvtW8LKVJTq9N .cluster-label span{color:#333;}#mermaid-svg-F79RvtW8LKVJTq9N .cluster-label span p{background-color:transparent;}#mermaid-svg-F79RvtW8LKVJTq9N .label text,#mermaid-svg-F79RvtW8LKVJTq9N span{fill:#333;color:#333;}#mermaid-svg-F79RvtW8LKVJTq9N .node rect,#mermaid-svg-F79RvtW8LKVJTq9N .node circle,#mermaid-svg-F79RvtW8LKVJTq9N .node ellipse,#mermaid-svg-F79RvtW8LKVJTq9N .node polygon,#mermaid-svg-F79RvtW8LKVJTq9N .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-F79RvtW8LKVJTq9N .rough-node .label text,#mermaid-svg-F79RvtW8LKVJTq9N .node .label text,#mermaid-svg-F79RvtW8LKVJTq9N .image-shape .label,#mermaid-svg-F79RvtW8LKVJTq9N .icon-shape .label{text-anchor:middle;}#mermaid-svg-F79RvtW8LKVJTq9N .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-F79RvtW8LKVJTq9N .rough-node .label,#mermaid-svg-F79RvtW8LKVJTq9N .node .label,#mermaid-svg-F79RvtW8LKVJTq9N .image-shape .label,#mermaid-svg-F79RvtW8LKVJTq9N .icon-shape .label{text-align:center;}#mermaid-svg-F79RvtW8LKVJTq9N .node.clickable{cursor:pointer;}#mermaid-svg-F79RvtW8LKVJTq9N .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-F79RvtW8LKVJTq9N .arrowheadPath{fill:#333333;}#mermaid-svg-F79RvtW8LKVJTq9N .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-F79RvtW8LKVJTq9N .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-F79RvtW8LKVJTq9N .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-F79RvtW8LKVJTq9N .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-F79RvtW8LKVJTq9N .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-F79RvtW8LKVJTq9N .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-F79RvtW8LKVJTq9N .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-F79RvtW8LKVJTq9N .cluster text{fill:#333;}#mermaid-svg-F79RvtW8LKVJTq9N .cluster span{color:#333;}#mermaid-svg-F79RvtW8LKVJTq9N div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-F79RvtW8LKVJTq9N .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-F79RvtW8LKVJTq9N rect.text{fill:none;stroke-width:0;}#mermaid-svg-F79RvtW8LKVJTq9N .icon-shape,#mermaid-svg-F79RvtW8LKVJTq9N .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-F79RvtW8LKVJTq9N .icon-shape p,#mermaid-svg-F79RvtW8LKVJTq9N .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-F79RvtW8LKVJTq9N .icon-shape .label rect,#mermaid-svg-F79RvtW8LKVJTq9N .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-F79RvtW8LKVJTq9N .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-F79RvtW8LKVJTq9N .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-F79RvtW8LKVJTq9N :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 路由器内部处理流程
物理层：接收电信号
链路层：剥离入方向以太网帧头

丢弃二层头、FCS
网络层IP：解析IP头

读取目的IP，查询路由表
修改IP头：递减TTL，重新计算IP头部校验和
选择出口网卡，**完全不动TCP/UDP载荷**
链路层：封装全新出口以太网帧头

填入出口MAC、下一跳MAC，加上FCS
物理层转发比特流
主机A 客户端

完整协议栈：应用‑TCP‑IP‑以太网
路由器
主机B 服务端

完整协议栈：以太网‑IP‑TCP‑应用
路由器只处理IP报文；

内部根本不解析TCP头、端口；看不见Socket；

TCP连接是端到端，两端主机维护，路由器无感知

前言

很多初学者学习网络编程直接背诵socket、bind、listen、accept函数，背诵三次握手四次挥手，但缺少报文解析、协议层交互这一环：内核拿到内存里一串二进制字节，如何切分出以太网头、IP头、TCP头、应用数据；上下协议层如何调用、数据如何传递，路由器中间转发做了哪些改动。

常见认知断层：

DMA把原始二进制帧放到内存，内核如何识别哪里是头，哪里是载荷？
协议头部各个字段如何解析，内核结构体和内存二进制如何对应？
报文校验和CRC、IP checksum、TCP checksum分别在哪一层做？
上下协议层是谁调用谁？封装、解封装、分用demultiplexing是什么？
硬中断为什么不能做繁重报文解析？硬中断、软中断、Signal信号三者本质区别？
Socket只是一个fd吗？阻塞recv()休眠原理，和条件变量等待队列同源思想。
TCP状态机、滑动窗口、重传全部内核完成，不是应用库函数。
路由器转发报文，哪些字段变化、哪些字段原样保留，为什么路由器不维护TCP连接。

网络本质：跨主机的进程间通信

本机IPC：管道、消息队列、信号量、共享内存，仅限单机；
Socket：既支持本机UNIX域套接字IPC，又支持跨主机网络通信。

一、硬件层｜计算机组成视角：PHY、网卡NIC、PCIe、DMA、APIC中断控制器

1.1 网卡完整硬件构成

网卡(NIC)两大部分：

PHY芯片：模拟电路，完成电/光信号 ↔ 数字比特流转换，差分信号、载波侦听。网线直连PHY。
MAC控制器：组装/解析以太网帧，硬件做CRC校验，自带片上FIFO缓存，实现MAC介质访问控制协议。
DMA控制器 ：网卡内置DMA，外设与内存直接搬运，不消耗CPU。
PCIe接口：挂载PCIe总线；驱动通过MMIO内存映射IO读写网卡寄存器。

MMIO：硬件寄存器映射到CPU物理地址空间，驱动读写内存地址即可操作硬件，不需要独立IO指令。
如果没有DMA：每收到1字节触发一次中断，CPU不停搬运数据。千兆网卡几十万包每秒，CPU完全被IO占满，业务进程无法调度，系统卡死。DMA核心价值就是解放CPU。

1.2 Ring Buffer 接收环形缓冲区

网卡驱动初始化：

内核分配物理内存构建环形队列Ring Buffer，把物理地址告知网卡DMA寄存器。

DMA硬件只能识别物理地址，完全看不见页表、虚拟地址。

RingBuffer每一项描述符：缓冲区物理地址、空闲/占用标记。
生产者：网卡DMA，收到以太网帧，DMA写入空闲buffer，标记为已占用。
消费者：内核软中断，读取数据包，处理完毕归还描述符，网卡可复用。

RingBuffer容量固定。数据包速率 > 内核处理速率，环形队列写满，网卡硬件直接丢包。

bash 复制代码

# 查看网卡硬件层面丢包
ethtool -S eth0 | grep rx_fifo_errors
ethtool -S eth0 | grep overrun

1.3 APIC中断控制器、硬件中断IRQ流程

DMA已经把帧写入主内存，CPU并不知道。网卡通过PCIe向APIC发送IRQ中断请求。

CPU行为：

CPU正在运行用户进程；收到中断请求；
保存全部CPU上下文：通用寄存器、RIP程序计数器、CS段寄存器、栈寄存器；
切换特权级进入内核态，跳转到驱动注册好的中断服务程序ISR。

⚠️硬件中断IRQ vs Linux Signal信号

|项目|硬件中断IRQ|进程信号Signal|

|---|---|---|

|来源|硬件设备（网卡、时钟、键盘）|内核/其他进程软件生成|

|上下文|中断上下文，不属于任何进程|依附某一个用户进程|

|打断时机|随时打断CPU，甚至打断内核代码|不能打断内核，必须进程返回用户态才递送 |

|允许睡眠阻塞|禁止阻塞、sleep|可被信号唤醒|

二、操作系统内核层：硬中断、软中断SoftIRQ、NAPI机制

2.1 硬中断上下文严格约束

硬中断优先级高，同类中断会被屏蔽。

硬中断不能做报文解析这种重活，如果在ISR里面解析数据包，中断迟迟不退出，新硬件中断被屏蔽，大量丢包，系统卡顿。

设计原则：硬中断只做紧急极简工作；报文解析、协议处理全部交给软中断延后执行。

网卡ISR硬中断只做两件事：

读写网卡寄存器，清除硬件中断标志，防止重复触发中断；
提交网络接收软中断NET_RX_SOFTIRQ，立刻退出硬中断上下文。

2.2 软中断 SoftIRQ 与 ksoftirqd 内核线程

Linux预定义多类软中断：网络收包、网络发包、时钟、tasklet等。

每个CPU拥有独立软中断队列，每个CPU对应内核线程 ksoftirqd/$cpu_id。

软中断两个执行时机：

硬中断返回时，如果有待处理软中断，优先执行；
软中断任务积压过多，交给后台ksoftirqd调度执行。

软中断上下文依然不能睡眠、不能访问用户空间内存 。

软中断的核心工作：遍历RingBuffer，取出原始帧，分配sk_buff，开始逐层报文解析，递交内核协议栈。

2.3 NAPI 机制，解决中断风暴

高吞吐场景，每秒数万数据包，如果每包触发一次硬件中断，CPU大量消耗在进出中断上下文，叫中断风暴。

NAPI流程：

第一个数据包到达，触发一次硬件中断；
ISR中关闭网卡硬件接收中断；
软中断循环轮询RingBuffer，批量处理全部待处理数据包（在这里批量做报文解析）；
RingBuffer为空，重新打开网卡硬件中断，等待下一次事件。

低流量靠中断通知；高流量轮询批量解析报文，兼顾延迟与吞吐。现代网卡驱动默认开启NAPI。

2.4 sk_buff：承载报文的核心内核结构体

头文件：include/linux/skbuff.h

所有收发数据包全部使用sk_buff管理。sk_buff不复制多份报文，依靠指针偏移完成报文解析，减少内存拷贝。

关键成员：

head / data / tail / end：指向报文缓冲区；
mac：以太网帧头指针；
network：IP头指针；
transport：TCP/UDP传输层头指针；
len：报文总有效长度；
next：链表指针，多个sk_buff组成队列。

报文解析的本质：移动这几组指针，而不是拷贝内存数据。

原始帧全部存放在一块内存缓冲区，sk_buff内部指针不断向后偏移，剥离各层头部，拿到上层载荷Payload。

sk_buff生命周期：软中断分配 → 逐层报文解析递交协议栈 → payload拷贝进socket缓冲区 → slab分配器释放对象。

slab：内核小对象内存池，sk_buff频繁创建销毁，slab提升性能。

三、完整报文解析流程

内存中，网卡DMA拷贝过来的原始二进制帧排布顺序：

[以太网帧头] [IP头] [TCP头] [应用Payload数据] [FCS‑CRC校验]

注意：网卡硬件已经完成以太网FCS‑CRC校验，如果校验失败，网卡直接丢弃帧，不会递交给内核，内核软件看不到坏帧。

3.1 链路层：以太网报文解析 `eth_type_trans()`

软中断拿到sk_buff，调用eth_type_trans()做以太网帧解析。

以太网帧头结构体简化：

c 复制代码

// 内核 include/uapi/linux/if_ether.h
struct ethhdr {
    unsigned char h_dest[6];   // 目标MAC
    unsigned char h_source[6]; // 源MAC
    __be16 h_proto;             // 上层协议类型，网络字节序大端
};

解析步骤：

sk_buff->mac 指向缓冲区起始位置，即以太网头首地址；
读取h_proto字段：
- 0x0800：上层是IPv4报文；
- 0x0806：上层ARP报文；
skb_pull(skb, ETH_HLEN)：把sk_buff->data指针向后移动14字节（以太网头长度） 。
- 指针移动完成：skb->network现在指向IP头部起始地址；mac指针保留以太网头位置。
返回上层协议编号，内核据此投递到IP层或ARP模块。

skb_pull()只是修改指针，没有内存拷贝！ 这是Linux报文解析的核心优化。

3.2 网络层：IP报文解析 `ip_rcv()`

ip_rcv()是IP层入口函数，接收来自链路层的sk_buff，此时skb->network指向IP头。

IPv4头部简化结构体：

c 复制代码

// include/uapi/linux/ip.h
struct iphdr {
    __u4 ihl:4;      // IP头长度，以4字节为单位
    __u4 version:4;  // IP版本，4代表IPv4
    __u8 tos;        // 服务类型
    __be16 tot_len;  // IP报文总长度（IP头+IP payload）
    __be16 id;       // 分片ID
    __be16 frag_off; // 分片偏移
    __u8 ttl;        // TTL生存时间
    __u8 protocol;   // 上层协议：6=TCP，17=UDP，1=ICMP
    __be16 check;    // IP头部校验和
    __be32 saddr;    // 源IP
    __be32 daddr;    // 目的IP
};

IP层解析完整步骤 ip_rcv()：

读取version，校验是否IPv4；读取ihl计算IP头真实长度；
校验IP头部checksum，软件计算头部校验和，和报文check字段对比；校验失败直接丢弃sk_buff；
读取tot_len，校验报文实际长度合法性；
判断IP分片：如果frag_off表明这是分片包，放入内核分片重组缓冲区ipq；等待全部分片到达，重组为完整IP报文，再向上递交；分片超时未全部到达直接丢弃；
路由查找，出现两个关键分支：
- 目的IP为本机网卡IP（普通主机） ：本机接收，继续解析；skb_pull(skb, iphdrlen)：data指针向后移动IP头长度；此时skb->transport指向TCP/UDP头部；根据protocol字段分发：6交给TCP模块tcp_v4_rcv()，17交给UDP模块udp_rcv()。
- 目的IP不是本机IP（路由器转发分支） ：进入ip_forward()，不再向上递交传输层。
转发分支逻辑：TTL‑1；TTL为0丢弃报文回复ICMP；重新计算IP头部校验和；查询路由表选择出口网卡；如有必要执行IP分片；ARP获取下一跳MAC；调用skb_push()重新封装全新以太网帧头，交给驱动发送。

IP checksum只校验IP头部，不校验后面TCP/UDP载荷。传输层自己维护独立校验和。

3.3 传输层TCP报文解析 `tcp_v4_rcv()`

此时sk_buff->transport指向TCP头部。

TCP头部简化：

c 复制代码

// include/uapi/linux/tcp.h
struct tcphdr {
    __be16 source;   //源端口
    __be16 dest;     //目的端口
    __be32 seq;      //序列号
    __be32 ack_seq;  //确认号
    __u16 doff:4;    //TCP头长度，4字节单位
    __u16 res1:6;
    __u16 fin:1,syn:1,rst:1,psh:1,ack:1,urg:1; //标志位
    __be16 window;   //滑动窗口大小
    __be16 check;    //TCP校验和（伪头+TCP头+TCP数据）
    __be16 urg_ptr;
};

TCP解析流程tcp_v4_rcv()：

根据目的端口，在内核查找对应的socket对象；找不到socket直接丢弃报文；
解析TCP头，读取doff得到TCP头部长度；
校验TCP checksum；TCP校验和包含IP伪头部，防止错路由；校验失败丢弃；
解析标志位 SYN / ACK / FIN / RST，驱动内核TCP状态机（LISTEN、SYN_RECV、ESTABLISHED、TIME_WAIT等）；
处理序列号、确认号、滑动窗口、SACK；处理重传队列；
skb_pull(skb, tcphdr_len)，指针跳过TCP头部；剩下的内存就是应用层Payload业务数据；
将Payload数据写入socket内核接收缓冲区；
唤醒socket等待队列上面休眠阻塞的进程。

关键点：TCP头部、IP头部、以太网头部全部被sk_buff指针剥离，payload留在socket缓冲区，协议头本身不会拷贝到用户空间。用户recv拿到的只有应用Payload。
UDP报文解析逻辑类似：解析UDP头，校验UDP checksum，payload放入UDP socket接收队列。

四、上下协议层完整关系

4.1 分层核心契约：下层为上层提供服务，上层不关心下层实现

原则：每一层只和自己直接相邻的上下层打交道；本层完全不理解更高层报文语义。

上层：服务使用者，把数据交给下层，请求下层完成传输服务；上层不需要知道下层硬件、路由、MAC怎么实现。
下层：服务提供者 ，收到上层过来的数据，把上层全部数据当做自己的Payload(有效载荷)，加上自己协议头，继续往下传递。下层看不懂上层头部的含义。

通俗类比寄快递：

你（上层应用）把信件交给快递网点（传输层）；信件就是Payload。

快递网点打包贴单（加TCP头）交给转运中心（IP层）；

转运中心贴路由标签（加IP头）交给末端派送（链路层）；

派送打包信封写MAC地址（以太网头）交给运输车辆（物理层比特流）。

快递转运中心不会拆开你的信件阅读内容，只处理自己的快递面单。对应网络：IP层不会解析TCP头，TCP层不会解析HTTP内容。

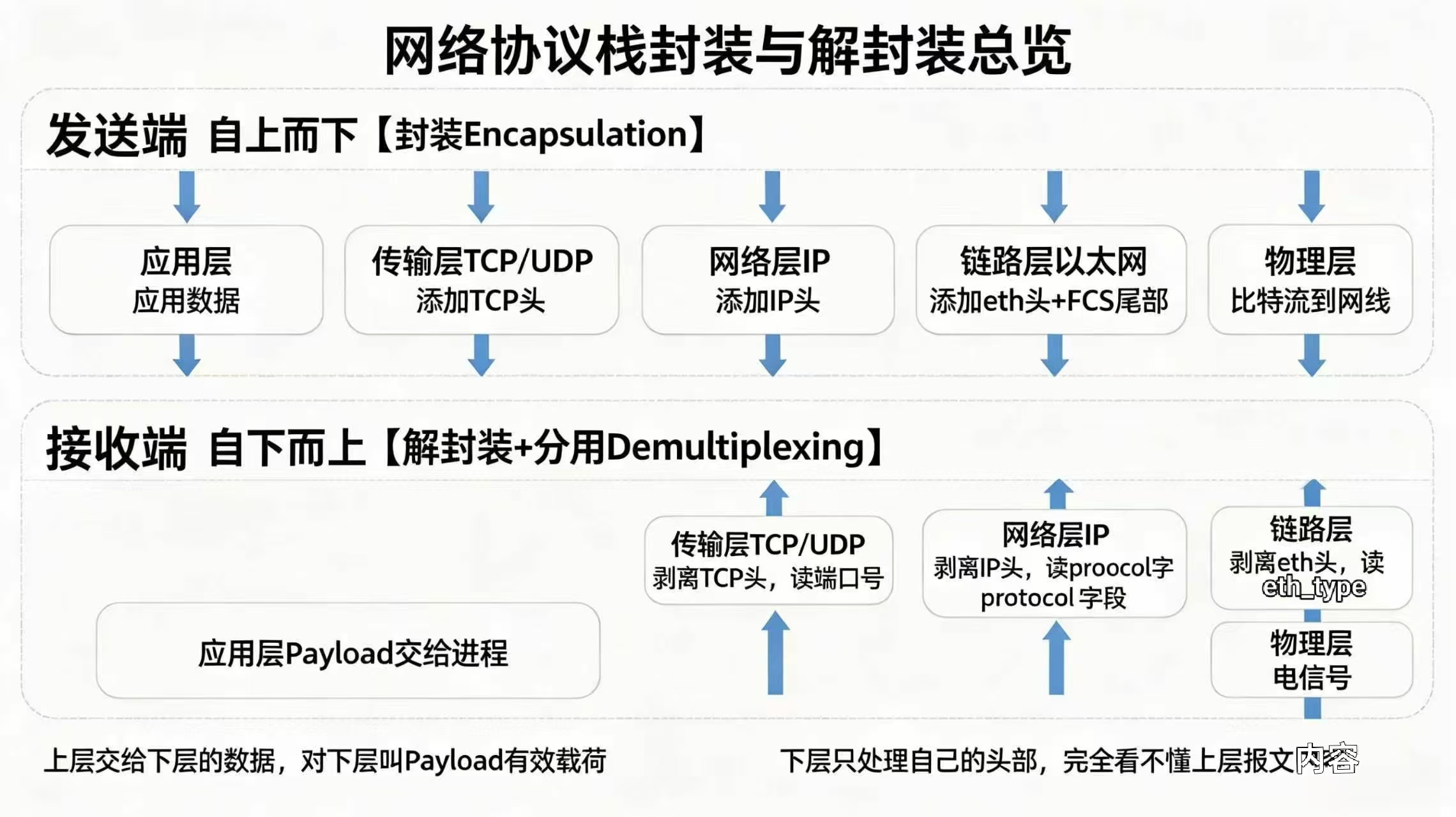

两个关键术语

封装 Encapsulation（发送方向，自上而下）
上层交付的数据，下层在数据前面追加本层协议头部（链路层额外追加FCS尾部），把上层完整数据当作payload。

报文格式：本层头部 + 上层完整报文(payload)

解封装 + 分用 Demultiplexing（接收方向，自下而上）
接收机器从网卡收到完整帧：
当前层读取自己这一层头部，完成本层工作（校验、寻址）；
剥掉自己的头部，剩下全部内容当做上层payload；
读取头部内的「上层协议标识字段」，把payload交付给对应的上层协议模块 ，这个分发动作叫分用(demultiplexing)。

重点：分用，就是上层多路数据到达下层，下层根据标记投递给正确上层模块。

4.2 各层PDU名称（协议数据单元，面试高频）

同一块二进制数据，站在哪一层看，名字不一样：

层级	PDU名字	头部关键字段（用于分用，SAP服务访问点）
应用层	Data应用数据	无内核协议头
传输层(TCP/UDP)	Segment段(TCP) / Datagram(UDP)	源端口、目的端口（SAP：端口号，区分本机进程）
网络层(IP)	IP数据报Datagram	`protocol`字段：6=TCP，17=UDP，1=ICMP（SAP：IP+protocol）
链路层(以太网)	Frame帧	`h_proto`类型字段：`0x0800`=IPv4，`0x0806`=ARP（SAP：ether‑type）
物理层	Bit比特流	无头部，0/1电信号

SAP服务访问点：就是上下层之间约定好的标记字段，下层靠这个标记把包交给正确上层模块。

分用完整链路（接收端内核）

链路层读到以太网头h_proto = 0x0800 → 把payload上交IP模块；如果0x0806上交ARP模块。
IP层解析IP头protocol=6 → payload上交TCP模块；17上交UDP模块；1上交ICMP。
TCP模块解析TCP头目的端口，找到本机对应socket，payload写入socket接收缓冲区，唤醒进程。

如果没有这些SAP标记字段，内核收到报文根本不知道该交给哪个上层协议处理。

4.3 Linux内核中，上下层如何传递数据（sk_buff视角）

整个内核协议栈，全程只传递同一个sk_buff对象，不拷贝报文数据，只移动内部指针，这是Linux网络高性能根源。

✅接收路径（自底向上 · 解封装）

原始帧存入sk_buff缓冲区，data一开始指向以太网帧头。

链路层eth_type_trans()
skb_pull(skb,14)；data指针向后移动14字节，跳过以太网头；此时data指向IP头，剩下全部内容就是IP层Payload，上交ip_rcv()。
网络层ip_rcv()
读取IP头，做完校验、分片重组；
- 本机接收：skb_pull(skb, iphdr_len)，data继续向后跳过IP头部；此时data指向TCP头，payload上交tcp_v4_rcv()。
- 路由器转发：进入ip_forward，不走skb_pull向上递交传输层，后续skb_push重新构造二层头。
传输层tcp_v4_rcv()
解析TCP头；skb_pull(skb,tcphdr_len)，data跳过TCP头；此时data直接指向应用层Payload业务数据，payload写入socket接收缓冲区。

⚠️协议头部并没有从内存删除，只是data指针跨过头部，不再作为本层有效数据；mac/network/transport指针还保存各层头部的位置，供需要时读取。没有任何内存拷贝，只是指针移动。

✅发送路径（自上而下 · 封装）

send系统调用，用户数据拷贝进sk_buff，应用数据放在缓冲区靠后的位置；缓冲区头部预留足够headroom空间，用来向前填充各层头部。

传输层：skb_push(skb,tcp_header_len)，data指针向前移动，腾出空间写入TCP头部；
网络层：继续skb_push()向前移动data，写入IP头部；
链路层：继续skb_push()向前移动data，写入以太网头部；
sk_buff交给驱动、DMA发送出去。

skb_pull()：data向后移（接收，剥头）；skb_push()：data向前移（发送，加头），全程不拷贝报文内容。

4.4 上下层之间，什么信息会传递、什么绝不传递

下层传给上层的内容

sk_buff整体对象（包含完整缓冲区、各个层指针）
本层解析出来的控制元信息 ：例如IP层把源IP、目的IP传给传输层；链路层把接收网卡设备net_device*传递上去。
payload二进制数据。

❗下层不会把自己的头部内存拷贝一份交给上层 ，上层通过sk_buff保存的transport/network/mac指针，可以回头读取下层头部，但payload传递只移动data指针。

上层绝对不能传给下层的东西

上层业务语义（比如HTTP GET请求内容）；下层完全不感知应用业务。
上层的socket、进程PCB；链路层/IP层完全不知道什么socket，socket对象只有传输层才会关联。

举例：IP协议完全不知道什么TCP状态机；TCP完全不知道什么MAC地址。分层隔离，解耦。

4.5 路由器设备：只处理物理‑链路‑网络层，不碰传输层、应用层

路由器收到IP报文：

链路层解封装，剥掉入方向以太网帧头；payload上交IP层；
IP层读取IP头部，TTL递减，重新计算IP头部checksum，查询路由表，决定转发出口；完全不解析TCP/UDP头部，TCP载荷原封不动保留；
在出口链路层重新封装全新以太网帧头，转发出去。

路由器只会处理物理层、链路层、网络层；不会到达传输层。这体现分层：IP层只负责寻址转发，不关心上层是TCP还是UDP。
一句话记忆：IP报文端到端不变（TTL除外）；以太网帧每一跳全部重写。

报文部分	主机A发出	路由器收到	路由器转发出去	服务器B收到
源MAC	A‑MAC	A‑MAC	路由器出口MAC	路由器出口MAC
目的MAC	路由器入接口MAC	路由器入接口MAC	服务器B‑MAC	B‑MAC
源IP	A‑IP	A‑IP	A‑IP	A‑IP
目的IP	B‑IP	B‑IP	B‑IP	B‑IP
TCP端口	源端口:目的端口	不变	不变	不变

✔️IP全程不变；

✔️TCP端口、TCP报文内容全程不变；

❗MAC地址每一跳发生改变。
NAT路由器是特例：NAT在路由器IP层扩展，会修改IP地址、端口，不属于标准IP路由器。普通三层路由器不做NAT。

Linux普通机器打开转发即可变成路由器：

bash 复制代码

echo 1 > /proc/sys/net/ipv4/ip_forward

开启后收到非本机目的IP报文，走ip_forward转发分支，不再上送TCP/UDP传输层。

4.6 traceroute原理（路由器TTL机制）

客户端发出TTL=1的UDP包；
第一台路由器收到，TTL减1等于0，丢弃报文，回复ICMP time‑exceed给源主机；
客户端拿到ICMP，得到第一跳路由器IP；
发送TTL=2，到达第二台路由器TTL变为0；以此类推，直到抵达目标主机。

traceroute依靠路由器修改TTL、回复ICMP实现，全程路由器不会触碰传输层载荷。

4.7 硬件中断、软中断、协议栈分层关系

网卡硬件 + 驱动属于链路层实现；硬中断只是硬件通知机制，不属于协议层；
硬中断只做标记软中断，不做任何报文解析；
ksoftirqd软中断上下文启动链路层解析，逐层向上调用IP、TCP；
socket、等待队列属于传输层向上对应用户态的接口。

信号Signal 和协议栈分层无关；信号是内核给进程的软件通知，网络包递送靠协议栈+等待队列，二者机制不同。

4.8 面试易错点整理

TCP能不能看见MAC地址？

不能。TCP属于传输层，MAC是链路层头部；TCP代码不会直接读取mac头，sk_buff虽然保存mac指针，但TCP协议逻辑不使用MAC。
IP层会修改TCP payload内容吗？

不会；IP只修改IP头部；payload完整交付上层；IP分片只是切割整个IP报文，不会修改TCP段内部字节。
接收时，协议头会不会拷贝到用户缓冲区（recv拿到的数据）？

不会！ 内核逐层skb_pull跳过全部以太网、IP、TCP头部；copy_to_user只把最末尾的应用payload拷贝给用户进程；应用程序recv完全看不到底层任何协议头部。
UDP和TCP为什么共用IP层？

IP层payload里通过protocol字段做分用；同一个IP模块，根据数字6/17分别投递给TCP/UDP。
为什么sk_buff要保存mac、network、transport三套指针？

当已经skb_pull移动data指针之后，上层协议依然可以回头读取下层头部信息（例如TCP需要读取IP伪头部做TCP校验和，就要回头访问IP头）。
路由器转发报文，会修改TCP校验和吗？

不会。路由器只修改IP头部TTL和IP头部checksum；TCP校验和包含IP伪头部，但路由器不解析TCP，不会动TCP checksum。端主机收到报文自行校验TCP checksum。
TCP连接经过路由器，路由器保存连接状态吗？

标准三层路由器不保存任何TCP连接状态；只有NAT设备会维护五元组会话表。
为什么MAC地址不能跨互联网通信？

MAC只用于同一局域网二层；跨网段必须依靠IP路由，每一跳MAC被重写。公网数据包，源MAC永远是离你最近的路由器出口MAC，不是你本机MAC。

五、TCP/IP协议栈分层完整收包发包链路

TCP/IP模型	实现位置	功能简述
应用层	用户态进程	HTTP业务逻辑，调用Socket系统调用recv/send
传输层(TCP/UDP)	内核态	端口、报文解析、TCP状态机、滑动窗口、重传；UDP无连接
网络层(IP)	内核态	IP报文解析、校验和、分片重组、路由、ICMP、ip_forward转发
链路层	内核驱动	以太网帧解析、MAC、RingBuffer、ARP解析、硬件CRC
物理层	硬件网卡PHY	光电信号、DMA、硬件中断

TCP三次握手、四次挥手、超时重传、拥塞控制全部内核实现，应用看不到TCP状态机。

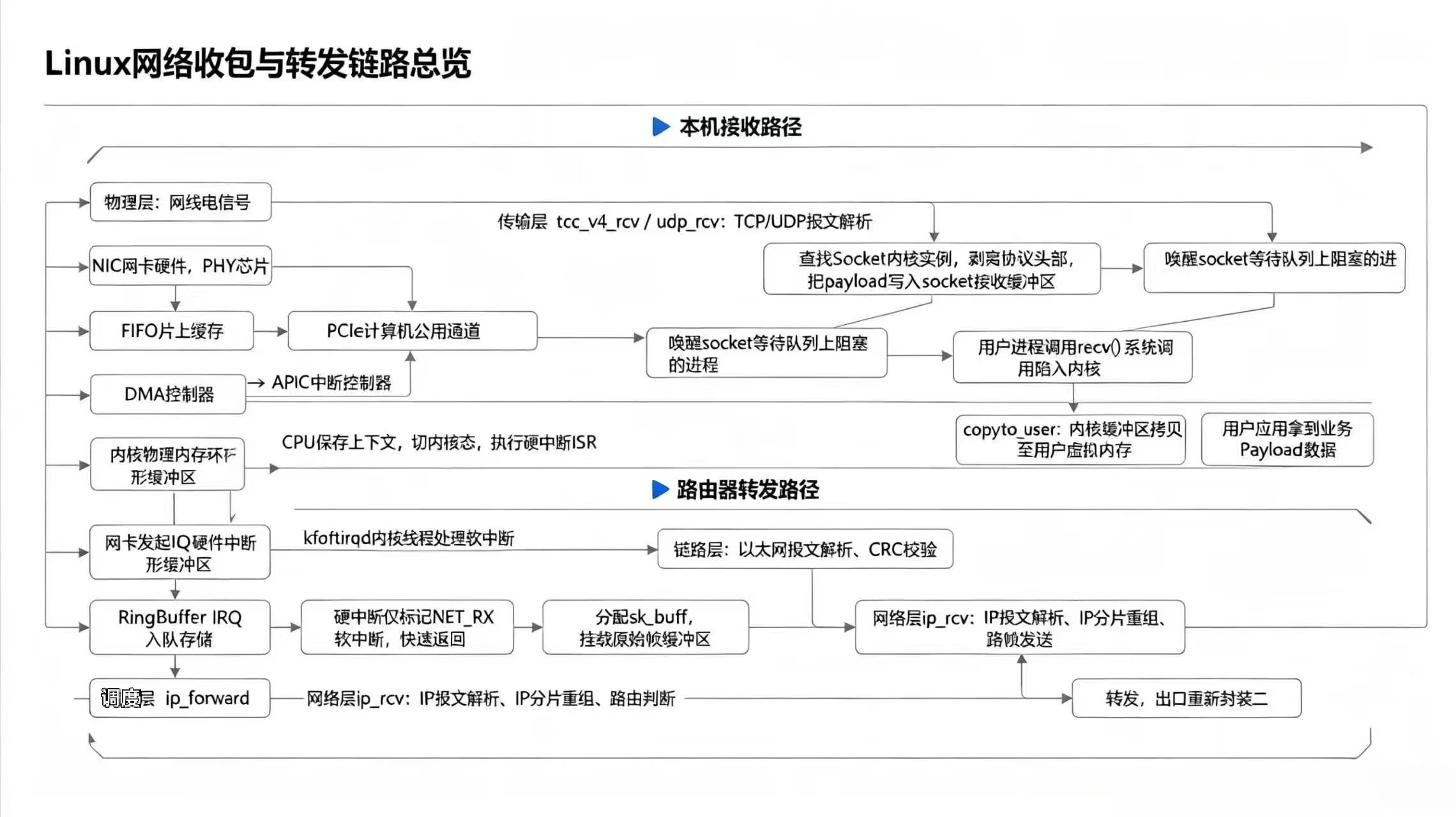

5.1 收包完整链路（网线→用户buffer）

PHY接收电信号，组装以太网帧存入网卡FIFO；DMA搬运帧到内核RingBuffer物理内存。
网卡发起硬件中断IRQ，CPU保存寄存器，进入内核态执行ISR硬中断。
ISR清除中断标记，提交NET_RX软中断，退出硬中断。
ksoftirqd执行软中断，从RingBuffer取出帧，分配sk_buff。
链路层eth_type_trans()：解析以太网帧头，skb_pull剥离二层头，指向IP头。
网络层ip_rcv()：解析IP头部，校验checksum，IP分片重组；路由判断
- 本机接收：skb_pull剥离IP头，交给tcp_v4_rcv()传输层；
- 路由器转发：调用ip_forward，修改TTL，重新封装二层帧，直接发送，永远不会走到传输层。
传输层tcp_v4_rcv()：解析TCP头，校验TCP checksum，驱动TCP状态机；skb_pull剥离TCP头，得到Payload；写入socket接收缓冲区；唤醒等待队列进程。
用户程序调用recv()系统调用陷入内核态。
copy_to_user()：socket内核缓冲区payload拷贝到用户进程虚拟地址空间buffer。
10.系统调用返回用户态，应用拿到业务数据。

两次拷贝：

1.DMA：网卡硬件→内核RingBuffer内存（硬件搬运，无CPU消耗）

2.copy_to_user：socket内核缓冲区→用户内存（CPU拷贝）

5.2 发包完整链路 send() → 网线

发包是解析的逆过程：在sk_buff前面填充各层协议头。

用户调用send()系统调用，用户态切内核态；copy_from_user()用户buffer拷贝到socket发送缓冲区。

send返回成功≠对方收到数据，仅仅拷贝到本机内核发送缓冲区，后续内核异步发送。

TCP模块构造TCP头部（序列号、窗口、标志位）；
IP层构造IP头部；计算IP头部checksum；
链路层ARP解析得到目标MAC，在sk_buff前面填充以太网帧头；
sk_buff送入QDisc排队队列；
驱动取出sk_buff填入发送RingBuffer；DMA把报文从内存搬运到网卡FIFO；
PHY转为电信号发送网线。

六、Socket内核对象详解，阻塞IO休眠原理

6.1 Socket是什么

Linux一切皆文件。调用socket()系统调用，内核创建struct socket内核对象，创建file文件结构，返回fd给用户进程。

用户只能操作fd，不能直接访问socket内核对象、缓冲区、TCP状态机；全部操作依靠系统调用陷入内核。

struct socket内核对象核心成员：

接收缓冲区、发送缓冲区（内核页内存）；
四元组：源IP、源端口、对端IP、对端端口；
TCP状态机：LISTEN、SYN_RECV、ESTABLISHED、TIME_WAIT；
等待队列wait_queue_head_t：阻塞IO休眠的进程PCB挂载在这里；
proto_ops协议操作函数集，对应TCP/UDP处理函数。

阻塞recv底层流程

cpp 复制代码

recv(connfd, buf, len, 0);

用户态执行recv，触发系统调用进入内核。
检查socket接收缓冲区是否存在Payload数据：
- ✅有数据：copy_to_user拷贝payload到用户buffer，系统调用返回；
- ❌缓冲区为空：把当前进程PCB挂载socket等待队列；进程状态改为TASK_INTERRUPTIBLE可中断睡眠；调度器切换其他进程运行，让出CPU。
数据包到达内核，完成全部报文解析，payload写入socket缓冲区；内核唤醒等待队列上休眠进程。
进程重新调度运行，完成recv拷贝，返回用户态。

pthread_cond_wait 用户态线程等待队列；socket recv阻塞是内核态进程等待队列，底层思想同源：等待队列 + 睡眠 + 事件唤醒。

6.2 listen半连接队列、全连接队列

listen(fd, backlog)

半连接队列(SYN队列)：收到SYN，状态SYN_RECV，尚未完成三次握手；
全连接队列(accept队列)：三次握手全部完成ESTABLISHED，等待accept取走；

backlog代表全连接队列最大长度。两个队列满，新SYN直接丢弃，客户端connect失败。

bash 复制代码

sysctl net.core.somaxconn

6.3 网络字节序（大小端）

x86 CPU小端；TCP/IP协议报文一律使用大端网络字节序。端口号、IP必须转换。

cpp 复制代码

htons() // uint16_t 主机序→网络序（端口）
htonl() // uint32_t 主机序→网络序（IPv4）
ntohs()
ntohl()

经典坑：端口直接填数字，不调用htons，服务端无法接收连接。

6.4 Socket系统调用清单（关联内核行为）

cpp 复制代码

// 内核分配struct socket对象，返回fd
int socket(int domain, int type, int protocol);

// bind：绑定IP+端口到socket内核对象
int bind(int fd, struct sockaddr* addr, socklen_t len);

// listen：创建半/全连接队列，socket置为监听状态
int listen(int fd, int backlog);

// accept：阻塞从全连接队列取出完成握手连接，返回新connfd
int accept(int listenfd, struct sockaddr*, socklen_t*);

// connect：客户端，内核组装SYN报文发起三次握手
int connect(int fd, struct sockaddr*, socklen_t len);

send() / recv(); // copy_from_user / copy_to_user，读写socket缓冲区payload
close(fd); // 减少引用计数，释放socket资源，触发四次挥手

七、实操命令，观测内核网络与报文

bash 复制代码

# 网卡硬件
ip addr
lspci | grep Ethernet

# 路由表
ip route

# socket缓冲区内核参数
sysctl -a | grep net.core.rmem
sysctl -a | grep net.core.wmem

# 查看TCP socket状态，替代netstat
ss -anit

# tcpdump抓包，可以肉眼观察以太网头、IP头、TCP头完整报文
tcpdump -i lo port 8888 -nn -X

# 观察软中断ksoftirqd CPU占用
top

# 开启Linux主机IP转发（充当简易路由器）
echo 1 > /proc/sys/net/ipv4/ip_forward

tcpdump抓包看到的二进制，就是DMA拷贝到内存、内核sk_buff拿到的原始帧内容。

八、高频易错点（结合报文解析底层）

recv返回长度小于传入len？

TCP字节流，没有消息边界。socket缓冲区payload不足，recv直接返回现有字节；协议头部已经被内核全部剥离，用户看不到任何以太网/IP/TCP头部，只能拿到payload。业务层必须自己做报文分包。
send返回成功代表对方应用收到数据？

错误。send成功只是payload拷贝本机内核发送缓冲区；TCP ACK只是内核协议栈确认，应用程序不会收到通知。本机断电，缓冲区未发出数据直接丢失。
CRC、IP checksum、TCP checksum分别在哪一层？

FCS‑CRC：网卡硬件做，帧错误网卡直接丢弃，内核看不见坏帧。
IP checksum：内核IP层软件校验，仅校验IP头部。
TCP checksum：内核传输层校验，包含伪头部、TCP头、TCP payload。

DMA搬运数据，为什么ksoftirqd依然CPU很高？

DMA只管网卡与内存搬运；以太网/IP/TCP报文解析、校验和计算、分片重组、copy_to_user拷贝payload全部消耗CPU，这就是ksoftirqd占用CPU的来源。
TIME_WAIT：主动关闭方内核socket状态，等待2MSLS，确保对端收到FIN。属于内核对象资源，不是用户进程内存。

九、进阶学习路线

手写阻塞TCP服务端、客户端，掌握基础API；
IO模型：阻塞IO、非阻塞IO、select/poll、epoll深度解析（epitem、内核等待队列）
TCP进阶：滑动窗口、拥塞控制、RTT、SACK、CLOSE_WAIT；
零拷贝 sendfile / mmap，减少内存拷贝；
Netfilter iptables；
DPDK 用户态网卡：绕开内核协议栈，用户程序直接操作RingBuffer，自己完成全部报文解析。

Linux网络基础(一)：从计算机组成、操作系统到Socket

前言

一、硬件层｜计算机组成视角：PHY、网卡NIC、PCIe、DMA、APIC中断控制器

1.1 网卡完整硬件构成

1.2 Ring Buffer 接收环形缓冲区

1.3 APIC中断控制器、硬件中断IRQ流程

二、操作系统内核层：硬中断、软中断SoftIRQ、NAPI机制

2.1 硬中断上下文严格约束

2.2 软中断 SoftIRQ 与 ksoftirqd 内核线程

2.3 NAPI 机制，解决中断风暴

2.4 sk_buff：承载报文的核心内核结构体

三、完整报文解析流程

3.1 链路层：以太网报文解析 eth_type_trans()

3.2 网络层：IP报文解析 ip_rcv()

3.3 传输层TCP报文解析 tcp_v4_rcv()

四、上下协议层完整关系

4.1 分层核心契约：下层为上层提供服务，上层不关心下层实现

两个关键术语

4.2 各层PDU名称（协议数据单元，面试高频）

分用完整链路（接收端内核）

4.3 Linux内核中，上下层如何传递数据（sk_buff视角）

✅接收路径（自底向上 · 解封装）

✅发送路径（自上而下 · 封装）

4.4 上下层之间，什么信息会传递、什么绝不传递

下层传给上层的内容

上层绝对不能传给下层的东西

4.5 路由器设备：只处理物理‑链路‑网络层，不碰传输层、应用层

4.6 traceroute原理（路由器TTL机制）

4.7 硬件中断、软中断、协议栈分层关系

4.8 面试易错点整理

五、TCP/IP协议栈分层完整收包发包链路

5.1 收包完整链路（网线→用户buffer）

5.2 发包完整链路 send() → 网线

六、Socket内核对象详解，阻塞IO休眠原理

6.1 Socket是什么

阻塞recv底层流程

6.2 listen半连接队列、全连接队列

6.3 网络字节序（大小端）

6.4 Socket系统调用清单（关联内核行为）

七、实操命令，观测内核网络与报文

八、高频易错点（结合报文解析底层）

九、进阶学习路线

3.1 链路层：以太网报文解析 `eth_type_trans()`

3.2 网络层：IP报文解析 `ip_rcv()`

3.3 传输层TCP报文解析 `tcp_v4_rcv()`
