「眨眼」UI 特效 - 在 Winform/WPF/WinUI3/Avalonia/Web 的实现

​

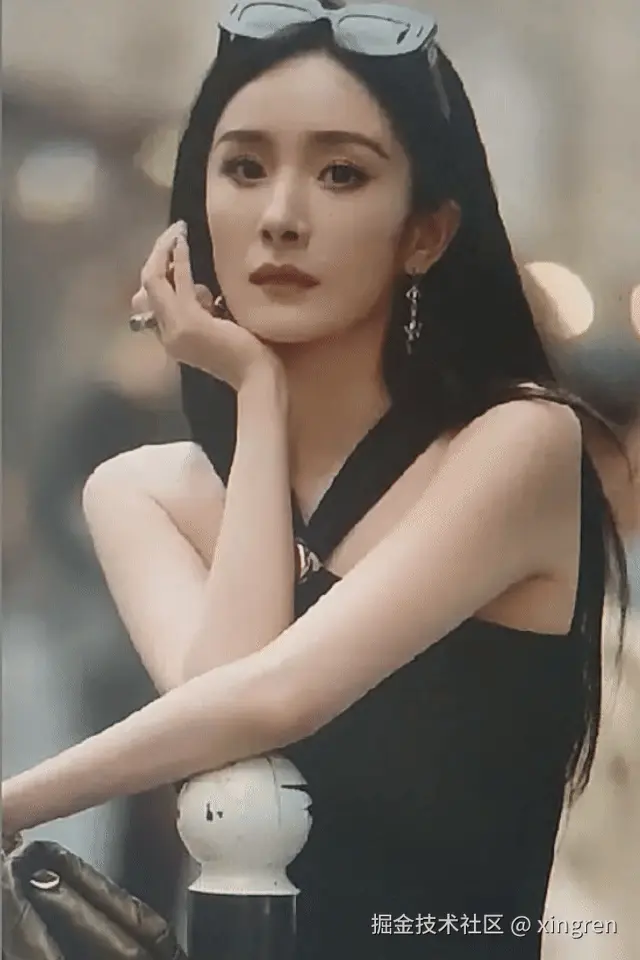

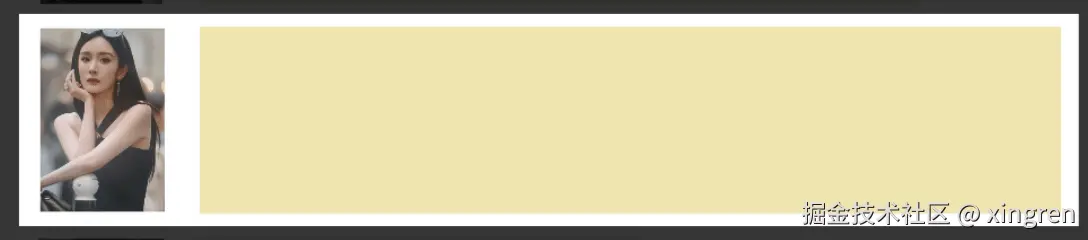

这么可爱的【眨眼】转场动画如何实现呢？

---

1，动画原理

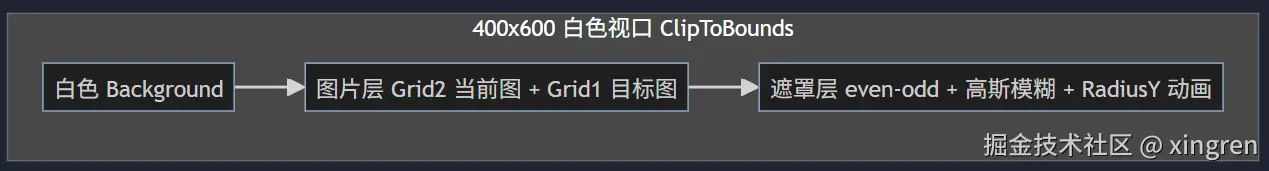

我们可以理解为三层叠加：

​

这里的遮罩不是「画一条线」，而是矩形减去椭圆 （WPF CombinedGeometry.Exclude， SVG fill-rule="evenodd"），再对整个形状做静态高斯模糊 （Radius ≈ 30）， 使眼睑边缘与人像产生柔和过渡。动画过程中只改变椭圆的 RadiusY（270 → 10 → 270）。

// 共享参数 BlinkConstants（节选）
ViewportWidth = 400, ViewportHeight = 600
EllipseCenter = (200, 300), EllipseRadiusX = 500
BlinkRadiusY: Open → Closed → Open   // 各平台 Open 值略有平台补偿
MaskBlur = 30, MaskScale = 1.2
ImageScale: 1.1 ↔ 1.0
BlurPeak = 30                        // 动画2 峰值模糊
DefaultHalfDurationMs = 1200         // 每半段时长

不同平台 Open 半径不同， 因为同一数值在不同渲染管线（WPF BlurEffect、Win2D GaussianBlur、UniformToFill 裁切）下视觉覆盖范围不一致。 因此 WPF 用 270、Avalonia 用 310、WinUI3 用 270，是在不改共享语义的前提下做平台校准。

---

2，动画拆解

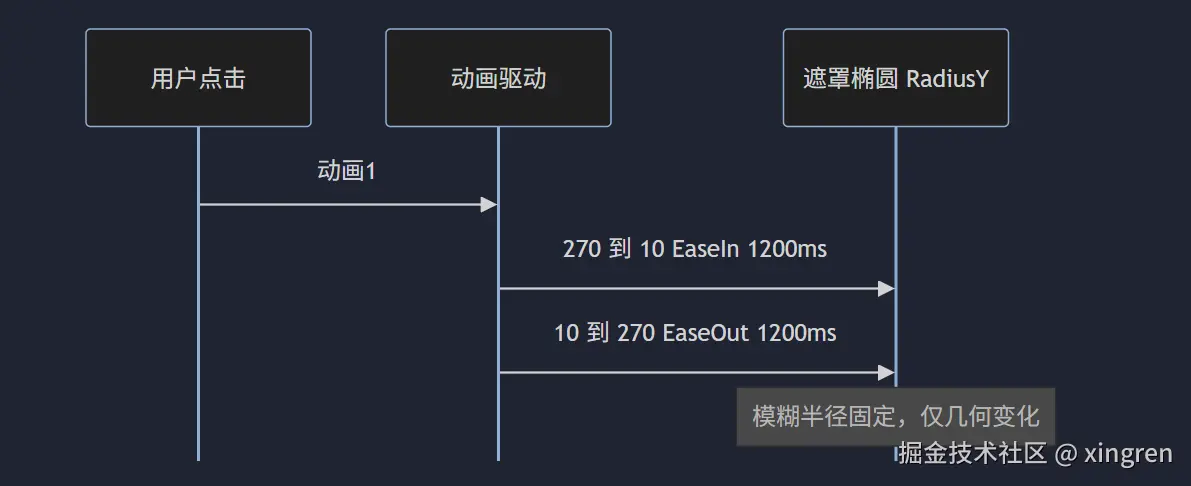

2.1. 动画1 --- 眼睑遮罩

​编辑

​

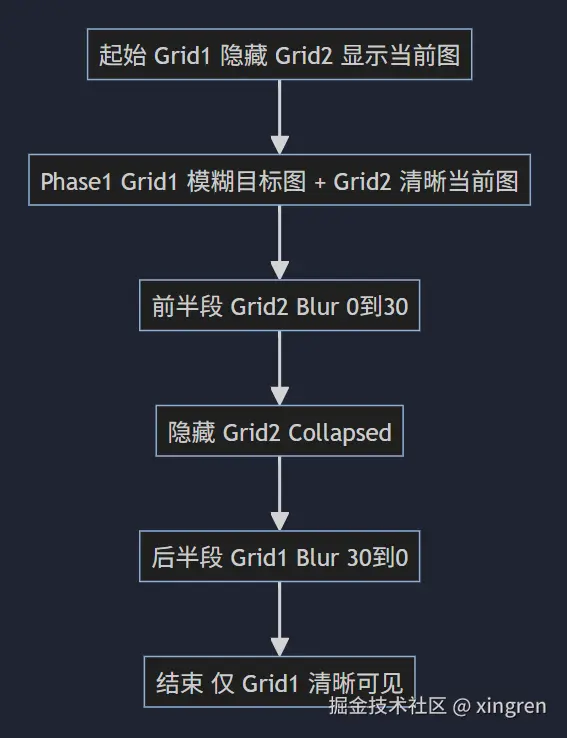

2.1. 动画2 --- 双层模糊换图

​

​

2.1. 动画3 --- 整体缩放

ImageScaleGrid 以中心为原点，Scale 从 1.1 缓动到 1.0 再 AutoReverse 回到 1.1，营造轻微「呼吸感」。

​

2.1. 动画合并

上述三路并行 执行（Task.WhenAll / Promise.all），总时长仍为每半段 1200ms × 2。

​

---

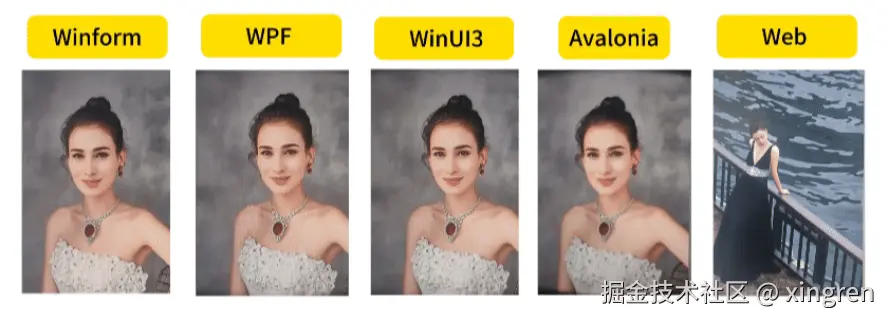

3，五种UI框架 实现

3.1. WPF 实现

WPF 是本项目的参考实现：声明式 XAML + BlurEffect + Storyboard， 与设计师直觉最接近，代码量最少，效果也最「正」。

技术栈要点

• 遮罩 ：Path + CombinedGeometry.Exclude + BlurEffect Radius=30
• 图片模糊 ：双层 Image，上层 BlurEffect.Radius 可动画
• 动画驱动 ：DoubleAnimation + 自定义 DependencyProperty
• 缩放 ：ScaleTransform 绑在 ImageScaleGrid

​

关键代码：遮罩结构（XAML）

<Path x:Name="MaskPath" Fill="Black" RenderTransformOrigin="0.5,0.5">
  <Path.RenderTransform>
    <ScaleTransform ScaleX="1.2" ScaleY="1.2"/>
  </Path.RenderTransform>
  <Path.Effect>
    <BlurEffect Radius="30" />
  </Path.Effect>
</Path>

关键代码：动画1 驱动

// 通过 DP 驱动 EllipseGeometry.RadiusY，Storyboard 动画 DP 而非直接动画 Geometry
BlinkRadiusY = 270;
var animation = new DoubleAnimation {
    From = 270, To = 10,
    Duration = TimeSpan.FromMilliseconds(1200),
    AutoReverse = true,
    EasingFunction = BlinkEasing.Accelerate
};
Storyboard.SetTargetProperty(animation, new PropertyPath(BlinkRadiusYProperty));

✅ 优势

• BlurEffect 一行声明，边缘羽化自然
• Storyboard 与 UI 线程模型成熟
• 实现最短，维护成本最低

⚠️ 劣势 / 坑

• XAML 中 BlurEffect 会被 Freeze，需代码克隆
• 仅 Windows 桌面，无法跨 Web / 移动
• 复杂场景下 Blur 性能依赖 GPU 驱动

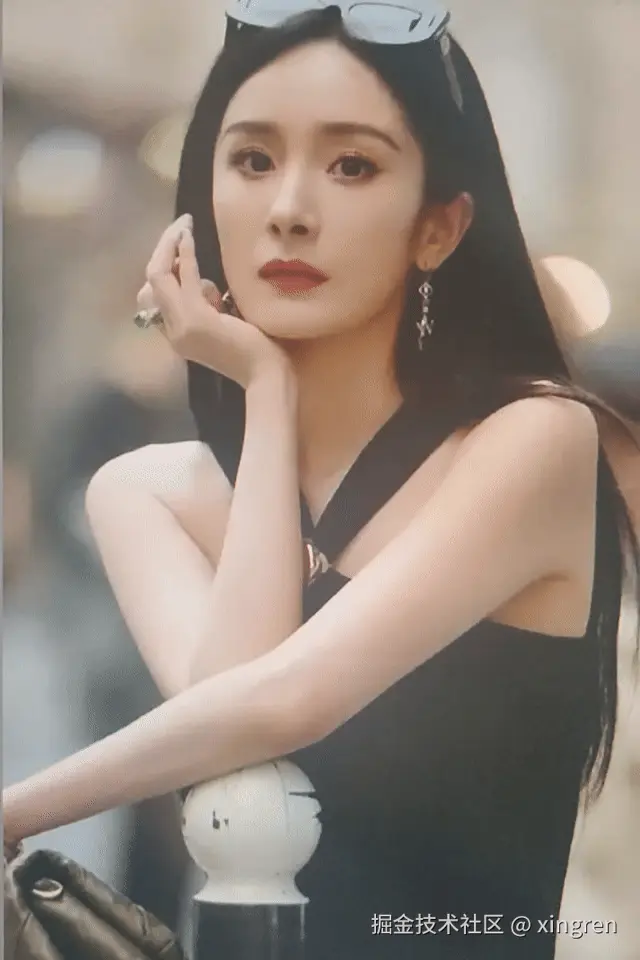

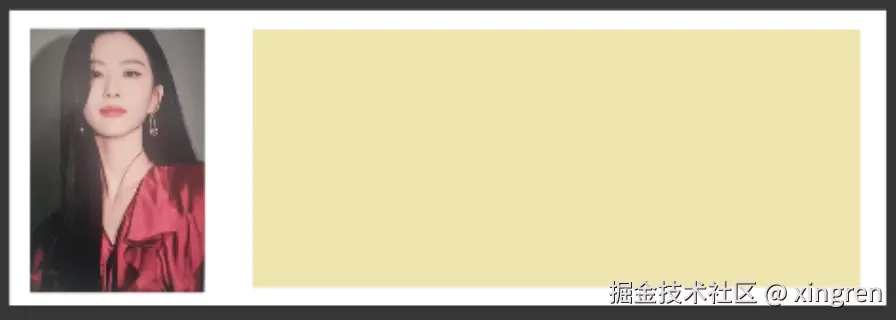

效果：

​编辑

---

3.2. Web实现

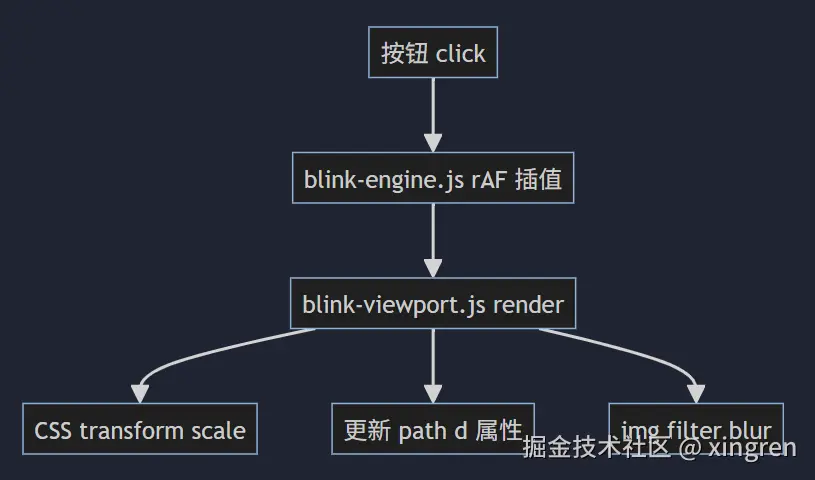

纯前端实现：DOM 叠层 + SVG 遮罩 + CSS Filter / SVG Filter。

技术栈要点

• 遮罩 ：SVG path + fill-rule="evenodd" + feGaussianBlur
• 图片模糊 ：叠加 Blur 层，filter: blur(Npx) + opacity
• 动画 ：requestAnimationFrame + 手写 easing（BlinkEngine.animateValue）
• 合并 ：Promise.all

​

关键代码：遮罩路径 + SVG 模糊

// even-odd：外矩形 + 内椭圆 → 与 WPF Exclude 等价
function buildMaskPathD(ry) {
  return 'M 0 0 H 400 V 600 H 0 Z' +
    ' M 200 300 m -500 0 a 500 ' + ry + ' 0 1 0 1000 0 a 500 ' + ry + ' 0 1 0 -1000 0 Z';
}

// SVG filter 模糊整个 path（注意：必须先有完整形状再 blur）
<filter id="maskBlur">
  <feGaussianBlur in="SourceGraphic" stdDeviation="10" />
</filter>

关键代码：动画1 每帧刷新

return animateValue({
  from: blinkOpen, to: blinkClosed,
  durationMs: halfDurationMs,
  ease: easeIn, autoReverse: true,
  onUpdate: function (v) { blinkRadiusY = v; render(); }
});
// render() 同步更新 scale、mask path d、blur opacity

曾踩的坑： 若用 SVG <mask> 先硬切椭圆再 blur，边缘永远是硬边。 必须像 WPF 一样------先构造 even-odd 实心形状，再整体高斯模糊。

✅ 优势

• 零安装、易分享、与设计稿联调快
• 动画逻辑透明，rAF 时间轴完全可控
• 跨平台（任何现代浏览器）

⚠️ 劣势

• 每帧 render() 全量更新，大图 + 多 blur 时 CPU 压力明显
• CSS/SVG blur 数值与 WPF 不是 1:1，需单独调参（当前 blurPeak/maskBlur=10）
• 无原生「图层合成」概念，靠 DOM 顺序模拟

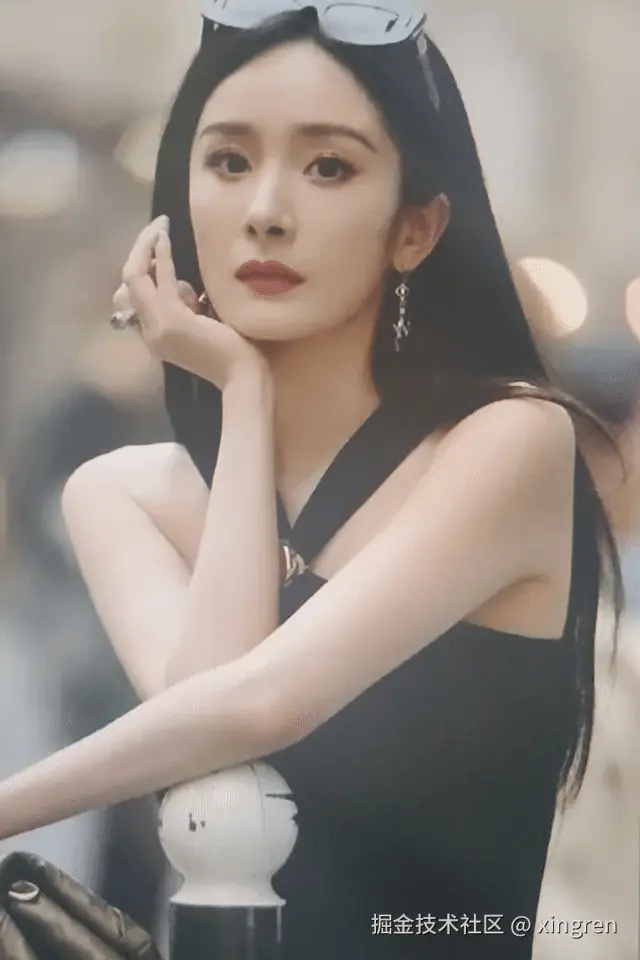

效果：

​

---

3.3. Avalonia 实现

结构几乎复制 WPF：Path + BlurEffect + 双层 Grid。 差异主要在布局裁切、UniformToFill 留边、以及动画用自研 AvaloniaBlinkAnimator（Dispatcher 定时器）而非 WPF Storyboard。

​

关键代码：遮罩每帧重建 Geometry

private void SetBlinkRadiusY(double value) {
    _blinkRadiusY = value;
    MaskPath.Data = BlinkMaskHelper.CreateMaskGeometry(value);
    MaskPath.InvalidateVisual();
}

// 图片模糊：BlurEffect.Radius + 上层 Image Opacity 联动
public static void ApplyBlurRadius(BlurEffect effect, Image blurImage, double radius) {
    effect.Radius = radius;
    blurImage.Opacity = radius > 0.01 ? 1 : 0;
}

平台补偿

AvaloniaBlinkConstants.BlinkRadiusYOpen = 310 --- 比 WPF 270 更大，补偿 UniformToFill 在 Avalonia 下的贴边差异。

✅ 优势

• API 与 WPF 高度相似，迁移成本低
• 原生 BlurEffect 遮罩效果接近 WPF
• 真正跨 Windows / macOS / Linux

⚠️ 劣势 / 周折

• 多层 Clip / 固定尺寸会导致图片铺不满 --- 需删冗余 Border、只保留最外层 Clip
• 动画2 曾出现错帧闪烁 --- Grid 可见性与 blur 重置顺序必须对齐 WPF
• 定时器驱动不如 Storyboard 省电

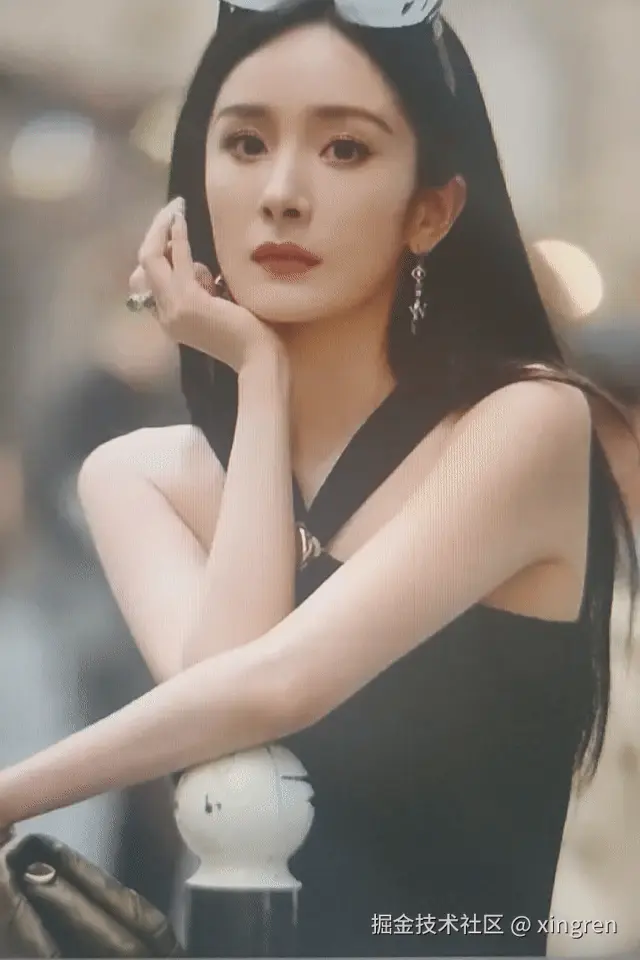

效果：

​编辑

---

3.4. WinUI 3 实现

WinUI 3 没有 WPF 那种可直接挂在 Path 上的 BlurEffect。 遮罩模糊改用 Win2D CanvasControl 每帧 GPU 绘制；图片模糊改用 预渲染模糊位图 + Opacity 交叉淡入 ；缩放走 Composition API。

​

关键代码：Win2D 遮罩（替代 Path.BlurEffect）

// BlinkMaskControl.OnCanvasDraw --- 每帧重绘
using var maskGeometry = rectGeometry.CombineWith(
    ellipseGeometry, Matrix3x2.Identity, CanvasGeometryCombine.Exclude);

var blurredMask = new GaussianBlurEffect {
    Source = commandList,
    BlurAmount = (float)WinUI3BlinkConstants.MaskBlur, // 15，比 WPF 30 轻
    BorderMode = EffectBorderMode.Soft
};
args.DrawingSession.DrawImage(blurredMask);

关键代码：图片模糊 workaround

// WinUI 无法像 WPF 那样实时动画 BlurEffect.Radius
// → 换图时用 Win2D 预生成峰值模糊位图，动画只驱动 Opacity
public void SetBlurRadius(double radius) =>
    _image.Opacity = Math.Clamp(radius / BlinkConstants.BlurPeak, 0, 1);

关键代码：Storyboard 动画 RadiusY

return WinUIBlinkStoryboardAnimator.AnimateAsync(
    _blinkMask, nameof(BlinkMaskControl.RadiusY),
    WinUI3BlinkConstants.BlinkRadiusYOpen,  // 270
    BlinkConstants.BlinkRadiusYClosed,      // 10
    HalfDurationMs, useEaseIn: true, autoReverse: true);

WinUI3 实现周折摘要：

1. 最初用 16ms 定时器 + 共享库后台线程 → UI 不更新；改为 Storyboard
2. 遮罩无 BlurEffect → 硬边；引入 Win2D BlinkMaskControl
3. Win2D BlurAmount=30 过重 → 平台常量降为 15
4. 列表播放白帧 → 图层 Visibility 时序、grid2 先遮挡再换 grid1
5. ScaleTransform + 双 Storyboard 曾崩溃 → 缩放改 Composition GPU 路径

✅ 优势

• Composition 缩放性能优秀
• Win2D 遮罩模糊可控、GPU 加速
• 适合现代 Windows 商店 / WinAppSDK 生态

⚠️ 劣势

• 缺失 WPF 级声明式 Effect，实现复杂度最高
• 图片 blur 只能「预烘焙 + opacity」，换图有异步加载窗口期
• 遮罩每帧 Canvas 重绘，需注意 Invalidate 时机
• 平台特化常量多（BlinkRadiusYOpen、MaskBlur）

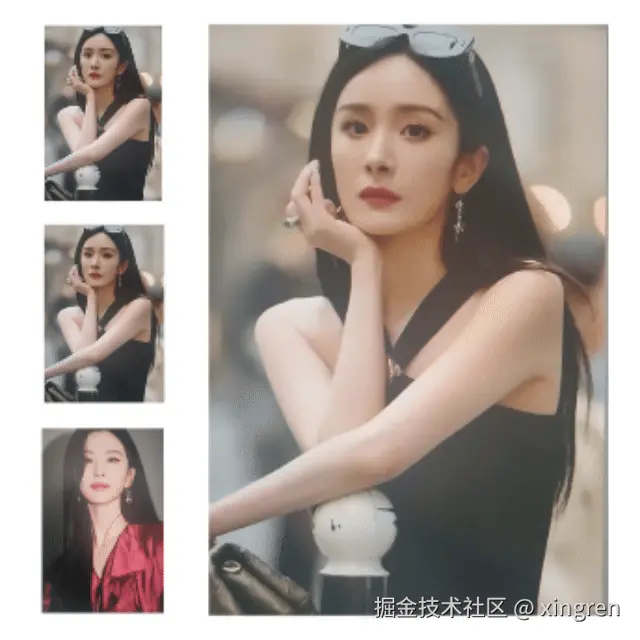

效果：

​

---

3.5. WinForms 实现

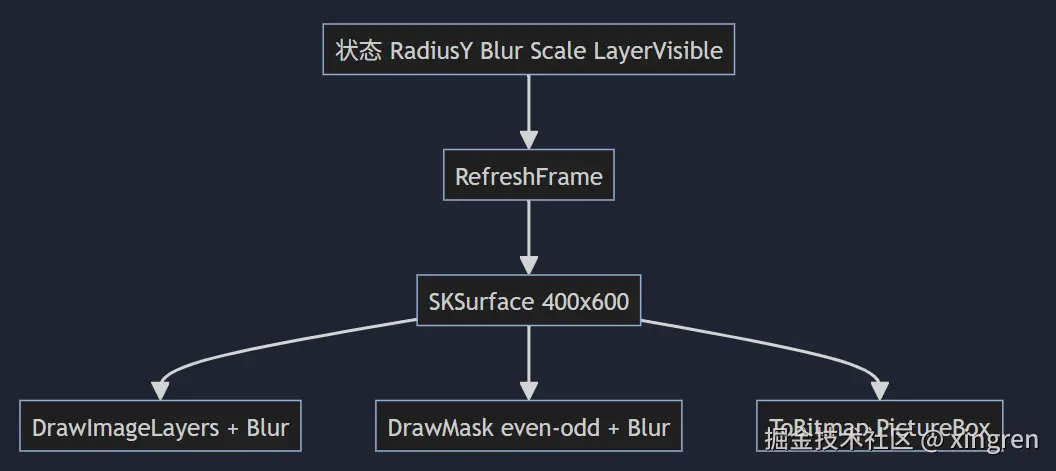

没有 XAML 树：一个 SKControl / PictureBox，每帧把图片层 + 遮罩层 绘制到同一张位图。所有效果都在 CPU/GPU 混合的 Skia 管线里完成。

​

关键代码：单帧合成

private Bitmap RenderFrame() {
    using var surface = SKSurface.Create(new SKImageInfo(400, 600));
    var canvas = surface.Canvas;
    canvas.Clear(SKColors.White);
    DrawImageLayers(canvas, 400, 600);  // 先图片
    DrawMask(canvas, 400, 600);         // 后遮罩
    return SKBitmap.FromImage(surface.Snapshot()).ToBitmap();
}

// 遮罩：EvenOdd 路径 + ImageFilter 模糊
using var maskPaint = new SKPaint {
    ImageFilter = SKImageFilter.CreateBlur(MaskBlur/2f, MaskBlur/2f)
};
canvas.DrawPath(maskPath, maskPaint);

✅ 优势

• 渲染模型简单直观，调试＝看一张 bitmap
• Skia 滤镜能力完整，不依赖 XAML Effect
• Legacy 项目嵌入成本最低

⚠️ 劣势

• 每帧全量重绘 + GDI+ 互操作，合并动画 CPU 占用最高
• 无声明式 UI，布局全靠手工计算 UniformToFill
• PictureBox 刷新可能闪烁，需手动 Dispose 旧 Bitmap

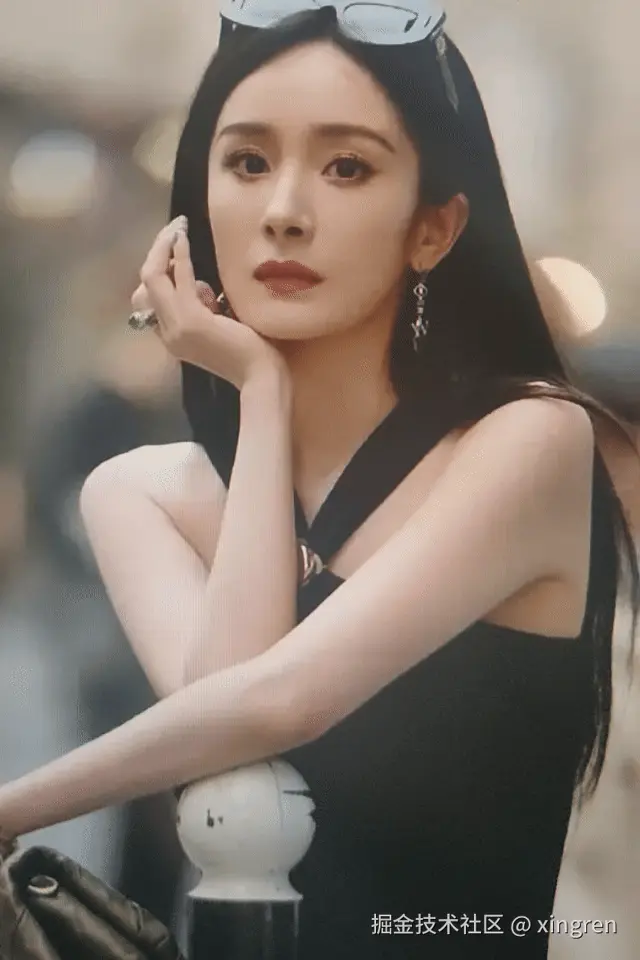

效果：

​

---

4，五种UI框架 对比

维度	WPF	HTML	Avalonia	WinUI 3	WinForms
遮罩模糊	Path.BlurEffect	SVG feGaussianBlur	Path.BlurEffect	Win2D 每帧绘制	Skia ImageFilter
图片模糊	BlurEffect 实时	CSS filter	BlurEffect 实时	预渲染+Opacity	Skia 实时
动画驱动	Storyboard	rAF + 手写插值	Dispatcher 定时器	Storyboard + Composition	定时器 + 全帧重绘
实现复杂度	低	中	中	高	中
合并动画性能	优	中	优	优	偏低
视觉还原度	基准 100%	~90%（参数量）	~95%	~95%（校准后）	~92%
跨平台	仅 Windows	全平台	桌面全平台	仅 Windows	仅 Windows

WPF真的是很全能！

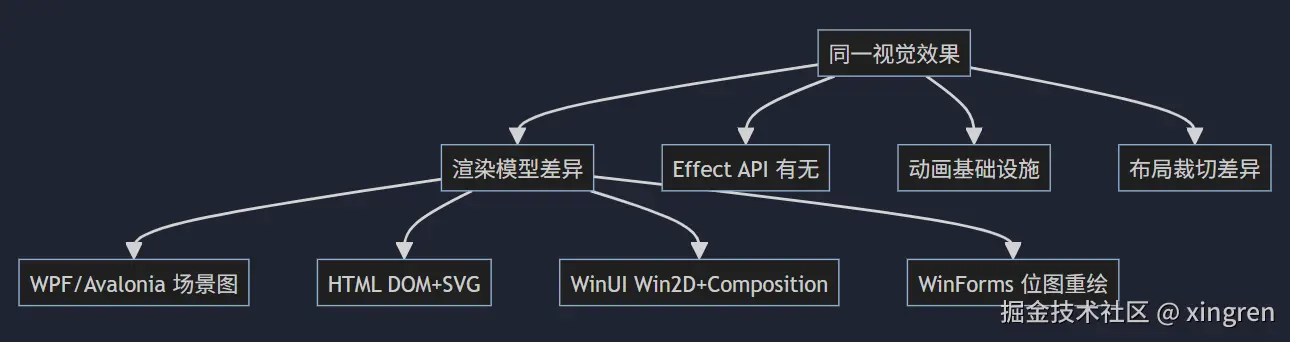

差异：同一效果用不同技术

​

---

5，总结

5.1 遮罩：形状与模糊的先后顺序

眼睑要「糊到人像里」，必须先 even-odd 实心形，再 blur 整形状。 这在 WPF 是一行 Effect；在 HTML 曾因为 SVG mask 顺序错误导致硬边； 在 WinUI3 则完全要用 Win2D 自建管线。

5.2 动画2：图层时序 > 动画曲线

换图闪白不是 easing 问题，而是某一帧两层都不可见 。 正确顺序：grid2 先盖住视口 → 在遮挡下更新 grid1 → 再跑 blur 动画； 隐藏 grid2 只用 Visibility.Collapsed，不要额外 Opacity=0 整层。

5.3 平台常量：共享语义 vs 共享数值

BlinkAnimation.Core 共享的是动画语义（时长、easing 指数、闭合半径 10）， 不是每个像素级参数。Open 半径、MaskBlur 强度允许、也应该分平台校准。

5.4 框架能力边界清单

• WinUI 3：无 WPF 式 UI Effect；复杂模糊要 Win2D / Composition
• HTML：无真正图层合成；多 blur 同时运行吃 CPU
• WPF：Effect 冻结、Dispatcher 绑定；但桌面特效最省心
• WinForms：最简单 mental model，最贵的是每帧 bitmap

给 UI 体验设计者的结论： 先 WPF/HTML 快速验证视觉语法（遮罩几何 + blur + 分层），再按目标平台替换「特效实现层」，而不是指望一份 XAML 到处跑。 「眨眼2」列表播放只是在「眨眼」四层逻辑上叠加换图状态机------读懂本文，就读懂了 80% 的跨平台 UI 动效迁移工作。

​

WPF版编写起来最容易，Web版给人一种非常柔和的感觉，Winform版也能胜任，但是像素点略微闪烁的感觉，WinUI3的模糊效果很有特色，Avalonia表现比较均衡。我先用WPF控制精准后，再用AI迁移到的其他版本。
