蓝牙 LE PAST 技术详解：让第三台设备免扫描直接接收广播

PAST (Periodic Advertising Sync Transfer) 是蓝牙 5.0 引入的核心特性之一，也是 LE Audio 广播音频的关键使能技术。本文从协议原理、HCI 命令、LL 层 PDU 到代码路径，完整解析 PAST 如何让第三台设备跳过扫描直接接收广播数据。

视频链接： https://item.taobao.com/item.htm?id=1001969040805&mi_id=000032T4qZX9WZoRwX6YbxlNUaZOfOI6XoxDx0jxsfnwlEc&spm=a21xtw.29178619.0.0

Le Audio文章目录：

还在为蓝牙BLE Audio的学习苦恼吗？安排下，让你一文彻底了解Le Audio蓝牙低功耗音频的技术-CSDN博客

一、什么是 PAST

PAST 全称 Periodic Advertising Sync Transfer（周期广播同步转移），定义在 Bluetooth Core Spec Vol 6, Part B, Section 4.4.5。

一句话概括：设备 B 把自己已经建立的 Periodic Advertising 同步信息，通过 ACL 连接转移给设备 C，使 C 无需扫描就能直接接收设备 A 的周期广播。

PAST 解决的核心矛盾是：

|--------|------------------------------------------------|--------------------------|
| 问题 | 传统方式 | PAST 方式 |
| 发现周期广播 | 必须扫描 ADV_EXT_IND → 跟随 AuxPtr → 接收 AUX_SYNC_IND | 由已同步设备直接转移 SyncInfo |
| 功耗 | 扫描占空比高，耳机类设备无法承受 | 零扫描，Controller 直接在目标时刻唤醒 |
| 发现时间 | 需要数个广播周期 | 即时（一次 ACL PDU 传输即完成） |
| 可靠性 | 扫描可能错过 AUX_SYNC_IND | 通过 ACL 可靠传输 |

二、背景：Periodic Advertising 的工作方式

理解 PAST 之前，必须先理解 Periodic Advertising（周期广播）的常规同步过程。

2.1 周期广播的三层结构

复制代码

Device A (Advertiser)
    │
    ├─ Primary ADV: ADV_EXT_IND (PDU on ch 37/38/39)
    │     └─ AuxPtr: 指向 Secondary 信道
    │
    ├─ Secondary ADV: AUX_SYNC_IND (PDU on secondary ch)
    │     └─ SyncInfo: 周期广播的同步参数
    │     └─ TXPower, AdvDataInfo 等
    │
    └─ Periodic ADV: ADV_PERIODIC (在 SyncInfo 指定的信道/时间发送)
          └─ 携带 BIGInfo (如果存在 BIG)
          └─ 携带周期性广播数据

2.2 常规同步流程（无 PAST）

Scanner 在主信道（37/38/39）扫描，收到 ADV_EXT_IND
ADV_EXT_IND 中的 AuxPtr 字段指向 Secondary 信道
Scanner 跳转到 Secondary 信道，接收 AUX_SYNC_IND
AUX_SYNC_IND 中的 SyncInfo 包含周期广播的完整调度信息
Scanner 用 SyncInfo 计算下一次 Periodic ADV 的时间和信道
Scanner 在正确时间唤醒，接收 ADV_PERIODIC PDU

问题：步骤 1-4 需要持续扫描，功耗极高。对于 TWS 耳机这种电池容量极小的设备，几乎不可行。

三、三设备广播接收原理（核心）

这是本文的核心问题：怎样让第三台设备（C）收到广播者（A）的广播数据？

3.1 三种设备角色

|-----------------------|----------|---------------------------------------|
| 角色 | 设备 | 说明 |
| Broadcaster | Device A | 发送 Periodic Advertising 的广播者（如 TV、手机） |
| Scanner / PAST Sender | Device B | 已扫描并同步 A 的周期广播，负责转移同步信息（如手机） |
| PAST Receiver | Device C | 接收 B 转移的 SyncInfo，免扫描直接接收 A 的广播（如耳机） |

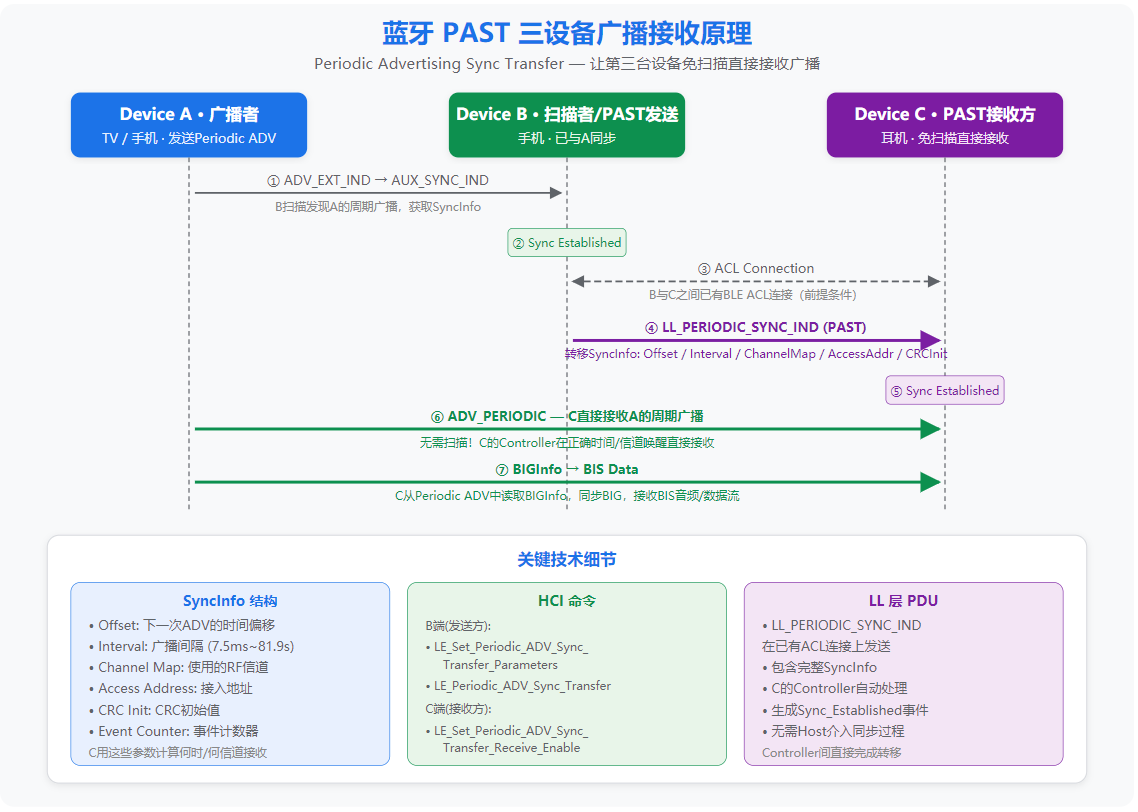

3.2 完整流程（7 步）

阶段一：B 同步 A（步骤 ①②）

① B 扫描发现 A 的 ADV_EXT_IND → AUX_SYNC_IND，从中提取 SyncInfo
② B 的 Controller 建立同步，生成 HCI_LE_Periodic Advertising Sync Established 事件，Host 获得 sync_handle

阶段二：B-C 建立 ACL 连接（步骤 ③）

③ B 与 C 之间必须先有 BLE ACL 连接。PAST 转移的 LL_PERIODIC_SYNC_IND PDU 就走在这个连接上

阶段三：PAST 转移（步骤 ④⑤）

④ B 的 Host 发送 HCI_LE_Periodic_Advertising_Sync_Transfer 命令 → B 的 Controller 在 ACL 连接上发送 LL_PERIODIC_SYNC_IND PDU → C 的 Controller 接收
⑤ C 的 Controller 自动解析 PDU 中的 SyncInfo，建立与 A 的周期广播同步，生成 Sync Established 事件上报 Host

阶段四：C 直接接收 A 的广播（步骤 ⑥⑦）

⑥ C 的 Controller 根据 SyncInfo，在正确的时间、正确的信道唤醒，直接接收 A 的 ADV_PERIODIC PDU------完全无需扫描
⑦ C 从 Periodic Advertising 数据中读取 BIGInfo ，同步 BIG（Broadcast Isochronous Group），接收 BIS（Broadcast Isochronous Stream）音频/数据流

3.3 为什么 C 能直接接收？------原理拆解

这是理解 PAST 的关键。Periodic Advertising 本质上是一个确定性调度系统：

复制代码

SyncInfo 提供的信息：
├── Offset     → "多久之后开始下一次广播"  → 解决 WHEN
├── Interval   → "每隔多久广播一次"        → 解决 PERIODICITY
├── Channel Map→ "用哪些 RF 信道"          → 解决 WHERE
├── Access Addr→ "广播的接入地址"          → 解决 FILTER
├── CRC Init   → "CRC 初始值"              → 解决 DECODE
└── Event Counter → "当前事件序号"         → 解决 CHANNEL HOPPING

有了这 6 个参数，C 的 Controller 能：

计算下一次广播的绝对时间：参考 ACL 连接的锚点 + Offset
计算跳频序列：用 Event Counter 和 Channel Map 推导下一次使用哪个信道
在目标时刻唤醒：Radio 直接调谐到目标信道
过滤和解码：用 Access Address 过滤，用 CRC Init 校验

类比：传统扫描像「不知道电视节目表，逐个频道翻找」；PAST 像「朋友直接把节目表和频道号给你，你到点打开就行」。

3.4 关键细节：PAST 只转移 SyncInfo，不转移 BIGInfo

一个常见误区：PAST 转移的是 Periodic Advertising 的同步信息，不是 BIGInfo。

PAST 转移后，C 可以直接接收 Periodic Advertising
但 BIGInfo 在 Periodic Advertising 的数据载荷中
C 仍需接收至少一个 Periodic ADV PDU 才能获取 BIGInfo
获取 BIGInfo 后，C 才能同步 BIG 并接收 BIS 数据

四、SyncInfo 结构详解

SyncInfo 是 PAST 的核心载荷，定义在 Core Spec Vol 6, Part B, Section 2.3.4.3：

|--------------------|---------|---------------------------------------|
| 字段 | 大小 | 说明 |
| Sync Packet Offset | 13 bits | 距参考点的时间偏移（30us 或 300us 单位） |
| Offset Units | 1 bit | 0 = 30us，1 = 300us |
| Offset Adjust | 1 bit | 若为 1，偏移量额外增加 2^13 × 30us |
| Interval | 12 bits | 广播间隔，单位 1.25ms（范围 7.5ms ~ 81.91875s） |
| Channel Map | 37 bits | bit n = 1 表示信道 n 被使用 |
| SCA | 3 bits | Sleep Clock Accuracy（发送方时钟精度等级） |
| Access Address | 32 bits | Periodic Advertising train 的接入地址 |
| CRC Init | 24 bits | CRC 初始值 |
| Event Counter | 16 bits | 当前周期广播事件计数器 |

Channel Hopping 计算：

C 的 Controller 收到 SyncInfo 后，用以下公式计算下一个事件的信道：

复制代码

channelIndex = (EventCounter + 1) mod 37
// 如果 channelIndex 在 Channel Map 中被使用 → 使用该信道
// 否则 → 使用 Channel Map 中 >= channelIndex 的下一个可用信道

每次收到一个 ADV_PERIODIC，Event Counter 递增，C 据此计算下一次的信道。

五、PAST 协议详解

5.1 涉及的 HCI 命令

发送方（Device B）：

|------------------------------------------------------------|-----------------------------------------------------|
| 命令 | 作用 |
| HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters | 配置 PAST 参数：skip（允许跳过的事件数）、sync_timeout（同步超时）、CTE 类型 |
| HCI_LE_Periodic_Advertising_Sync_Transfer | 执行转移：指定 conn_handle（到 C 的 ACL）和 sync_handle（要转移的同步） |

接收方（Device C）：

|----------------------------------------------------------------|------------------------------------------------------------------|
| 命令 | 作用 |
| HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Receive_Enable | 使能 PAST 接收：mode=1 使能，指定 conn_handle（到 B 的 ACL）、skip、sync_timeout |

生成的 HCI 事件：

|------------------------------------------------------|-------------------------------------------------|
| 事件 | 触发条件 |
| HCI_LE_Periodic_Advertising_Sync_Transfer_Received | C 的 Controller 收到 LL_PERIODIC_SYNC_IND 后上报 Host |
| HCI_LE_Periodic Advertising Sync Established | C 成功建立同步后上报，附带新的 sync_handle |

5.2 LL_PERIODIC_SYNC_IND PDU

这是 PAST 在 LL 层的实际传输载体，定义在 Core Spec Vol 6, Part B, Section 2.4.2.12。

复制代码

LL_PERIODIC_SYNC_IND PDU 结构：
┌──────────────────────┬──────────┬────────────────┬──────────────┬─────┬──────────────────┬─────────────┬───────────────┐
│ ID (1 byte)          │ Reserved │ SyncInfo       │ Channel Map  │ PHY │ Access Address   │ CRC Init    │ Event Counter │
│ (0x00 = Sync Transfer)│          │ (17 bytes)     │ (5 bytes)    │(1B) │ (4 bytes)        │ (3 bytes)   │ (2 bytes)     │
└──────────────────────┴──────────┴────────────────┴──────────────┴─────┴──────────────────┴─────────────┴───────────────┘

关键点：

这个 PDU 在 B-C 的 ACL 连接上以 LL Control PDU 形式发送
B 的 Controller 负责 PDU 构造和发送，Host 不需要参与 LL 层细节
C 的 Controller 负责解析 PDU 并自动建立同步

5.3 PAST 两种模式

|-------------------|-----------------------|---------------------------|
| 模式 | 说明 | 使用场景 |
| Sync Transfer | B 转移自己已有的 sync_handle | B 是扫描者，帮助 C 同步到 A |
| Set Info Transfer | B 转移自己的广播 Set 信息 | B 本身是广播者，直接告诉 C 自己的周期广播参数 |

Set Info Transfer 用 HCI_LE_Periodic_Advertising_Set_Info_Transfer 命令，适用于「手机既是广播者又想把广播转给耳机」的场景。

六、代码路径

6.1 BlueZ (Linux)

复制代码

内核态:
  net/bluetooth/hci_core.c     → HCI 命令发送框架
  net/bluetooth/hci_event.c    → LE Periodic Advertising Sync Established 事件处理
                                 LE Periodic Advertising Sync Transfer Received 事件处理
  net/bluetooth/hci_sync.c     → HCI 命令同步执行框架

用户态:
  src/shared/ad.c              → 广播数据解析
  src/shared/hci-cmd.c         → HCI 命令封装
  src/android/hal-hci.c        → HAL 层接口
  monitor/btmon.c              → HCI 日志监控工具

mgmt 接口:
  MGMT_OP_ADD_EXT_ADV_PARAMS   → 配置扩展广播
  // PAST 相关通过 mgmt 命令触发

关键调试 ：用 btmon 抓 HCI log，搜索 LE Periodic Advertising Sync Transfer 和 LL_PERIODIC_SYNC_IND。

6.2 Bluedroid (Android)

复制代码

system/bt/stack/hcic/
  hciblecmds.c                 → HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters
                                 HCI_LE_Periodic_Advertising_Sync_Transfer
                                 HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Receive_Enable
  hcicmd.c                     → HCI 命令发送

system/bt/stack/btm/
  btm_ble_5_gap.c              → BLE 5.x GAP 接口
  btm_ble_api.c                → BTM_BlePeriodicAdvSyncTransfer 等应用层 API

system/bt/stack/btu/
  hcitask.c                    → HCI 任务调度，事件分发

system/bt/main/
  stack_config.c               → 协议栈配置

应用层:
  frameworks/base/core/java/android/bluetooth/
    BluetoothAdapter.java       → 公共 API 入口
    BluetoothLeBroadcastAssistant.java → LE Audio Broadcast Assistant（PAST 调用方）

七、实际应用场景

7.1 LE Audio 广播音频（最核心场景）

这是 PAST 存在的根本原因。

复制代码

场景：机场候机厅广播音频

Device A = 机场广播发射器（发送 Periodic ADV + BIG + BIS 音频流）
Device B = 乘客手机（Broadcast Assistant，扫描发现 A）
Device C = 乘客 TWS 耳机（Broadcast Sink，接收音频）

流程：
1. 手机扫描发现机场广播的 Periodic ADV
2. 手机同步 Periodic ADV，读取 BIGInfo
3. 手机通过 BASS（Broadcast Audio Scan Service）写入耳机的 BASS Characteristic
4. 手机通过 PAST 将 SyncInfo 转移给左耳
5. 手机通过 PAST 将 SyncInfo 转移给右耳
6. 左右耳直接接收 A 的 BIS 音频流，无需扫描

为什么耳机不能自己扫描？

TWS 耳机电池通常 40-60mAh，持续扫描会耗尽电量
扫描占空比可能需要 10-30%，PAST 方式仅需在 Periodic ADV 时刻唤醒（<0.1%）
耳机的天线和 Radio 性能通常弱于手机

7.2 电子货架标签（ESL）

复制代码

Device A = ESL 网关（广播价格更新数据）
Device B = 手机 App（管理标签，扫描发现 A）
Device C = 电子货架标签（通过 PAST 接收更新数据）

优势：标签平时深度睡眠，仅在 PAST 转移后唤醒接收，电池寿命可达数年

7.3 传感器数据广播

复制代码

Device A = 环境传感器（周期广播温湿度数据）
Device B = 网关（已同步 A）
Device C = 新加入的显示设备（通过 PAST 快速同步）

优势：新设备无需扫描即可加入数据接收，部署灵活

八、调试技巧

8.1 用 btmon 抓 PAST 流程

复制代码

# 抓取 HCI 日志
sudo btmon -w past_debug.log

# 过滤 PAST 相关命令和事件
btmon -r past_debug.log | grep -E "Periodic|Sync Transfer|PERIODIC_SYNC"

关键日志标识：

> HCI_LE_Periodic_Advertising_Sync_Transfer → B 发起转移
< HCI_LE_Periodic Advertising Sync Established → C 成功同步
LL_PERIODIC_SYNC_IND → LL 层 PDU 传输

8.2 常见问题排查

|---------------------------|-----------------|-----------------------------------------------------------------|
| 问题 | 可能原因 | 排查方法 |
| C 收不到 PAST | B-C 之间没有 ACL 连接 | 检查连接状态，hcitool leacl 确认 |
| C 同步建立后立即丢失 | sync_timeout 太短 | 检查 Set_Periodic_ADV_Sync_Transfer_Receive_Enable 的 timeout 参数 |
| C 同步成功但收不到 ADV_PERIODIC | A 已停止广播 | 确认 A 仍在发送 Periodic ADV |
| SyncInfo Offset 计算错误 | ACL 锚点参考不正确 | 检查 LL_PERIODIC_SYNC_IND 的发送时间点 |
| C 的 Event Counter 与 A 不同步 | PAST 转移时延迟过大 | 检查 ACL 连接的 latency 和 timeout |

8.3 PTS 测试

PAST 相关的 PTS 测试用例：

PAST/SR/BI-01-C：Sync Transfer 基本流程
PAST/SR/BI-02-C：Set Info Transfer 流程
PAST/SR/BI-03-C：PAST 参数配置
PAST/CG/BI-01-C：Controller 在 ACL 上发送 LL_PERIODIC_SYNC_IND

九、自研协议栈实现要点

对于你团队自研蓝牙协议栈 Host，PAST 实现需要关注：

9.1 Host 层职责

复制代码

Host 需要实现的:
├── HCI 命令封装和发送
│   ├── LE_Set_Periodic_ADV_Sync_Transfer_Parameters
│   ├── LE_Periodic_ADV_Sync_Transfer
│   ├── LE_Set_Periodic_ADV_Sync_Transfer_Receive_Enable
│   └── LE_Periodic_ADV_Set_Info_Transfer
├── HCI 事件处理
│   ├── Periodic_Advertising_Sync_Transfer_Received
│   └── Periodic_Advertising_Sync_Established
├── sync_handle 管理
│   ├── 维护 sync_handle → 广播源映射表
│   └── PAST 转移后 C 侧生成新 sync_handle
└── 上层接口（GATT BASS / 应用层 API）

Host 不需要实现的 (Controller 负责):
├── LL_PERIODIC_SYNC_IND PDU 构造和解析
├── SyncInfo 中 Offset 的精确时间计算
├── Channel Hopping 算法
└── Radio 调度（何时唤醒、调谐到哪个信道）

9.2 关键实现细节

sync_handle 生命周期管理：PAST 转移后，B 侧的 sync_handle 仍然有效（B 继续同步），C 侧生成一个新的 sync_handle。两者独立，互不影响。
skip 和 timeout 参数：

- skip：允许 C 连续错过多少个 Periodic ADV 事件而不丢失同步
- sync_timeout：超过此时间未收到任何 ADV_PERIODIC 则同步丢失（范围 10ms~163.84s）
- 建议初始值：skip = 0，sync_timeout = 1000ms（根据实际广播间隔调整）

Service Data 字段 ：HCI_LE_Periodic_Advertising_Sync_Transfer 中的 16-bit Service Data 由 B 的 Host 设置，C 的 Host 通过 Sync_Transfer_Received 事件接收。可携带应用层元数据（如广播源 ID）。
与 BASS 的联动：在 LE Audio 场景中，PAST 通常由 BASS（Broadcast Audio Scan Service）触发。B 的 Host 写入 C 的 BASS Add Source Characteristic 后，自动触发 PAST 流程。

十、总结

|--------|------------|----------------|
| 维度 | 传统扫描同步 | PAST 转移同步 |
| 功耗 | 高（持续扫描） | 极低（仅目标时刻唤醒） |
| 发现时间 | 数百ms~数秒 | 即时（一次 ACL PDU） |
| 可靠性 | 依赖无线扫描 | ACL 可靠传输 |
| 适用设备 | 手机、网关 | 耳机、标签、传感器 |
| 蓝牙版本 | 5.0+ | 5.0+ |
| 依赖条件 | 无 | B-C 间有 ACL 连接 |

PAST 的本质是：把「发现」和「接收」解耦。B 负责「发现」（扫描），C 负责「接收」（直接听）。中间通过 ACL 连接把同步信息可靠地传递过去。

对于你团队的三个工作板块：

产测陪测：PAST 测试用例是产线必测项（LE Audio 模组）
Bringup：BlueZ/Bluedroid 的 PAST 流程调试是客户常见问题
自研协议栈：PAST 的 Host 层实现相对简单（HCI 命令+事件管理），但 Controller 侧的 SyncInfo 时间计算是难点

参考文档：Bluetooth Core Specification v5.4, Vol 6, Part B, Section 4.4.5 (PAST), Section 2.4.2.12 (LL_PERIODIC_SYNC_IND)
