前言
在工业显示、AI视觉终端的嵌入式开发场景里，HDMI转MIPI信号转换一直是高频痛点：既要保证4K高分辨率下的传输稳定性，还要适配瑞芯微、海思等主流主控平台，同时兼顾开发效率与物料成本。龙讯LT6911UXC作为国产HDMI2.0转MIPI/LVDS转换芯片，凭借全集成设计，已经在车载中控、便携检测设备等领域实现大规模量产。本文基于我们团队在RK3588平台上的实测开发经验，完整拆解这款芯片的核心特性、驱动移植步骤、量产调试全流程，帮你跳过网上零散教程的坑，2天内完成从硬件到功能的全链路打通。
一、核心硬件特性：单芯片搞定全链路转换，省掉FPGA成本
LT6911UXC是一款高度集成的HDMI2.0转双端口MIPI DSI/CSI与LVDS转换器，无需外挂MCU就能自动运行，大幅简化硬件设计：
- HDMI2.0原生接收能力
完全兼容HDMI2.0b、HDMI1.4、DVI1.0标准，支持HDCP2.2/1.4加密协议，最高传输速率6Gbps，原生支持4K@60Hz高清视频输入，内置自适应均衡电路，3米以上HDMI长线传输也不会出现信号衰减闪屏问题。芯片自带EDID阴影存储，可预设多组分辨率参数，自动适配不同品牌的HDMI输入源。 - 灵活多接口输出配置
支持1/2个可配置的MIPI DSI/CSI端口，每个端口包含1路时钟通道和1-4路可配置数据通道，单通道速率覆盖80Mbps-2Gbps，总带宽最高16Gbps，完全符合D-PHY1.2、DSI1.3、CSI-2 1.3标准。同时兼容单/双端口LVDS输出，每路数据通道速率最高1.2Gbps，总带宽9.6Gbps，支持VESA和JEIDA标准，可直接驱动各类工业屏、车载屏。 - 全集成设计大幅降本
内置独立微处理器，无需额外外挂MCU即可自动运行，支持通过100/400kHz I2C接口完成参数配置和固件升级。集成I2S和SPDIF数字音频输出，支持32-192kHz采样率的2通道音频传输，兼容PCM、杜比数字、DTS等音频格式，不用额外音频转接芯片就能实现音视频同步。自带完整颜色空间转换模块，支持RGB↔YUV444↔YUV422的8bit格式互转，适配不同主控平台的视频输入要求。 - 工业级高可靠适配

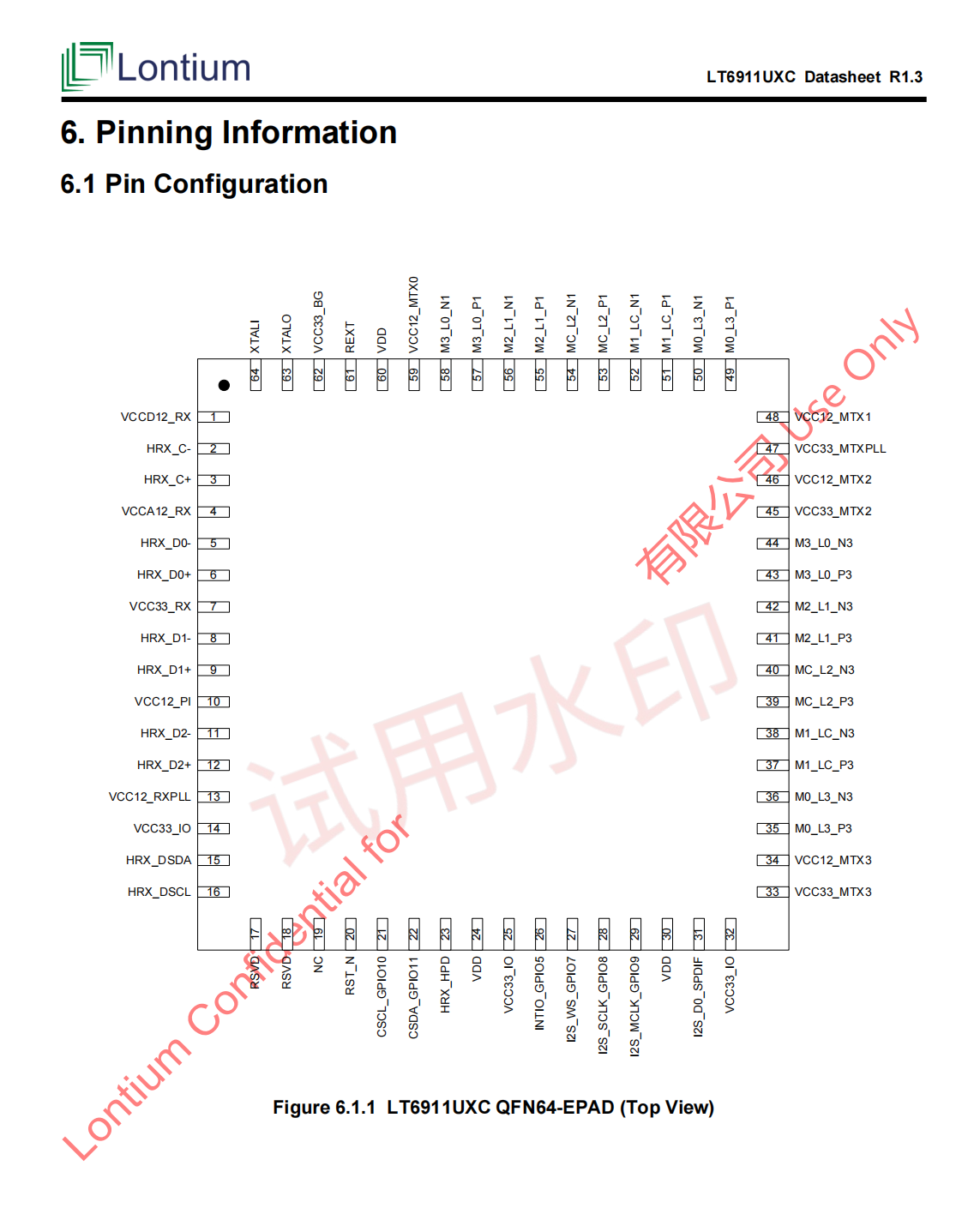

采用QFN64（7.5×7.5mm）封装，工作温度覆盖-40℃至+85℃，完全满足工业级、车规级场景的宽温运行要求，国产芯片量产供货周期稳定，不存在海外同类芯片的断货涨价风险。
二、RK3588平台实测驱动移植步骤
我们基于Linux V4L2框架完成了完整驱动适配，普通开发者跟着步骤走，1-2天就能打通基础功能：
- 硬件连接确认
将LT6911UXC的MIPI CSI输出端口对接RK3588的CIF模块MIPI输入通道，I2C引脚连接主控的I2C3接口，复位引脚接到GPIO3_A5，硬件上确认电源轨3.3V供电正常，避免电源纹波过大导致芯片初始化失败。 - 设备树配置修改
在RK3588的设备树文件中添加LT6911UXC的节点，配置I2C地址为默认0x2B，复位GPIO为低电平有效，绑定V4L2子设备驱动，设置MIPI CSI通道的lane数量为4，传输速率配置为1.5Gbps，匹配4K@60Hz的带宽需求。 - 驱动源码编译集成
将官方提供的LT6911UXC驱动源码放到内核drivers/media/i2c目录下，修改Makefile添加编译选项，重新编译内核镜像和设备树文件，烧录到RK3588开发板后，启动系统就能在/dev目录下自动生成videoX设备节点。 - 功能验证测试
通过v4l2-ctl命令配置视频采集参数，设置分辨率3840×2160、帧率60，启动采集后用ffmpeg推流，实测画面无丢帧、无花屏，音视频同步延迟控制在20ms以内，完全满足工业级实时采集需求。

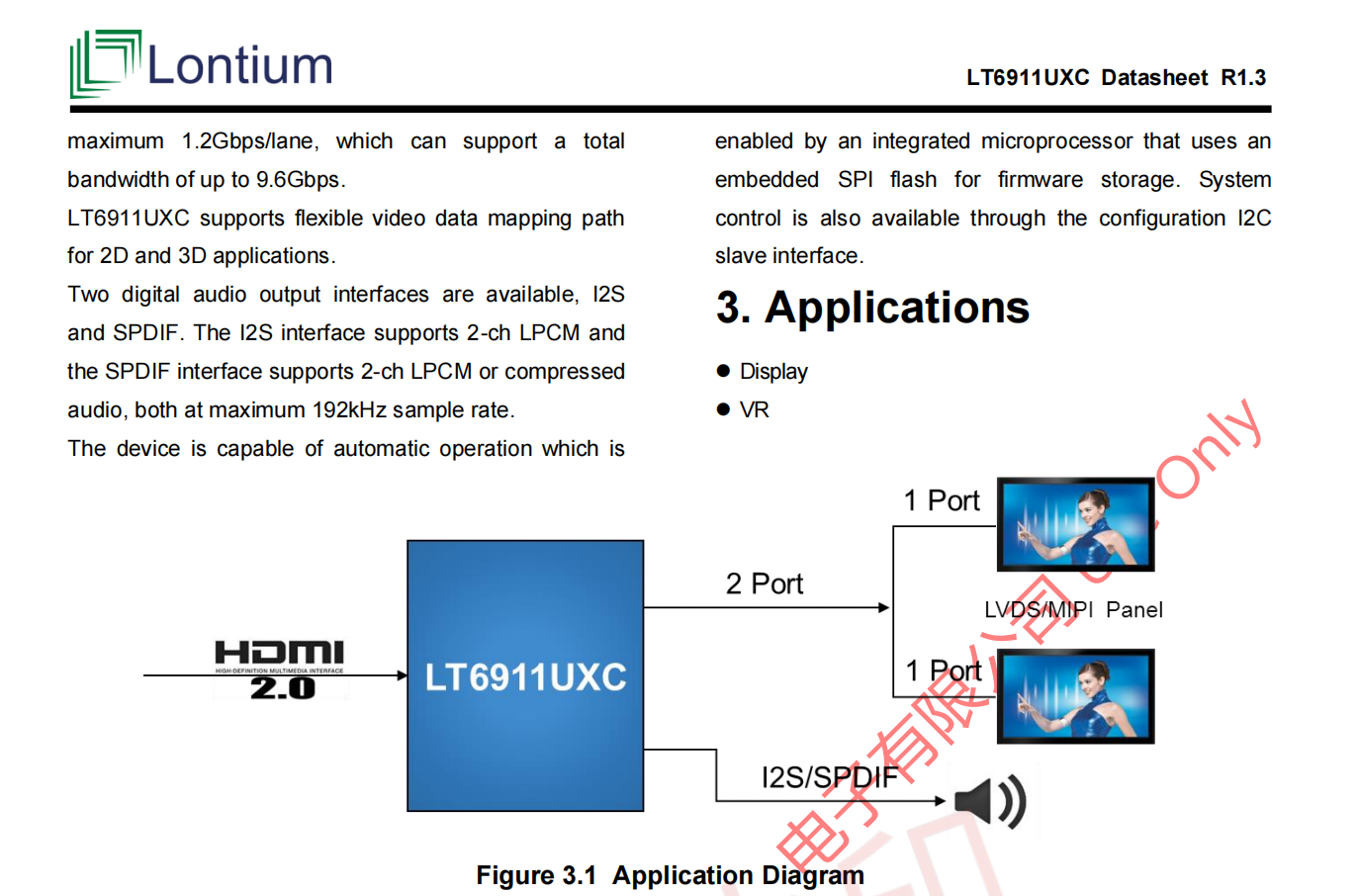

三、量产落地典型场景
LT6911UXC凭借高集成度特性，已经在多个领域实现大规模落地：
- 工业显示终端：直接将HDMI信号转换为MIPI信号驱动小尺寸工业屏，省去传统HDMI转LVDS转接板，适配工业一体机、便携检测设备的紧凑空间设计。
- 车载娱乐系统：宽温高可靠特性适配车载复杂电磁环境，实现后排娱乐屏的HDMI输入转MIPI驱动，支持4K高清视频播放。
- VR/AR设备：双端口MIPI同步输出3D左右帧画面，实现高刷新率的沉浸式显示效果，降低VR头显的硬件设计复杂度。
- 高清视频采集盒：对接瑞芯微、海思主控的MIPI CSI接口，实现低延迟的4K60视频采集，无需额外USB采集芯片，提升设备稳定性。
四、调试避坑指南：解决90%的开发高频问题
基于实测开发经验，整理了几个网上教程很少提到的坑点快速解决方法：
- 遇到HDMI输入源无法识别的问题，优先修改驱动里的EDID预设参数，添加主流显卡、机顶盒的分辨率配置，就能解决大部分兼容性问题。
- MIPI输出出现画面花屏时，适当降低MIPI通道的传输速率，调整驱动里的发射端摆幅和预加重参数，就能解决高速信号过冲导致的误码问题。
- 平台识别不到芯片时，用i2cdetect命令扫描I2C总线，确认0x2B地址是否在线，检查复位引脚电平逻辑是否配置正确，就能快速定位硬件连接问题。
- 音视频不同步时，通过配置芯片内部的音频FIFO深度，调整音频采样时钟的偏移量，就能实现音视频的完美同步输出。
总结
LT6911UXC作为国产高集成度HDMI转MIPI转换芯片，完美解决了嵌入式开发中高分辨率信号转换的痛点，相比传统"HDMI接收+FPGA+MIPI发送"的三级方案，整体BOM成本降低40%以上，PCB面积缩小60%，兼顾高性能、低成本和开发便捷性，是目前工业显示、AI视觉终端开发中极具性价比的选型方案。
