7.2.4 ** PDCCH信道总体概念**
经过前面SSB、PBCH和初始接入流程的学习，我们知道手机在解码MIB之后，拿到了打开"控制信息之门"的第一把钥匙------CORESET#0的配置。那么，门后面是什么呢？是一整套精密的指挥系统。从本节开始，我们将深入这套系统的核心------物理下行控制信道，PDCCH。它是5G空口资源调度的"总调度员"，所有上下行数据的传输，都必须听它的号令。
7.2.4.1 ** PDCCH的基本概念和目的分类**
我们先思考一个根本性的问题：为什么5G系统要专门设计一个物理控制信道？这要从业务信道的本质说起。
一、业务信道的三层不确定性
承载用户数据的PDSCH和PUSCH，有一个非常重要的共同特征：它们是动态或半动态共享的。这句话怎么理解？我们可以拆开看三层含义。
| 层次 | 不确定的内容 | 具体说明 |
|---|---|---|
| 第一层 | "有或没有"是不确定的 | 一个小区里有成百上千的用户，但并不是每个用户在每一个时刻都有数据要收发。网络需要根据实际情况动态决定：这个时隙给谁发、不给谁发 |
| 第二层 | "资源在哪"是不确定的 | 即使决定给某个用户调度数据，具体占用哪些频段的资源块（RB）、哪个时隙、哪些符号，也是每次调度都可能变化的，目的是灵活适配信道条件，实现多用户频率分集增益 |
| 第三层 | "属性如何"也是不确定的 | 这次传输用QPSK还是256QAM？码率是多少？用几层MIMO？这些物理层参数都需要根据实时的信道质量来动态调整 |
可以想象一下，如果让手机像"开盲盒"一样，自己去猜测PDSCH/PUSCH的这些信息，那将是灾难性的------效率极低、错误百出。因此，系统必须有一个"先知"，在每次数据传送之前，就明确地告诉手机："注意！接下来有你的事，在某某时间、某某频率、用某某方式，去接收（或发送）数据。"这个"先知"，正是PDCCH。它承载的指令，叫做下行控制信息，DCI（Downlink Control Information）。
所以，PDCCH的核心作用可以用一句话概括：它是承载DCI的物理信道，负责对PDSCH和PUSCH进行调度。没有PDCCH的调度，PDSCH和PUSCH就无法正确工作。需要说明的是，PDCCH本身并不是调度的"总控制"角色------它并不具备调度器（Scheduler）的策划功能，而只是把基站调度器所生成的调度信息，忠实地指示给手机。
二、PDCCH与PUCCH：并非对等的一对信道
这里需要特别提醒一个容易产生误解的对照关系：既然有下行控制信道PDCCH，那上行控制信道PUCCH是不是与它功能对等，只是方向相反？答案是否定的。
| 信道 | 方向 | 核心功能 |
|---|---|---|
| PDCCH | 基站 → 终端（下行） | 承载DCI，是基站向手机下达的调度命令，是资源分配的起点 |
| PUCCH | 终端 → 基站（上行） | 手机向基站反馈状态信息，例如HARQ ACK/NACK、调度请求SR、信道状态信息CSI等，并不承担调度指示的功能 |
一个是"下行命令"，一个是"上行报告"，功能完全不同。之所以要特别强调这一点，是因为无论上行业务信道还是下行业务信道，其调度都统一依靠PDCCH来指挥------调度器只存在于基站（gNB）一侧，终端并不具备这样的总体调度能力，因此PDCCH承担着这一核心枢纽的角色，而PUCCH并不与之对等。
三、盲检的根源：不确定性向下传递
既然动态共享的PDSCH/PUSCH从用户角度看具有前面所说的三层不确定性，那么对它们进行指示和调度的PDCCH，同样也继承了这种不确定性------手机既不能确定某个位置是否真的存在属于自己的PDCCH，也不能提前知道即便存在，其具体的格式、聚合等级又是怎样的。这正是PDCCH需要进行盲检（Blind Detection）的根本原因。
所谓盲检，是指手机在整个检测过程中，需要不断地进行尝试性接收，并对每一次尝试做相应的校验（例如CRC校验、扰码校验等）------校验成功，则说明找到了属于自己的PDCCH，进而获取其中的DCI信息；校验不成功，则换下一种可能性继续检测。这与我们此前介绍PBCH/SSB检测时提到的盲检有相似之处，也有本质区别：SSB的盲检本质上是对同步信号（一种序列）做相关运算校验；而PDCCH的盲检，则是通过DCI后附加的CRC冗余校验码来完成校验，二者虽然都属于"盲检"范畴，但所用的校验方法截然不同。
由于PDSCH和PUSCH本身在某个时频位置是否存在是不确定的，PDCCH相应地也就具有"可有可无"的动态性------对手机而言，某个位置究竟有没有PDCCH，它无法预先确知，只能尝试检测；万一这个位置根本没有PDCCH，检测自然一无所获，但手机仍然需要去尝试，以防万一真的存在。这正是盲检这一概念最根本的来源。
四、PDCCH的多样性：为何需要分类
理解了PDCCH的必要性之后，我们再来看它的多样性。调度一个用户的专属数据，和广播系统消息SIB1，能是同一种指令吗？显然不能。
手机在检测的时候，会根据不同的属性、不同的资源，在PDCCH中解调出所谓的DCI。DCI中包含一些相应的字段，用以指示手机：有没有对应的资源（如果PDCCH已经被正确接收，原则上就说明确实存在这样的资源）；如果有，这个资源在哪个时间点、哪些频域位置；以及这个资源本身的属性是怎样的（调制方式、码率、MIMO层数等物理层参数）。这些内容都包含在不同类型的DCI当中，手机通过盲检即可获得。
因此，PDCCH需要根据其所调度PDSCH/PUSCH的具体用途不同而进行分类，这一分类直接体现在一个关键标识上------RNTI（Radio Network Temporary Identifier，无线网络临时标识）。不同类型的调度目标（例如广播消息、公共信令、用户专属数据），会使用不同的RNTI来加扰PDCCH的CRC校验位，手机据此即可判断某次成功解调出的PDCCH，究竟属于哪一种类型、服务于什么目的。关于RNTI具体如何区分不同类型PDCCH的详细内容，将是下一小节"7.2.4.2 用不同的RNTI来表示不同类型的PDCCH"所要重点讨论的话题。
作为预告，这里先给出DCI Format 1_0（用于调度下行PDSCH的一种常见DCI格式）的完整字段构成，供读者对DCI所携带信息的丰富程度建立一个直观印象：

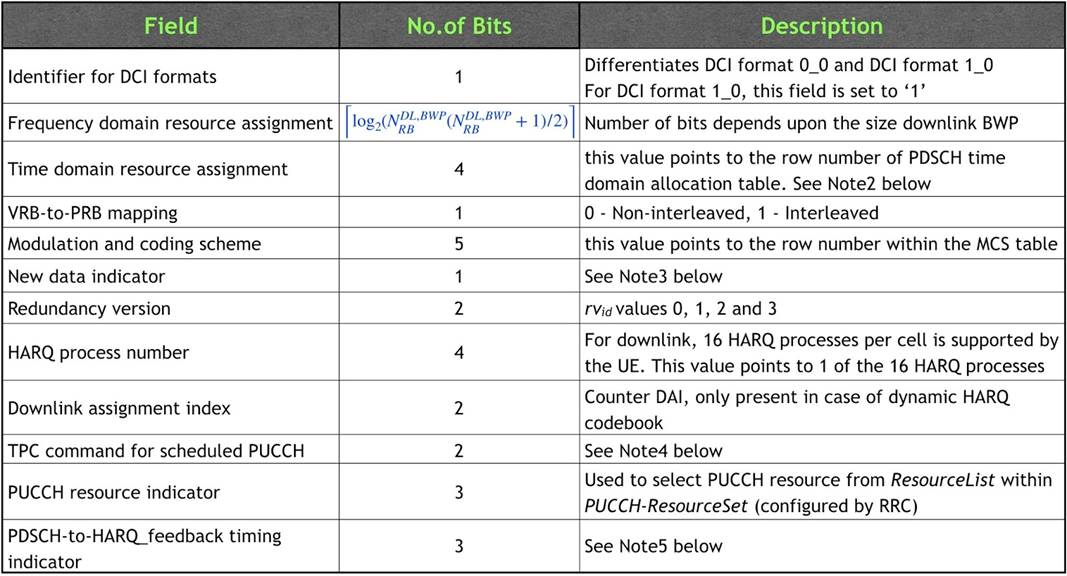

图7.2.4.1-3 DCI Format 1_0字段构成一览：涵盖频域/时域资源分配、调制编码方式、HARQ相关参数、PUCCH反馈指示等（原讲义配图）
可以看到，一条DCI中包含了从资源分配（频域、时域）、调制编码方案（MCS）、新数据指示（NDI）、冗余版本（RV）、HARQ进程号，到PUCCH资源指示、HARQ反馈定时指示等十余个字段，这些内容共同构成了手机准确接收对应PDSCH所需的全部关键信息。不同格式的DCI，其具体字段构成也会有所不同，这部分内容本教材将在后续章节中做专门展开，此处仅作为对DCI丰富内容的直观预览。
五、直观示意：PDCCH在时频资源网格中的位置
为了更直观地理解PDCCH在实际时频资源中的分布方式，下面结合几张示意图与真实截图来说明。

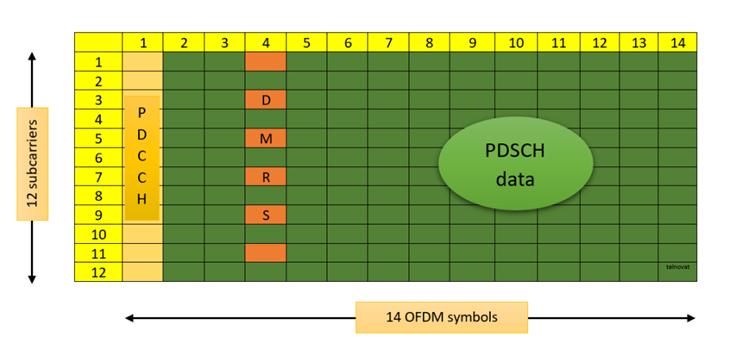

图7.2.4.1-1 一个PRB内PDCCH与PDSCH资源共存示意：12个子载波×14个OFDM符号，第一列为PDCCH，第四列为DMRS（原讲义配图）
图中展示的是一个物理资源块（PRB）的基本构成：纵向是12个子载波，横向是14个OFDM符号，二者共同构成12×14的资源单元（RE，Resource Element）网格。在常见的资源分配方式下，例如在第一个符号上，往往放置的就是PDCCH（或者说CORESET）所占用的资源，不论是CORESET0还是后续业务阶段所使用的其他CORESET，道理都是相通的；图中第四列所标注的D-M-R-S，代表PDSCH自身的解调参考信号所占用的位置；其余大部分资源，则用于承载真正的PDSCH数据。需要说明的是，一个RB通常远不足以承载一个完整的PDSCH，实际场景中PDCCH与PDSCH往往会跨越多个RB乃至多个时隙分布，具体是集中于同一时隙还是延伸到后续时隙，取决于系统的实际配置。

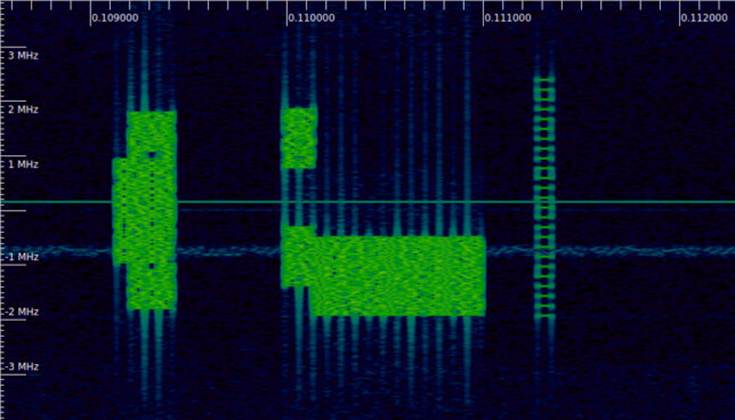

图7.2.4.1-2 真实频谱分析仪截图：SSB与后续PDCCH/PDSCH资源在时频域上的实际占用情况（原讲义配图）
这是一张来自频谱分析仪的真实资源占用截图。从图中可以观察到：左侧独立的一块信号，正是SSB------其内部前面是同步信号（占1个符号），中间间隔1个符号，其余部分则是PBCH的资源，这一模式清晰可辨；紧随其后的区域，则对应着某个子帧或时隙开始处的PDCCH资源（约3个符号），其中还能看到两部分并存的PDCCH内容，这可能代表着同一CORESET资源当中，同时承载了两个用户或两种功能的DCI。若其中一份PDCCH对应的正是CORESET0，那么它接下来就会指示手机向后去查找SIB1所在的PDSCH资源；另一份则可能指向其他未在图中标注出来的资源。这张图非常直观地展示了SSB/PBCH与PDCCH（如CORESET0）、以及二者所分别指示的SIB1或其他PDSCH资源之间的相互关系。
六、本节小结
本节从CORESET0检测的引子出发，正式进入PDCCH信道的总体学习。我们系统讲解了PDCCH存在的根本原因------业务信道PDSCH/PUSCH具有"有无不确定、位置不确定、属性不确定"三层不确定性，必须依靠PDCCH这一"先知"角色，通过DCI提前告知手机相关调度信息；明确了PDCCH与PUCCH并非对等的一对信道，前者是基站下达的调度命令，后者是终端反馈的状态信息；揭示了PDCCH盲检的根本来源，正是PDSCH/PUSCH不确定性向PDCCH的传递；并说明了PDCCH需要依据RNTI对不同调度目的进行分类的必要性。最后，结合原讲义中的RB资源网格示意图与真实频谱分析仪截图，直观展示了PDCCH在时频资源中的实际分布形态。
掌握了PDCCH的基本概念与目的分类框架后，下一小节"7.2.4.2 用不同的RNTI来表示不同类型的PDCCH"，我们将具体展开讨论RNTI这一关键标识，是如何精细化地区分出各种不同类型、服务于不同目的的PDCCH的。
