数据可视化Three.js 3D 地图实战：单文件原生实现省域区县拉伸建模

用纯原生 HTML/JS 重写了一套 Three.js 3D 地图。零构建、零依赖（除 Three.js CDN）、单文件直接扔到 PHPStudy 就能跑。本文完整记录技术选型、核心实现、以及一个导致地图完全不显示的 GeoJSON 嵌套层级 Bug 的排查全过程。

缘起

在做数据可视化产品线时，需要一个可复用的 3D 地图组件，从墨卡托投影到 ExtrudeGeometry 拉伸建模，再到光柱、粒子、CSS2D 标签，完整度很高。

纯原生 HTML/JS
Three.js 用经典 <script> 标签引入（r128），不碰 ES Module importmap
Canvas 程序化生成全部纹理，不加载任何外部 PNG
单文件交付，一个 HTML 搞定一切

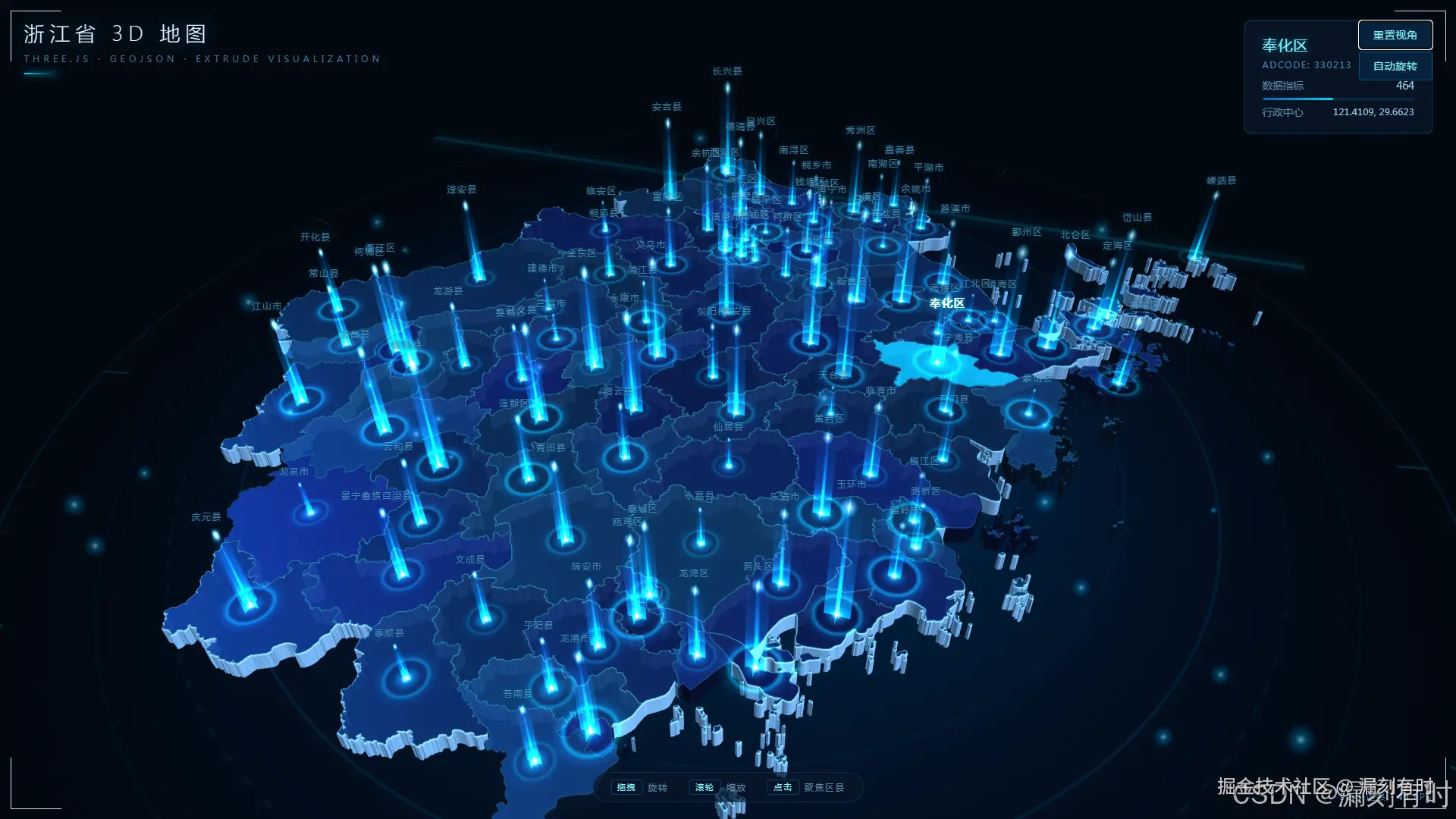

最终效果：浙江省 90 个区县级行政区，3D 拉伸 + 光柱标记 + 呼吸光环 + 扫描线 + 上升粒子 + hover 高亮 + click 飞行聚焦。

技术架构

整体数据流很清晰：

arduino 复制代码

GeoJSON 数据
    │
    ▼
墨卡托投影 + 包围盒归一化
    │
    ▼
ExtrudeGeometry 拉伸建模（Shape → 3D Mesh）
    │
    ├──► 光柱标记
    ├──► 呼吸光环
    ├──► 扫描线
    ├──► 上升粒子
    └──► CSS2D 标签
    │
    ▼
OrbitControls 交互（hover 高亮 / click 飞行聚焦）

核心实现拆解

1. 墨卡托投影与坐标归一化

经纬度不能直接喂给 Three.js，得先转成平面坐标。用标准的墨卡托投影公式：

javascript 复制代码

function geoMercator(lng, lat) {
  var x = (lng * 20037508.34) / 180;
  var y = Math.log(Math.tan(((90 + lat) * Math.PI) / 360)) / (Math.PI / 180);
  y = (y * 20037508.34) / 180;
  return { x: x, y: y };
}

投影后的坐标范围很大（百万级），需要计算所有要素的包围盒，归一化到 ±40 单位范围内：

javascript 复制代码

var cx = (minX + maxX) / 2, cy = (minY + maxY) / 2;
var range = Math.max(maxX - minX, maxY - minY);
var scale = range / TARGET_SIZE;
// normalize(lng, lat) → { x, y } 落在 ±40 内

这样不管是哪个省、哪个国家，地图都会自动居中且尺寸一致。

2. ExtrudeGeometry 3D 拉伸建模

这是整个地图的核心。遍历 GeoJSON 的每个区县，将外环坐标转为 Three.js Shape，其余环作为孔洞（处理飞地/岛屿），通过 ExtrudeGeometry 拉伸成立体模型：

javascript 复制代码

coords.forEach(function(polygon) {
  polygon.forEach(function(ring, ringIdx) {
    if (ringIdx === 0) {
      // 第一个 ring = 外环
      var shape = new THREE.Shape();
      ring.forEach(function(ll, i) {
        var n = normalizer.normalize(ll[0], ll[1]);
        if (i === 0) shape.moveTo(n.x, n.y);
        else shape.lineTo(n.x, n.y);
      });
      // 其余 ring 作为孔洞（飞地/岛屿）
      for (var h = 1; h < polygon.length; h++) {
        var hole = new THREE.Path();
        polygon[h].forEach(function(ll) {
          var n = normalizer.normalize(ll[0], ll[1]);
          // ... hole.lineTo(n.x, n.y)
        });
        shape.holes.push(hole);
      }
      var geo = new THREE.ExtrudeGeometry(shape, {
        depth: MAP_DEPTH,
        bevelEnabled: true,
        bevelSegments: 2,
        bevelSize: 0.08
      });
    }
  });
});

顶面和侧面用不同材质------顶面亮色、侧面暗色，立体感立刻就出来了。

3. Canvas 程序化纹理（零图片依赖）

所有视觉纹理全部用 Canvas 2D API 动态绘制：

光柱纹理：线性渐变 + 径向渐变，从底部亮白向上过渡到透明青色
呼吸光环 ：径向渐变圆环，配合 sin 函数做缩放 + 透明度脉冲
底盘光圈：1024×1024 Canvas 绘制同心圆、虚线环、72 刻度线，缓慢旋转
扫描线 ：横向渐变条，沿 Y 轴 sin 往复运动，AdditiveBlending 混合
上升粒子：Sprite + 径向渐变纹理，50 个粒子随机位置循环上升

以光柱纹理为例：

javascript 复制代码

function createPillarTexture() {
  var canvas = document.createElement('canvas');
  canvas.width = 128; canvas.height = 512;
  var ctx = canvas.getContext('2d');
  var grad = ctx.createLinearGradient(0, 512, 0, 0);
  grad.addColorStop(0, 'rgba(0,212,255,0.9)');
  grad.addColorStop(0.4, 'rgba(0,180,255,0.4)');
  grad.addColorStop(1, 'rgba(0,120,200,0)');
  ctx.fillStyle = grad;
  ctx.fillRect(32, 0, 64, 512);
  // ... 叠加径向光晕
  return new THREE.CanvasTexture(canvas);
}

代码量比直接贴 PNG 大，但换来了单文件可移植------不需要操心图片路径、CORS、打包配置。

4. 交互系统

Raycaster 拾取 ：mousemove 时将屏幕坐标转为 NDC，与所有 provinceMeshes 求交，命中则改 emissive 发光。

飞行聚焦 ：click 时用 easeOutQuart 缓动函数在 800ms 内将相机从当前位置插值到目标区县上方，比直接 lookAt 丝滑很多。

数据面板 ：hover 时右上角 HTML 面板显示区县名、ADCODE、模拟数据值，带进度条动画。面板用 CSS backdrop-filter 做毛玻璃效果。

踩坑实录：一个 NaN 导致地图完全消失

这是本次开发最值得记录的部分。

初版写完打开页面------Loading 消失了，但 3D 区域一片空白。控制台报：

vbnet 复制代码

THREE.BufferGeometry.computeBoundingSphere():
Computed radius is NaN.
The "position" attribute is likely to have NaN values.

根因：GeoJSON MultiPolygon 坐标嵌套层级理解错误

GeoJSON 的 MultiPolygon 正确结构是三层嵌套：

less 复制代码

coordinates = [ polygon, ... ]        // Level 0: MultiPolygon
polygon     = [ ring, ... ]           // Level 1: ring[0]=外环, 其余=孔洞
ring        = [ [x,y], [x,y], ... ]   // Level 2: 坐标点数组

但我写代码时多套了一层 forEach，把 ring 当成了 polygon 来处理：

javascript 复制代码

// ❌ 错误：多了一层嵌套
coords.forEach(multiPolygon => {
  multiPolygon.forEach(polygon => {
    var outer = polygon[0];  // polygon[0] 取到的是单个点 [x,y]！
    outer.forEach(ll => {
      // ll 此时是数字（经度或纬度），ll[0] = undefined → NaN
    });
  });
});

polygon[0] 取到的是 [120.17, 30.25] 这样的单点坐标，再 forEach 时 ll 已经是数字 120.17，ll[0] 是 undefined，传给投影函数就产生了 NaN。Three.js 拿到全是 NaN 的顶点数据，computeBoundingSphere 算不出包围球，整个几何体就"消失"了。

修复：去掉多余层级 + 防御性校验

修复后的代码：

javascript 复制代码

// ✅ 正确：coords → polygon → ring 三层
coords.forEach(function(polygon) {
  polygon.forEach(function(ring, ringIdx) {
    if (ringIdx === 0) {
      var shape = new THREE.Shape();
      ring.forEach(function(ll, i) {
        if (!ll || ll.length < 2) return;  // 防御性过滤
        var n = normalizer.normalize(ll[0], ll[1]);
        if (isNaN(n.x) || isNaN(n.y)) return;  // NaN 拦截
        if (i === 0) shape.moveTo(n.x, n.y);
        else shape.lineTo(n.x, n.y);
      });
    }
  });
});

同时排查并修复了三处相同问题：① buildMap 的 Shape 构建 ② makeNormalizer 包围盒计算 ③ fallback 中心点计算。

刷新页面，90 个区县从底部依次升起，地图正常显示。

教训

处理 GeoJSON 前，先 console.log 确认实际嵌套深度。

不同数据源（DataV.GeoAtlas、高德、天地图）的 Polygon/MultiPolygon 层级可能有差异，不能凭假设写遍历代码。NaN 是 Three.js 最常见的"静默杀手"------它不会直接报错崩溃，但会让几何体悄无声息地消失。在坐标入口加 isNaN() 防御性校验，能省很多排查时间。

功能清单

功能	状态	说明
3D 拉伸地图	✅ 完成	90 个区县 ExtrudeGeometry 建模，顶面/侧面双材质
墨卡托投影	✅ 完成	经纬度→墨卡托→归一化，自动居中缩放
入场动画	✅ 完成	90 个区县从底部依次升起（错峰 15ms），easeOutCubic
光柱标记	✅ 完成	交叉光柱 + 底部光点 + 呼吸光环，Canvas 纹理
CSS2D 标签	✅ 完成	区县名称随 3D 位置渲染，hover 放大高亮
Hover 高亮	✅ 完成	Raycaster 拾取，emissive 发光，信息面板弹出
Click 聚焦	✅ 完成	easeOutQuart 缓动飞行到目标区县
自动旋转	✅ 完成	按钮开关，用户交互后自动暂停
底盘光圈	✅ 完成	同心圆 + 虚线 + 刻度，缓慢旋转
扫描线	✅ 完成	横向光带沿 Y 轴 sin 往复运动
上升粒子	✅ 完成	50 个 Sprite 粒子随机分布、循环上升
边框线	✅ 完成	每个区外环 LineLoop 青色描边
FPS 统计	✅ 完成	右下角实时帧率 + 区县计数
重置视角	✅ 完成	一键回到初始相机位置
真实数据接入	⏳ 待做	当前 value 为模拟值，需对接业务 API
飞线动效	⏳ 待做	区县之间的迁徙/连接飞线（贝塞尔曲线 + 纹理动画）
区域下钻	⏳ 待做	点击区县加载下级 GeoJSON（乡镇/街道级）

开发时间线

时间	节点	说明
09:56	需求提出	参考掘金文章生成 Three.js 3D 地图
10:00	初版（中国地图）	ES Module importmap 方式，加载阿里云 DataV 全国 GeoJSON
10:06	需求调整	改用本地浙江省 GeoJSON + 纯原生 HTML，写入 PHPStudy 目录
10:09	第二版完成	Three.js r128 script 标签，883 行，31.3KB
10:11	Bug 反馈	地图空白，控制台 NaN 错误
10:11	Bug 修复	修正 MultiPolygon 坐标嵌套层级，增至 909 行 / 32.5KB
12:16	日志整理	归档技术决策、Bug 根因和经验教训

从需求提出到 Bug 修复，实际开发时间约 15 分钟。

几点经验

1. 参考 ≠ 照搬。 理解核心原理（墨卡托投影、ExtrudeGeometry、Raycaster）后，用原生 JS 重写反而更轻量------少了 Vite 构建、npm 依赖、node_modules，一个 HTML 文件扔到任何静态服务器都能跑。

2. Canvas 纹理是单文件方案的关键。 虽然代码量比贴 PNG 大，但零图片依赖意味着不用操心路径、CORS、打包。对于需要快速交付的演示场景，这个 trade-off 很值。

3. 性能要留意。 90 个区县的 ExtrudeGeometry 顶点数不少，老旧设备可能掉帧。后续优化方向：

BufferGeometryUtils.mergeGeometries() 合并几何体减少 draw call
重复元素用 InstancedMesh
LOD（Level of Detail）分级渲染

4. 数据还是模拟的。 当前光柱高度和面板数值是 hash 生成的随机值，仅用于视觉演示。对接真实业务数据时，把 provinceData[fIdx].value 替换为 API 返回值即可，注意根据实际值域调整映射比例。
