简介
在国产 BLE 物联网芯片赛道，杰理 AW31N 凭借不错的成本优势、BLE5.4 协议栈、丰富外设与超低功耗能力，被大量用在蓝牙遥控器、HID 设备、传感器透传模组这类消费类硬件产品上。它内置 160MHz 内核、ADC、PWM、IR 红外、SPI/I2C 等外设，这些外设功能和MCU基本一样，就相当于MCU+蓝牙二合一，而且成本不贵，适合消费电子成本比较敏感的产品。
但实际上手开发就会发现，这颗芯片并没有像MCU开发那样一帆风顺，SDK 是闭源库为主，公开文档偏少，很多实操细节只能靠踩坑摸索。
今天就结合实际项目调试经历，把开发过程中遇到的卡点问题做一下复盘总结，从硬件角度如何去分析问题，希望能够帮正在做 AW31N项目的朋友少走弯路。
一、使用场景描述

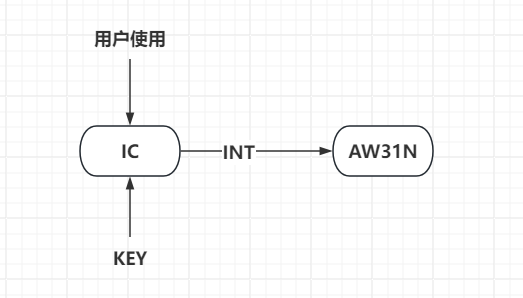

我们用 AW31N开发的一款产品，应用场景为当设备充电或放电的时候会自动唤醒，或者按下按键也会唤醒，唤醒是有一个中断信号INT输出给AW31N，AW31N检测到中断INT输入，状态从休眠转换为工作状态，中断INT唤醒信号是上升沿唤醒。
一、问题描述？
设备正常充电或放电的过程中，突然偶发一次AW313N没有唤醒，此时按几下按键就又唤醒了，很奇怪，这个情况很难复现。
这个问题很难复现，要一直使用2-3天才会复现1次，之后又会很难复现。
从这个问题表象来看，INT唤醒属于外部中断，我们首先会想到是硬件问题，因为按照正常的理解，软件配置好中断之后，唤醒就是纯硬件的了，于是我们增加了样机数量开始测试......
二、硬件分析
遇到问题不可怕，怕的时候问题难以复现，问题难以复现就很难找到规律，找不到规律就不好往下进展。
终于，功夫不负有心人，经过持续不懈的努力测试，复现到了问题。

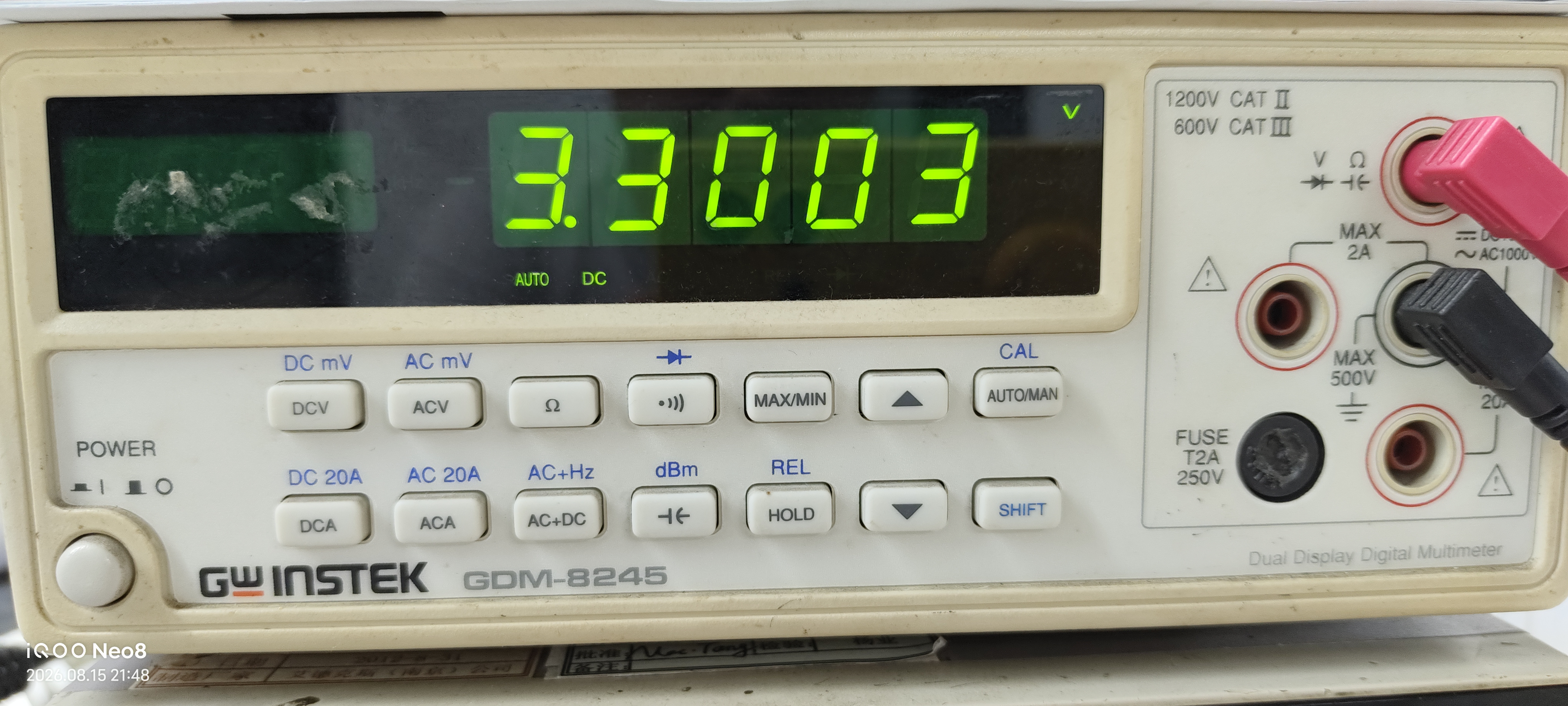

于是，我们保持当前环境不变，去测量信号，根据以往经验，遇到任何硬件的问题，第一步先去测量LDO输出是否OK，测试一下3.3V，此时LDO电压是没问题的。

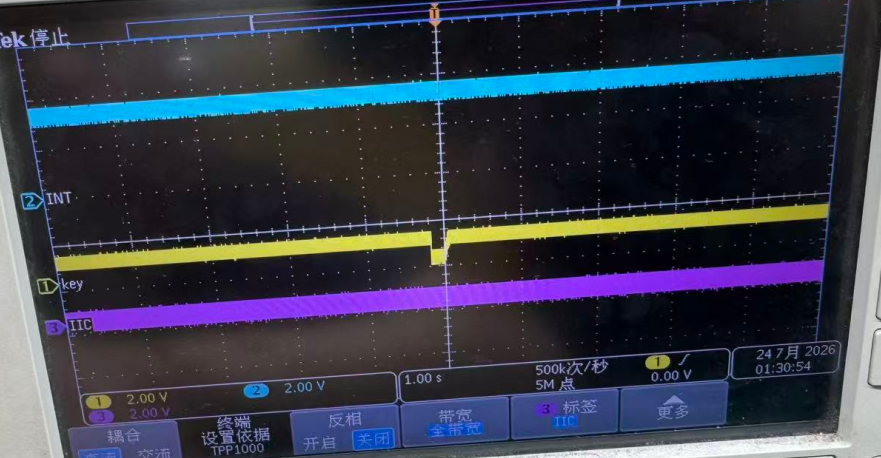

第二步，测量INT信号是否是高电平，于是我们挂上了示波器，可以看到INT一直保持稳定的高电平，但是在问题出现的那一刻INT的信号不得而知，这是最关键的问题所在。

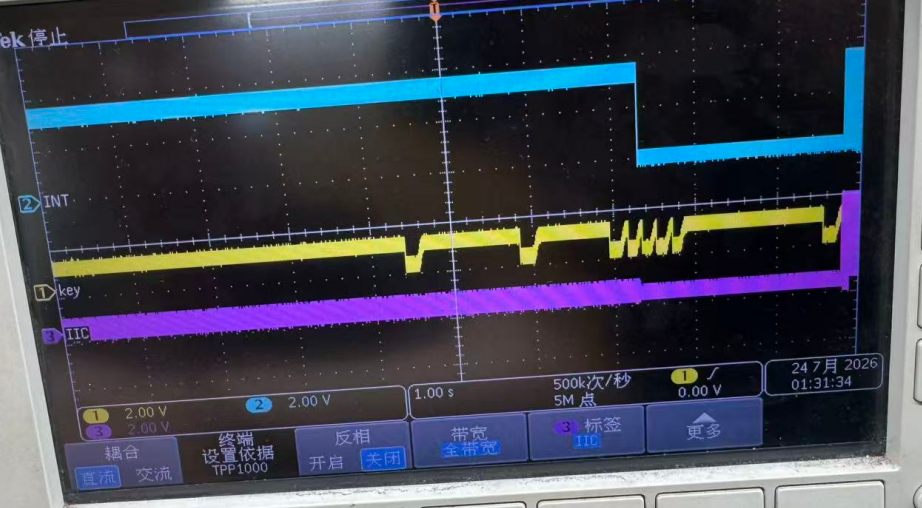

第三步，我们试了多按了几下按键，AW313N还真就唤醒了，我们从信号也能看得出来，如下图：
三、总结
目前从硬件角度看，很难定性问题，因为问题出现那一刻的INT信号没有捕捉到，我们也尝试挂了示波器监控LDO、INT信号，测试了一天也没复现，问题分析到这一步卡住了，很难往下走。
我们只能另辟蹊径，从软件角度尝试去分析一波......
未完待续。
