**阅读时间：**约8分钟
**适用人群：**使用LabVIEW进行VI层次化设计与调用、对数据流执行模型理解尚不深入的初学者以及需要排查子VI调用异常的工程技术人员。
一、问题现象

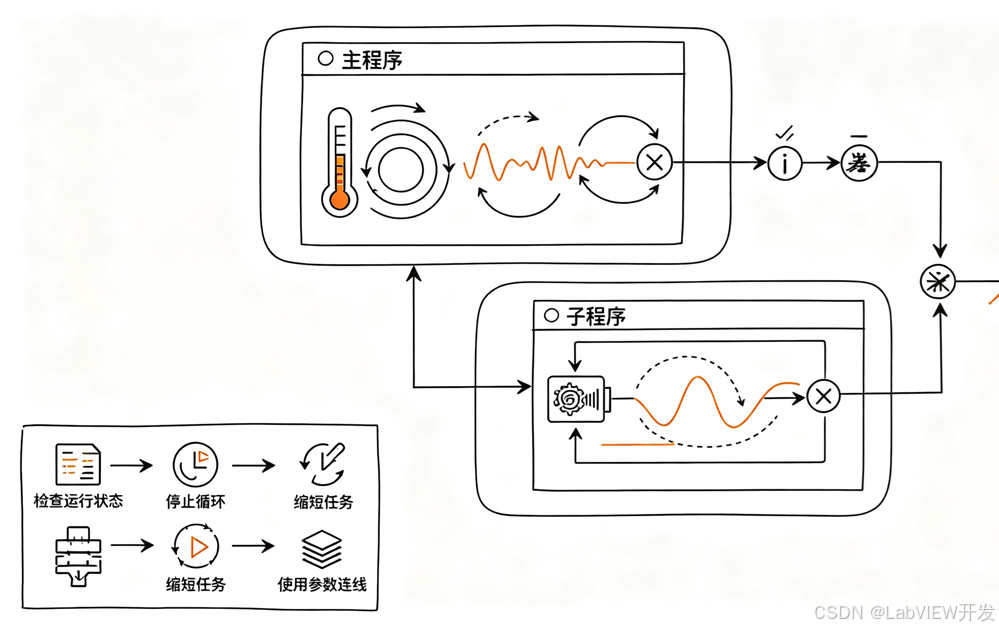

在某温度计仿真应用中，主VI调用一个子VI用于产生温度输入数据，主VI端则通过乘法节点对子VI交付的数据进行后续处理。子VI单独作为程序运行时一切正常，能够产生预期的数据；然而一旦放入主VI中作为子程序调用，子VI便表现出"未执行"的特征：在高亮执行模式下观察发现，乘法节点始终接收不到来自子VI的输出数据，温度计的汞柱高度没有任何变化，整体行为与设计预期完全不符。
这类"子VI单独运行正常、被主VI调用后失效"的现象在LabVIEW初学者中相当常见。表面看像是子VI本身的功能缺陷，但深入分析后可以发现，其根因几乎都与对数据流执行模型和VI调用机制的理解偏差有关，而非子VI程序逻辑的错误。
二、数据流机制与根因分析
LabVIEW采用数据流执行模型。当一个VI被另一个VI作为子VI调用时，调用方在子VI尚未运行完毕之前会一直处于等待状态，子VI输出连线上的数据只有在子VI执行结束、经由连接器端口交付后才会真正到达调用方。也就是说，子VI不会与主VI并行"在后台"悄悄运行，也不是一经调用就能把数据立即交回主VI。
本例中，子VI内部包含一个循环结构，该循环需要执行约100秒（即1000次迭代、每次间隔100毫秒），并且子VI的前面板没有被设置为打开状态。由于前面板不可见，操作者无法在运行过程中按下停止按钮提前终止循环，只能等待循环自然跑完。在这约100秒内，主VI一直处于等待子VI返回的状态，乘法节点自然接收不到任何输入，于是在高亮执行时呈现出"子VI未执行、乘法节点无输入"的表象。
更深一层的根因在于子VI的"已运行"状态冲突。如果将子VI当作顶层程序单独运行过一次，或者在调试过程中先启动了子VI，那么当该子VI仍在运行时再启动主VI，主VI将无法正常调用它------一个处于运行状态的VI实例无法再被另一个VI作为子VI调用。这一机制恰好解释了"子VI单独运行正常、与主VI一起使用时失效"的矛盾现象。
三、解决方案
解决思路按从简到繁排列如下。
第一，调整程序设计，避免使用长时间循环的子VI。若子VI的作用只是生成一组数据，且数据在子VI结束后一次性交付，那么最直接有效的做法是把全部代码放进同一个VI的单个While循环中，不再拆分出子VI。这样一来循环的停止按钮直接可见，数据在同一VI内部传递，从根本上消除了跨VI等待所引发的问题。
第二，如果确实需要保留子VI，则必须保证子VI具备及时退出的能力。应在子VI前面板放置停止按钮，或提供可配置的迭代次数、结束条件等途径，使子VI能够在需要时迅速结束并返回控制权，避免主VI长时间阻塞在等待状态。
第三，运行顺序必须正确。启动主VI之前，应确保子VI没有被单独启动并处于运行状态。凡是用作子VI的程序，日常调试时也应通过主VI调用，而不是将其作为独立程序先行运行，以免因已运行实例占用导致主VI无法调用。
第四，若确有必要让两个VI并行运行并相互传递数据，可使用全局变量或功能全局变量在多个VI之间共享数据。此时两个VI是同时运行的顶层程序而非调用关系，数据的产生与读取彼此独立。但该方案引入了跨VI的时序同步与初始化问题，应谨慎使用，不应作为首选方案。
四、常见误区
其一，误以为调用子VI是"并行启动"。实际上调用是同步等待，主VI必须等子VI执行完毕才能继续。凡是在子VI中放入长时间循环、又不在前面板暴露停止按钮的设计，都会使主VI长时间无响应。
其二，误以为子VI输出连线上的数据在运行过程中会不断刷新。子VI的连接器输出端口只在子VI结束的那一刻交付最终值，主VI读取到的始终是最终结果，而非运行过程中的中间值。因此试图通过子VI实时连续上报数据的想法，在没有额外通信机制的情况下并不成立。
其三，忽略"子VI已运行"的状态冲突。将子VI当作独立程序先运行起来，再启动主VI，是导致"子VI不被调用"的直接原因之一，也是排查时应首先确认的检查项。
其四，在主VI中使用连续运行模式。主VI在等待子VI返回后，若启用连续运行，会在下一次迭代中再次调用子VI，此时若子VI尚未结束或状态异常，会进一步加重"未执行"的假象，并使问题更加难以定位。
五、实践建议与小结
本问题的本质是数据流执行模型下的调用时序与生命周期管理问题，而非子VI程序本身的功能缺陷。排查时可从三个层面依次检查：其一，子VI是否已作为独立程序处于运行状态，若是则先将其停止再启动主VI；其二，子VI内部是否存在无法被外部终止的长时间循环，若是则为其提供可见的停止控件或可控的结束条件；其三，是否真的需要子VI，若只是单次数据生成，将其并入主VI的循环即可。
设计层次化VI时，应始终遵循"子VI快速返回"的原则：子VI完成一段独立、确定的任务后立即结束，把长时间运行的循环留给顶层VI，或在循环中提供明确的停止途径。跨VI数据共享应优先通过参数连线完成，全局变量与功能全局变量仅在明确需要并行顶层程序通信时使用，并做好同步与初始化处理。
对初学者的建议是：在动手编写程序之前，先熟悉数据流的基本规则，明确"调用即等待、结果在结束时交付"这一要点，再据此规划VI层次与循环结构，许多类似的执行异常便能在设计阶段提前避免。
